DRIVER DE MOTEUR CONTINU / PAS À PAS DRV8833 et TB6612FNG
Plage de prix : د.ج 500 à د.ج 700

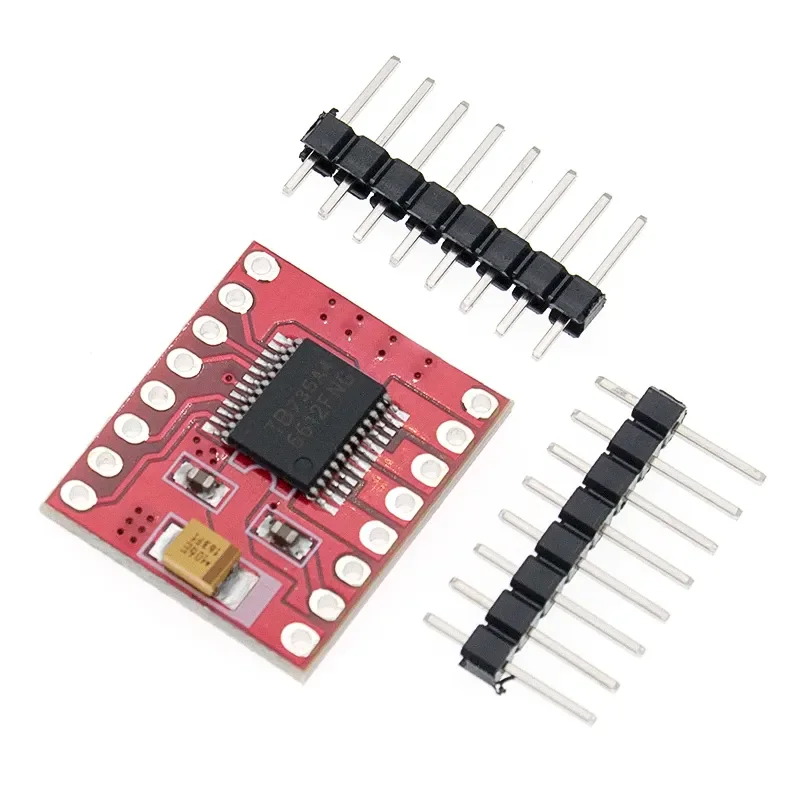

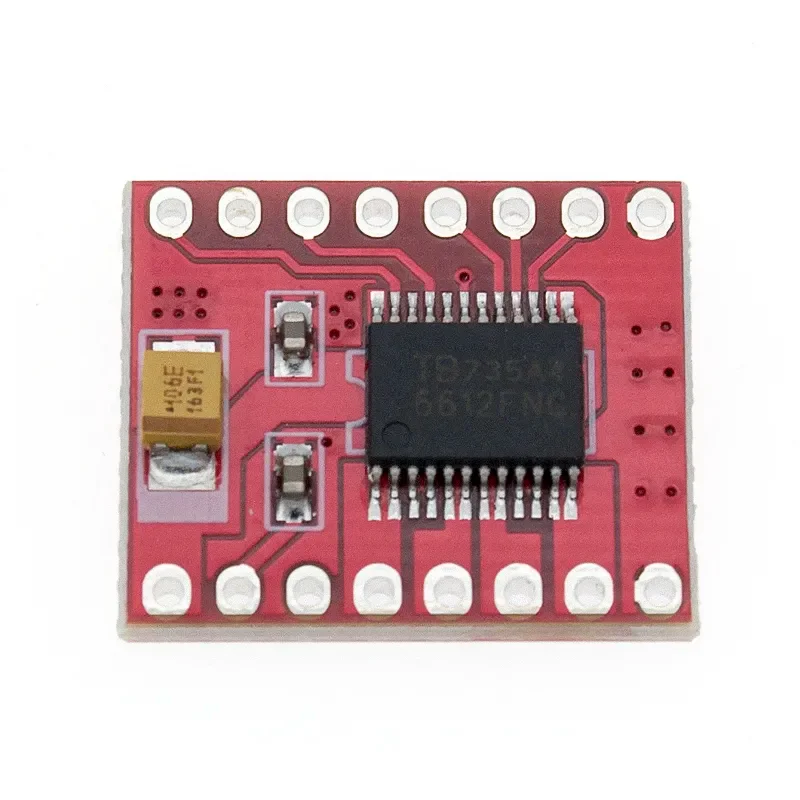

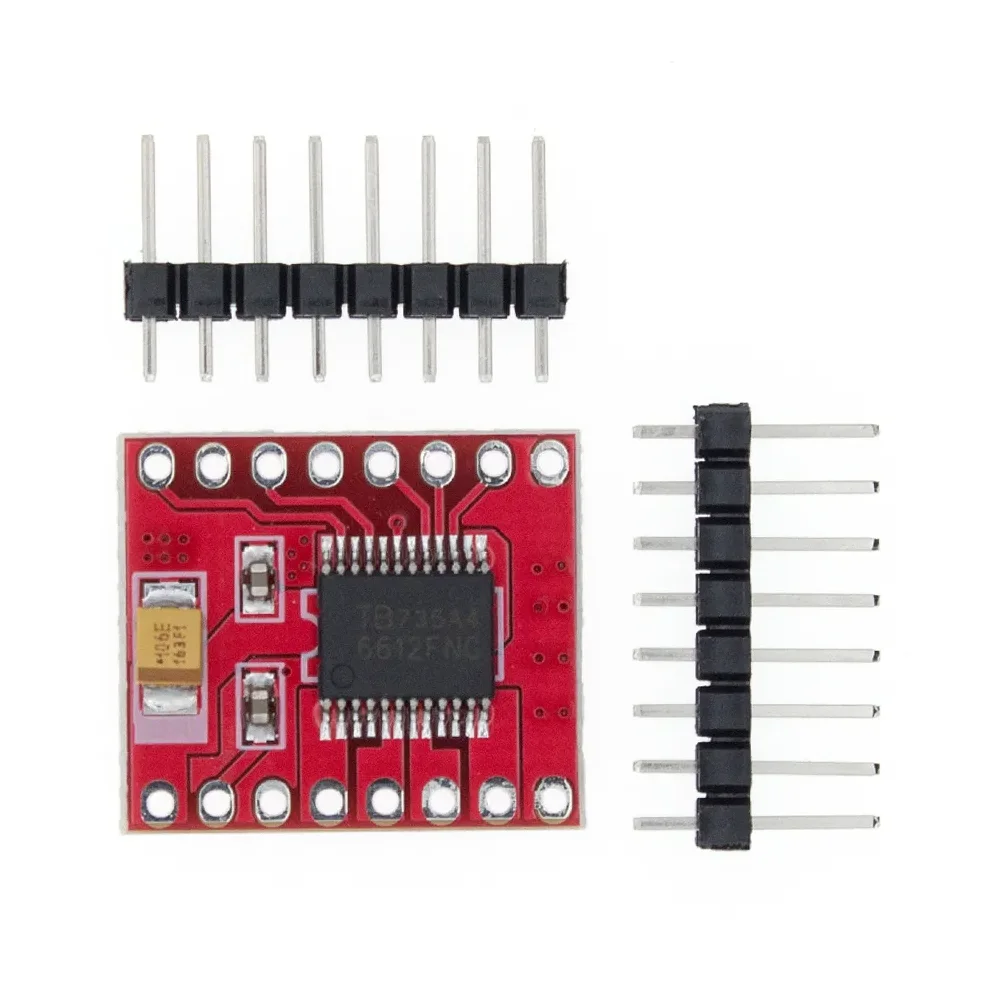

Présentation du module DRV8833 / TB6612FNG
Le module présenté sur votre image est un pilote de moteur à pont en H double (Dual H-Bridge Motor Driver). Il permet de commander des petits moteurs électriques à courant continu (DC) et des moteurs pas à pas à partir d’un microcontrôleur comme Arduino, ESP32 ou un autre circuit de commande.
Il existe deux circuits intégrés différents dans cette famille de modules : DRV8833 et TB6612FNG. Ils ont des fonctions similaires, mais leurs caractéristiques électriques ne sont pas identiques.
1. À quoi sert ce module ?
DRV8833
-
Commande deux petits moteurs DC indépendamment.
-
Permet de changer le sens de rotation.
-
Permet de régler la vitesse par PWM.
-
Peut aussi piloter un moteur pas à pas bipolaire.
TB6612FNG
-
Offre également deux ponts en H.
-
Commande deux moteurs DC ou un moteur pas à pas bipolaire.
-
Gère le sens, la vitesse et le freinage électrique.
-
Possède des caractéristiques de courant et de tension différentes du DRV8833.
2. Différence entre le DRV8833 et le TB6612FNG
| Caractéristique | DRV8833 | TB6612FNG |
|---|---|---|
| Nombre de ponts en H | 2 | 2 |
| Nombre de moteurs DC | 2 | 2 |
| Tension moteur recommandée | 2,7 à 10,8 V | Jusqu’à 13,5 V en fonctionnement selon les conditions |
| Courant de sortie | Jusqu’à 1,5 A RMS selon le boîtier | 1,2 A moyen maximum absolu |
| Courant de pointe | 2 A annoncé par TI | 3,2 A maximum absolu |
| Commande PWM | Oui | Oui |
| Protection thermique | Oui | Oui |
| Driver Moteur Pas à Pas | DRV8833, TB6612 |
|---|
