🔌 USB Blaster – Câble de Programmation ALTERA CPLD/FPGA

🧩 Description :

Le USB Blaster est un programmateur/debugger conçu pour télécharger des fichiers de configuration sur les circuits ALTERA (désormais Intel) FPGA, CPLD, et autres dispositifs logiques programmables via une interface JTAG ou AS (Active Serial). Il se connecte à un ordinateur via USB et communique avec les puces via un connecteur 10 broches.

📦 Caractéristiques techniques :

Paramètre	Valeur
✅ Compatibilité	ALTERA FPGA / CPLD (Cyclone, MAX, Stratix, etc.)
🔌 Connexion PC	USB 2.0 Type A
🔗 Interface cible	JTAG 10 broches ou AS
⚙️ Logiciel requis	Quartus II / Quartus Prime (Intel FPGA Software)
⚡ Tension supportée	1.8V – 5V (dépend du modèle de la puce cible)
📎 Broches JTAG	TDI, TDO, TCK, TMS, GND, VCC, etc.
📁 Fonction principale	Téléchargement, programmation et débogage FPGA/CPLD
🧰 Pilotes	Inclus avec Quartus II / Prime

🛠️ Utilisation :

Connectez le USB Blaster au PC via le port USB.
Branchez le câble JTAG (10 broches) au connecteur JTAG de la carte FPGA/CPLD.
Ouvrez Quartus II ou Quartus Prime.
Utilisez le Programmer Tool pour charger un fichier .sof, .pof, ou .jic.

⚙️ Applications typiques :

Programmation de cartes FPGA Cyclone II/III/IV/V
Programmation de CPLD MAX II/MAX V
Développement embarqué et prototypage avec ALTERA
Mise à jour de firmware sur des circuits logiques programmables

✅ Avantages :

Facile à utiliser avec Quartus (reconnu automatiquement)
Interface USB → rapide et fiable
Aucun adaptateur externe requis
Compatible avec de nombreuses cartes de développement

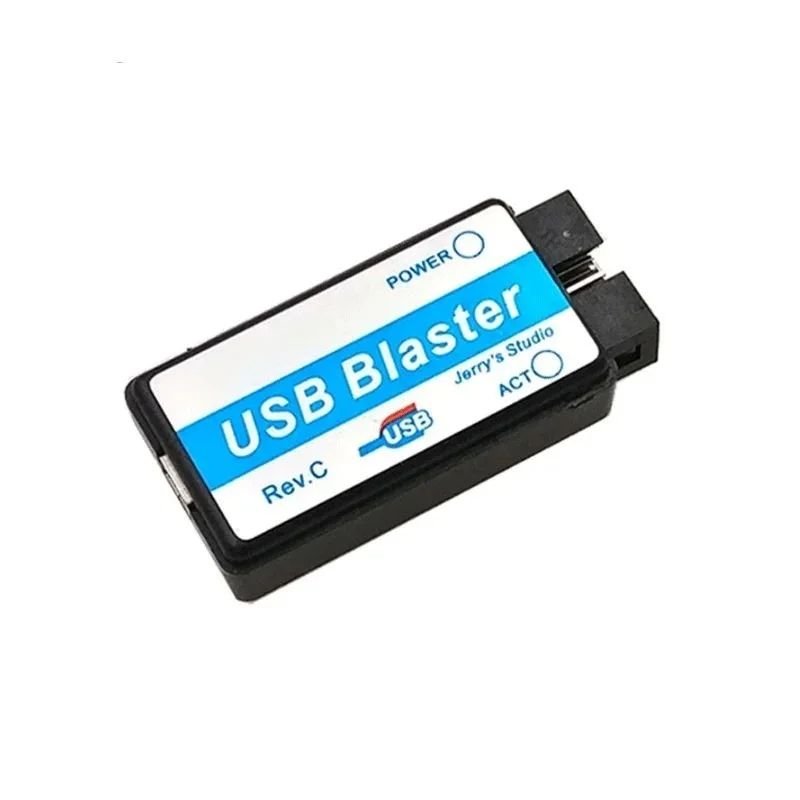

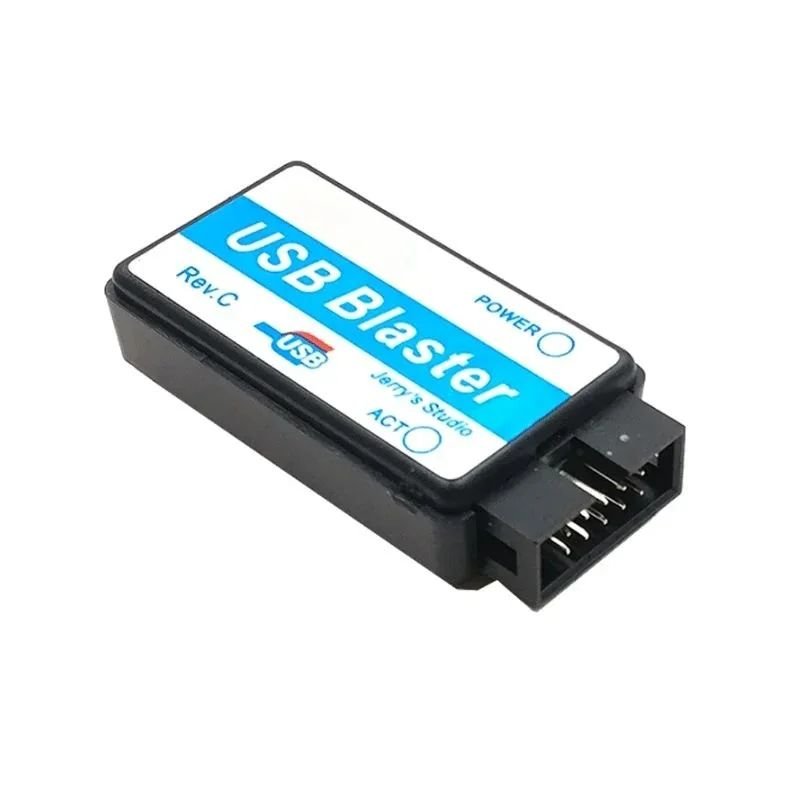

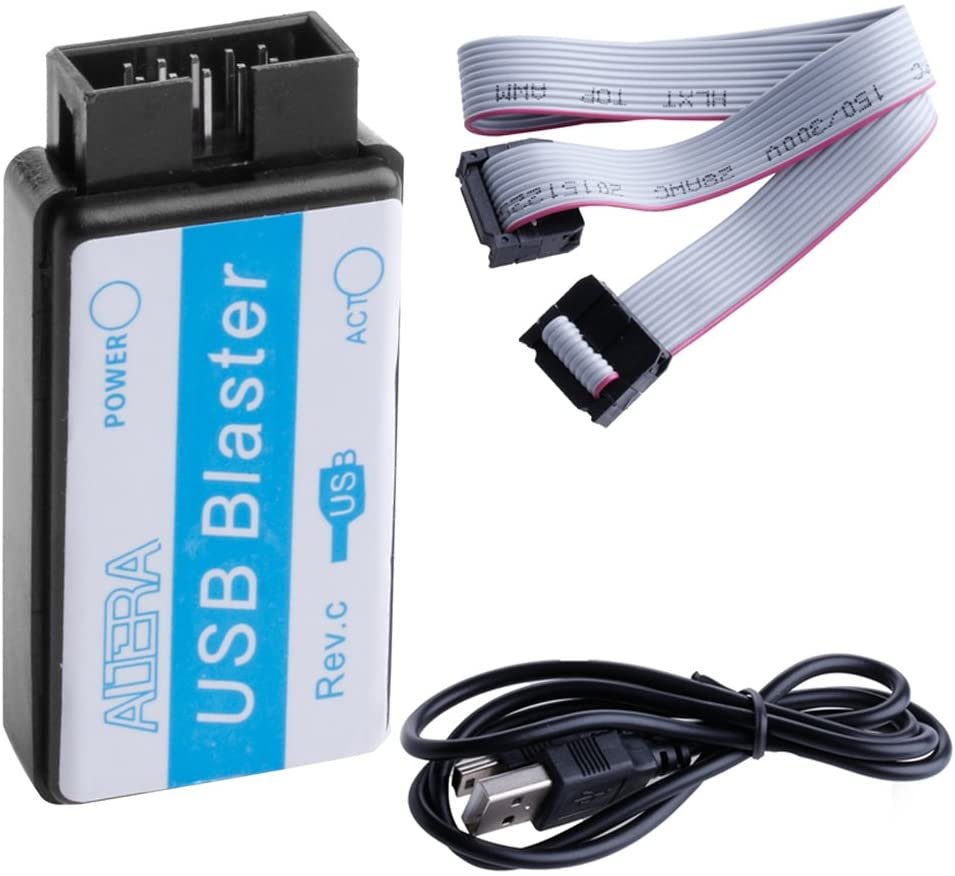

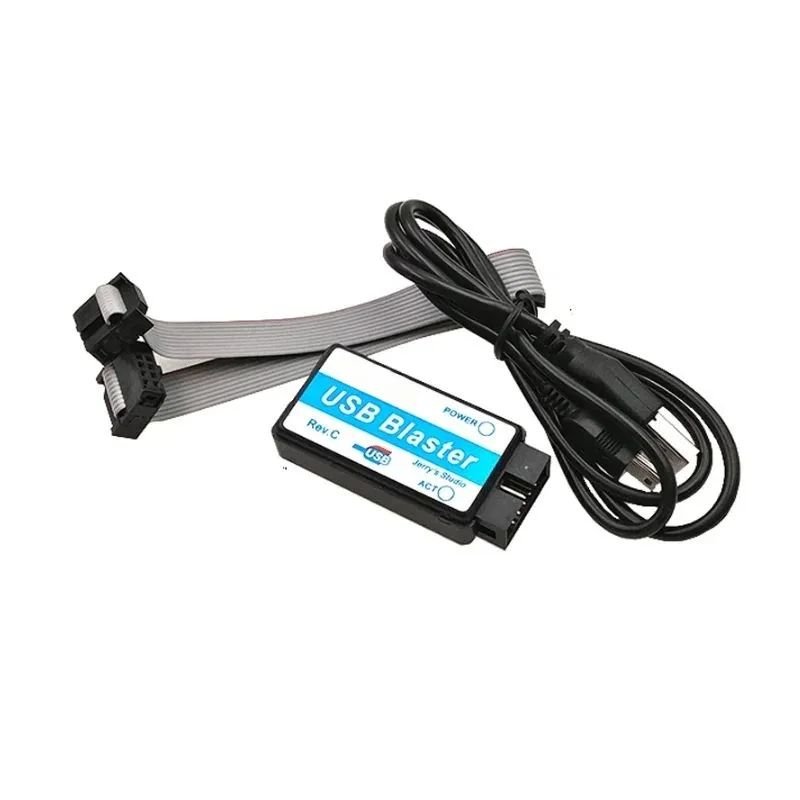

📸 Aspect physique (selon version) :

Câble plat avec tête JTAG 10 broches
Boîtier compact (souvent noir ou bleu)
Longueur de câble : 20 – 30 cm
