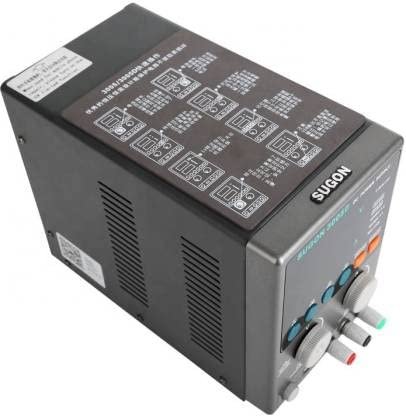

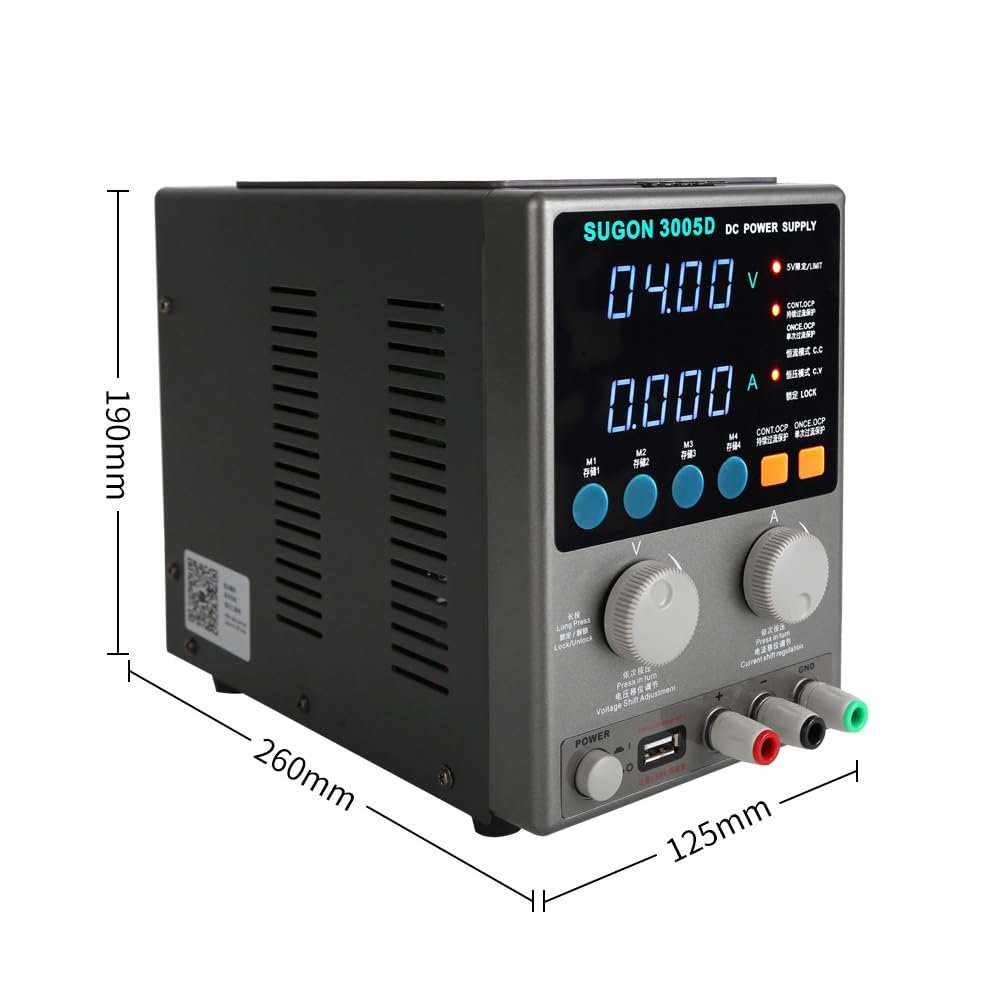

SUGON 3005D 30V 5A alimentation laboratoire

⚙️ 1. Caractéristiques techniques

• Tension de sortie : 0 → 30V DC réglable
• Courant de sortie : 0 → 5A réglable
• Puissance max : ≈ 150W
• Modes de fonctionnement :
  • CV (Constant Voltage)
  • CC (Constant Current)
• Précision :
  • Résolution : ~10mV / 1mA
• Affichage : écran LED 3 ou 4 digits

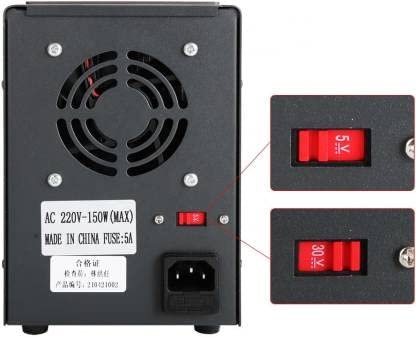

• Entrée : 110V / 220V AC

🧠 2. Fonctions importantes

✔️ CV / CC (très important)

• CV : tension constante (ex: 5V stable)
• CC : courant limité (protection circuit)

👉 Exemple :

• Tu règles 5V et 1A max → protège ton circuit

✔️ Protection intégrée

• OCP : surintensité
• OVP : surtension
• OTP : surchauffe
• Court-circuit protection

✔️ Faible bruit (Low ripple)

• Sortie stable → idéale pour circuits sensibles

✔️ Mémoire et réglages

• Sauvegarde tension/courant
• Verrouillage clavier
• Ventilateur intelligent silencieux

🔄 3. Fonctionnement (très important pour toi)

✔️ Générateur de tension DC

👉 Contrairement à ta carte moteur :

• Cette alimentation fournit une tension stable
• Elle ne génère PAS directement :
  • fréquence
  • PWM

✔️ Relation avec PWM / Voltage

PWM → Voltage

• Avec filtrage (RC), elle peut alimenter un circuit PWM

Voltage → PWM

• Tu dois utiliser :
  • microcontrôleur (Arduino)

Voltage → Fréquence

• Nécessite un convertisseur externe (LM331)

🔧 4. Applications principales

🔹 Réparation téléphone 📱

• Alimenter carte mère
• Détecter court-circuit

🔹 Électronique

• Tester circuits
• Alimenter Arduino / moteurs

🔹 Laboratoire

• Simulation alimentation variable

🔹 DIY / robotique

• Test moteurs DC
• Test drivers (comme ta carte L293D)

⚠️ 5. Avantages / Inconvénients

✅ Avantages

• Très stable
• Protection complète
• Facile à utiliser
• Bon pour réparation mobile

❌ Inconvénients

• Pas programmable avancé
• Pas de sortie PWM native
• Limité à 5A

📊 Comparaison rapide avec autres modèles

💡 Conclusion simple

👉 Cette alimentation sert à :

• alimenter et tester circuits électroniques
• remplacer une batterie ou alimentation réelle
• protéger ton montage avec limite de courant

👉 Elle ne sert PAS directement à :

• générer PWM
• convertir fréquence ↔ tension
