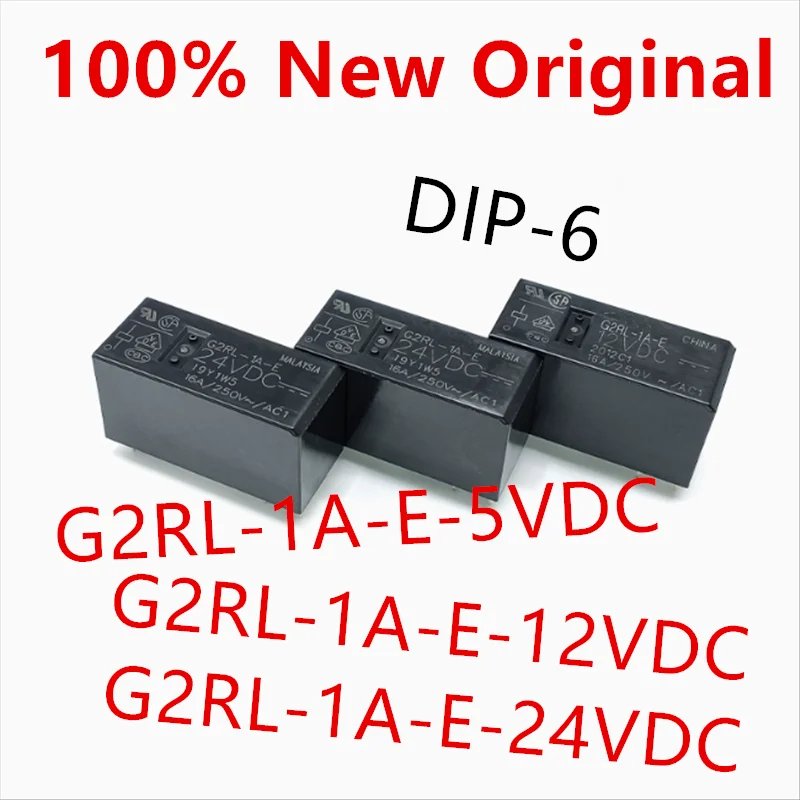

Relais de Puissance Omron G2RL-1A-E – 5V / 12V / 24V (16A)

🔌 Relais Haute Fiabilité – Contact 1 Forme A (SPST-NO)

🟦 🔹 Description

Le G2RL-1A-E d’Omron est un relais de puissance compact, faible profil (15.7 mm), spécialement conçu pour applications industrielles, électroniques, domotiques et cartes de commande.
Il offre une excellente capacité de coupure : 16A, isolation renforcée et haute durée de vie.

🟨 🔸 Caractéristiques Techniques (en couleur)

🔵 Bobine (coil)

🔴 Contacts

• Type : 1A – SPST-NO (1 contact travail)

• Courant nominal : ⭐16A @ 250VAC

• Tension max contact : 440 VAC

• Durée de vie électrique : 30 000 cycles @ 16A

• Durée de vie mécanique : 10 000 000 cycles

🟪 Performances & Isolement

• Isolation bobine/contact : 5000 VRMS

• Distance d’isolement : 8 mm (creepage)

• Résistance d’isolement : ≥ 100 MΩ

• Chute de tension contact : ≤ 100 mV

• Type : Relais basse consommation

🟧 Dimensions

• Format low-profile : 15.7 mm de hauteur

• Encombrement : 29 x 12.7 mm

• Compatible circuits imprimés (PCB)

🟦 Avantages

• ✔ Marque Omron = fiabilité industrielle

• ✔ Contact 16A idéal pour charges lourdes

• ✔ Design basse consommation (0.40W)

• ✔ Protection renforcée & isolation élevée

• ✔ Compatible cartes électroniques & automatismes

• ✔ Très durable : mécanique 10 millions de cycles

🟩 Applications

• 🏠 Domotique (chauffage, volets, éclairage, chaudières)

• ⚙️ Machines industrielles

• 🔌 Commande de résistances, moteurs, pompes, lampes

• 🔋 Inverseurs, cartes de commande, alimentations

• 🚗 Automatisation, robotique

• 🌡️ Appareils électroménagers

🟫 Schéma de câblage (simplifié)

🟥 Conclusion

Les relais G2RL-1A-E (5V / 12V / 24V) sont des relais professionnels offrant
haute capacité 16A, isolation renforcée, faible consommation et durée de vie exceptionnelle.
Parfaits pour toute application industrielle ou domestique haute fiabilité.
