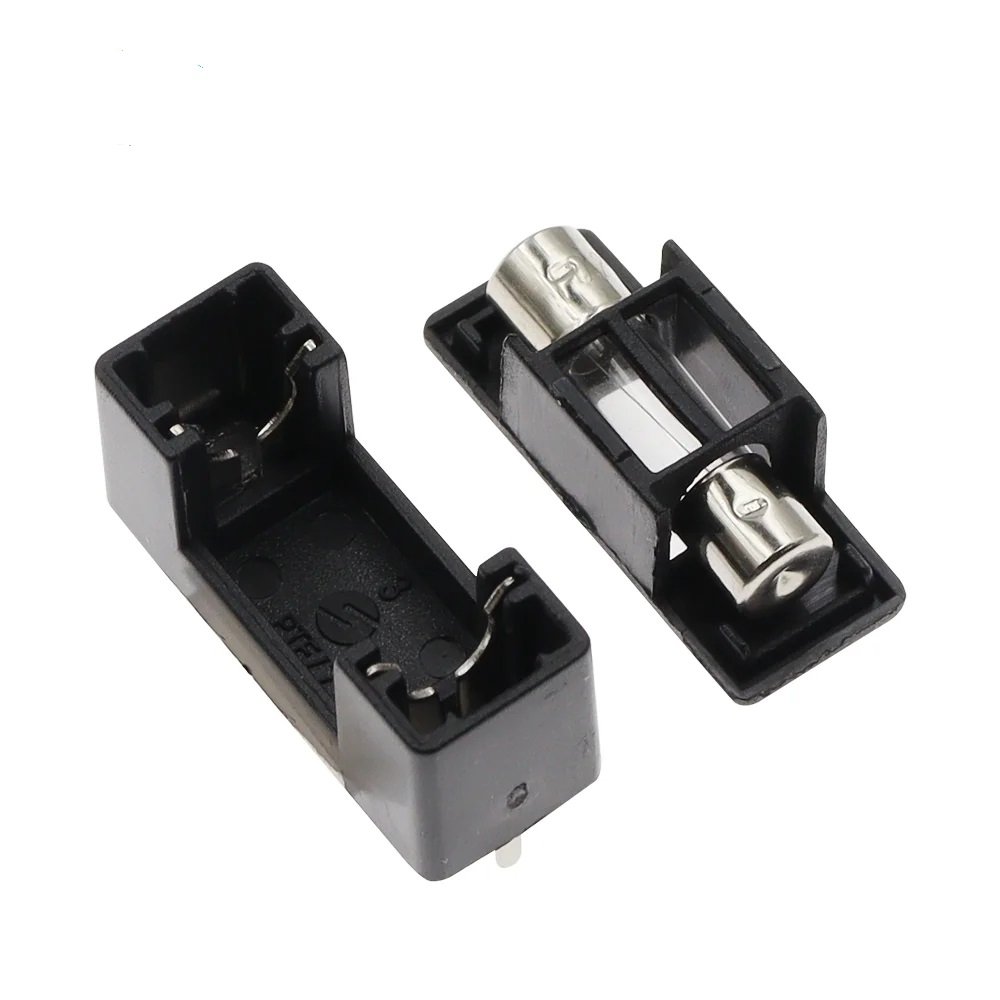

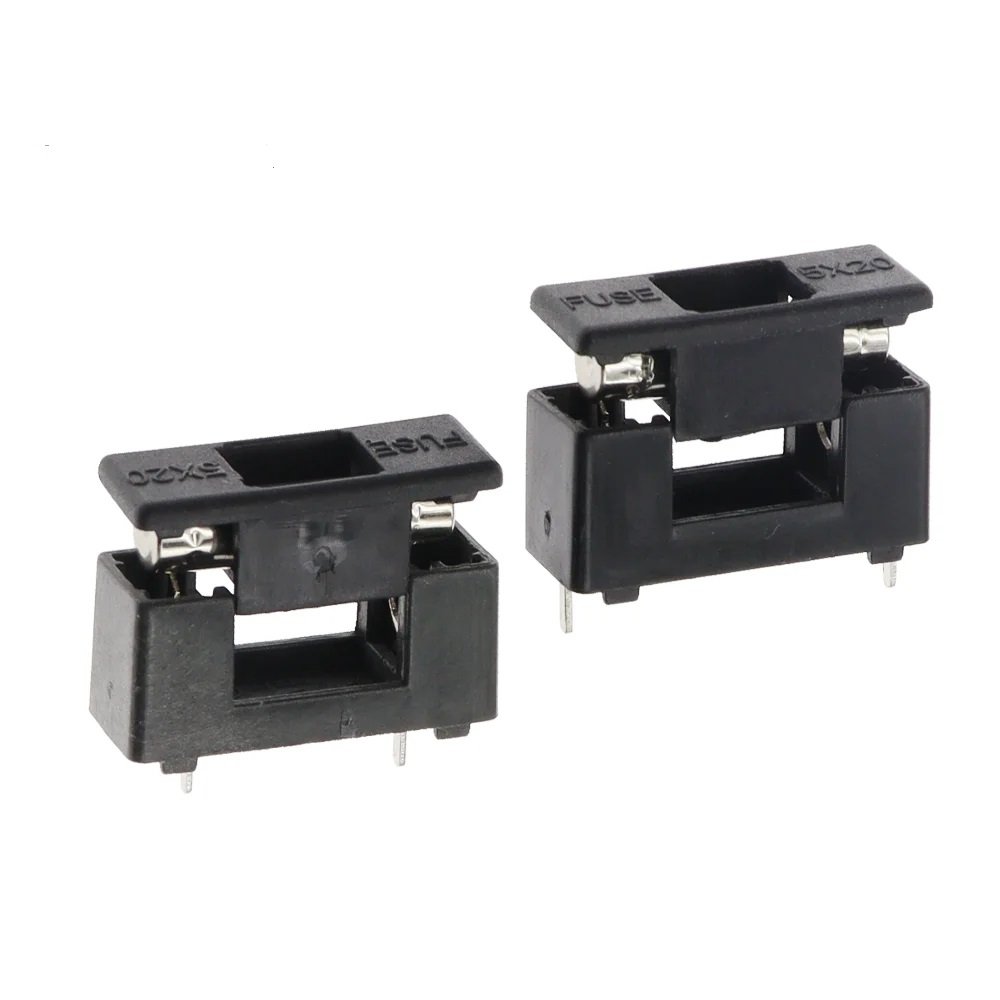

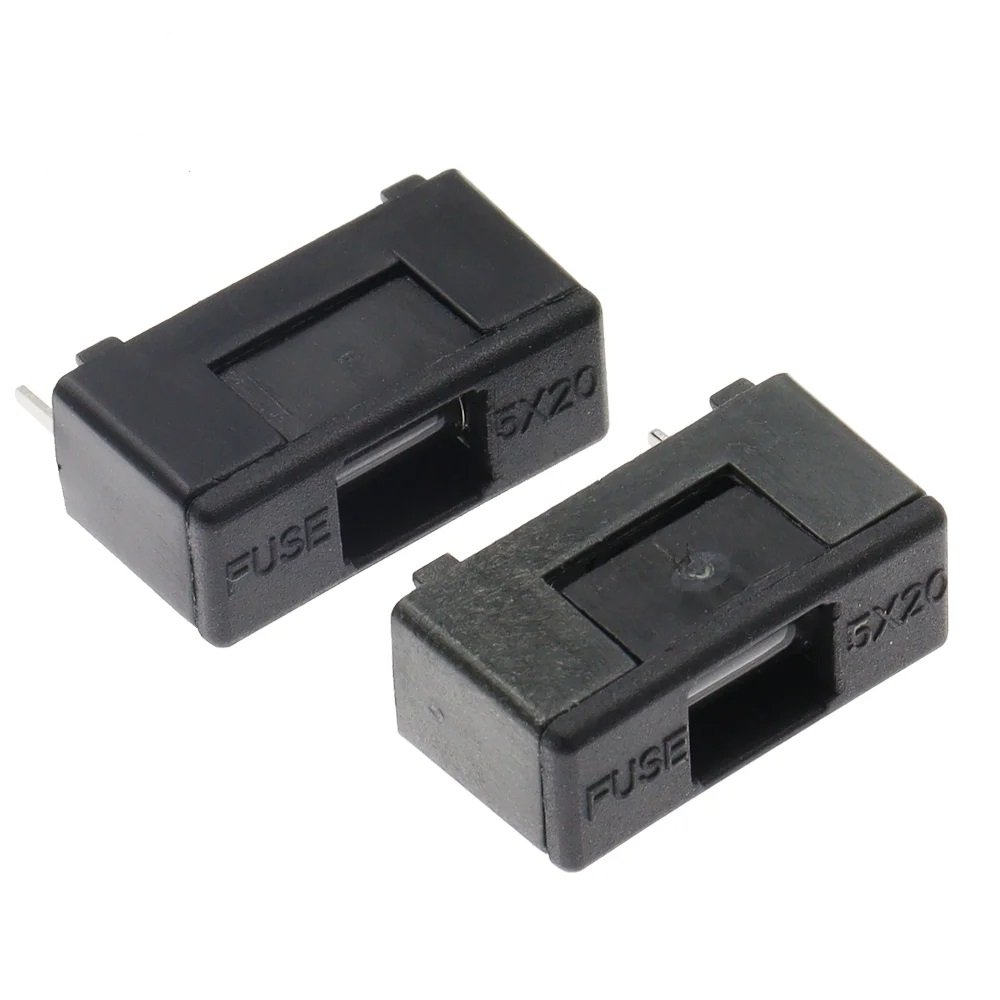

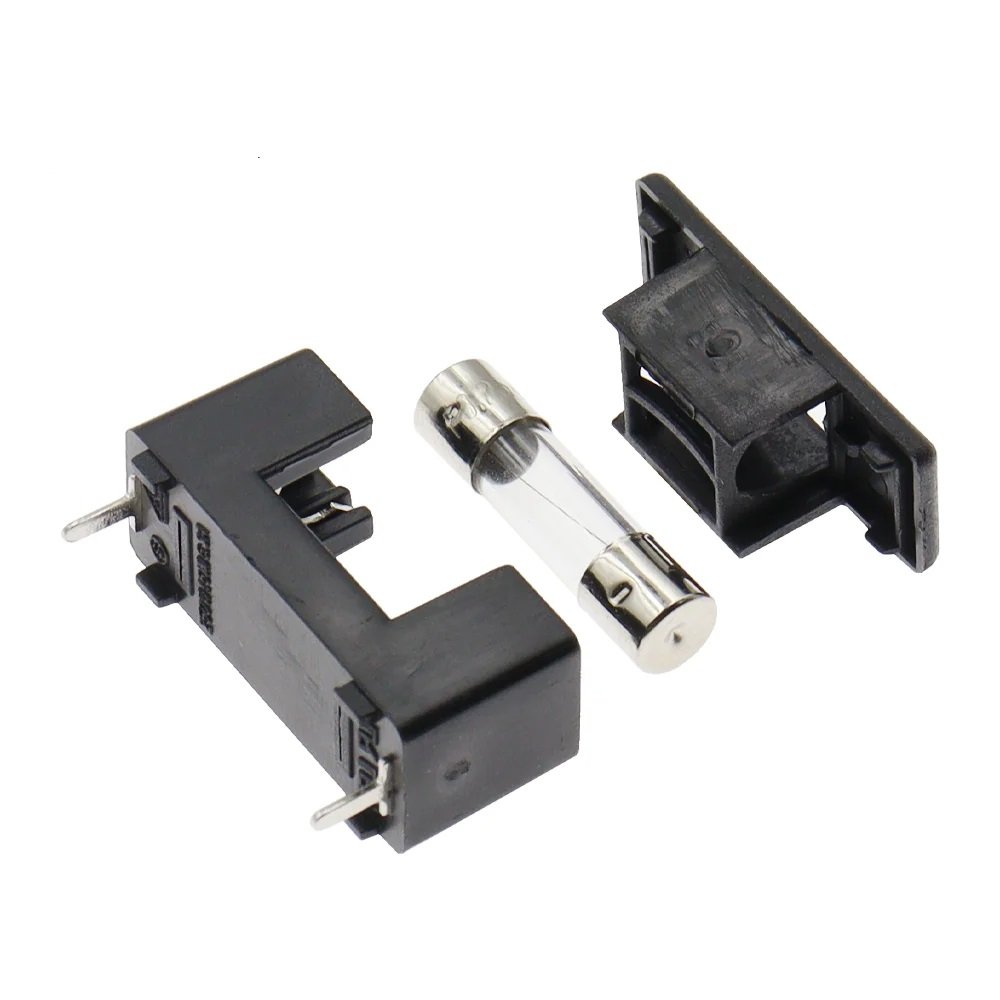

Porte-Fusible 5×20 mm – Montage PCB avec Plaque de Soudure (Welding Plate)
د.ج 100
📌 EMPLACEMENT : PO75
30 en stock
Description
📦 Présentation Générale
Ce porte-fusible 5×20 mm est conçu pour accueillir des fusibles cylindriques (verre ou céramique) de 5 mm de diamètre et 20 mm de longueur.
Il se soude directement sur la carte électronique à l’aide d’une plaque métallique à deux broches, garantissant un bon maintien électrique et mécanique.
📊 Caractéristiques Techniques
| Caractéristique | Valeur |
|---|---|
| Format fusible supporté | Ø5 mm × 20 mm |
| Tension maximale | 250 V AC |
| Courant maximal | Jusqu’à 10 A (selon modèle) |
| Type de fusible | Verre ou céramique (action rapide ou temporisée) |
| Matériau des contacts | Cuivre, laiton étamé ou nickelé |
| Matériau du support | PA66, PBT ou plastique résistant aux hautes températures |
| Température d’utilisation | -40°C à +85°C |
| Conformité | CE, RoHS, IEC 60127 |
📐 Dimensions typiques
| Paramètre | Valeur |
|---|---|
| Longueur totale | ~22 mm |
| Largeur | ~7 mm |
| Hauteur | ~10 mm |
| Entraxe des pattes | ~20 mm |
| Épaisseur de plaque | ~0.8 mm à 1 mm |
📌 Les modèles peuvent inclure des versions avec clip à ressort ou à fixation renforcée.
🧩 Applications
| Domaine | Utilisation typique |
|---|---|
| 🔌 Alimentation à découpage | Protection contre surcharge ou court-circuit |
| 🖥️ Appareils électroniques | Sécurité intégrée dans circuits imprimés |
| 🧰 Modules embarqués | Protège contre les surintensités inattendues |
| 🧪 Bancs de test, protos | Facilement remplaçable pour essais ou maintenance |
✅ Avantages
-
🔧 Montage rapide et fiable sur PCB
-
🔩 Bonne tenue mécanique avec double plaque soudable
-
🧪 Compatible avec tous les fusibles 5×20 mm (verre/céramique)
-
🔍 Inspection visuelle facile si transparent
-
♻️ Remplaçable sans dessouder le support
