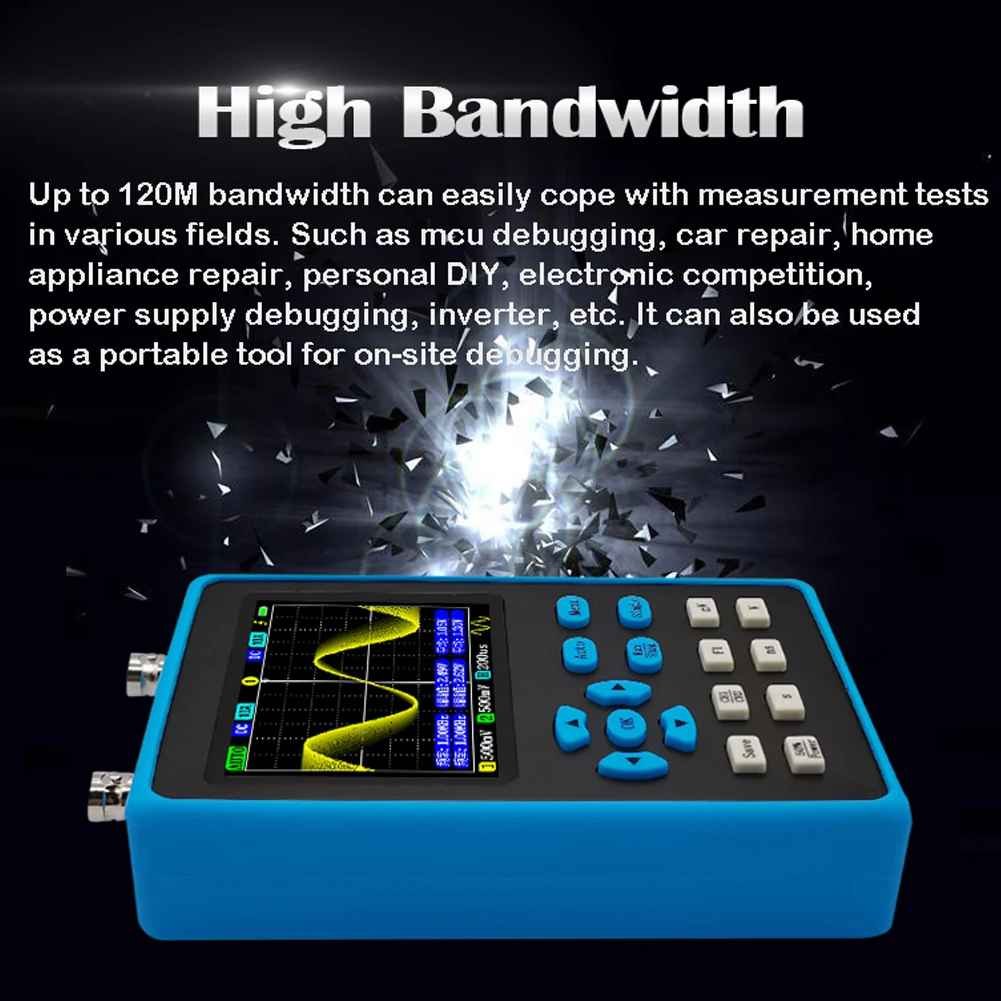

Cet oscilloscope à bande passante DSO2512G 120M avec des fonctions puissantes, comme adopter la collocation de puces ARM et FPGA, peut également produire diverses formes d’onde d’une amplitude de 2,5 V telles que les ondes sinusoïdales, les demi-ondes, etc.Allez essayer, il ne vous décevra pas.

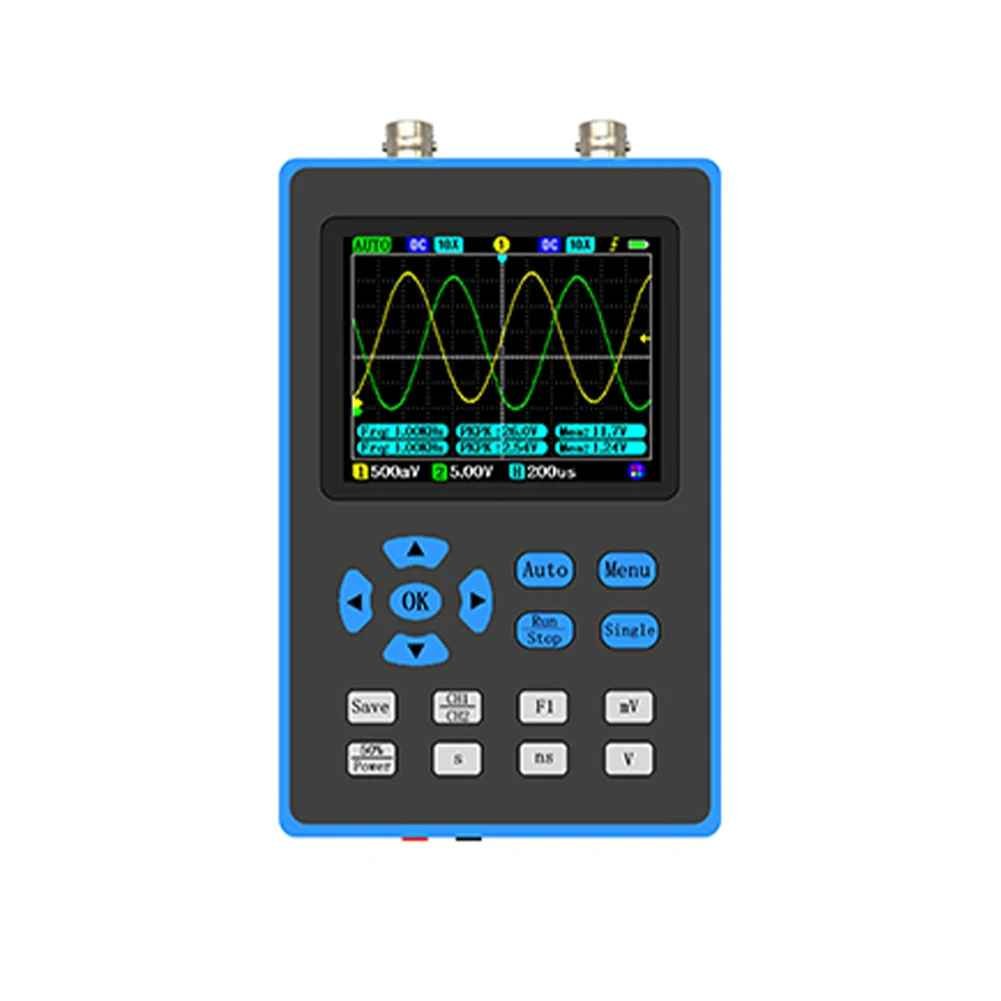

🎛️ Oscilloscope Numérique Portable DSO2512G – Fiche Complète

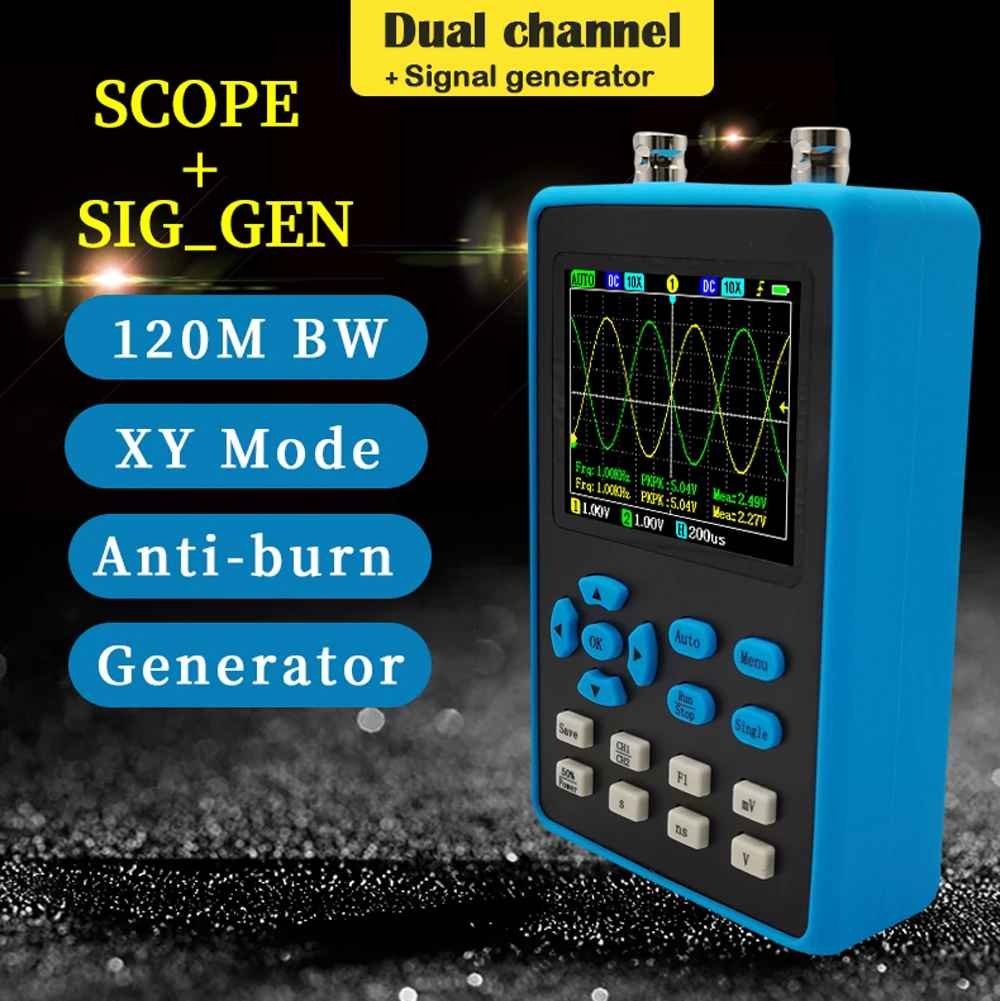

🔧 Double canal • 120 MHz • Générateur de signal intégré • Analyse FFT • Écran TFT 2,8 »

🧠 Résumé général

Le DSO2512G est un oscilloscope numérique compact, autonome et puissant, conçu pour les amateurs d’électronique, les techniciens de maintenance, les étudiants et les bricoleurs. Il combine dans un format de poche :

Un oscilloscope double canal 120 MHz
Un générateur de fonctions intégré
Un analyseur de spectre FFT
Une batterie rechargeable haute capacité

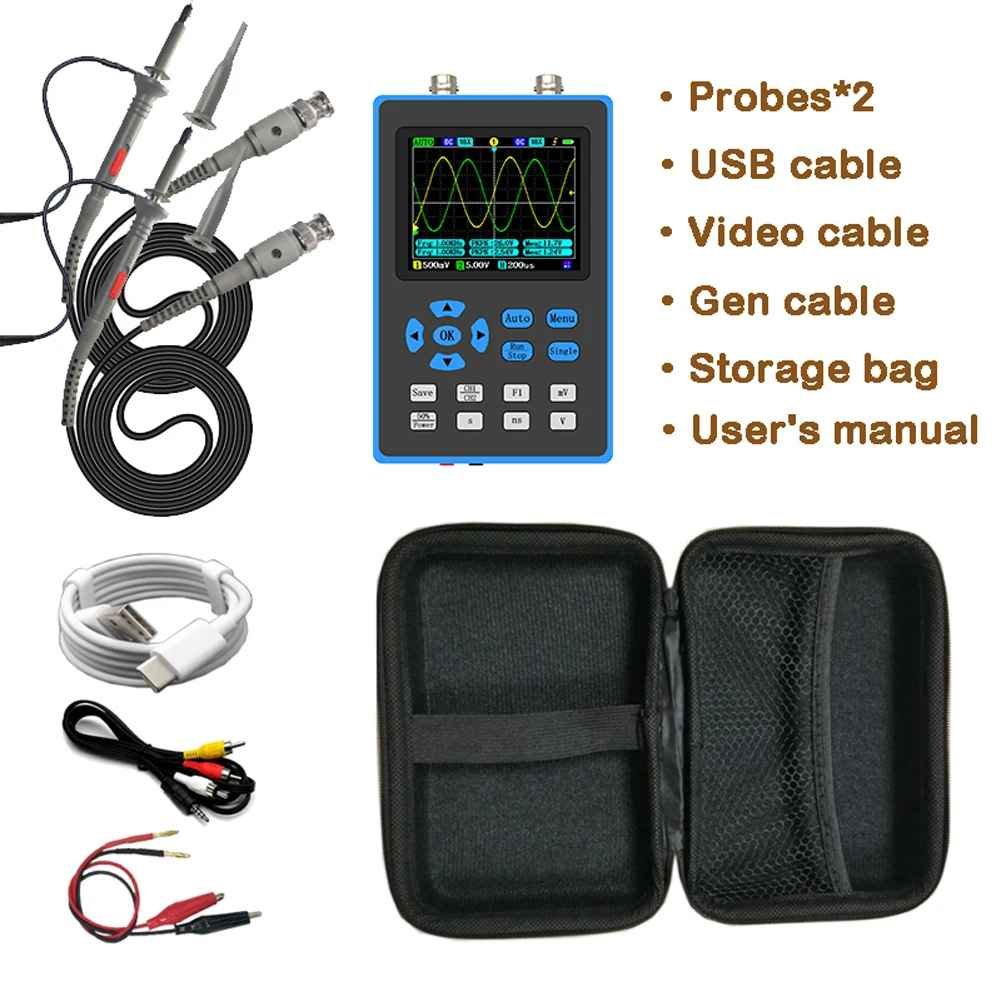

📦 Contenu typique du coffret

✔ Oscilloscope DSO2512G
✔ 2 sondes x1/x10
✔ Câble de charge USB-C
✔ Manuel d’utilisation (souvent en anglais)
✔ Étui de transport (selon vendeur)

🧪 Détails techniques approfondis

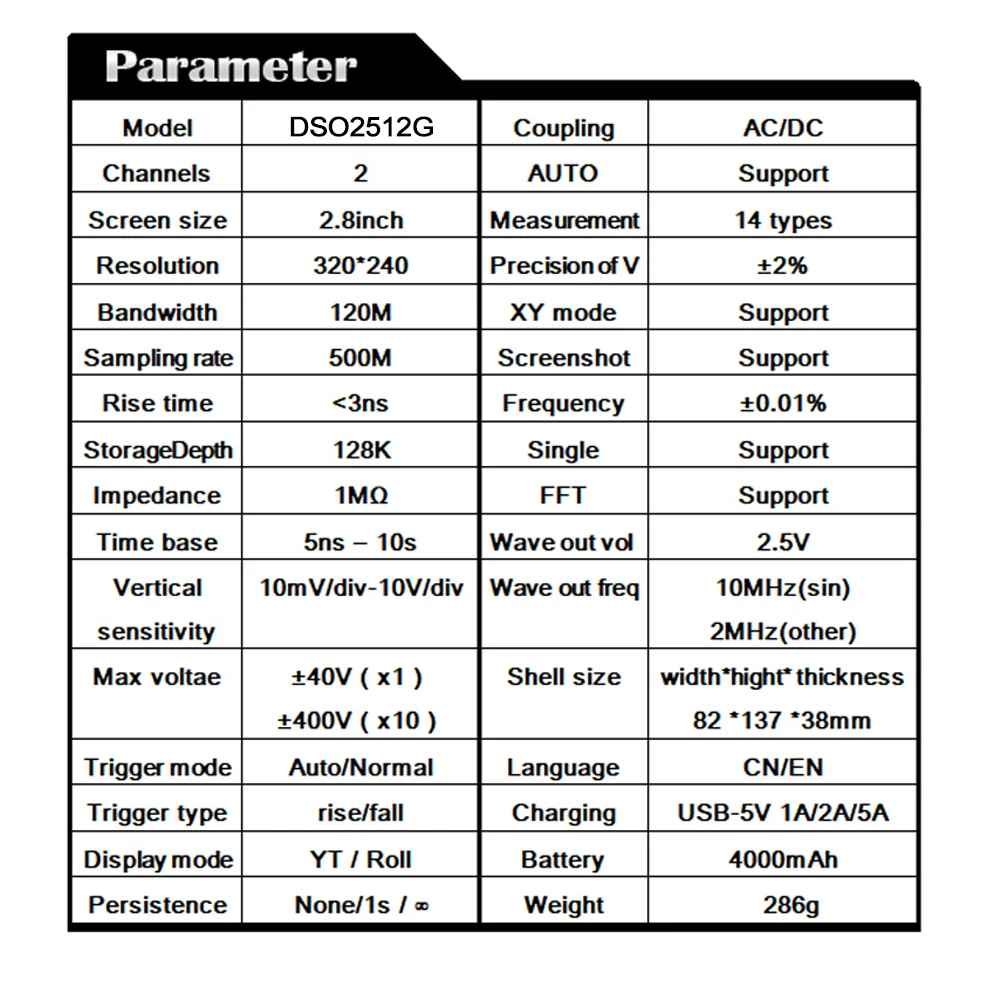

Fonctionnalité	Valeur
Nombre de canaux	2 (CH1 & CH2)
Bande passante max.	120 MHz (CH1 uniquement), 60 MHz (CH1+CH2 actifs)
Taux d’échantillonnage	Jusqu’à 500 MSa/s (1 canal), 250 MSa/s (par canal en 2 canaux)
Temps de montée	Moins de 3 ns
Plage verticale	10 mV/div à 10 V/div
Plage horizontale (temps)	5 ns/div à 10 s/div
Résolution verticale	8 bits
Mémoire tampon	128 Kpts (partagée)
Impédance d’entrée	1 MΩ ±2 %, couplage DC
Tension d’entrée max.	±40 V (x1), ±400 V (x10)
Affichage	TFT couleur 2,8″ (320×240)
Modes de déclenchement	Auto / Normal / Unique (front montant ou descendant)

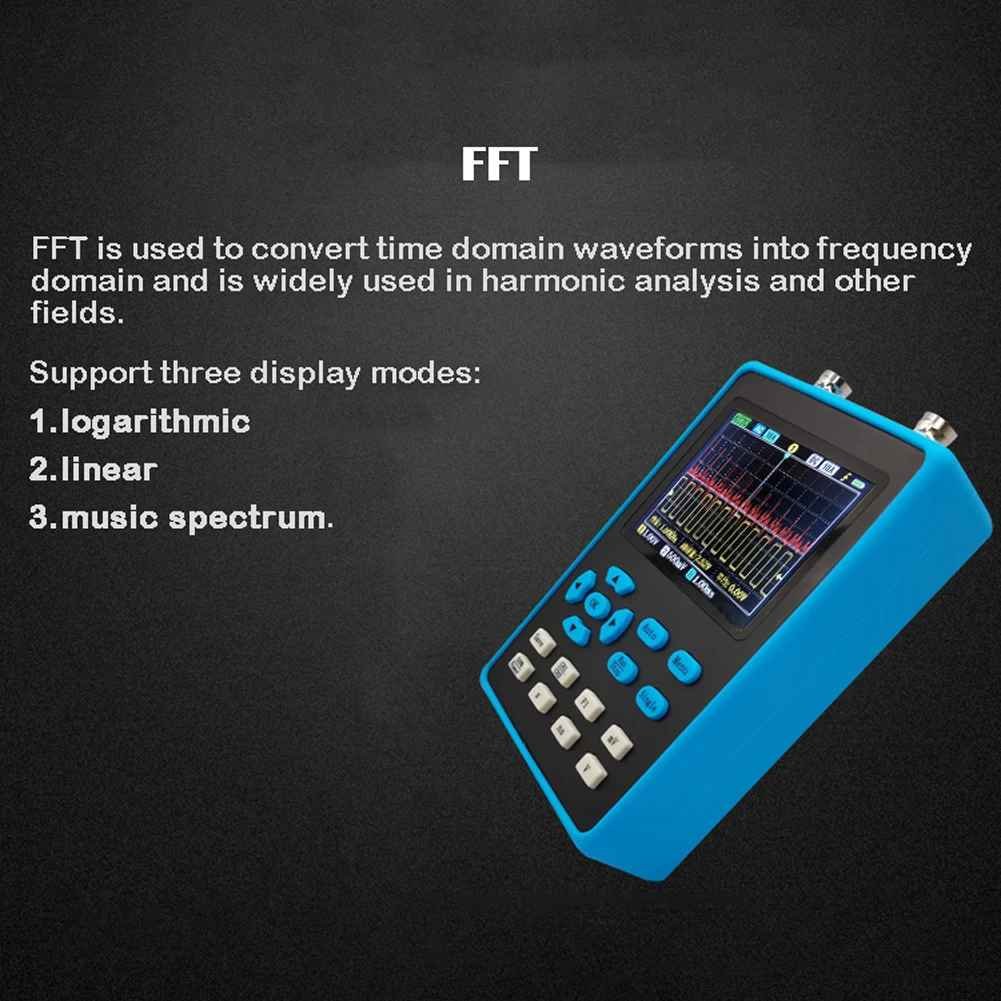

Analyse FFT	Oui (Spectre en temps réel jusqu’à 500 kHz)
Générateur de fonctions	Sinusoïde (jusqu’à 10 MHz), Carré, Triangle, Dent de scie, etc. (2 MHz)
Sortie signal	2,5 Vpp max – BNC ou prise banane (selon modèle)
Autonomie	Environ 6 à 8 heures
Recharge	Via USB-C – 5 V / 2 A
Poids	689 g environ
Dimensions	137 x 82 x 38 mm

⚙️ Applications typiques

🔧 Dépannage de circuits électroniques
📡 Test de signaux numériques ou analogiques
🎛️ Ajustement de circuits RC/RL ou filtres actifs
📐 Vérification de formes d’onde PWM, UART, I2C, SPI
🔌 Analyse de sign

🔧 Fonctions Avancées

🟣 Modes de couplage : AC / DC / GND
⚙️ Mesures automatiques :
- Fréquence
- Période
- Tension crête à crête (Vpp)
- Tension moyenne
- RMS
- Duty cycle
🧠 Mémorisation de formes d’onde : jusqu’à 4 formes sauvegardables
🖥️ Connexion PC : Certains modèles peuvent être mis à jour ou visualisés via USB

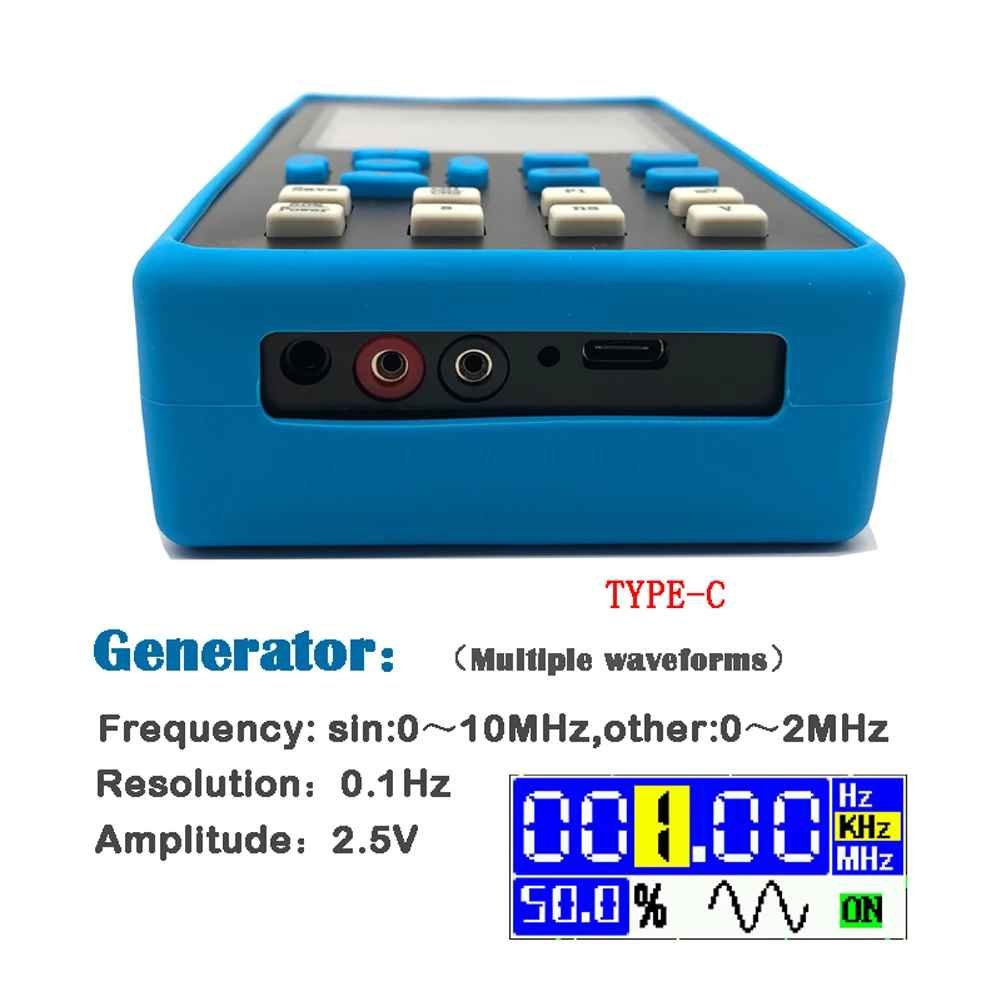

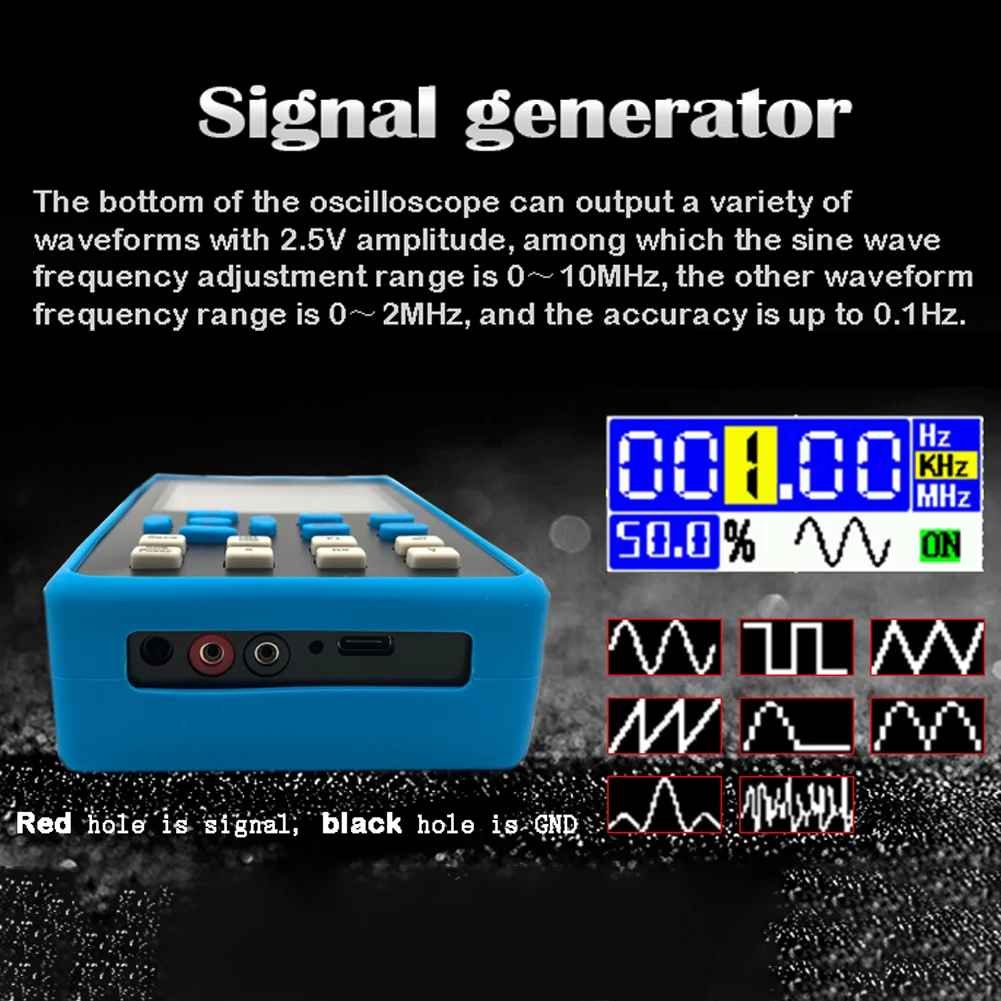

🧪 Générateur de signal intégré

Forme d’onde	Fréquence max	Amplitude typique
🔵 Sinusoïdale	10 MHz	2.5 Vpp
🟧 Carrée	2 MHz	2.5 Vpp
🔺 Triangle, dents de scie, impulsions	2 MHz	2.5 Vpp

💡 Utilité : idéal pour tester des filtres, des amplificateurs, ou injecter des signaux dans un circuit.

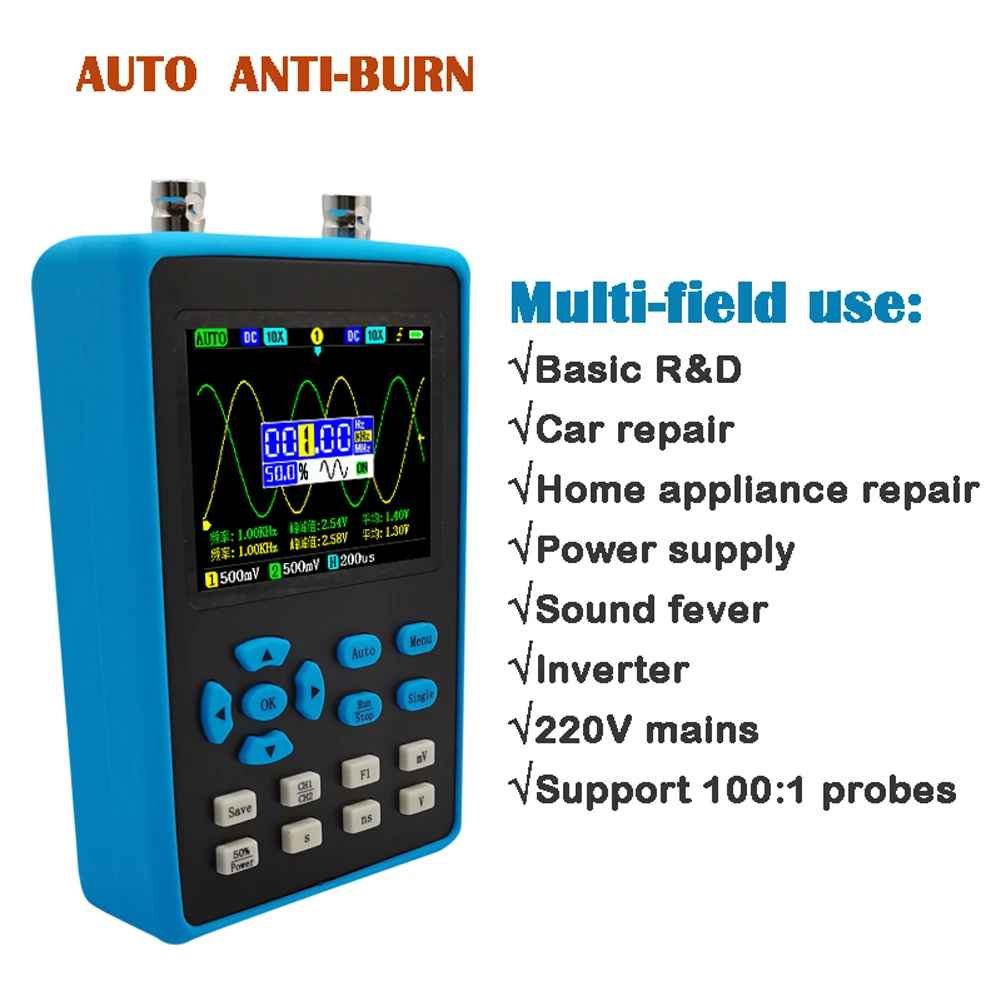

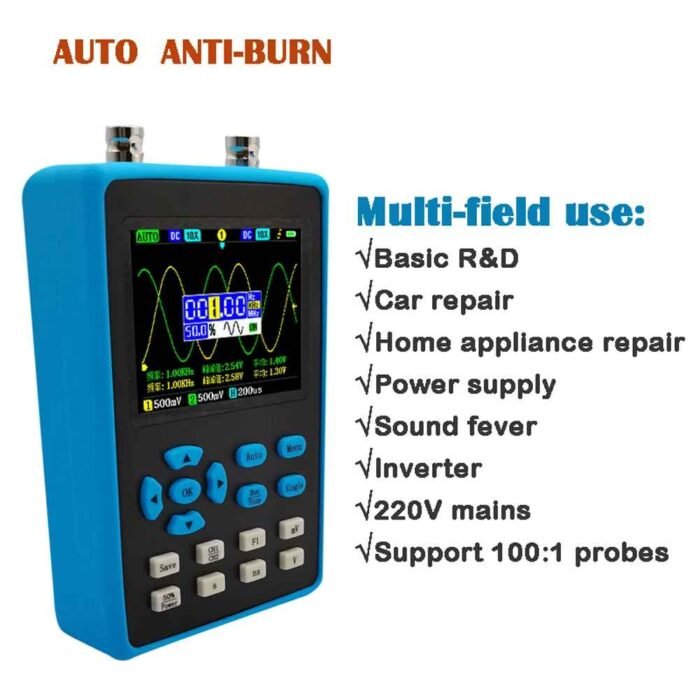

🛠️ Applications Typiques

🔌 Dépannage de cartes électroniques
⚙️ Maintenance industrielle et automatisation
🧠 Apprentissage / enseignement de l’électronique
🚘 Diagnostic automobile (signaux injecteurs, capteurs…)
📟 Tests de microcontrôleurs et circuits logiques (Arduino, ESP32, STM32, etc.)

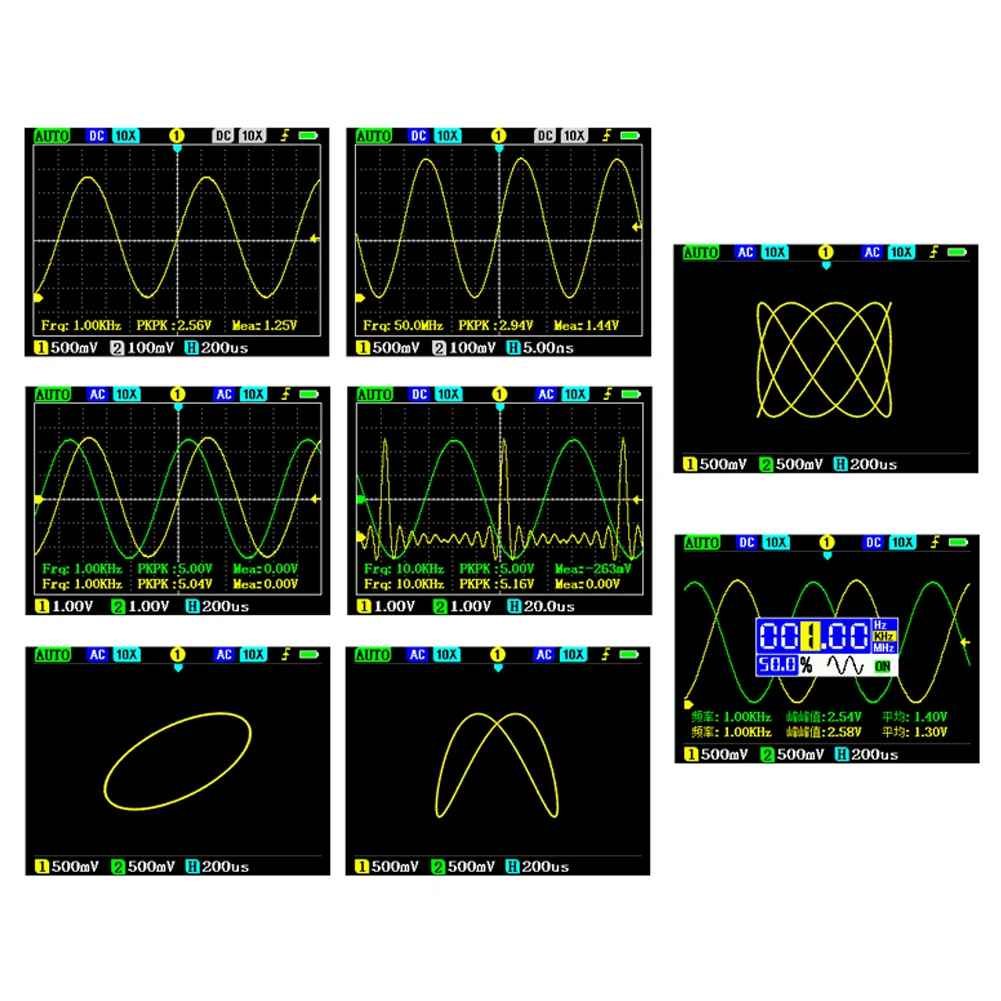

🎨 Avantages graphiques de l’écran

📊 Affichage en temps réel fluide
🌈 Couleur des courbes personnalisable

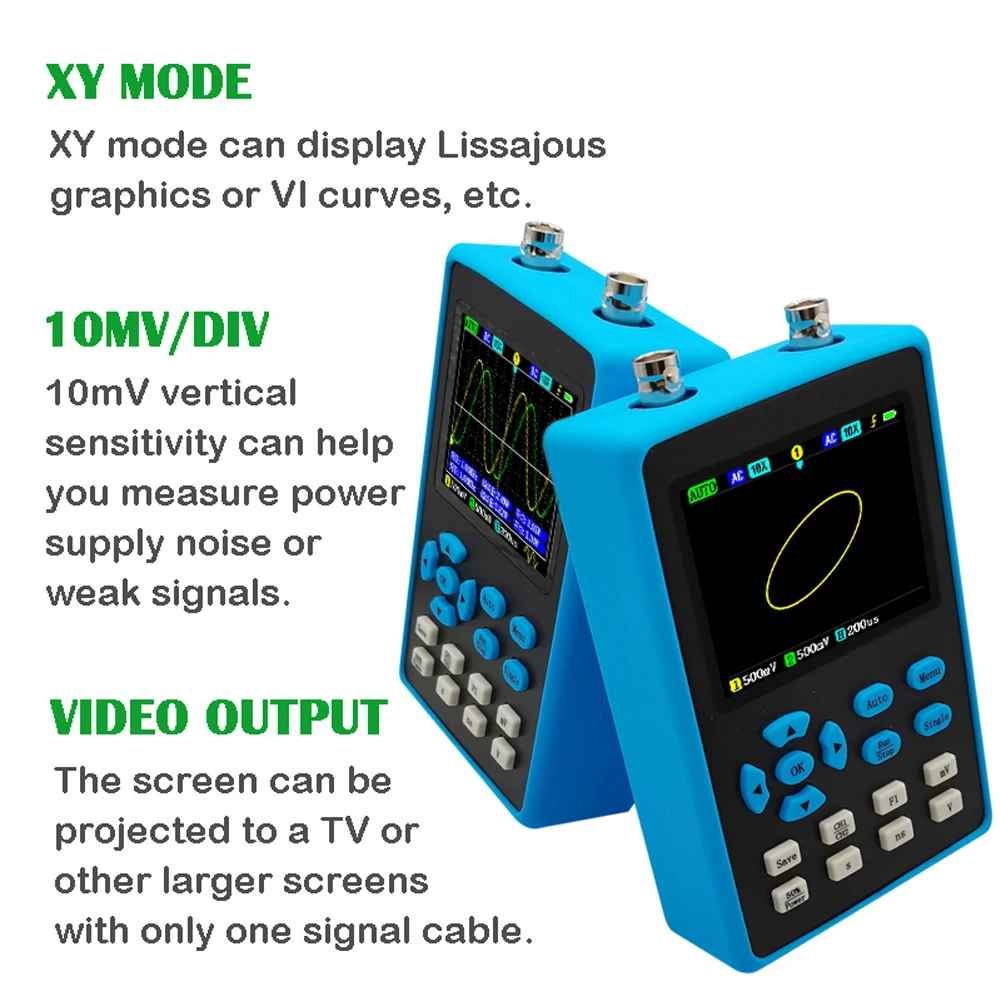

📐 Affichage en XY possible : utile pour les courbes de Lissajous ou tester la linéarité

Sold out

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 1

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 2

Click to enlarge

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 3

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 4

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 5

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 6

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 7

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 8

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 9

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux – Image 10

DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux

Name: DSO2512G – Appareil 2-en-1 🎛️ Oscilloscope + Générateur de Signaux
SKU: 36146
Availability: OutOfStock

د.ج 26500

📌 EMPLACEMENT : VT3

Rupture de stock

Add to compare

Add to wishlist

Catégorie : Multimètre Oscilloscopes & Generateurs

Description
Avis (0)

Description

Fonctionnalité	Valeur
Nombre de canaux	2 (CH1 & CH2)
Bande passante max.	120 MHz (CH1 uniquement), 60 MHz (CH1+CH2 actifs)
Taux d’échantillonnage	Jusqu’à 500 MSa/s (1 canal), 250 MSa/s (par canal en 2 canaux)
Temps de montée	Moins de 3 ns
Plage verticale	10 mV/div à 10 V/div
Plage horizontale (temps)	5 ns/div à 10 s/div
Résolution verticale	8 bits
Mémoire tampon	128 Kpts (partagée)
Impédance d’entrée	1 MΩ ±2 %, couplage DC
Tension d’entrée max.	±40 V (x1), ±400 V (x10)
Affichage	TFT couleur 2,8″ (320×240)
Modes de déclenchement	Auto / Normal / Unique (front montant ou descendant)
Analyse FFT	Oui (Spectre en temps réel jusqu’à 500 kHz)
Générateur de fonctions	Sinusoïde (jusqu’à 10 MHz), Carré, Triangle, Dent de scie, etc. (2 MHz)
Sortie signal	2,5 Vpp max – BNC ou prise banane (selon modèle)
Autonomie	Environ 6 à 8 heures
Recharge	Via USB-C – 5 V / 2 A
Poids	689 g environ
Dimensions	137 x 82 x 38 mm

Forme d’onde	Fréquence max	Amplitude typique
🔵 Sinusoïdale	10 MHz	2.5 Vpp
🟧 Carrée	2 MHz	2.5 Vpp
🔺 Triangle, dents de scie, impulsions	2 MHz	2.5 Vpp
