🧠 🔰 INTRODUCTION GÉNÉRALE AU BUS CAN

Le CAN (Controller Area Network) est un protocole de communication série utilisé principalement dans les systèmes embarqués, notamment :

• 🚗 Automobile (ECU, capteurs, ABS, moteur)
• 🏭 Industrie (automates, machines)
• ⚡ Énergie (onduleurs, BMS)
• 🤖 Robotique

🎯 Objectif du CAN

Permettre à plusieurs dispositifs (microcontrôleurs, capteurs, actionneurs) de communiquer sans ordinateur central, via un bus commun.

⚙️ 🧩 ARCHITECTURE D’UN SYSTÈME CAN

Un système CAN complet est composé de 2 éléments essentiels :

1️⃣ Contrôleur CAN

👉 Gère :

• les trames CAN
• les identifiants (ID)
• les priorités
• la détection d’erreurs

2️⃣ Transceiver CAN

👉 Convertit :

• signal logique (TTL) → signal différentiel CAN (CANH / CANL)

🔄 🔌 DIFFÉRENCE DES SIGNAUX

👉 Le transceiver est obligatoire pour connecter un microcontrôleur au bus CAN.

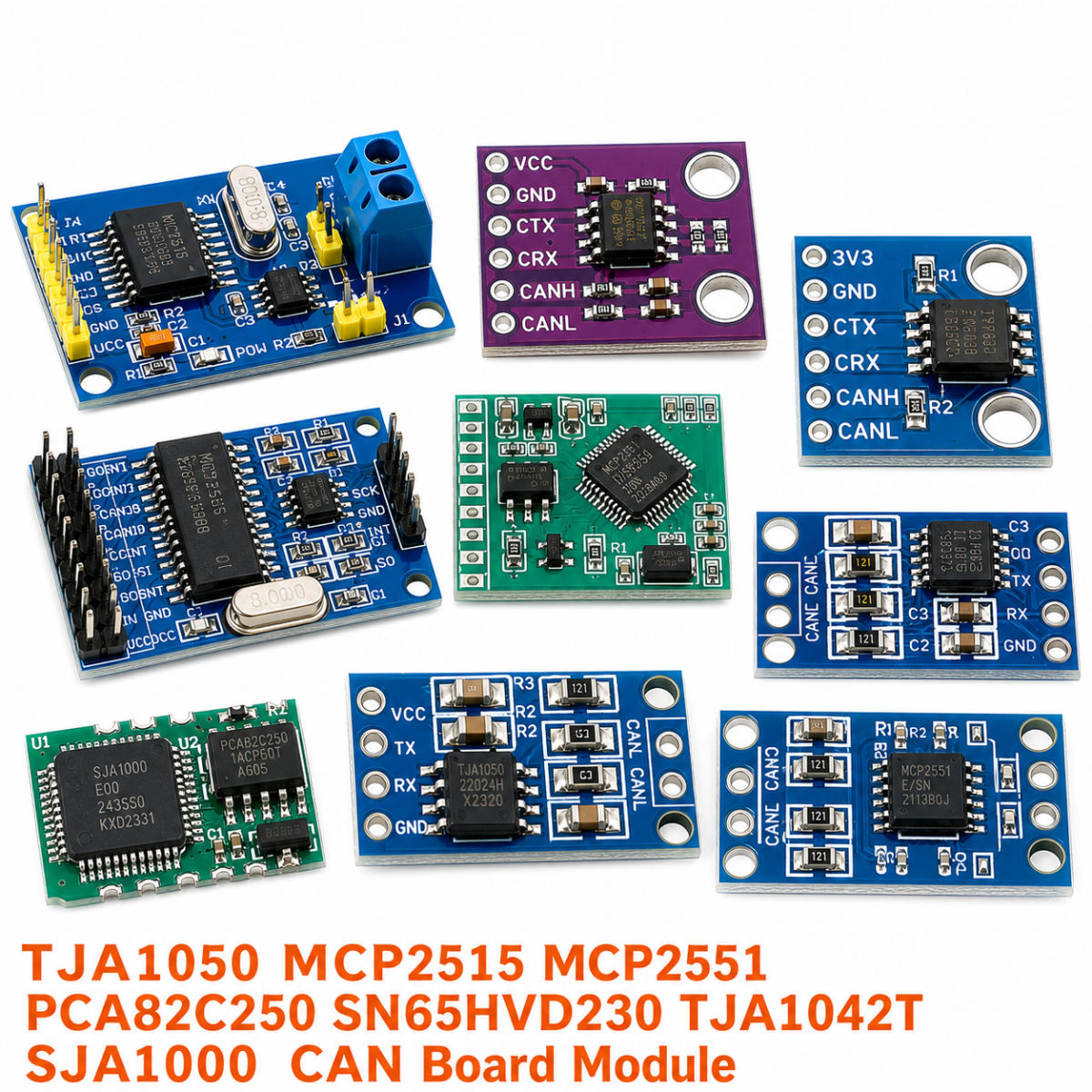

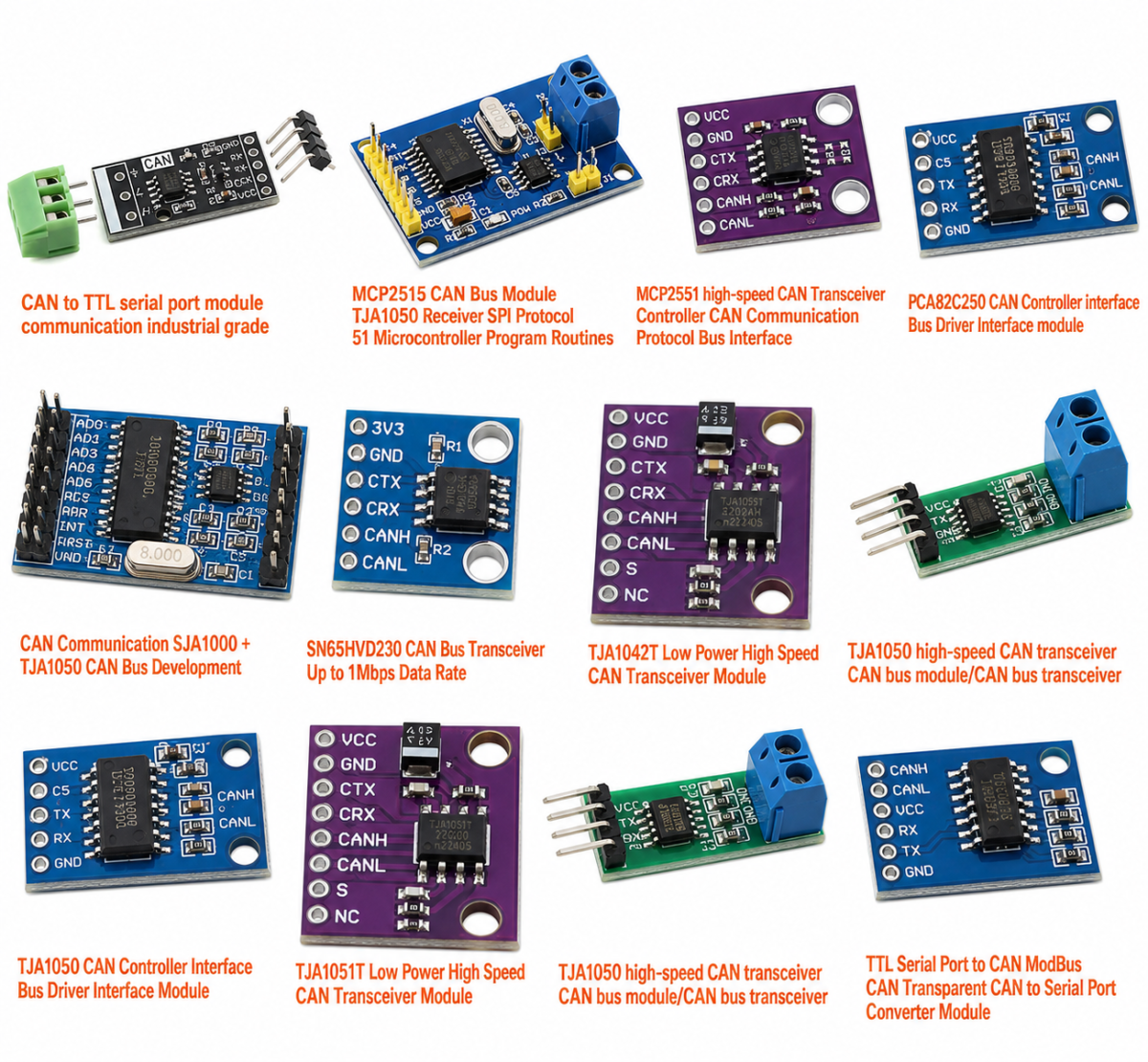

🧪 🔍 ANALYSE DÉTAILLÉE DES MODULES

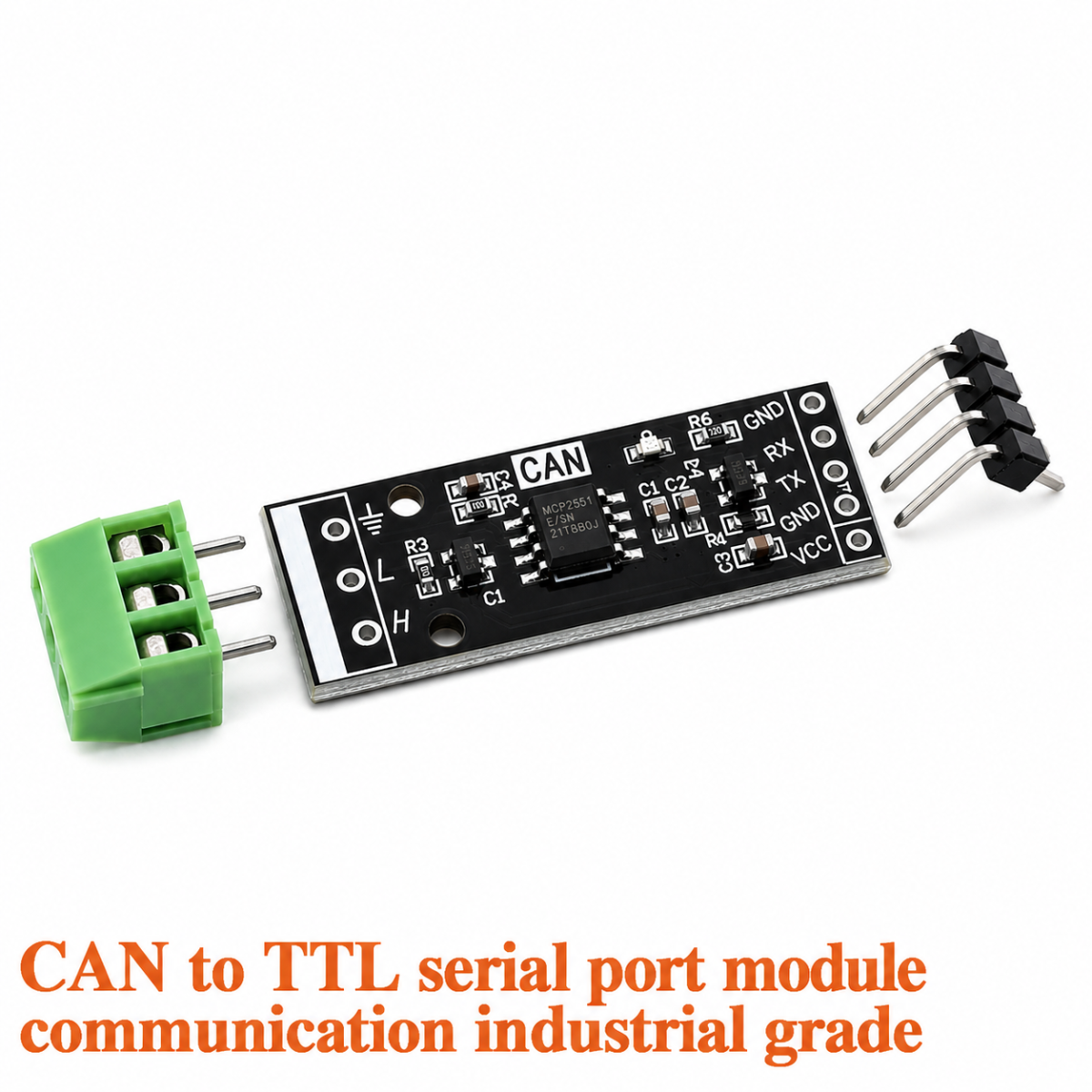

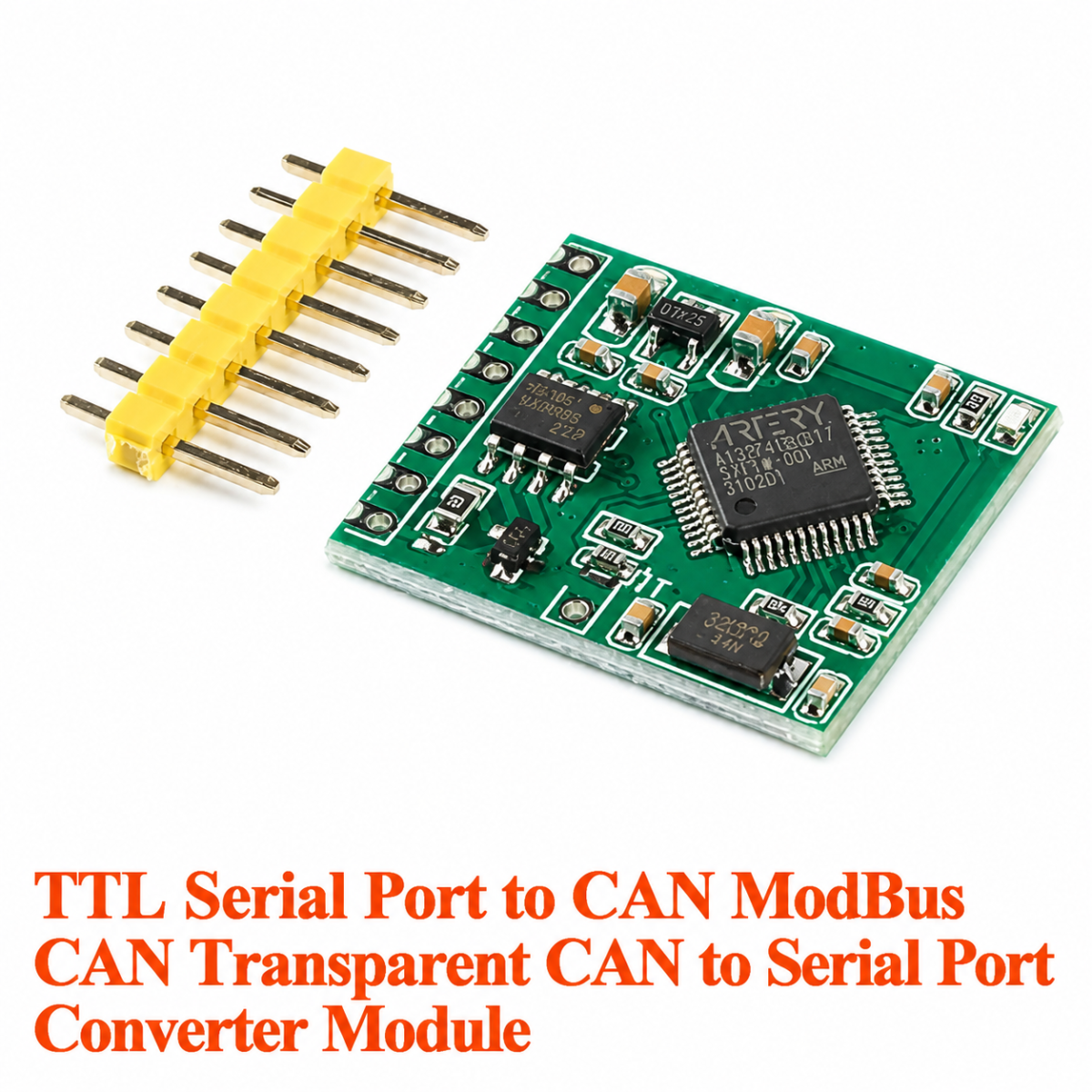

🟦 1. MODULES CONVERTISSEURS (TTL ↔ CAN)

📌 Exemple :

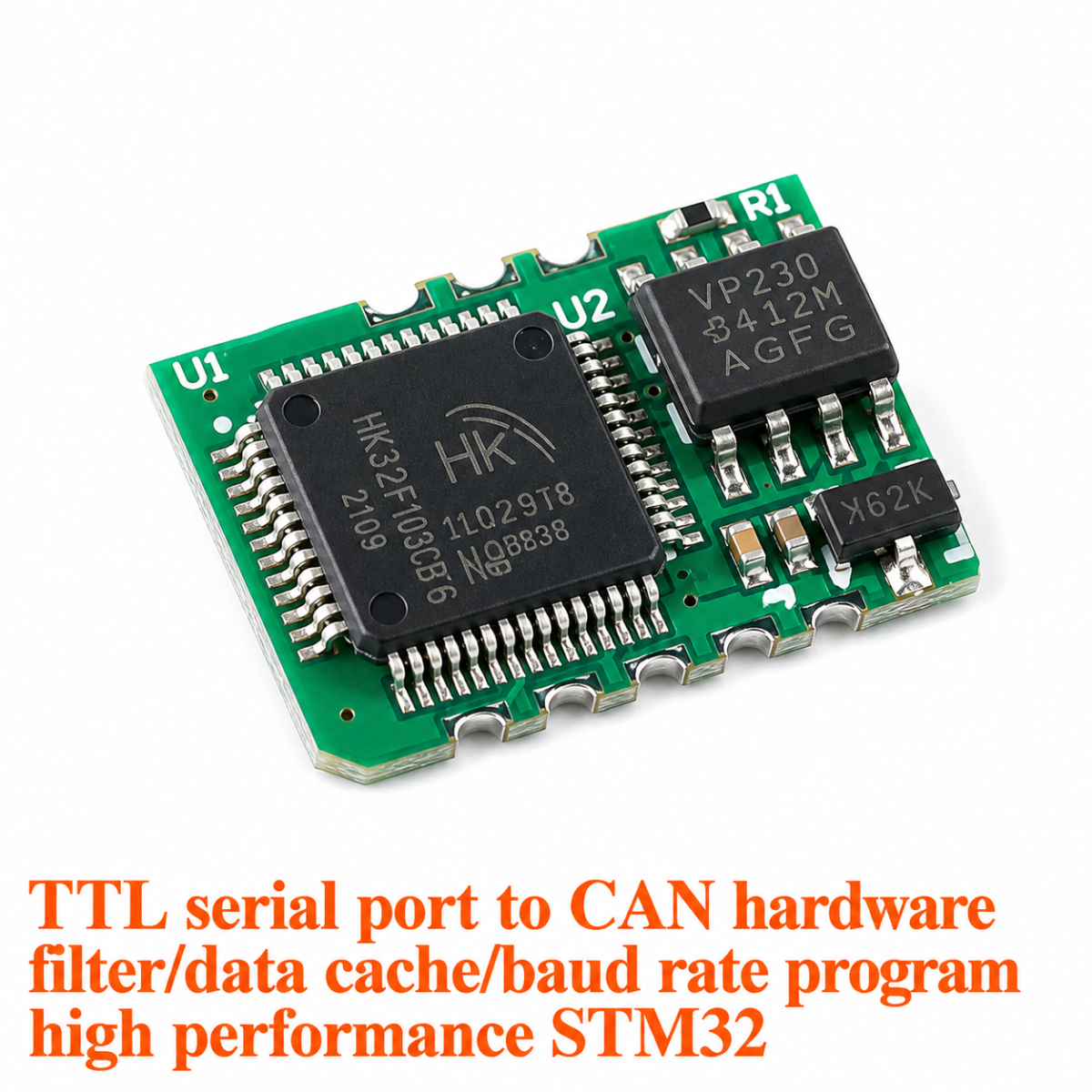

• TTL Serial to CAN (STM32)
• CAN to TTL
• TTL to CAN

🔧 Fonction

Ces modules sont des passerelles intelligentes qui convertissent directement :

👉 UART (TX/RX) ⇄ CAN Bus

⚙️ Fonctionnalités avancées (selon modèle)

• Filtrage CAN
• Buffer de données
• Configuration du baud rate
• Support ModBus

🎯 Avantages

✔ Très facile à utiliser
✔ Pas besoin de programmer CAN
✔ Idéal pour intégration rapide

⚠️ Inconvénients

❌ Moins flexible
❌ Moins performant pour applications temps réel complexes

🟪 2. TRANSCEIVERS CAN (COUCHE PHYSIQUE)

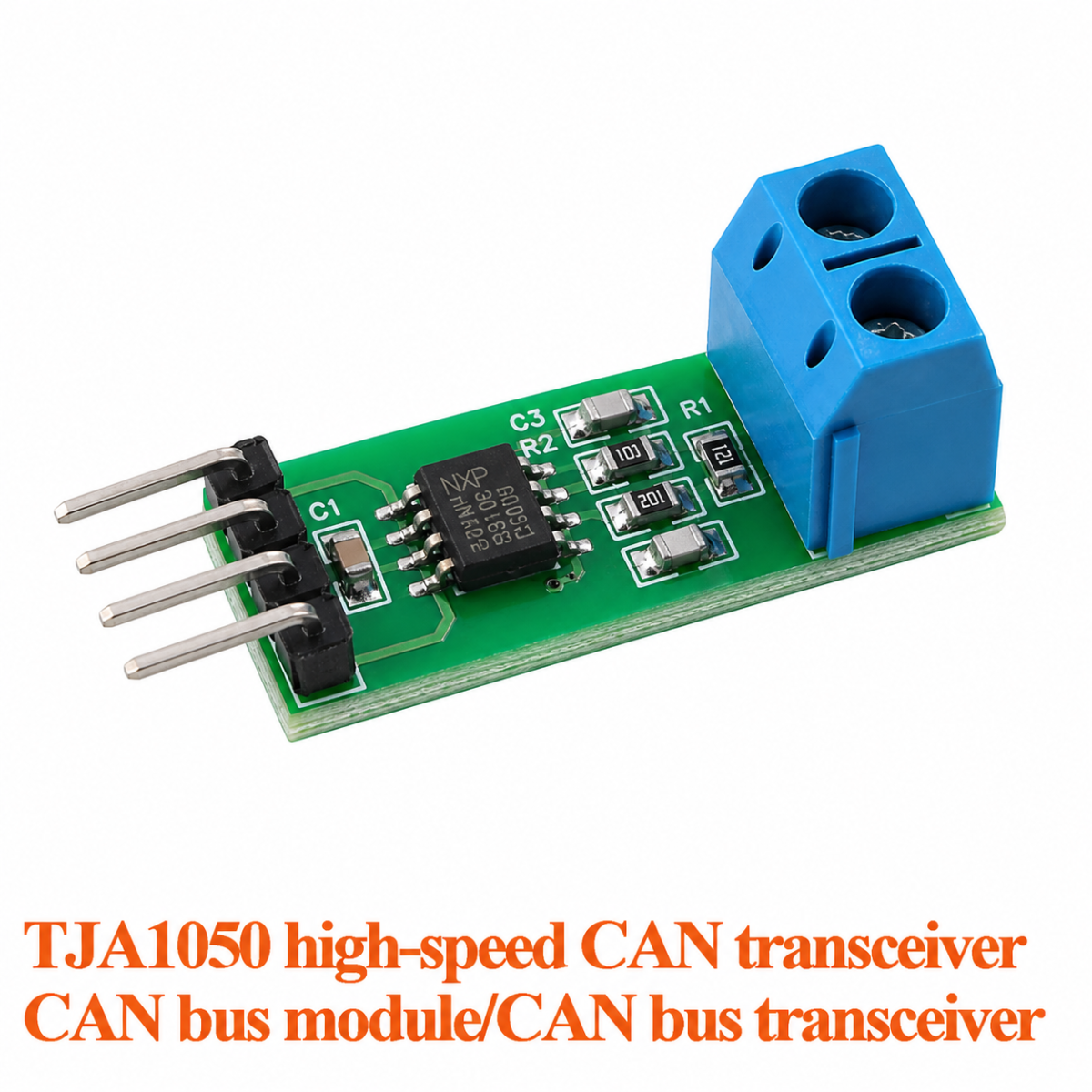

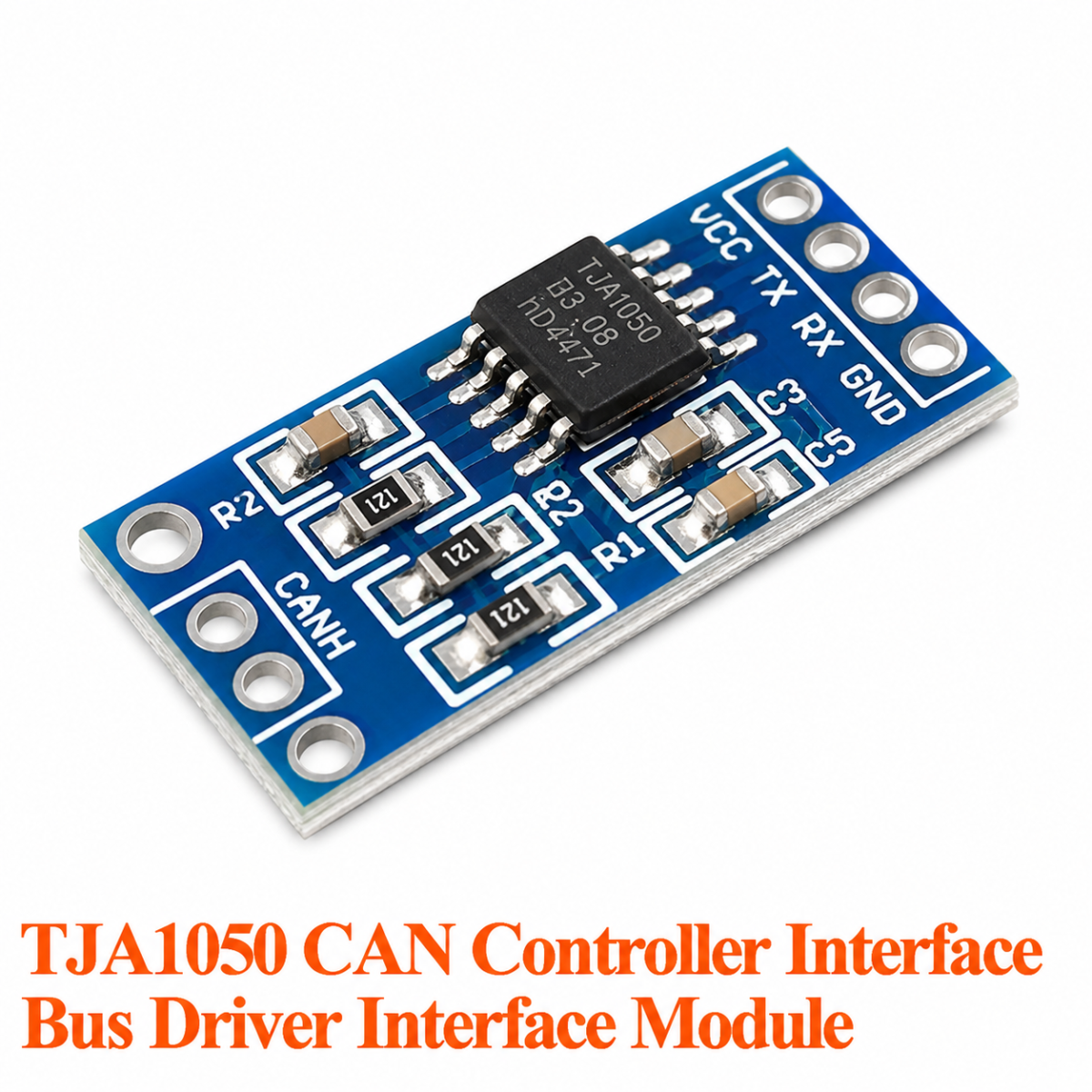

🔹 TJA1050

👉 Transceiver classique très répandu

Caractéristiques :

• 5V
• Haute robustesse
• Jusqu’à 1 Mbps

Utilisation :

• Arduino + MCP2515
• Industrie légère

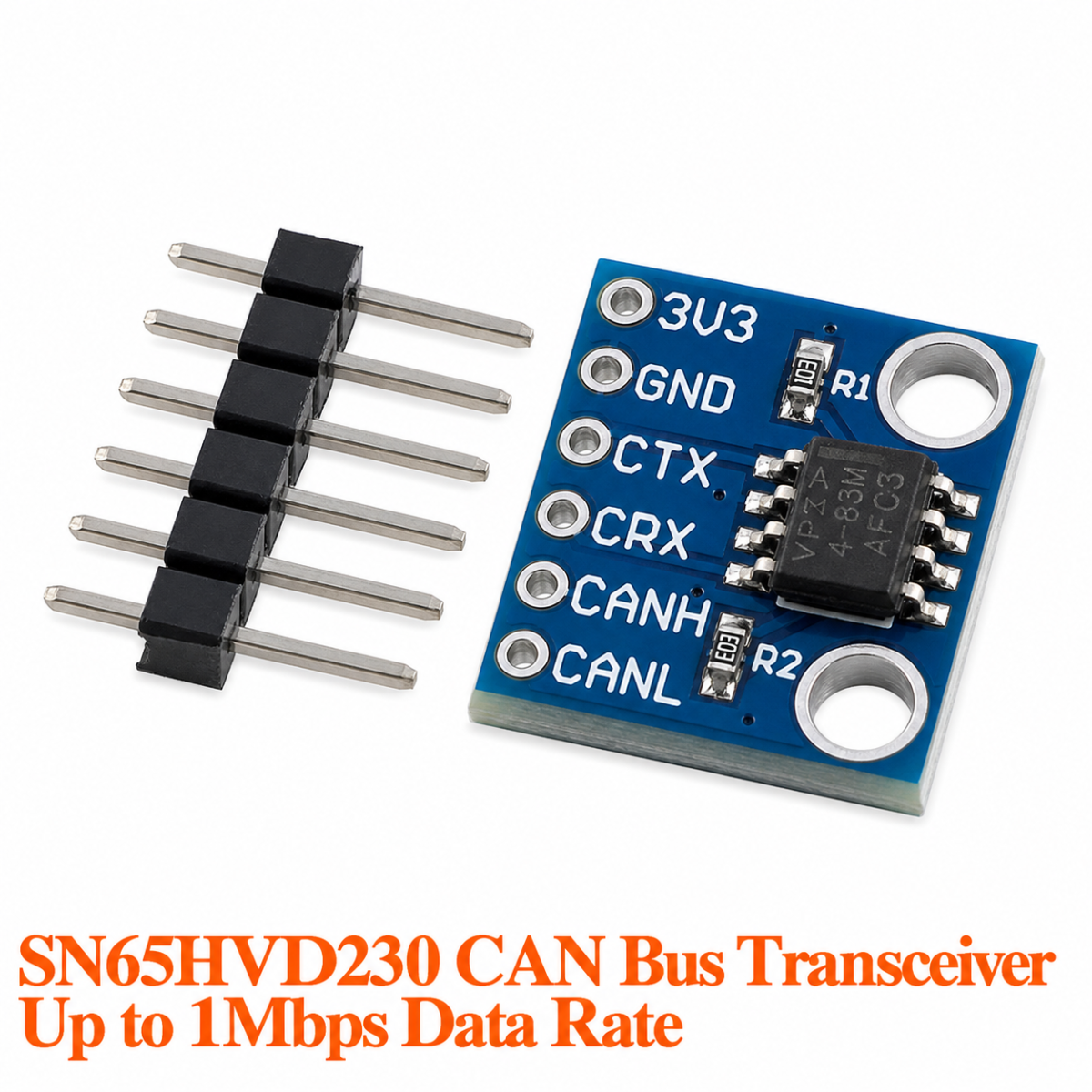

🔹 SN65HVD230

👉 Version moderne (Texas Instruments)

Caractéristiques :

• 3.3V
• Faible consommation
• Jusqu’à 1 Mbps

Utilisation :

• ESP32
• STM32

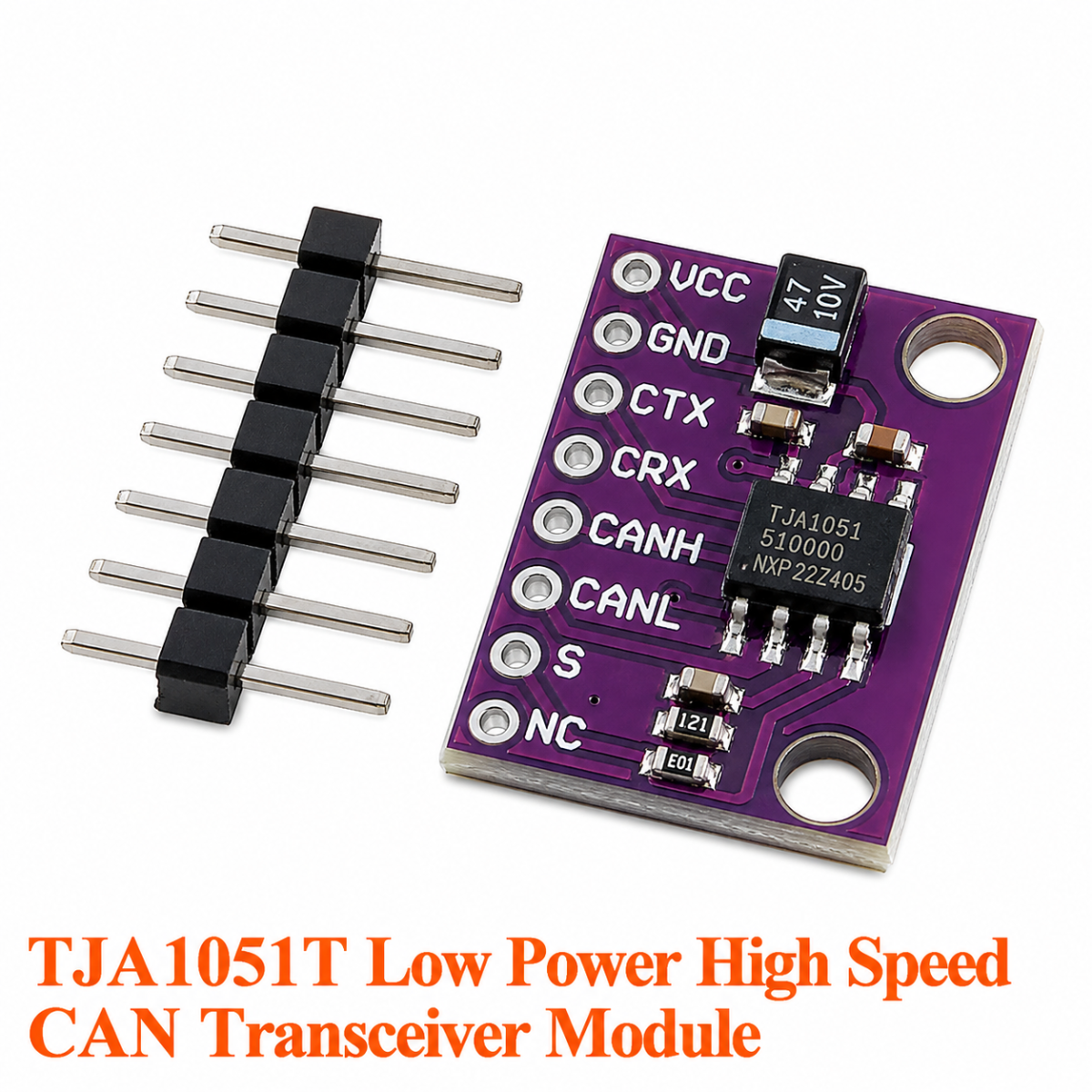

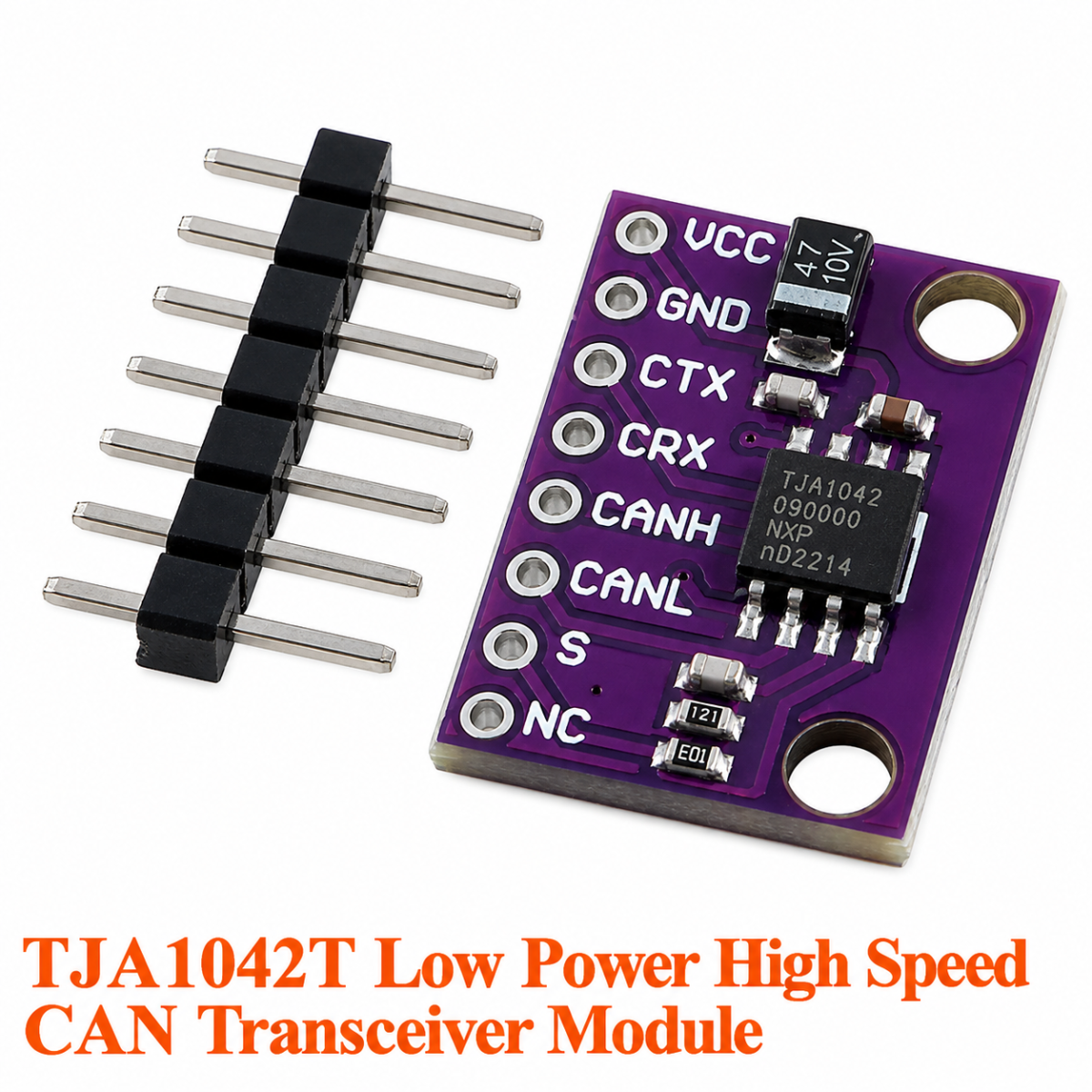

🔹 TJA1042 / TJA1051

👉 Transceivers modernes avancés

Caractéristiques :

• Low power
• Mode veille
• Protection ESD
• Haute fiabilité

Utilisation :

• Automobile
• Industrie

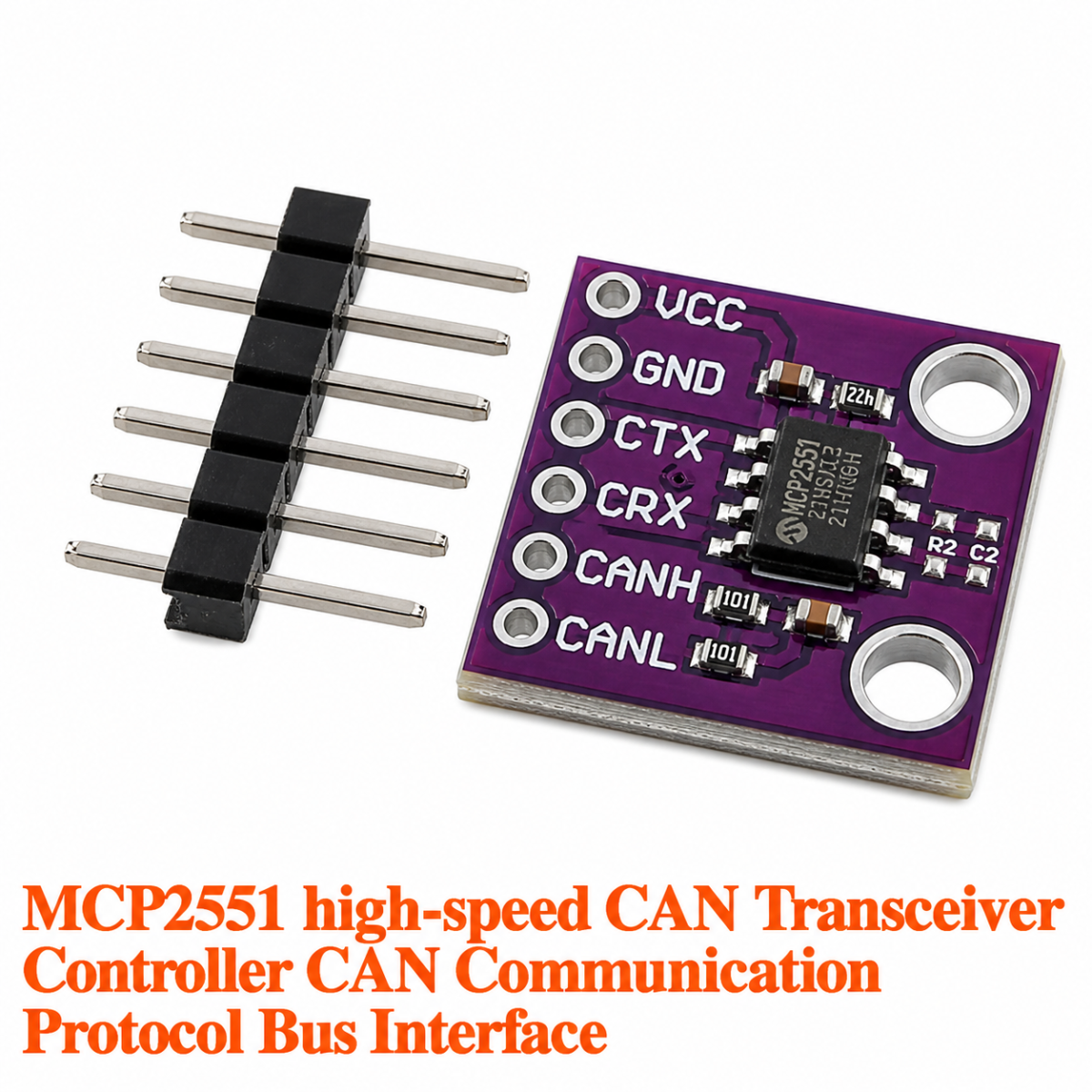

🔹 MCP2551

👉 Ancienne génération Microchip

Différence :

• Moins performant que TJA1050
• Encore utilisé dans anciens designs

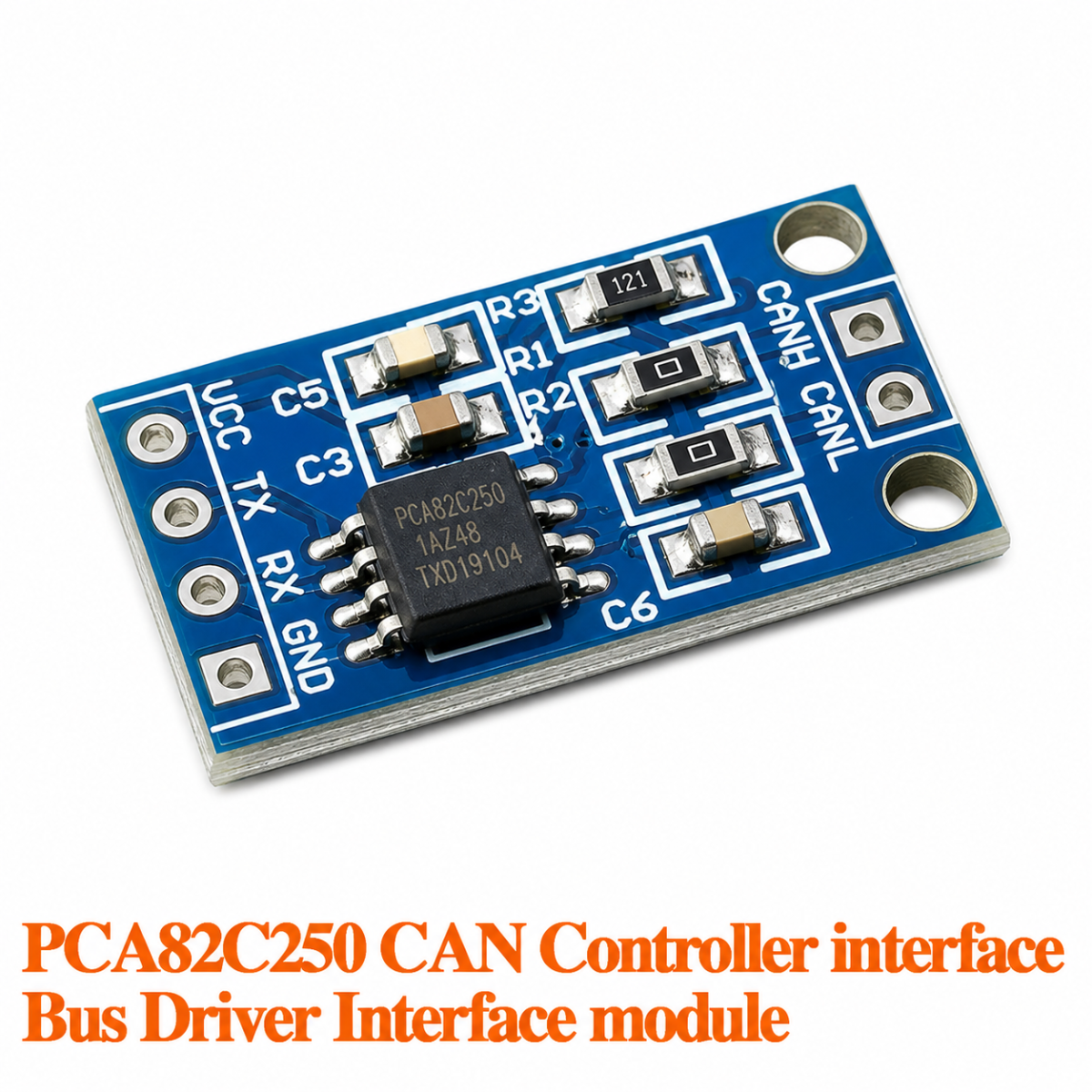

🔹 PCA82C250

👉 Très ancien modèle

⚠️ Aujourd’hui obsolète

🟦 3. CONTRÔLEURS CAN

🔹 MCP2515

👉 Le plus populaire pour Arduino

Fonction :

• Contrôleur CAN via SPI

Caractéristiques :

• Communication SPI
• Support CAN 2.0B

Utilisation :

• Arduino UNO
• DIY

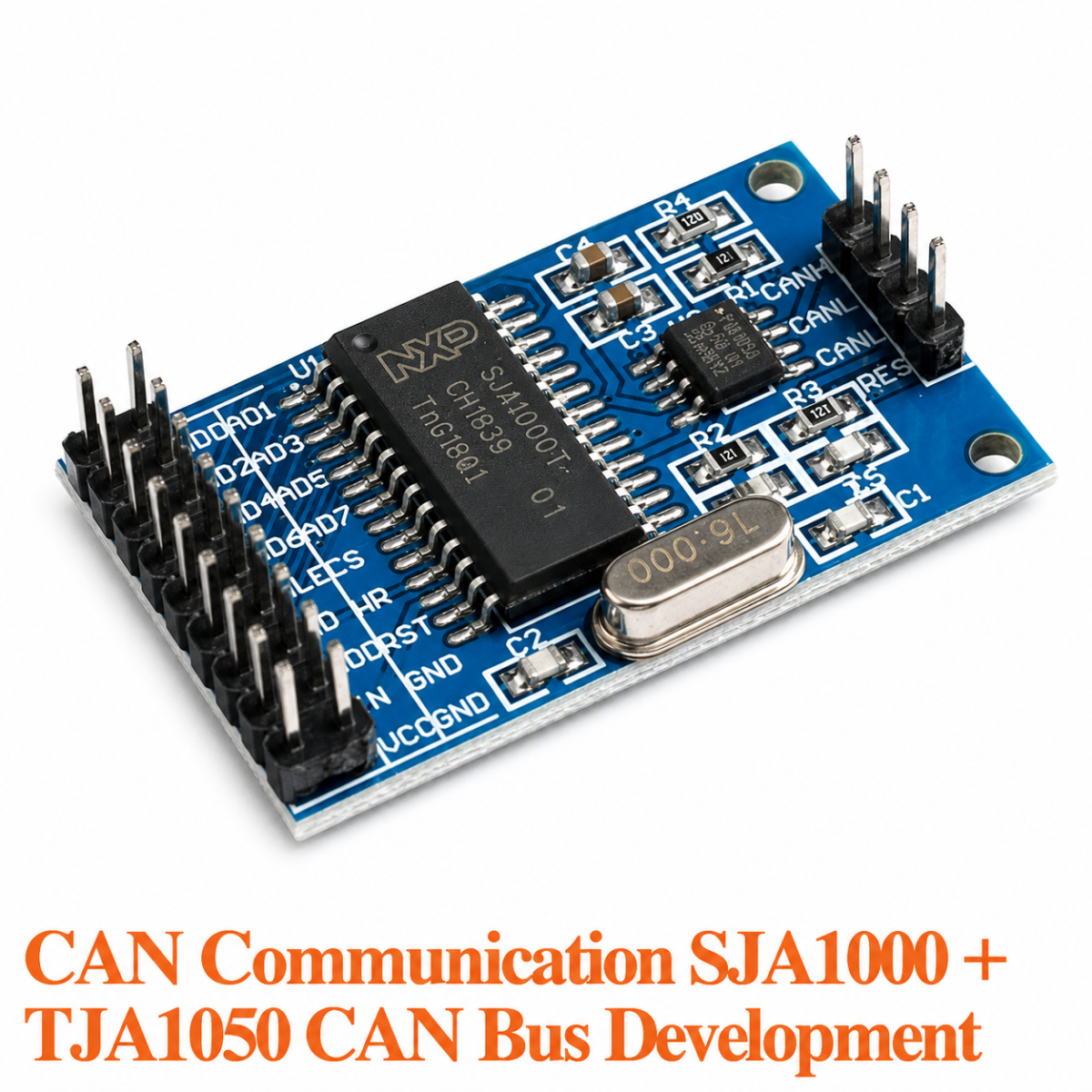

🔹 SJA1000

👉 Contrôleur industriel NXP

Caractéristiques :

• Très robuste
• Utilisé en industrie
• Haute performance

🟩 4. MODULES HYBRIDES

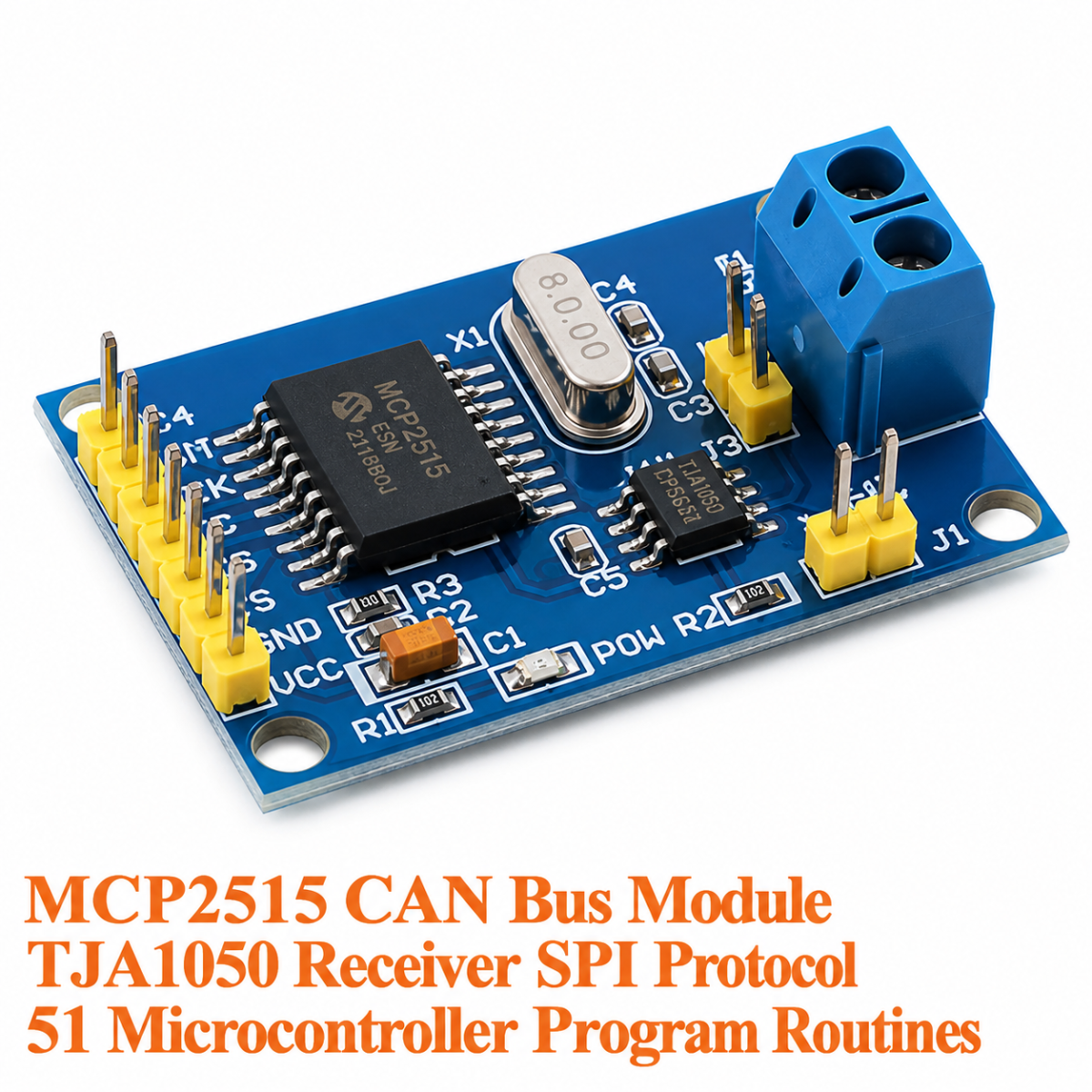

🔹 MCP2515 + TJA1050

👉 Module complet

✔ Contrôleur + Transceiver

👉 Très utilisé pour :

• Arduino CAN shield

🔹 STM32 CAN Module

👉 Microcontrôleur intégré + CAN

✔ Très puissant
✔ Programmable
✔ Haute performance

⚖️ 🧠 COMPARAISON TECHNIQUE

🧭 🎯 GUIDE DE CHOIX

👉 Débutant

➡ MCP2515 + TJA1050

👉 ESP32 / 3.3V

➡ SN65HVD230

👉 Industrie

➡ TJA1042 / TJA1051

👉 Solution rapide sans programmation CAN

➡ TTL to CAN

👉 Projet avancé

➡ STM32 CAN

⚠️ POINT TRÈS IMPORTANT

👉 Beaucoup de gens confondent :

❌ Transceiver ≠ Contrôleur
❌ CAN ≠ UART

✔ Un microcontrôleur doit avoir :

• soit CAN intégré
• soit MCP2515 (contrôleur externe)

🧩 EXEMPLE COMPLET

Arduino UNO :

➡ MCP2515 + TJA1050

ESP32 :

➡ SN65HVD230 (car CAN intégré)

🚀 CONCLUSION

Les modules que tu as couvrent toute la chaîne CAN :

• 🔹 Physique → Transceiver
• 🔹 Logique → Contrôleur
• 🔹 Interface simple → Convertisseur

👉 Ce sont des briques essentielles pour :

• IoT industriel
• Automotive
• Robotique
