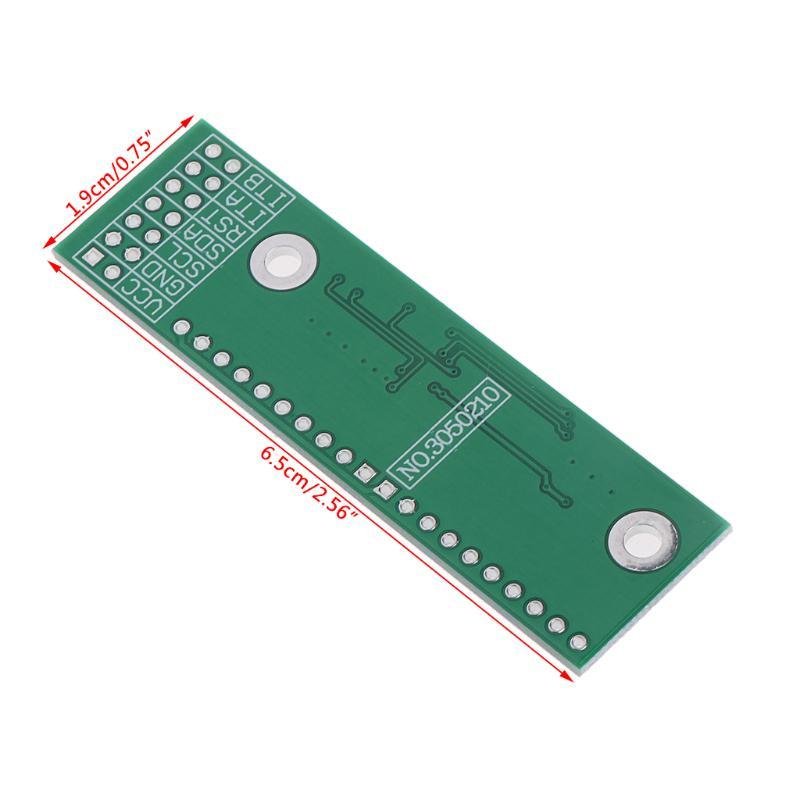

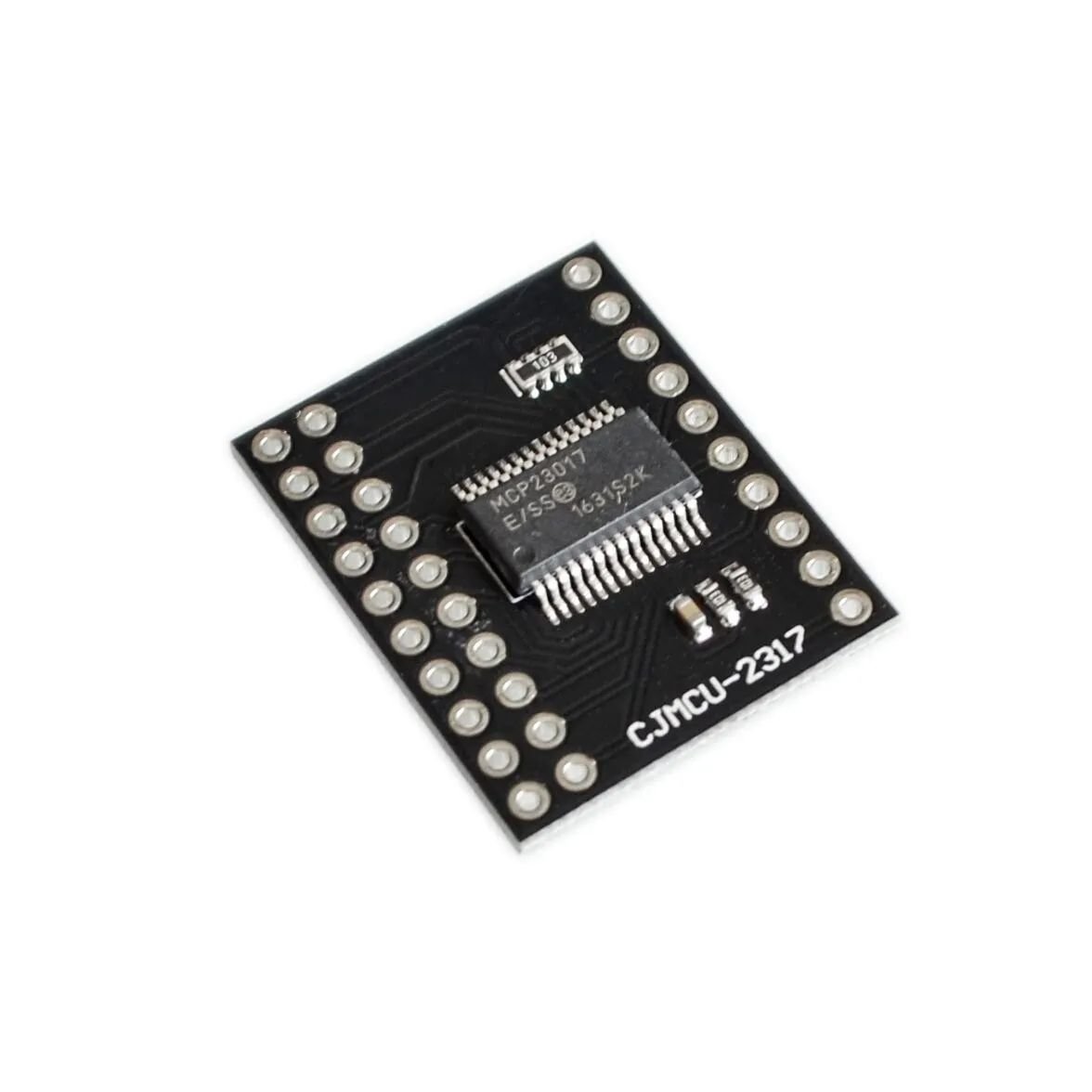

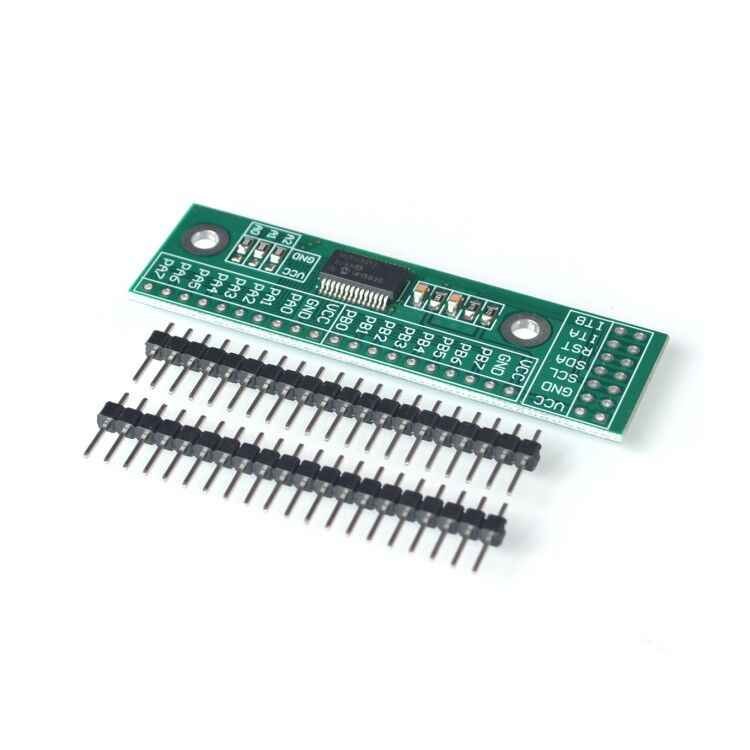

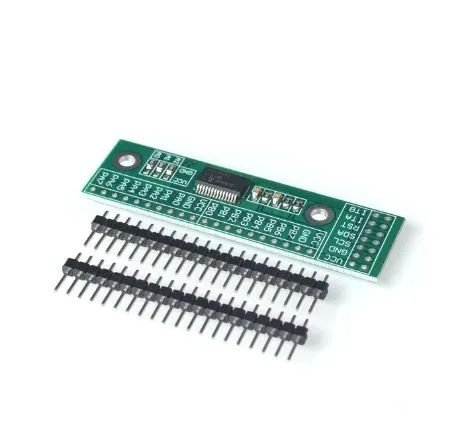

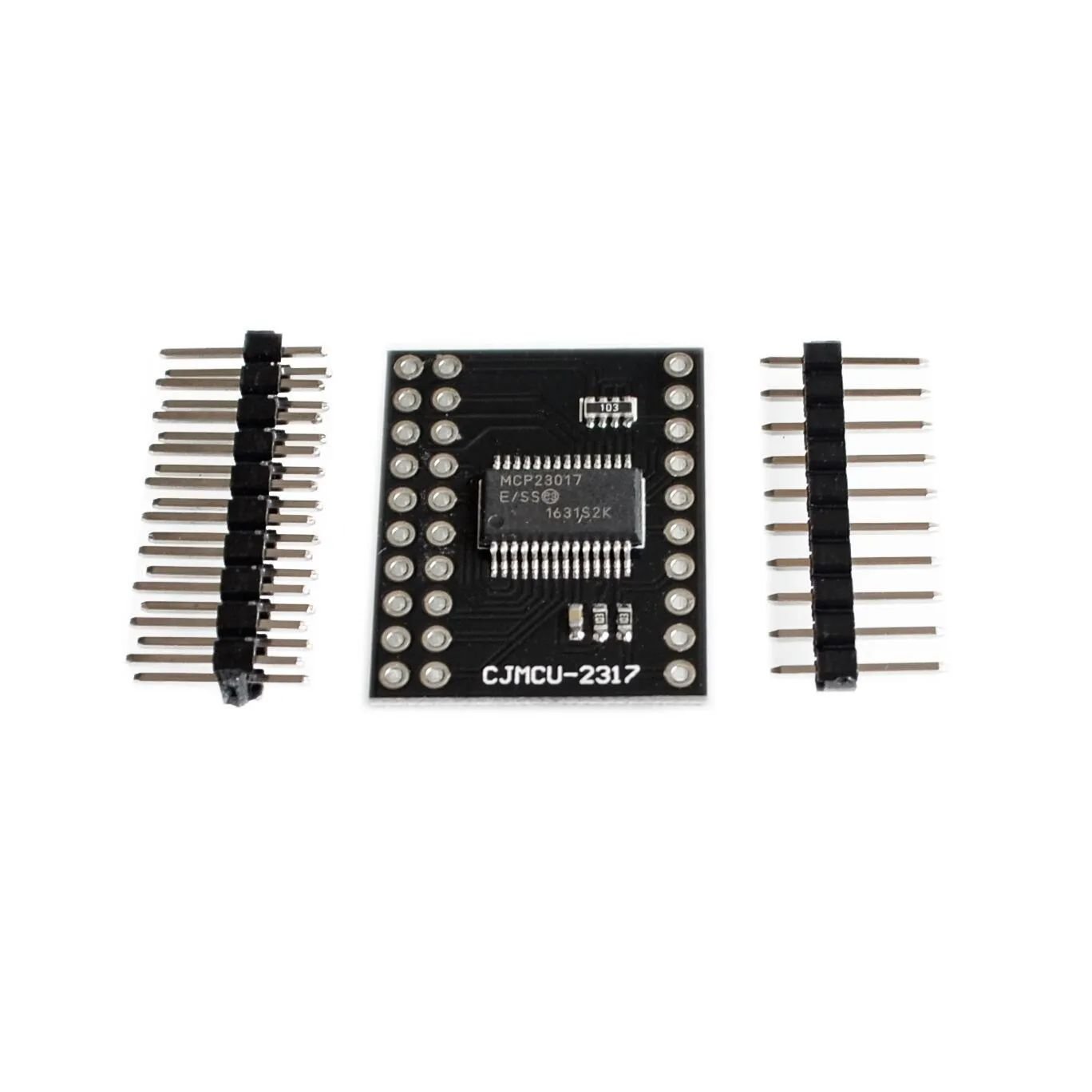

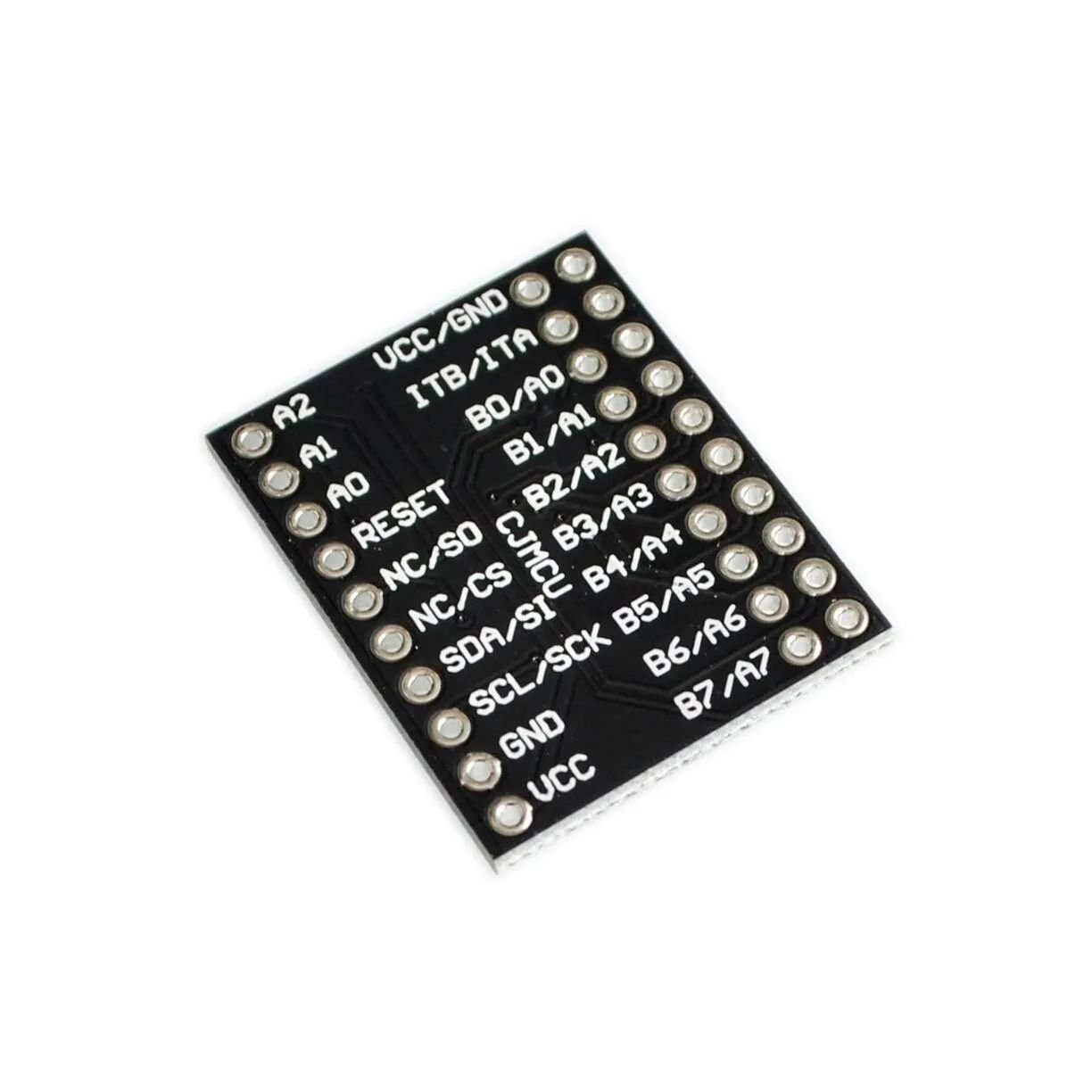

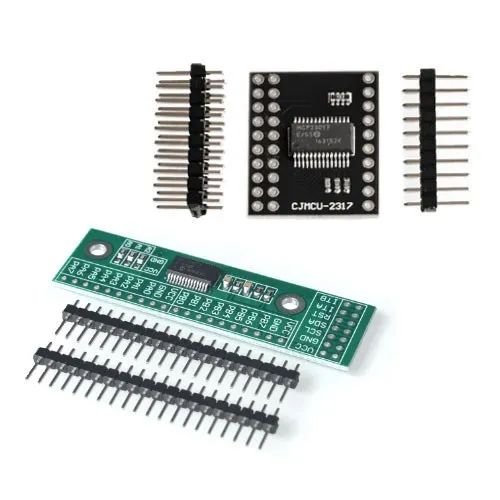

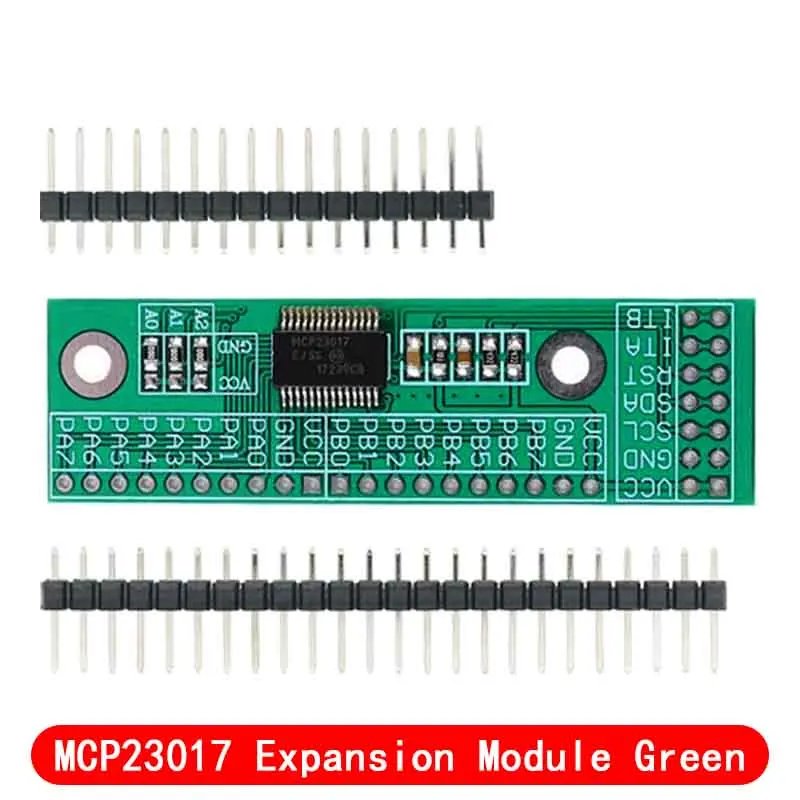

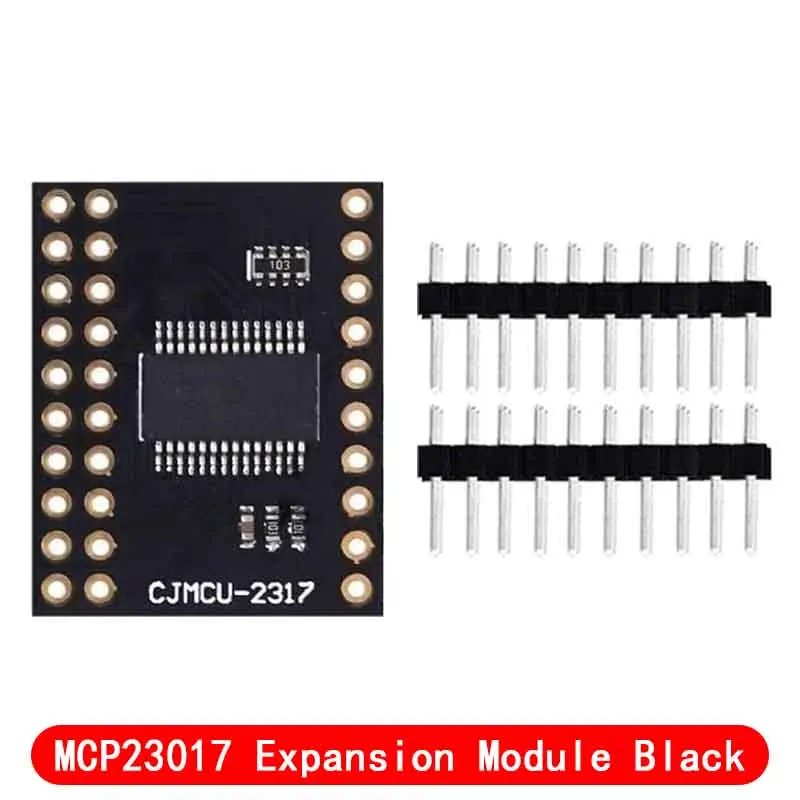

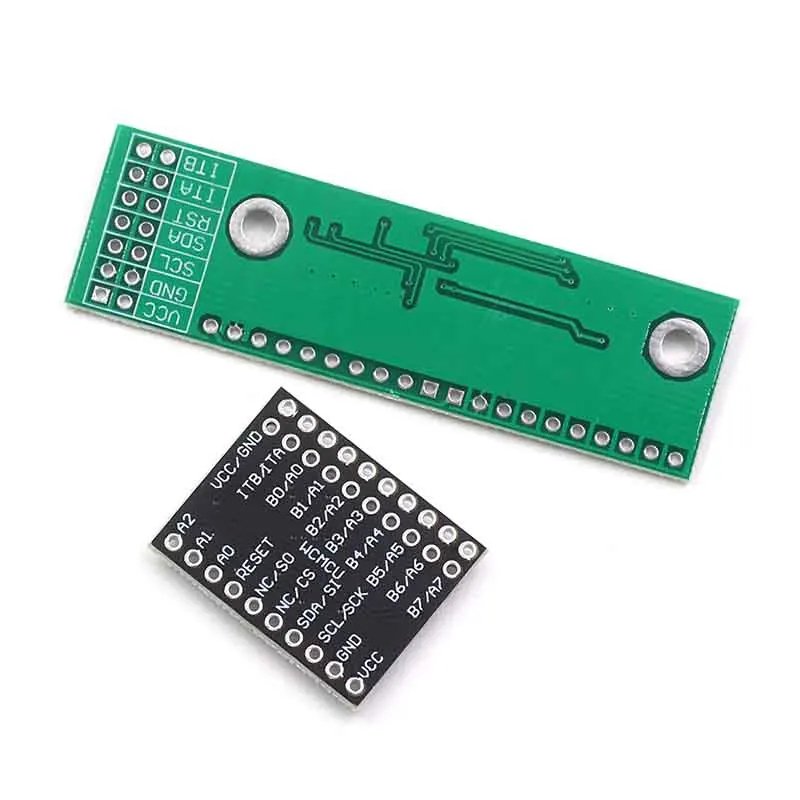

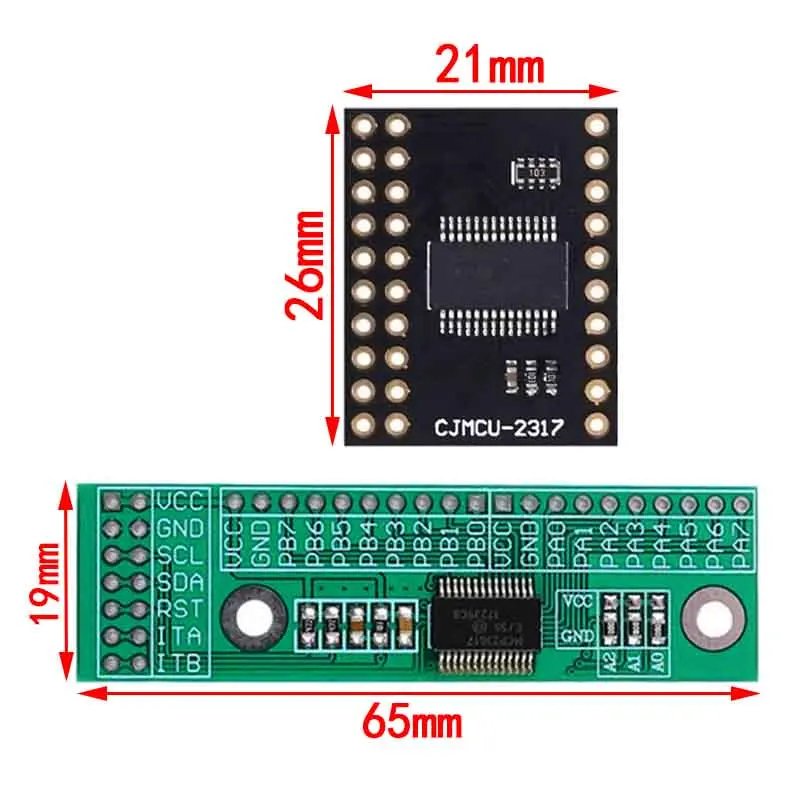

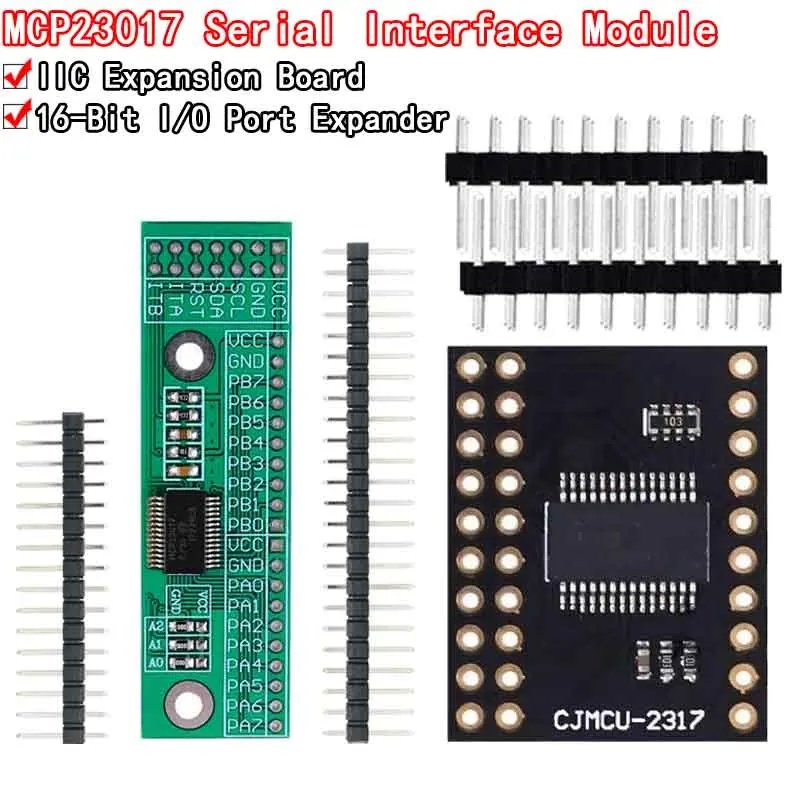

Name: Module d'Extension GPIO de Broches 16 Bits – MCP23S17 (SPI) / MCP23017 (I2C)
SKU: 40675
Availability: InStock

Module d’Extension GPIO de Broches 16 Bits – MCP23S17 (SPI) / MCP23017 (I2C)

د.ج 2000

UGS : ND Catégorie : Non classé

🧠 Module d’Extension de Broches GPIO Série MCP23S17 – 16 bits – I2C/SPI – 10 MHz

Le MCP23S17 est un expandeur d’E/S (Entrées/Sorties) numérique 16 bits, permettant d’augmenter le nombre de broches d’un microcontrôleur (Arduino, ESP32, Raspberry Pi, etc.) via une communication SPI ou I2C. Il est idéal pour les projets nécessitant plusieurs capteurs, boutons, LED ou relais sans multiplier les fils.

📐 Caractéristiques Techniques

🔧 Paramètre	📊 Valeur
🆔 Référence	MCP23S17 (SPI) / MCP23017 (I2C)
📶 Interface	SPI (10 MHz max) ou I2C
🔌 Nombre de broches E/S	16 broches bidirectionnelles
📐 Organisation	2 ports de 8 bits (GPIOA & GPIOB)
⚡ Tension de fonctionnement	1.8V à 5.5V
💾 Registres internes	DDR, PORT, PIN (contrôle individuel)
🚀 Vitesse SPI	Jusqu’à 10 MHz
🔄 Interruptions	Oui, gestion via INT A & INT B
➕ Stackable	Adressage possible de 8 modules (I2C)

🧰 Applications

🔌 Utilisation	💡 Description
🔲 Extension de GPIO	Ajouter des broches d’E/S numériques
🔘 Contrôle de relais	Piloter plusieurs relais sans surcharger l’Arduino
🔳 Matriciel de LED/boutons	Gestion de matrices sans multiplexage complexe
🎮 Systèmes embarqués	Interface de contrôle pour menus, touches, etc.
📦 Domotique	Capteurs, actionneurs, boutons à distance

✅ Avantages

🔁 16 broches en plus avec une seule interface SPI/I2C
⚡ Vitesse SPI élevée (10 MHz) → communication rapide
🔄 Interruptions configurables → détection d’événements efficaces
🧱 Empilable (I2C) jusqu’à 8 modules → 128 broches max
⚙️ Compatible Arduino, ESP, Raspberry Pi, etc.

🎓 Conclusion

Le MCP23S17 est indispensable dans les projets complexes nécessitant de nombreuses entrées/sorties sans sacrifier la simplicité du câblage. Son fonctionnement rapide via SPI (ou I2C pour la version MCP23017) et sa flexibilité logicielle en font un choix robuste pour tous types de systèmes embarqués.
