🔧 QDB-5A — TESTEUR DE COMPOSANTS AUTOMOBILES

🔵 1. INTRODUCTION

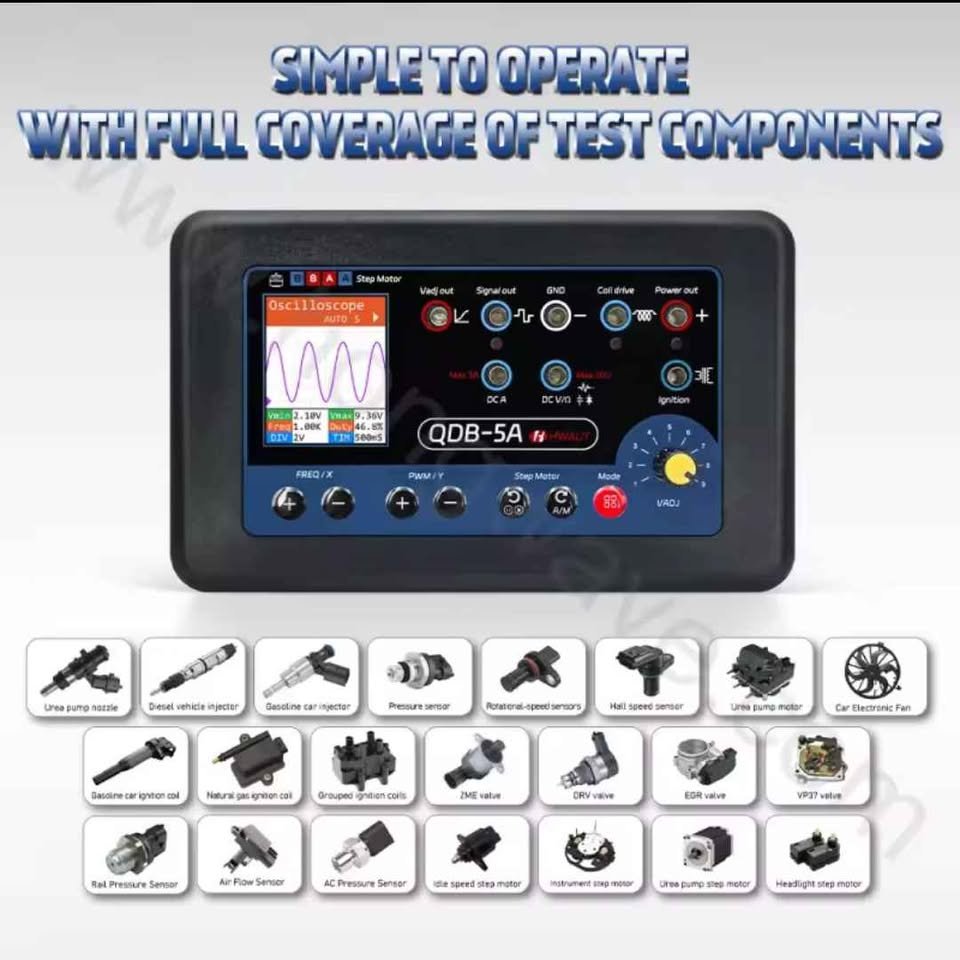

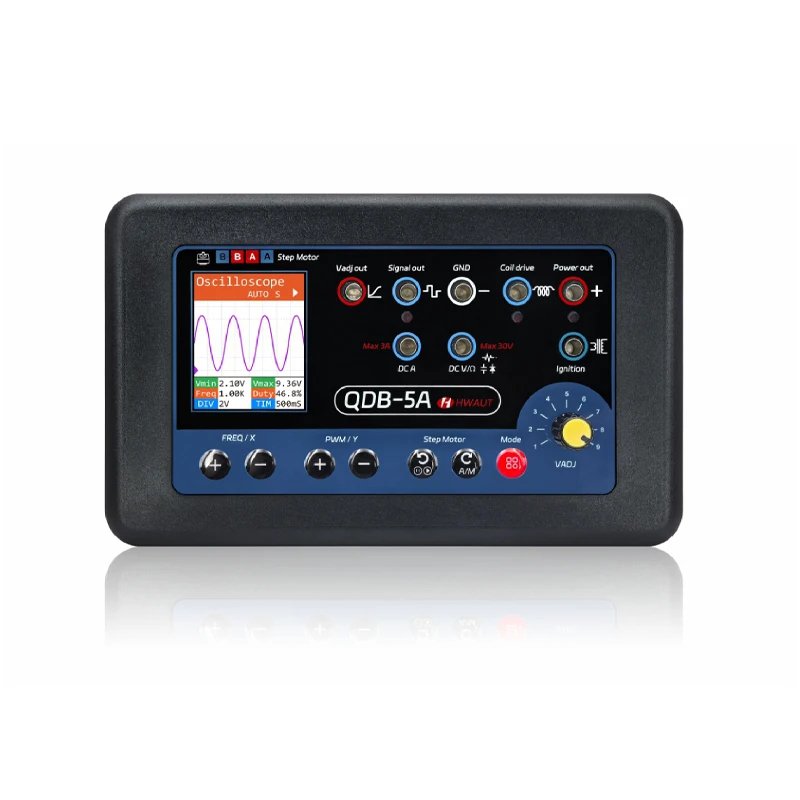

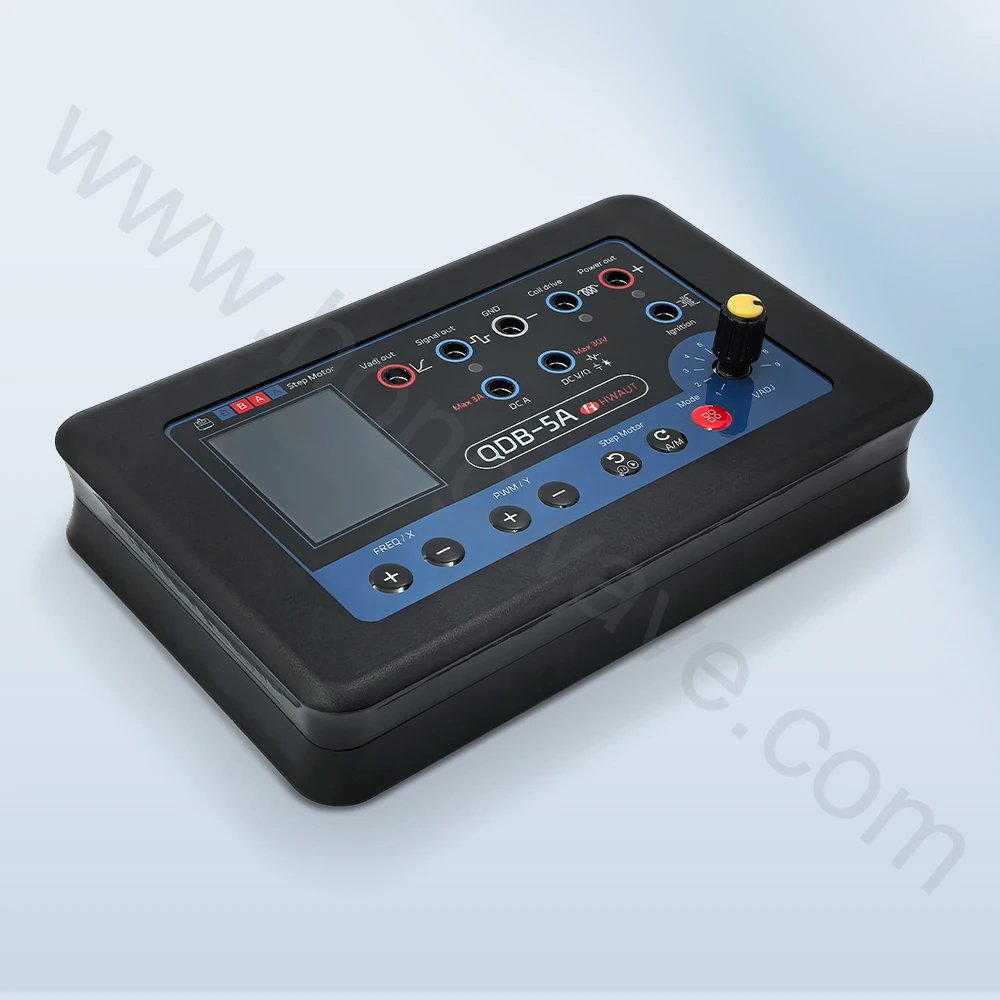

Le QDB-5A est un testeur électronique destiné au diagnostic des composants électriques et électromécaniques automobiles. Il permet au technicien de vérifier le fonctionnement de plusieurs éléments essentiels du moteur sans devoir remplacer immédiatement la pièce suspectée.

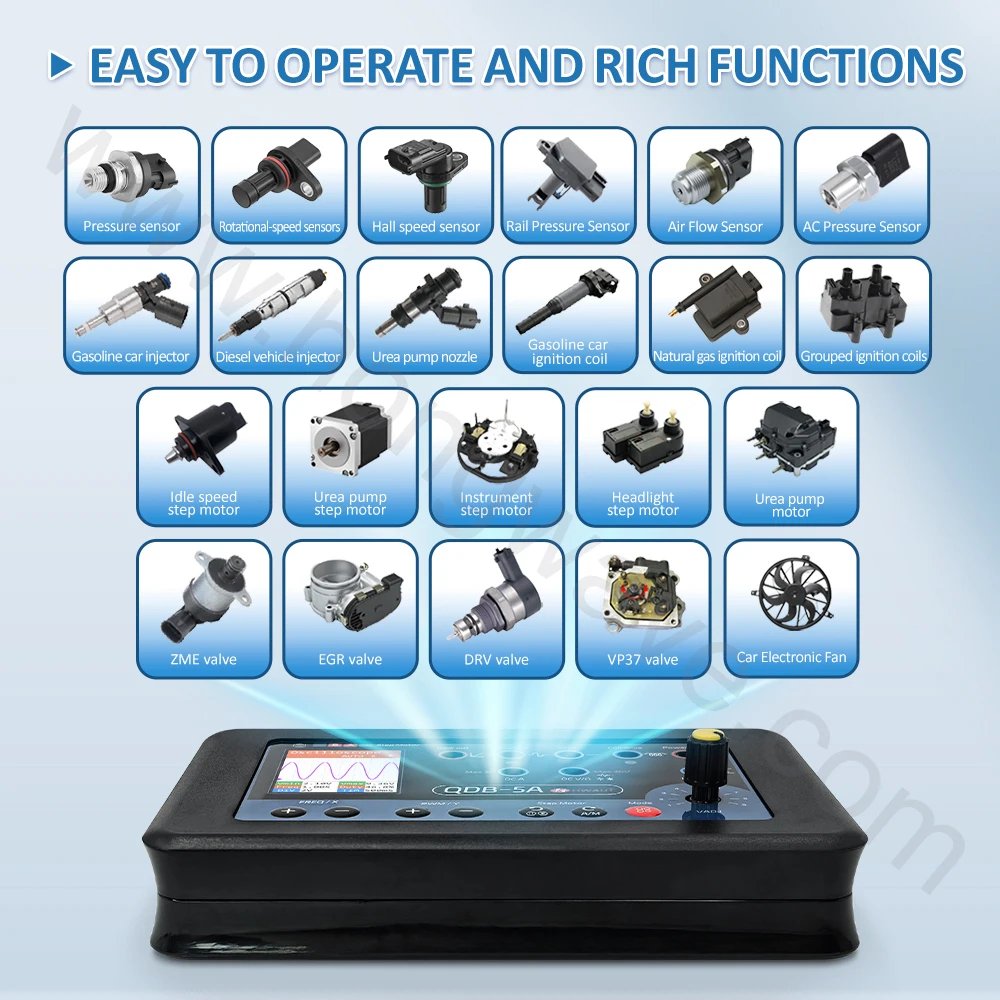

Il est principalement destiné au contrôle de :

🔥 Bobines d’allumage
⚙️ Moteurs pas à pas de ralenti
🔌 Électrovannes
💉 Injecteurs
🛠️ Actionneurs automobiles

Le principe consiste à envoyer au composant un signal électrique de commande approprié, puis à observer sa réaction.

🟢 2. OBJECTIF DU QDB-5A

Le principal objectif est de faciliter la recherche de panne.

Lorsqu’un moteur présente un problème, plusieurs composants peuvent être responsables. Le QDB-5A permet de tester directement certains éléments afin de déterminer s’ils réagissent correctement.

🎯 Il permet notamment de :

✅ Vérifier le fonctionnement d’un composant
✅ Identifier certains défauts électriques
✅ Vérifier la réaction mécanique d’un actionneur
✅ Réduire le temps de diagnostic
✅ Éviter le remplacement inutile de pièces
✅ Faciliter la maintenance automobile

🟠 3. DOMAINES D’APPLICATION

Le QDB-5A peut être utilisé dans :

🚗 Ateliers de réparation automobile

🔧 Garages mécaniques

⚡ Ateliers d’électricité automobile

🏫 Écoles et centres de formation

🧪 Laboratoires de diagnostic automobile

🏎️ Maintenance des véhicules

🔴 4. TEST DES BOBINES D’ALLUMAGE

6

⚙️ Fonction

La bobine d’allumage transforme la tension électrique disponible en une haute tension nécessaire à la production de l’étincelle aux bougies, selon le système d’allumage du véhicule.

Le QDB-5A peut être utilisé pour contrôler la réponse de certaines bobines compatibles.

🔍 Le test peut aider à rechercher :

❌ Bobine ne réagissant pas
❌ Défaut de commande
❌ Fonctionnement irrégulier
❌ Problème pouvant provoquer des ratés d’allumage

🚗 Symptômes possibles d’une bobine défectueuse

• Démarrage difficile
• Ratés moteur
• Perte de puissance
• Fonctionnement irrégulier
• Voyant moteur

⚠️ Attention

Les bobines d’allumage peuvent produire des tensions très élevées. Il faut donc respecter strictement la procédure et les limites du testeur.

🟣 5. TEST DU MOTEUR PAS À PAS DE RALENTI

6

⚙️ Fonction

Le moteur pas à pas de ralenti, lorsqu’il est présent sur le véhicule, participe au contrôle de l’air entrant lorsque le moteur fonctionne au ralenti.

🧪 Avec le QDB-5A

Le testeur peut commander les bobines du moteur pas à pas compatible afin d’observer son déplacement.

🔍 Défauts possibles

❌ Moteur bloqué
❌ Enroulement défectueux
❌ Absence de déplacement
❌ Réponse irrégulière

🚗 Symptômes sur le véhicule

• Ralenti instable
• Régime moteur trop élevé
• Calage du moteur
• Difficulté à maintenir le ralenti

🟡 6. TEST DES ÉLECTROVANNES

6

⚙️ Fonction

Une électrovanne est un composant qui utilise une commande électrique pour contrôler le passage d’un fluide ou d’un gaz.

Le QDB-5A peut permettre de vérifier la réaction d’une électrovanne compatible.

🔧 Exemples

• Électrovanne de purge
• Électrovanne de commande pneumatique
• Électrovanne utilisée dans certains systèmes moteur

🔍 Le test permet de vérifier :

✅ Activation de la bobine
✅ Réaction mécanique
✅ Présence éventuelle d’un blocage
✅ Réponse électrique

🔵 7. TEST DES INJECTEURS

5

💉 Fonction

L’injecteur est chargé de délivrer le carburant au moteur selon la commande du système d’injection.

Le QDB-5A peut servir à vérifier la réponse électrique de certains injecteurs compatibles.

🔍 Le test peut révéler :

❌ Absence de réponse
❌ Bobine électrique défectueuse
❌ Réponse irrégulière
❌ Problème de commande

⚠️ Important

Un test électrique ne permet pas à lui seul de confirmer la qualité du débit ou de la pulvérisation. Pour cela, un banc de test d’injecteurs approprié est nécessaire.

🟢 8. TEST DES ACTIONNEURS AUTOMOBILES

6

⚙️ Fonction

Les actionneurs transforment une commande électrique en mouvement mécanique.

Selon la compatibilité du QDB-5A, certains actionneurs peuvent être commandés afin de vérifier leur réaction.

🛠️ Exemples

• Actionneurs de systèmes moteur
• Moteurs électriques
• Certains mécanismes de commande
• Actionneurs compatibles avec une commande électrique adaptée

🔍 On peut observer :

✅ Mouvement
✅ Sens de fonctionnement
✅ Réponse à la commande
✅ Blocage éventuel

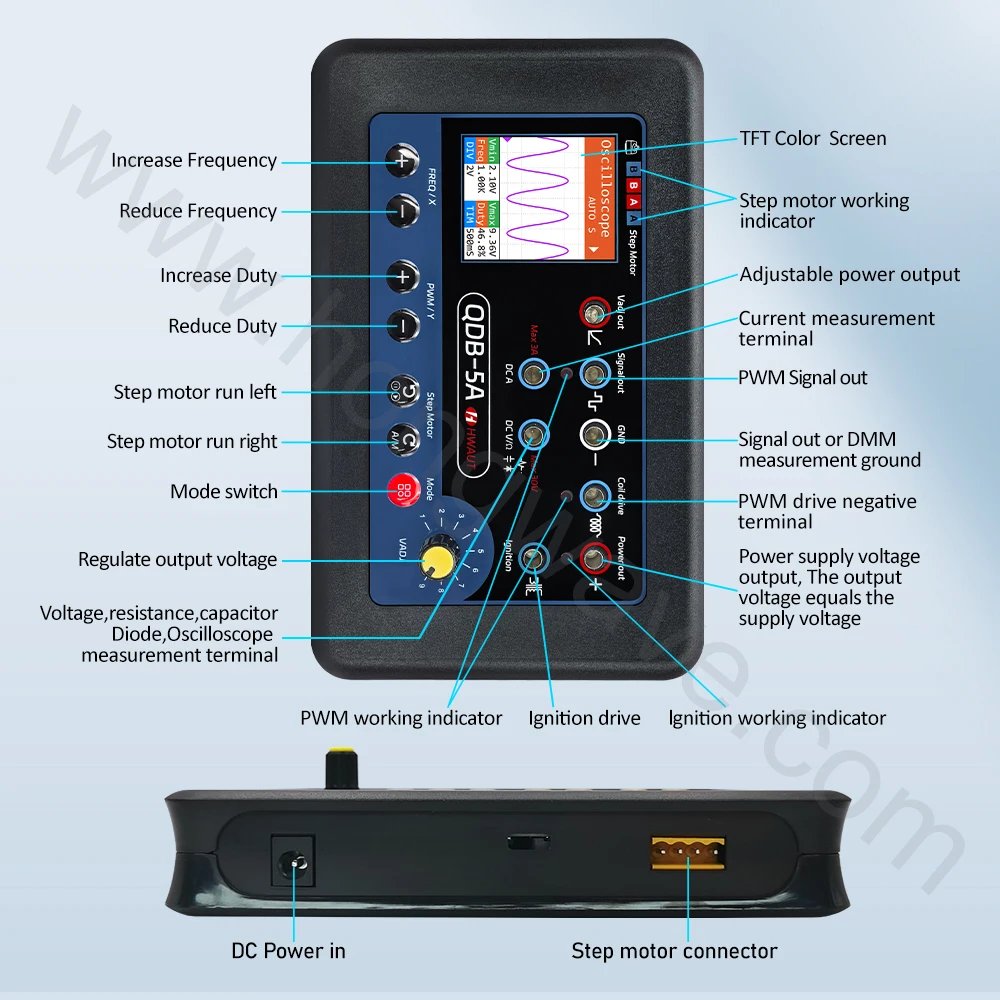

🟤 9. PRINCIPE DE FONCTIONNEMENT

Le fonctionnement général peut être résumé ainsi :

🔌 Alimentation

⬇️

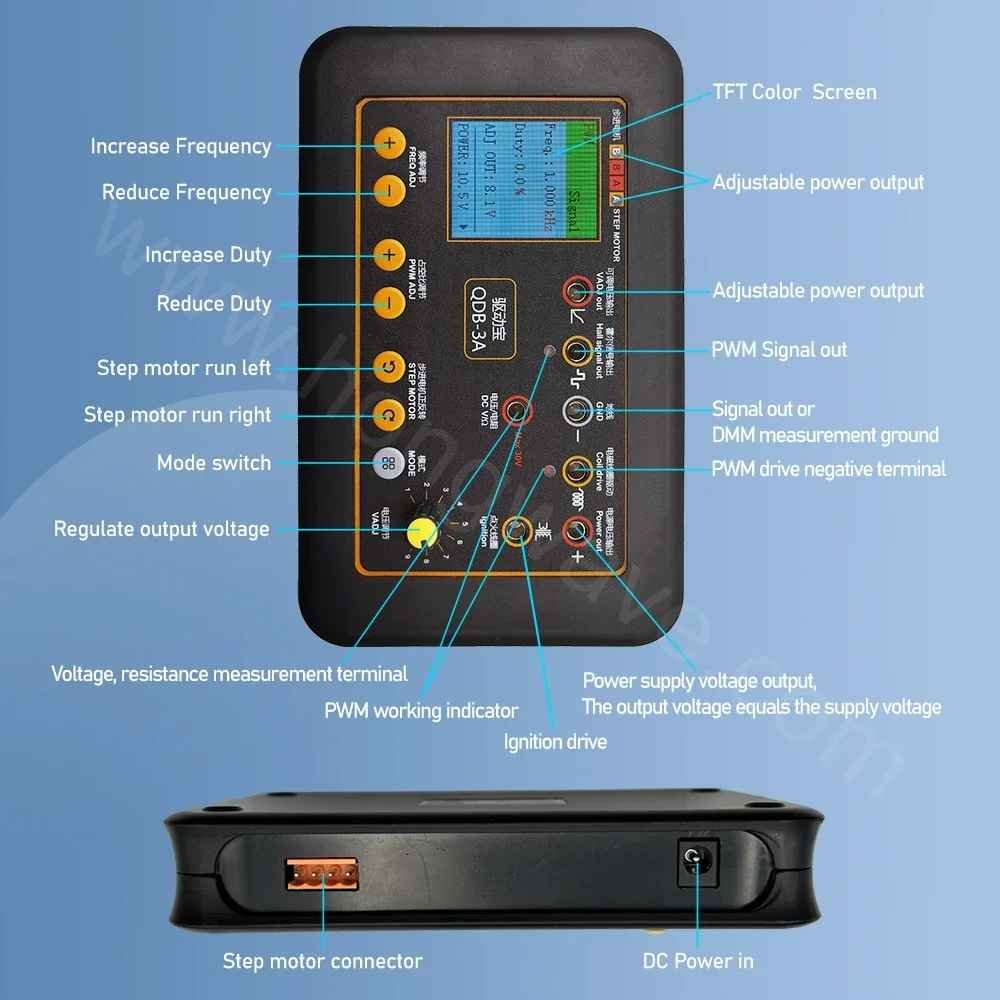

🎛️ Sélection de la fonction

⬇️

⚡ Génération du signal de commande

⬇️

🔧 Connexion au composant

⬇️

⚙️ Réaction électrique ou mécanique

⬇️

👨‍🔧 Analyse du résultat

Le technicien compare ensuite le comportement observé avec les spécifications du composant.

🧰 10. PROCÉDURE GÉNÉRALE D’UTILISATION

Étape 1️⃣ — Identifier le composant

Déterminer s’il s’agit d’une bobine, d’un injecteur, d’une électrovanne, d’un moteur pas à pas ou d’un autre actionneur.

Étape 2️⃣ — Vérifier la compatibilité

🔍 Vérifier :

• tension ;
• nombre de broches ;
• type de commande ;
• polarité ;
• brochage.

Étape 3️⃣ — Déconnecter correctement

⚠️ Le composant doit être isolé du calculateur ou du circuit du véhicule lorsque la procédure de test l’exige.

Étape 4️⃣ — Connecter le QDB-5A

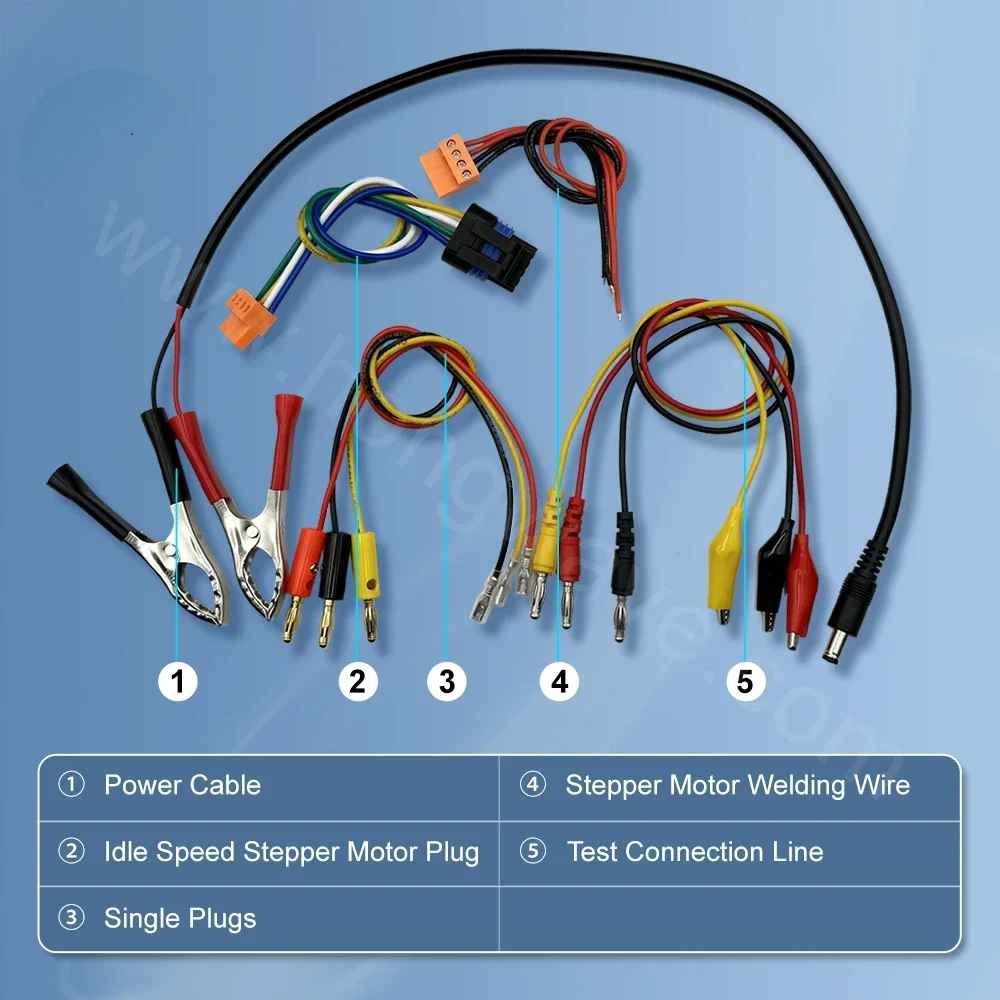

Brancher l’adaptateur approprié au composant.

Étape 5️⃣ — Effectuer le test

Sélectionner la fonction correspondant au composant et appliquer le signal prévu.

Étape 6️⃣ — Observer

👀 Vérifier :

• mouvement ;
• bruit ;
• activation ;
• réaction électrique ;
• fonctionnement régulier.

Étape 7️⃣ — Conclure

Comparer le résultat aux valeurs et au comportement attendus.

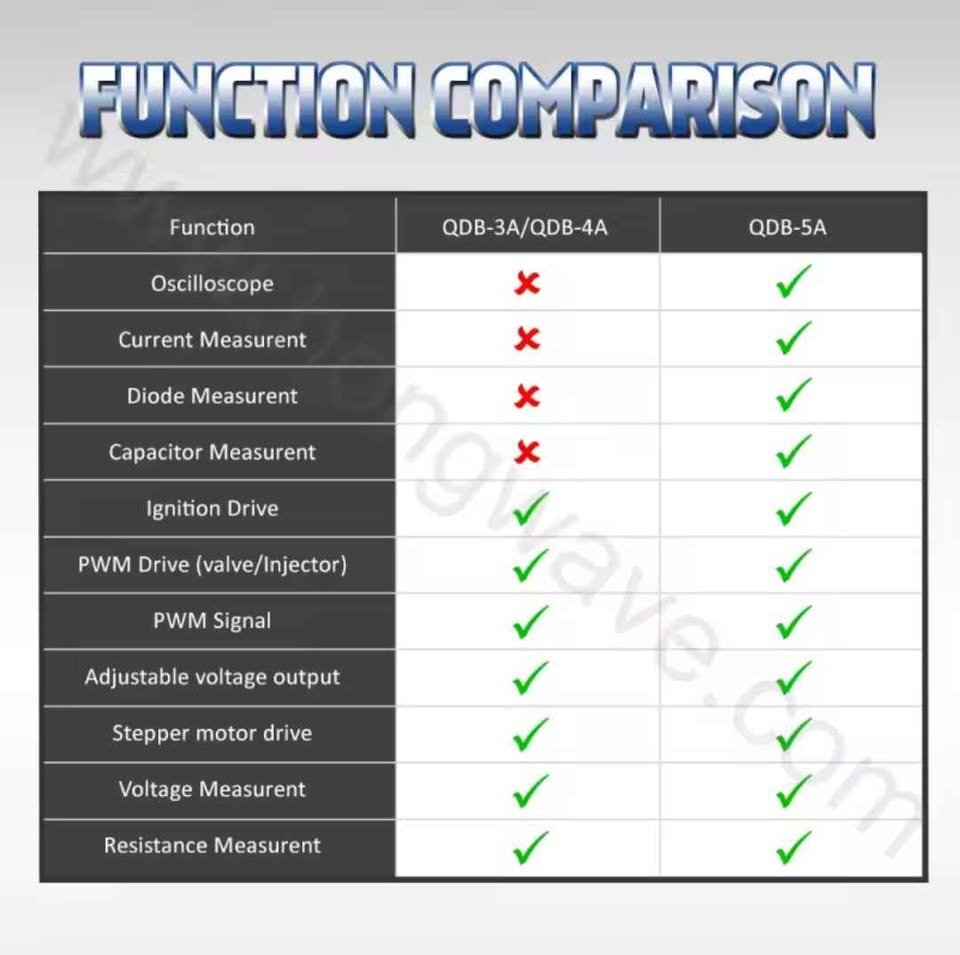

📊 11. TABLEAU RÉCAPITULATIF

⚠️ 12. PRÉCAUTIONS DE SÉCURITÉ

🛑 Ne jamais effectuer un branchement au hasard.

⚡ Respecter impérativement la tension et le courant admissibles.

🔌 Vérifier le brochage avant de connecter le testeur.

🔥 Faire particulièrement attention aux bobines d’allumage à cause de la haute tension.

💉 Pour les injecteurs haute pression, notamment certains systèmes d’injection directe, ne pas improviser un test sous pression.

🚫 Ne pas court-circuiter les sorties.

📖 Toujours privilégier la notice du QDB-5A et les données techniques du composant testé.

⭐ 13. AVANTAGES DU QDB-5A

✅ Avantages

🔧 Polyvalent — plusieurs familles de composants peuvent être testées.

⏱️ Gain de temps — facilite le diagnostic en atelier.

💰 Économie — permet de vérifier une pièce avant de la remplacer.

🎯 Diagnostic ciblé — permet de distinguer certains défauts électriques.

🧰 Pratique — particulièrement intéressant pour les techniciens automobiles.

❗ 14. LIMITES

Le QDB-5A ne remplace pas tous les équipements de diagnostic.

Il ne permet pas nécessairement de :

❌ Diagnostiquer l’ensemble du calculateur moteur.

❌ Mesurer tous les paramètres électriques du véhicule.

❌ Vérifier seul la compression du moteur.

❌ Confirmer le débit réel d’un injecteur.

❌ Remplacer un oscilloscope automobile dans toutes les situations.

❌ Diagnostiquer tous les défauts mécaniques.

Il doit donc être considéré comme un outil complémentaire de diagnostic.

🏁 15. CONCLUSION

Le QDB-5A est un outil intéressant pour la maintenance et le diagnostic automobile. Il permet de contrôler différents composants tels que les bobines d’allumage 🔥, moteurs pas à pas ⚙️, électrovannes 🔌, injecteurs 💉 et actionneurs 🛠️.

Son utilisation permet au technicien de gagner du temps et de mieux identifier l’origine d’une panne avant de procéder au remplacement d’une pièce.

🌟 En résumé :

QDB-5A → Tester 🔧 → Observer 👀 → Comparer 📊 → Diagnostiquer 🚗 → Réparer ✅

Le résultat d’un test doit toutefois toujours être interprété en fonction des caractéristiques précises du composant et de la procédure du fabricant.
