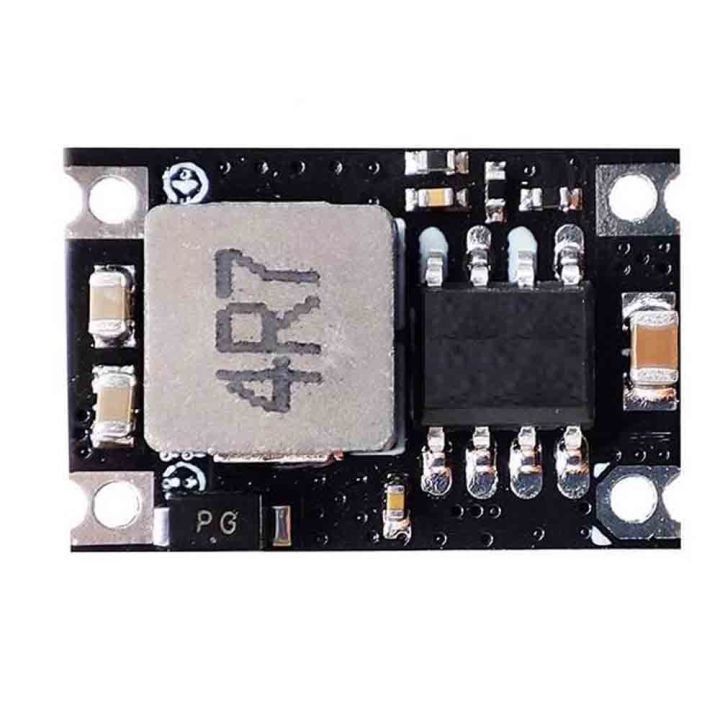

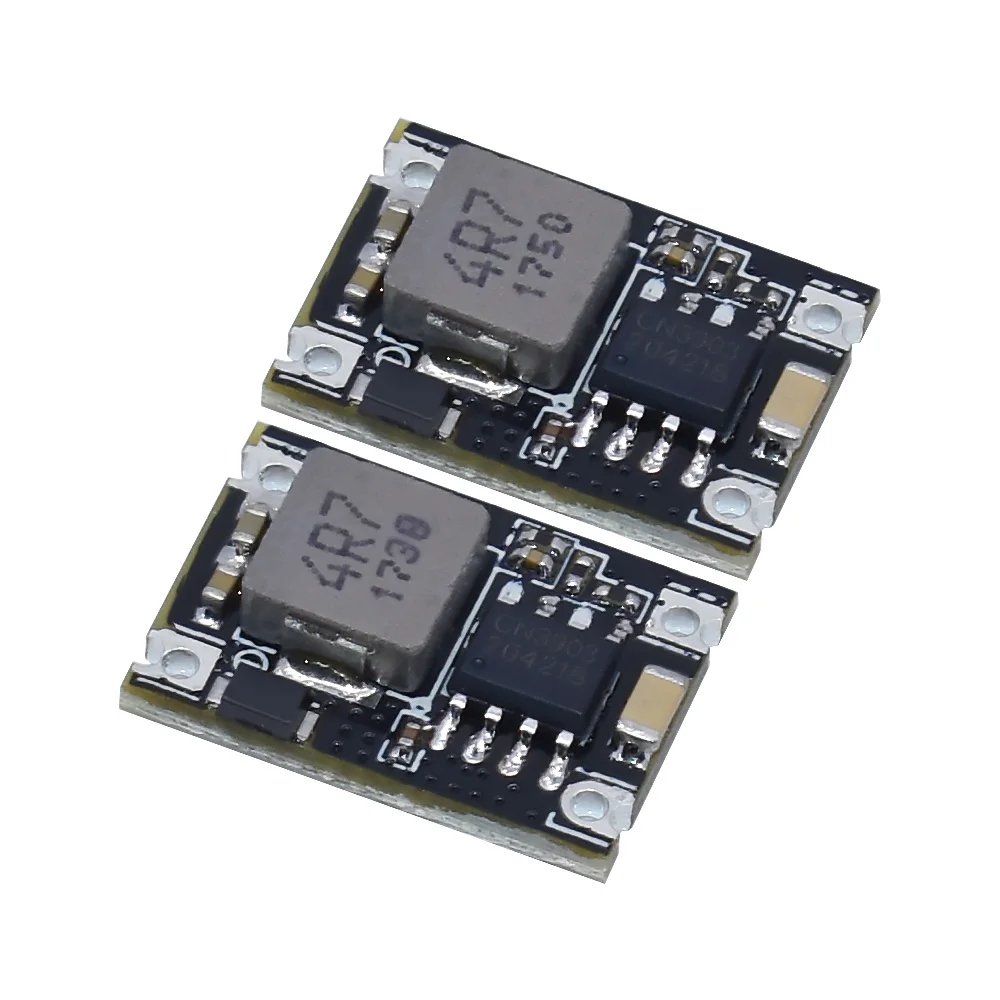

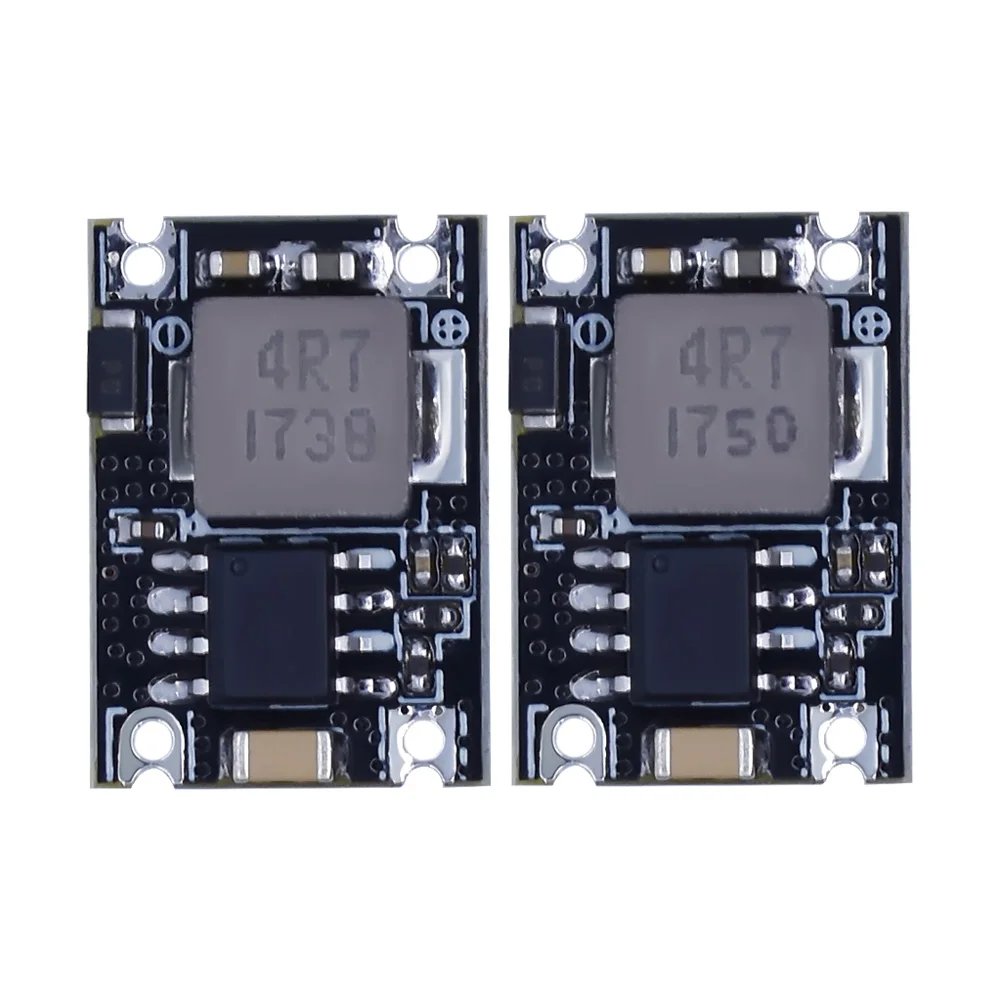

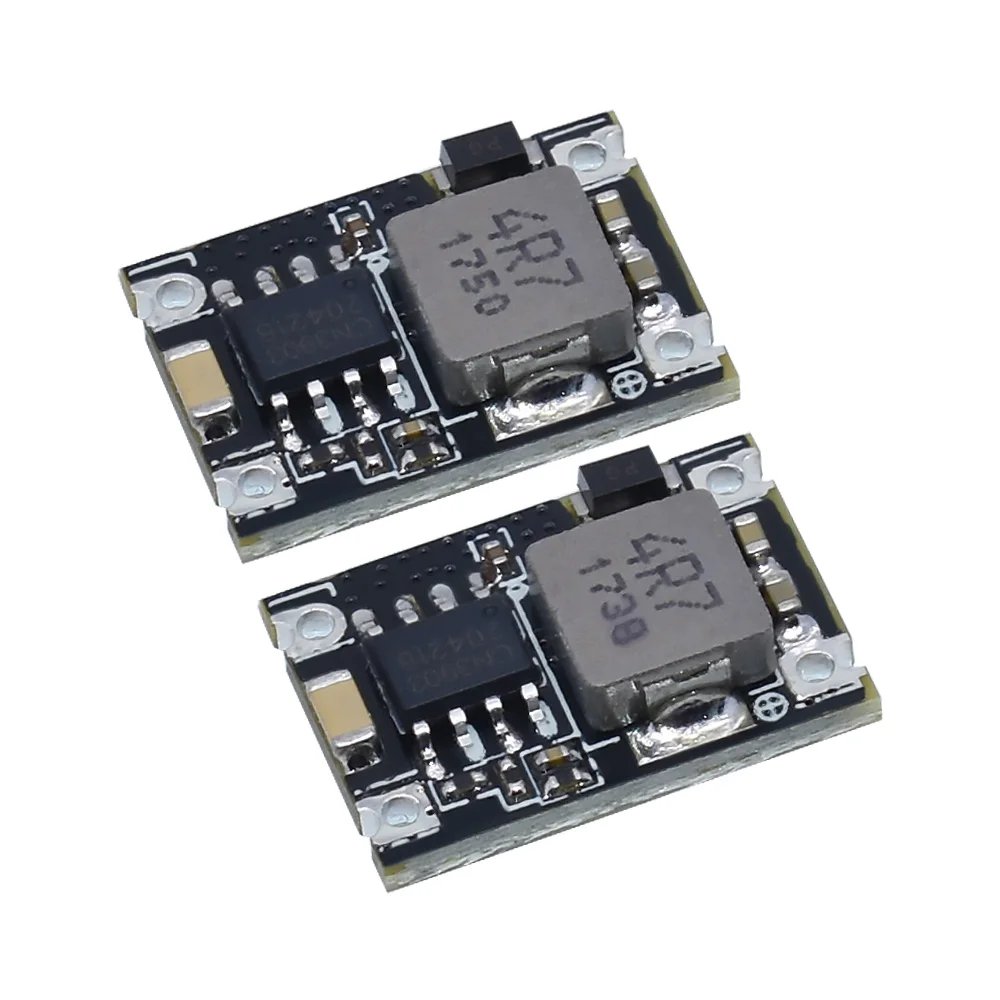

🔌 Convertisseur Buck CN3903 DC-DC 30V → 3.3V 5V 12V / 3A

Le CN3903 est un module abaisseur (buck) haute performance conçu pour fournir une tension stable de 5V 3.3V 12V fixe  à partir d’une entrée continue allant jusqu’à 30V.
Il est idéal pour l’alimentation de circuits logiques, microcontrôleurs, modules de communication et périphériques USB.

📊 Caractéristiques techniques

🔧 1. Caractéristiques communes (les 3 modèles)

Ces modules utilisent tous le même circuit CN3903, donc ils partagent les mêmes bases :

• 🔌 Type : Convertisseur abaisseur (Buck DC-DC)
• 🔋 Tension d’entrée : 5V à 30V (jusqu’à ~36–40V max selon datasheet)
• ⚡ Courant de sortie : jusqu’à 3A (max)
• 📡 Fréquence de commutation : ~500 kHz
• ⚙️ Rendement : jusqu’à ~96%
• 🌡️ Température de fonctionnement : -40°C à +85°C
• 📏 Dimensions : environ 17 × 12 mm
• 🔒 Protections :
  • Court-circuit
  • Surcharge / surintensité
  • Surchauffe
  • Sur-tension

⚡ 2. Différence entre les 3 modèles

La seule vraie différence est la tension de sortie fixe :

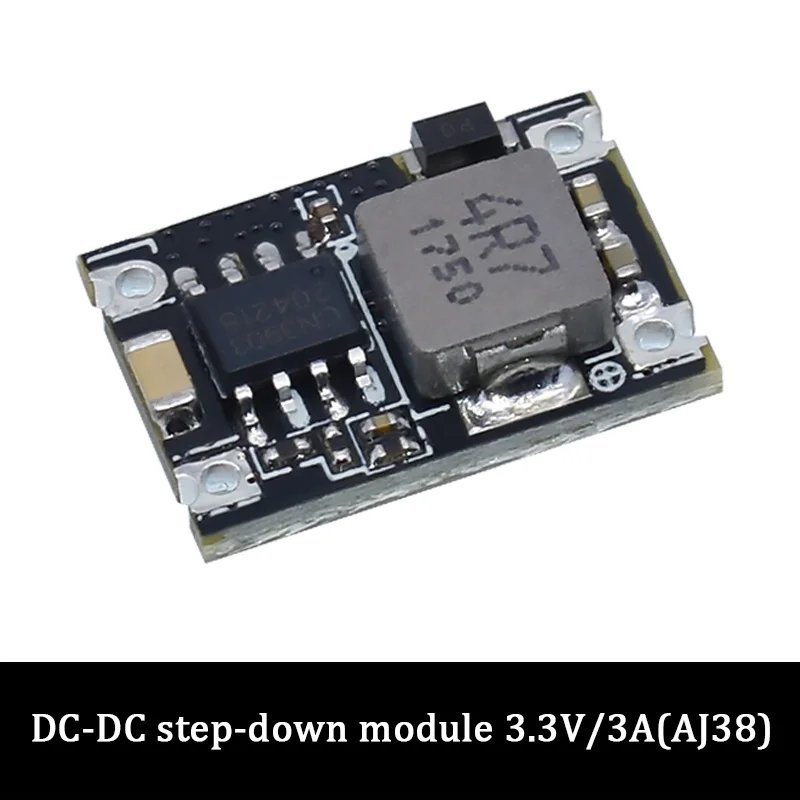

🔵 Modèle 3.3V / 3A

• Sortie : 3.3V
• Idéal pour :
  • ESP8266 / ESP32
  • Microcontrôleurs
  • Modules RF / capteurs

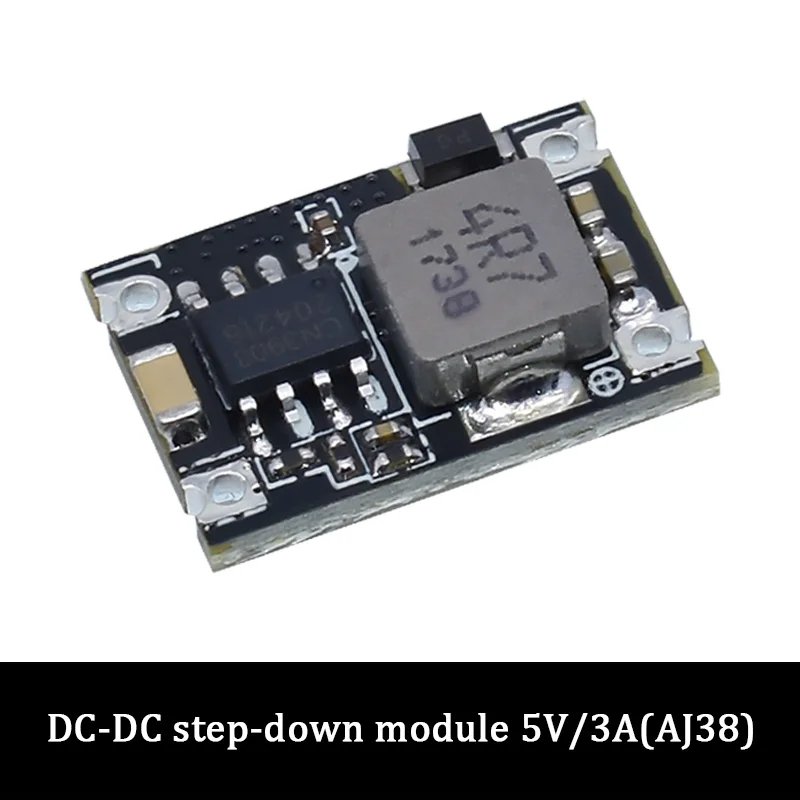

🟢 Modèle 5V / 3A

• Sortie : 5V
• Idéal pour :
  • Arduino
  • USB / Raspberry Pi
  • Caméras / modules USB

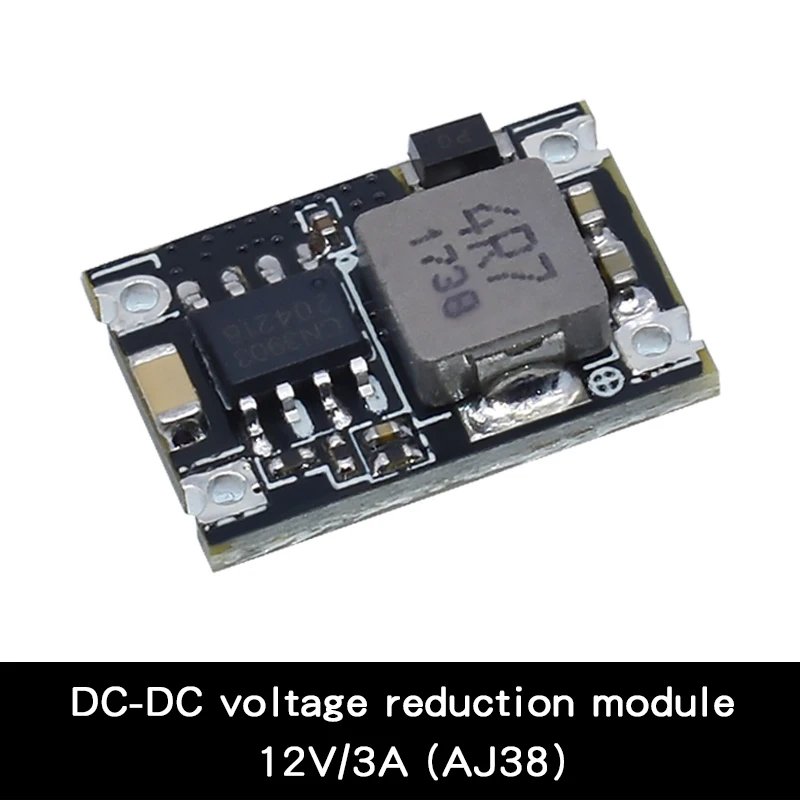

🔴 Modèle 12V / 3A

• Sortie : 12V
• Idéal pour :
  • LED 12V
  • Ventilateurs
  • Systèmes automobiles

📊 Résumé rapide

⚠️ Remarques importantes

• Le courant 3A est max, recommandé en pratique :
  👉 2A continu sans refroidissement
• Le module n’est pas isolé (GND commun)
• Attention à la dissipation thermique à forte charge
