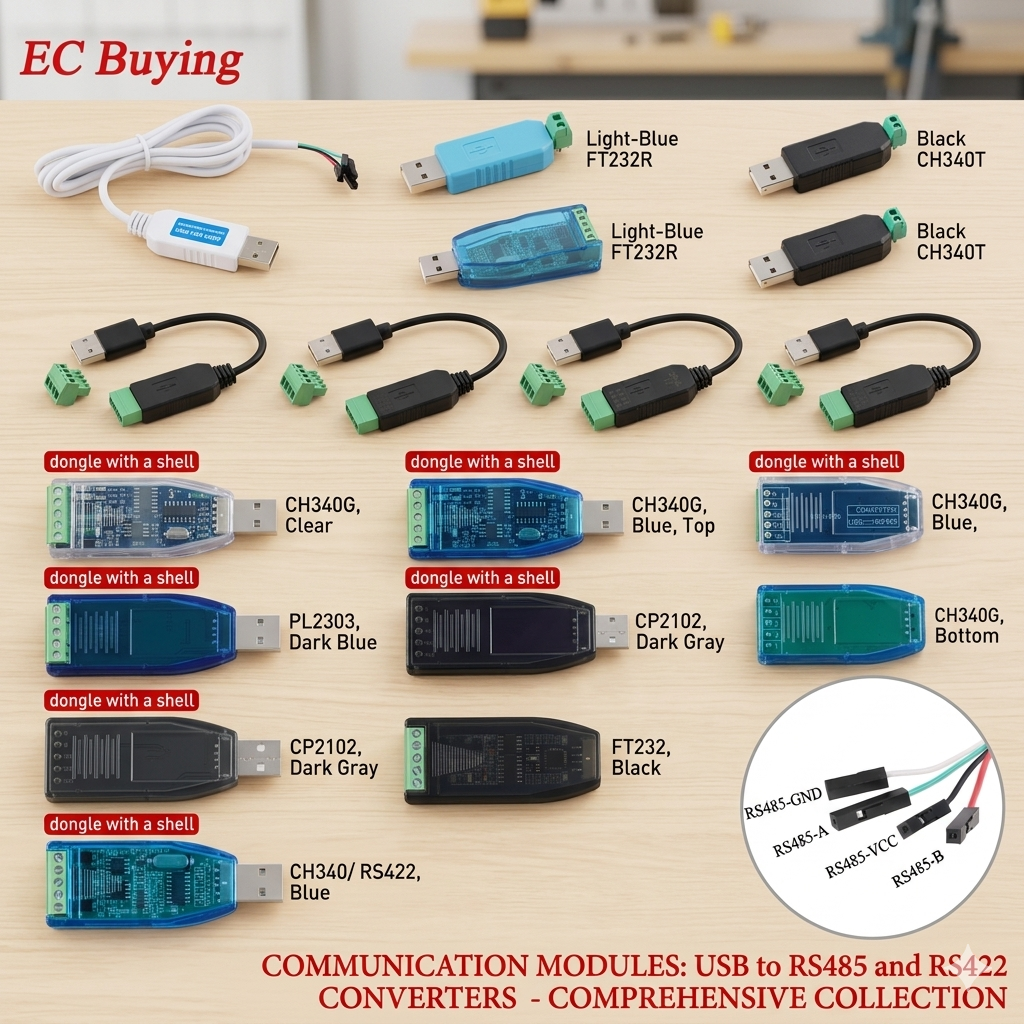

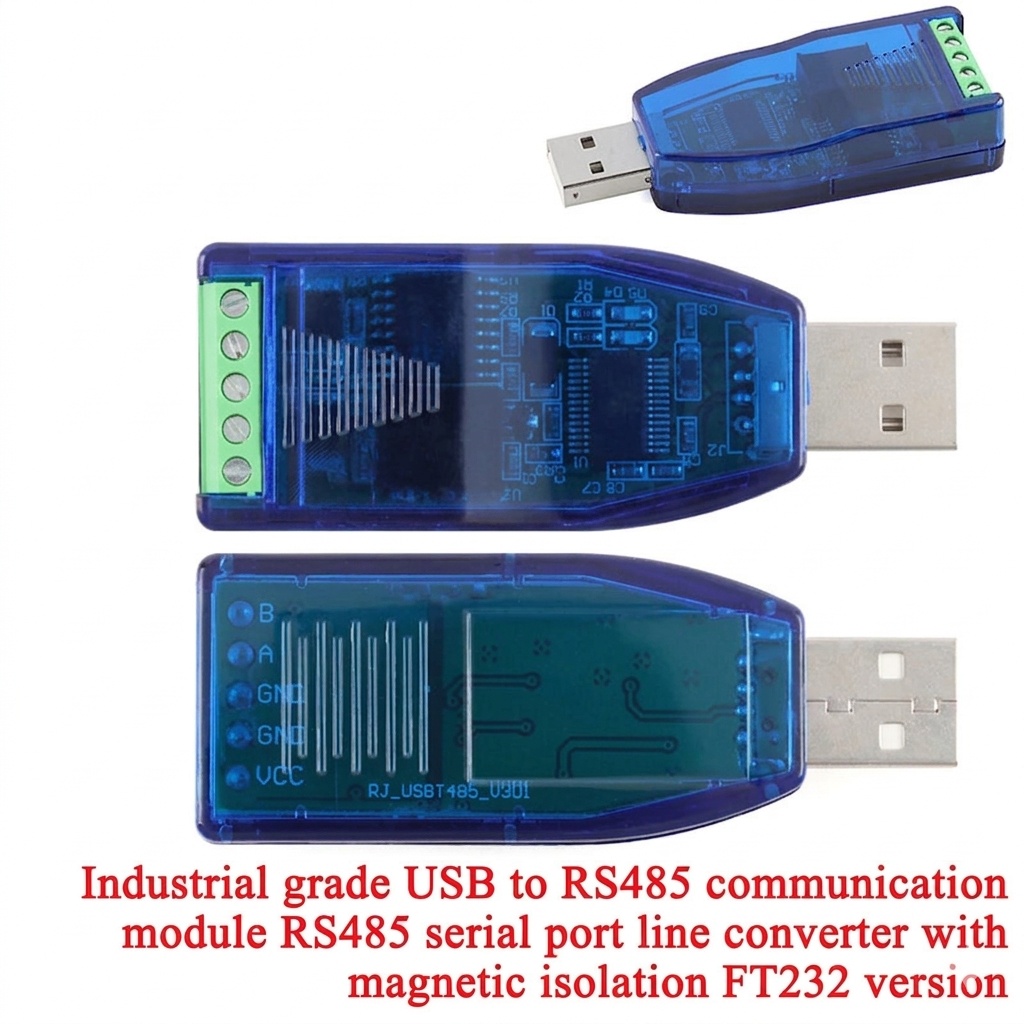

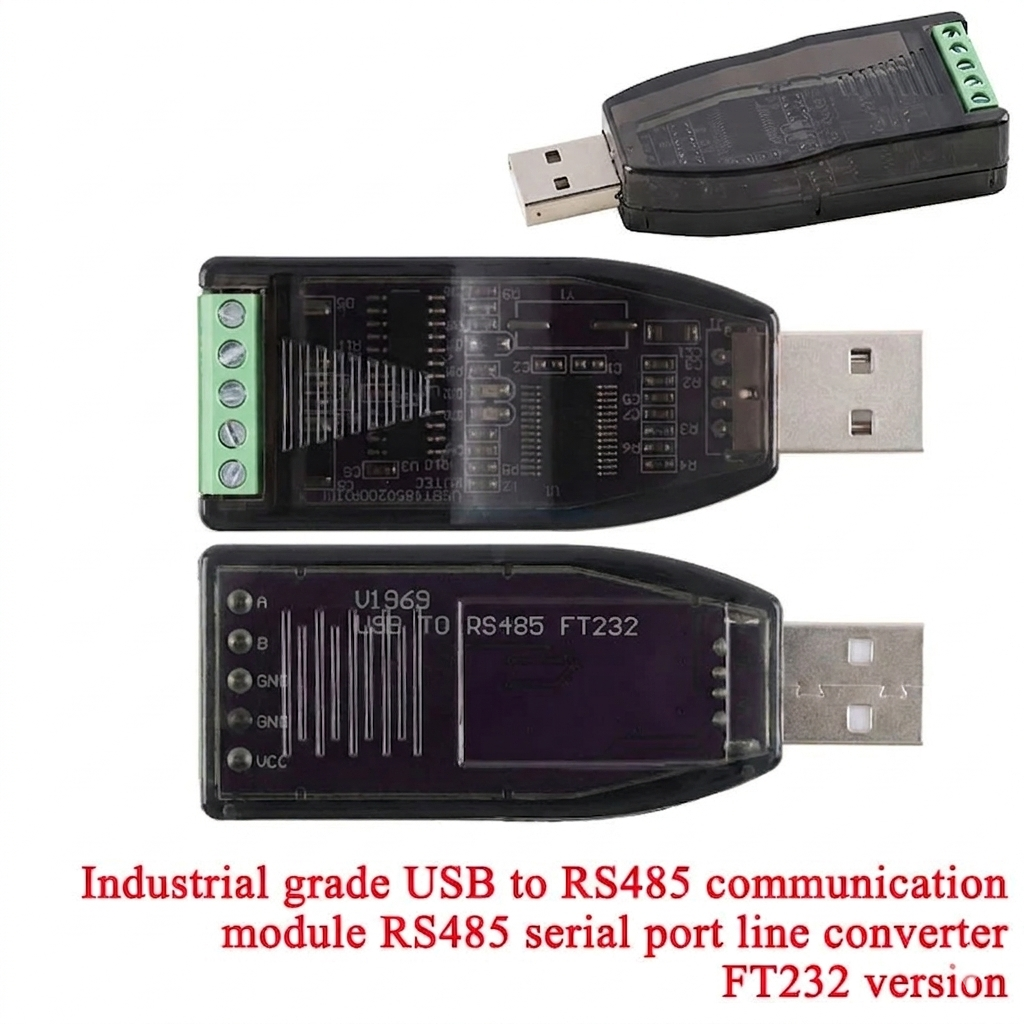

FT232 with Isolation

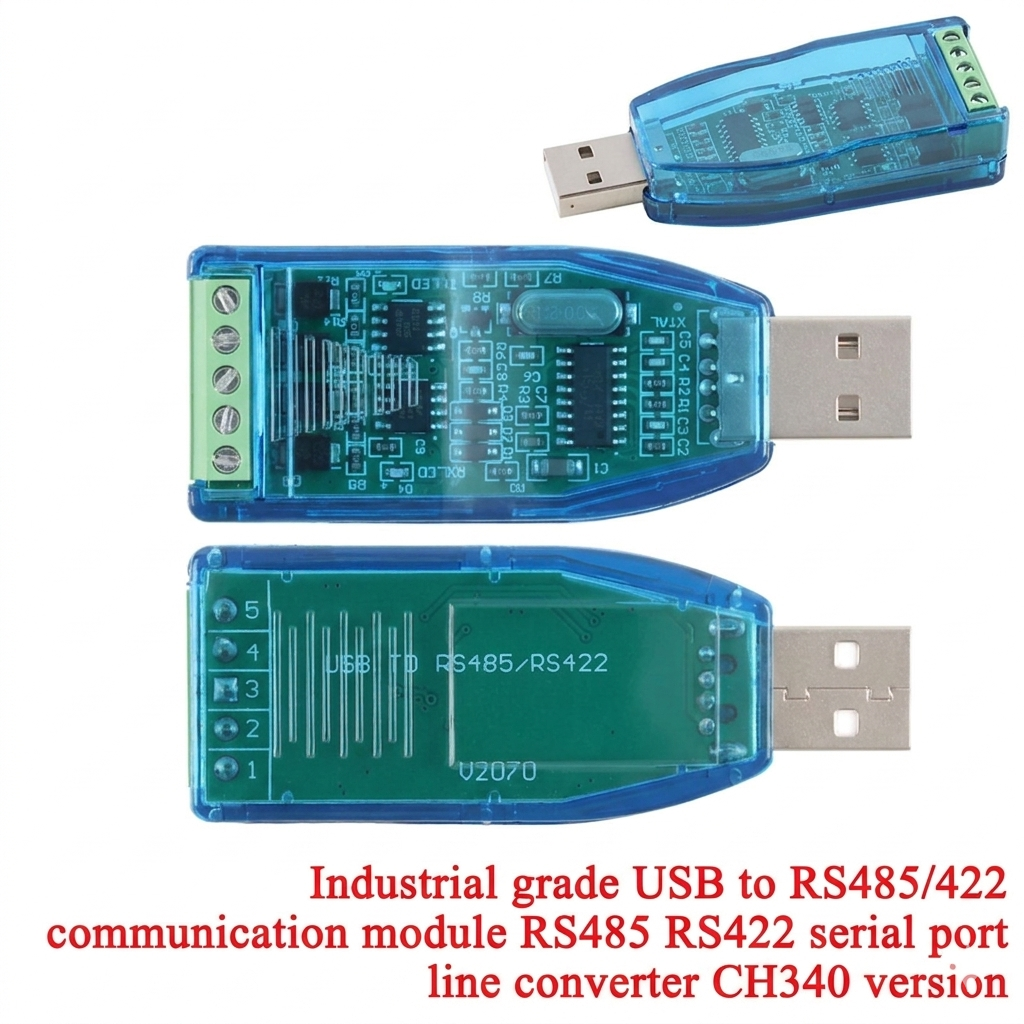

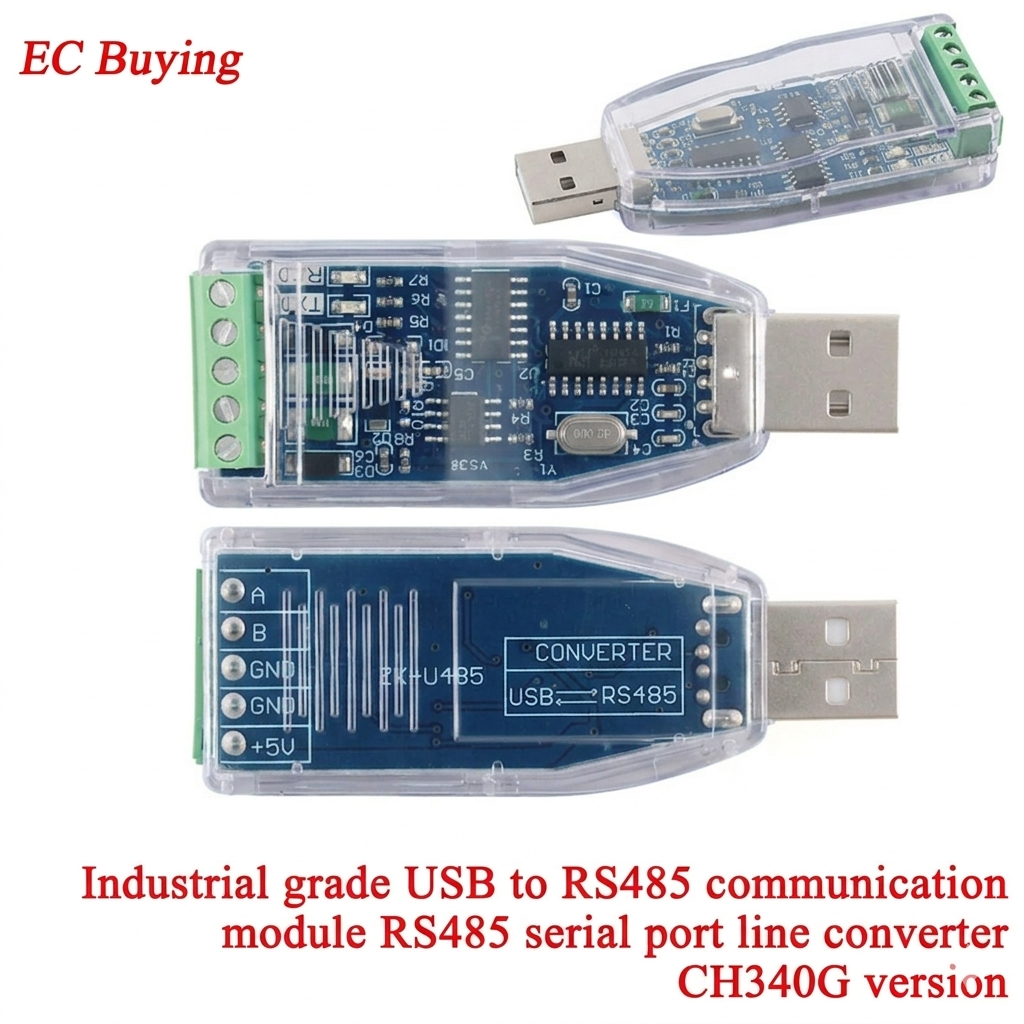

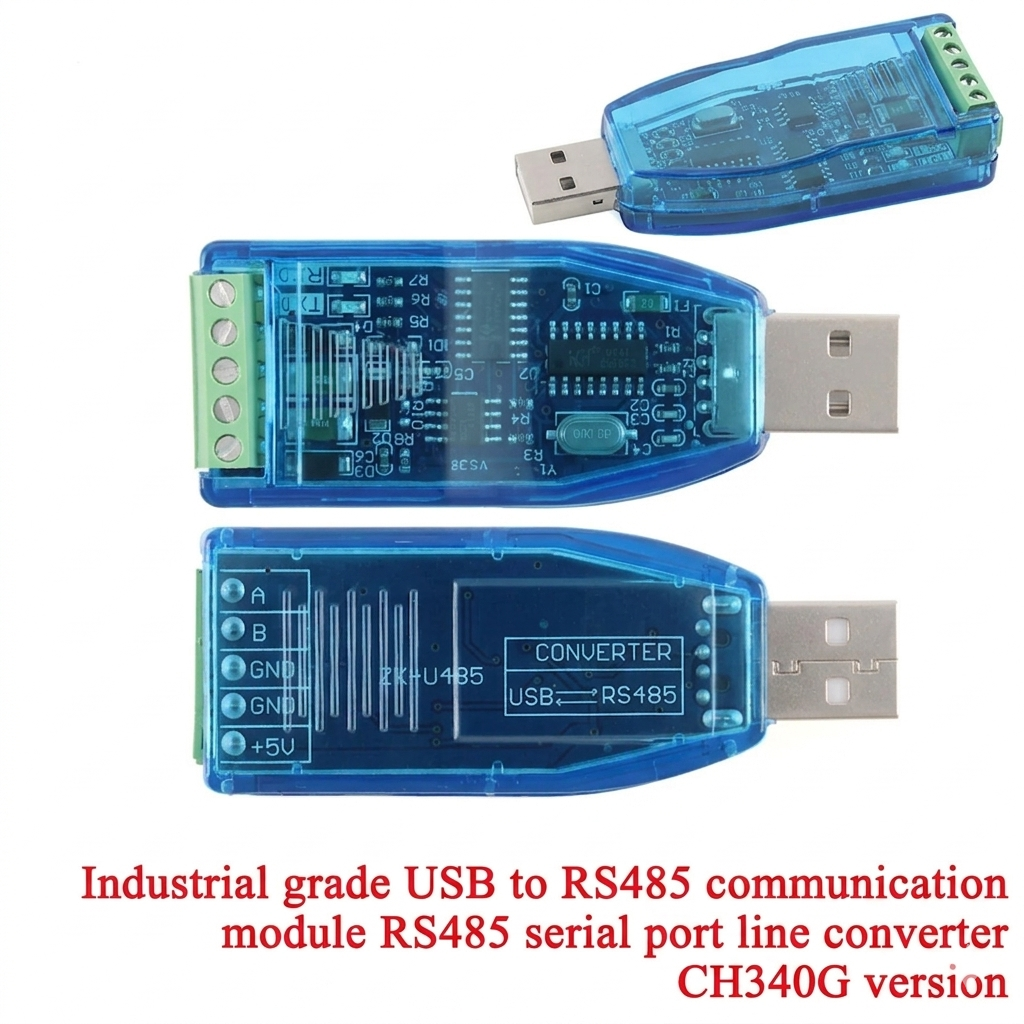

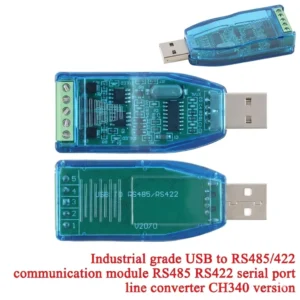

USB To RS485 CH340G

🌟 Aperçu Technique

• Puce intégrée : 🧠 CH340G. Il s’agit d’une puce très fiable, largement utilisée dans les projets Arduino et les communications série. Elle est reconnue par la plupart des systèmes d’exploitation modernes, bien qu’elle puisse nécessiter l’installation du pilote CH340 spécifique.

• Design : Boîtier transparent permettant de visualiser le circuit imprimé et les composants, ce qui est utile pour le diagnostic visuel.

• Connectivité : Bornier à vis (5 broches) pour une connexion solide aux câbles RS485.

📌 Brochage (Pinout)

D’après l’inscription sur le circuit imprimé (PCB) visible sur la photo, voici comment connecter vos fils :

🚀 Applications Courantes

Ce module est polyvalent et parfaitement adapté pour :

• Communication Modbus RTU : Très utilisé pour interroger des instruments de mesure, des variateurs de vitesse ou des API.

• Automatisation : Idéal pour relier un PC de supervision à des équipements industriels sur de longues distances (le RS485 peut atteindre jusqu’à 1200 mètres).

• Projets d’électronique : Parfait pour tester et déboguer des protocoles de communication entre plusieurs microcontrôleurs (Arduino, ESP32, STM32) et un PC.

💡 Conseil d’expert

Pour garantir une communication stable, surtout sur de longues distances :

1. Terminaison : Si vous avez plusieurs appareils sur le bus RS485, n’oubliez pas de placer une résistance de 120 Ohms entre les bornes A et B au début et à la fin de la ligne.

2. Gestion des pilotes : Si votre ordinateur ne détecte pas le port COM, téléchargez et installez les derniers pilotes officiels « CH340 driver ».

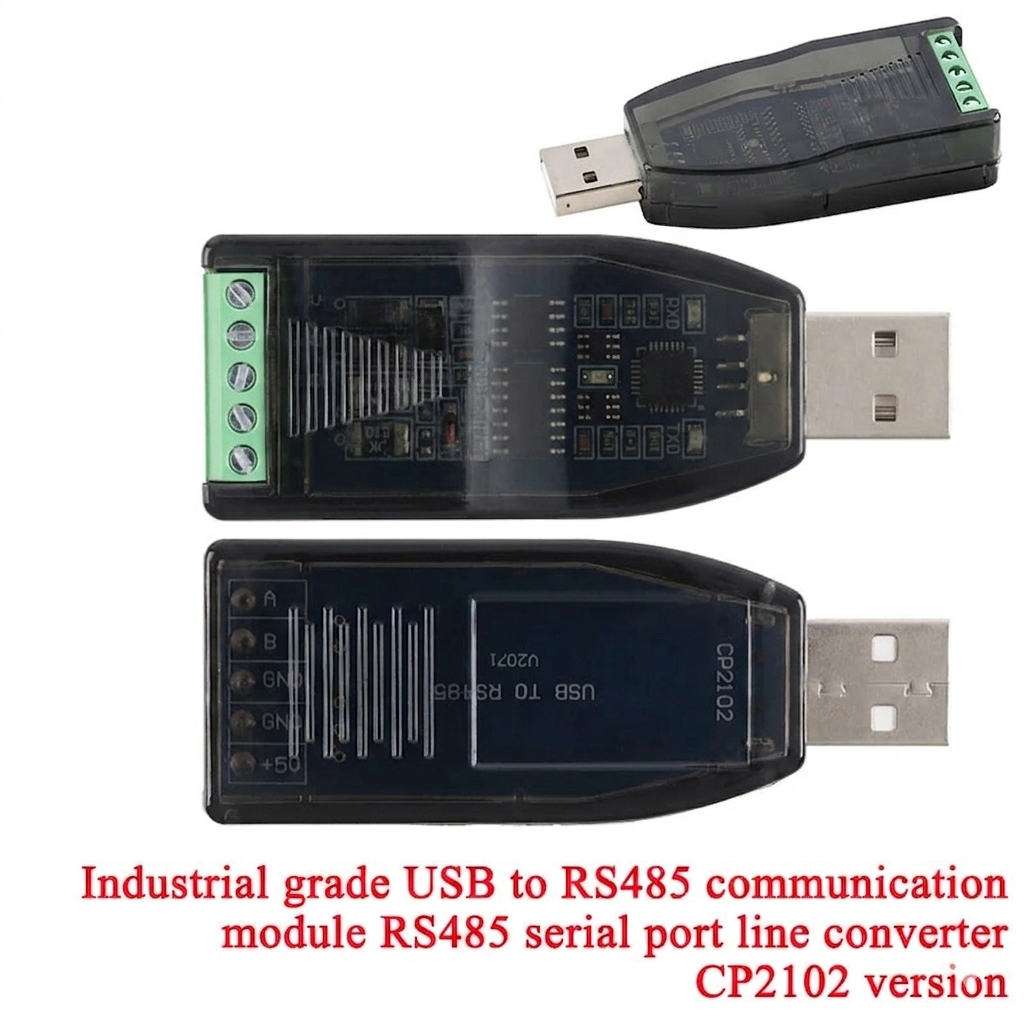

USB To RS485 CP2102

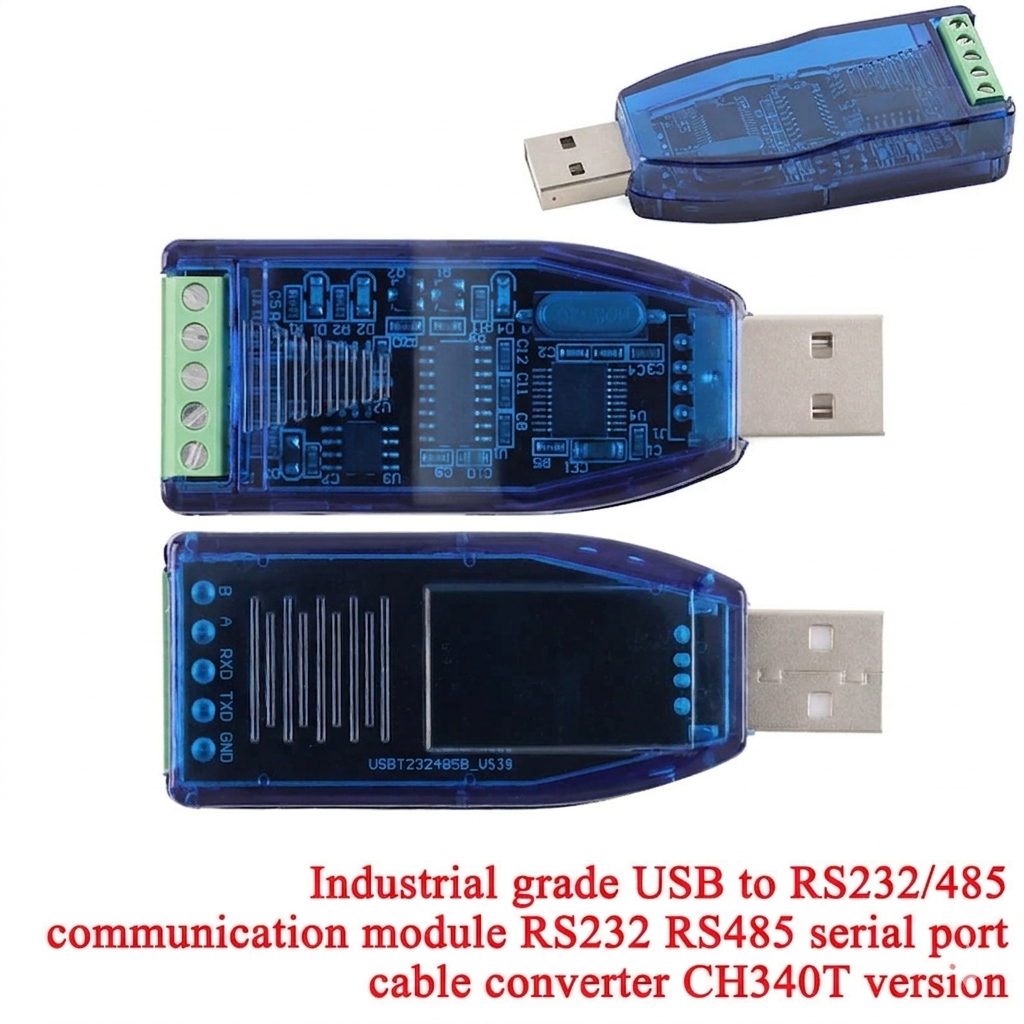

USB-RS232 485 CH340T

🌟 Aperçu Technique

• Puce intégrée : 🧠 CH340T. Une variante optimisée de la famille CH340, connue pour sa grande polyvalence dans la conversion de protocoles série.

• Dualité (RS232/RS485) : Il est conçu pour s’adapter à deux types de liaisons série industrielles très courantes.

• Design : Boîtier bleu translucide robuste avec un bornier à vis amovible pour une connexion rapide.

📌 Brochage (Pinout)

D’après l’inscription sur le boîtier, le câblage diffère légèrement des modèles 100% RS485 :

🚀 Pourquoi utiliser ce modèle ?

Ce convertisseur est idéal si vous ne savez pas quel protocole vous allez rencontrer sur le terrain :

• Diagnostic multi-protocole : Parfait pour les maintenanciers qui interviennent sur des machines variées.

• Équipements Legacy (Anciens) : Le RS232 est souvent présent sur des automates ou des instruments de mesure plus anciens.

• Bus de terrain modernes : Le RS485 permet de gérer des réseaux plus complexes (Modbus RTU) sur de grandes longueurs.

💡 Conseils d’utilisation

1. Ne mélangez pas les protocoles : Vous ne pouvez pas utiliser le RS232 et le RS485 simultanément. Assurez-vous d’utiliser les bornes appropriées selon votre appareil cible.

2. Pilotes : Comme tous les modules basés sur la famille CH340, l’installation du pilote est indispensable. Une fois branché, votre PC créera un port COM virtuel dans le gestionnaire de périphériques.

3. Vérification : Si la communication ne passe pas, assurez-vous que les paramètres série (Baudrate, Parité, Bits de données) correspondent exactement à ceux de votre appareil (ex: 9600, 8, N, 1).

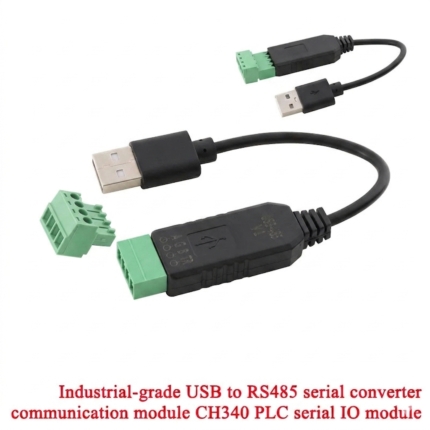

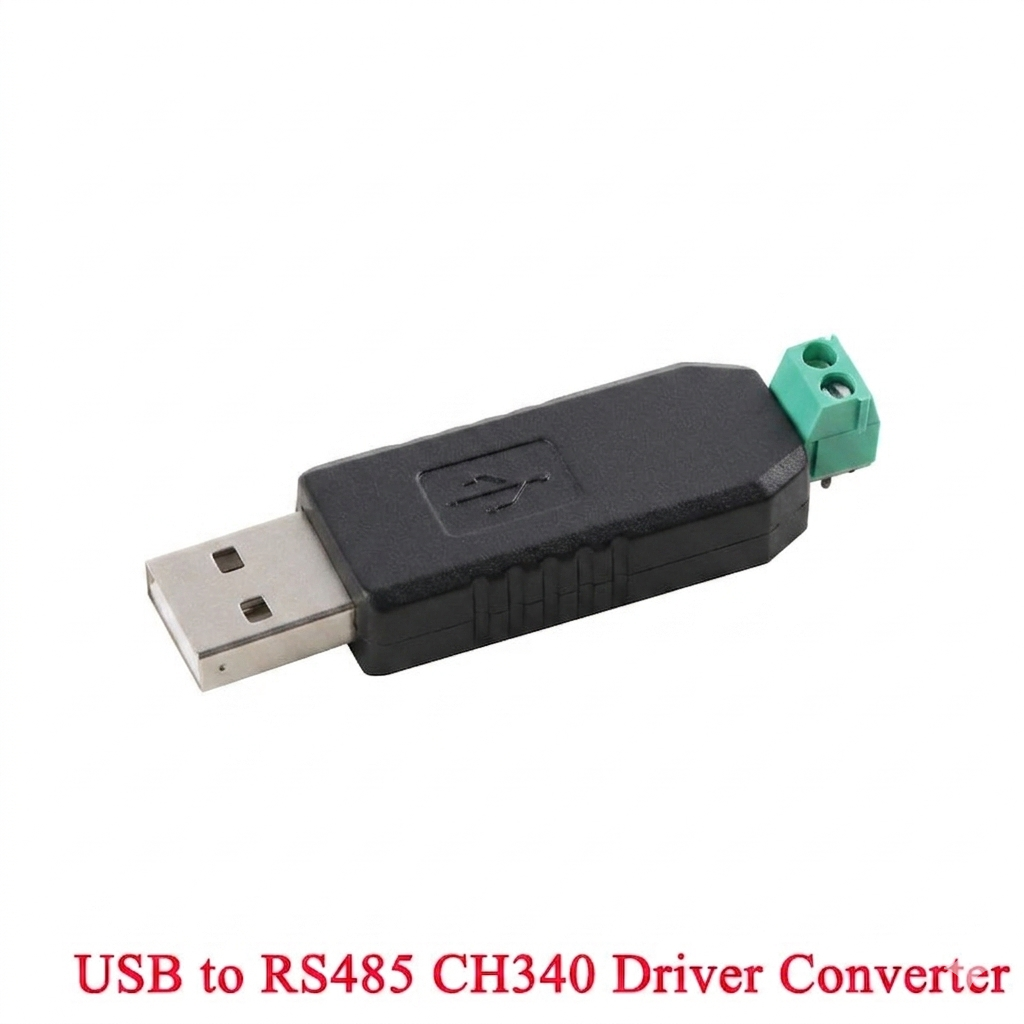

USB to RS485 CH340

🌟 Aperçu Technique

• Puce interne : 🧠 CH340. Cette puce est extrêmement populaire dans le monde de l’électronique pour sa fiabilité et son excellent rapport qualité-prix. Elle nécessite l’installation des pilotes CH340 sur votre ordinateur pour fonctionner.

• Conception : Format « câble » avec un connecteur USB d’un côté et un bornier à vis détachable (phoenix) de l’autre.

• Flexibilité : Le bornier vert est amovible, ce qui permet de câbler vos fils RS485 confortablement sur votre établi avant de simplement le brancher sur l’adaptateur.

📌 Brochage (Pinout)

Bien que le marquage puisse varier légèrement selon les séries, voici la configuration standard pour ce type de connecteur :

🚀 Applications Courantes

Ce module est parfait pour les professionnels et les makers travaillant sur des systèmes de contrôle :

• Programmation et Diagnostic PLC : Idéal pour connecter un PC à un automate programmable industriel (API) pour charger des programmes ou lire des registres.

• Réseaux Modbus RTU : Très utilisé pour superviser des systèmes de chauffage, ventilation et climatisation (CVC).

• Projets Arduino/ESP32 : Utile pour interfacer vos microcontrôleurs avec des appareils industriels distants via le protocole RS485.

💡 Conseils d’utilisation

1. Pilotes : N’oubliez pas d’installer le pilote CH340 (disponible gratuitement sur le site du fabricant ou via les dépôts habituels) pour que votre système crée un « port COM » virtuel.

2. Résistance de terminaison : Pour les liaisons longue distance (> 10-20 mètres), n’oubliez pas d’ajouter une résistance de 120 Ohms entre les bornes A et B pour éviter les réflexions de signal.

3. Polarité : Le RS485 est sensible. Si la communication ne s’établit pas, essayez d’inverser les fils A et B ; c’est une erreur courante et sans danger pour le matériel.

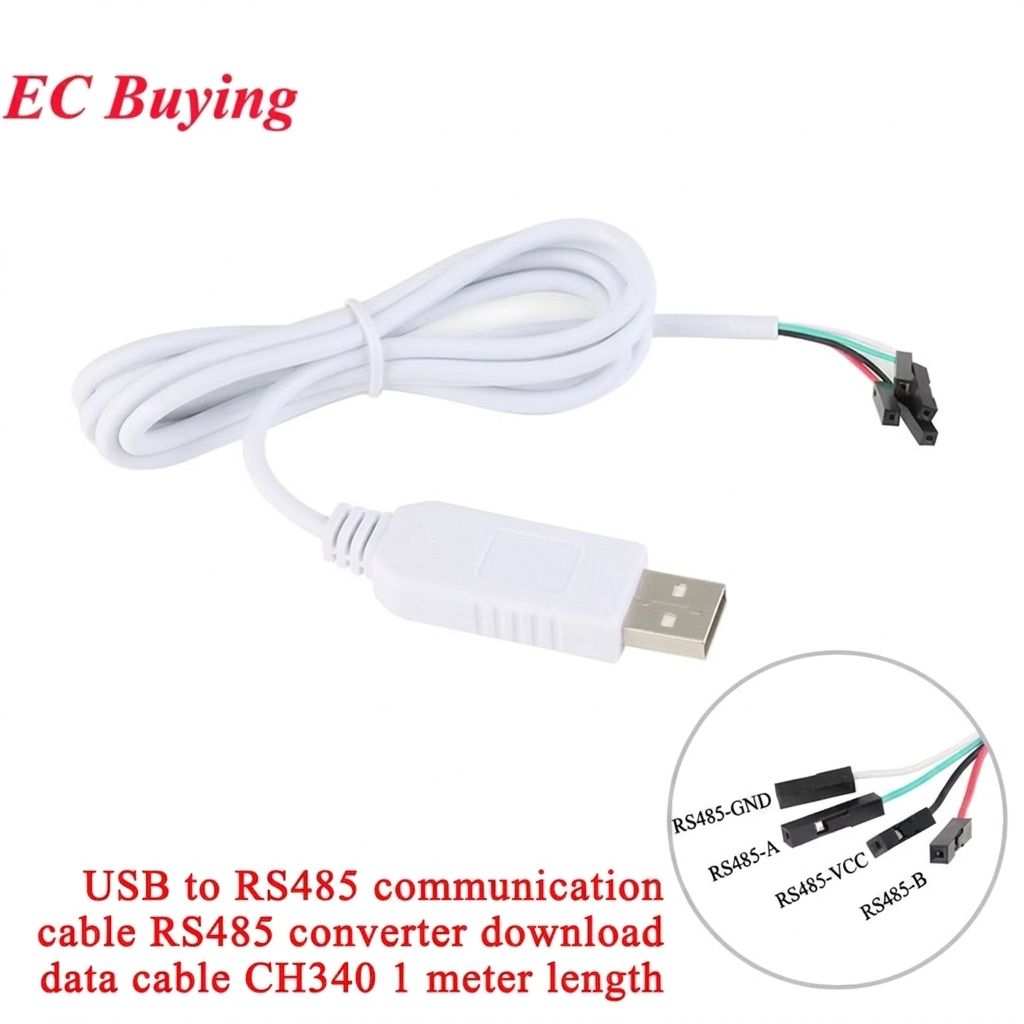

USB to RS485 Cable

🌟 Aperçu Technique

• Puce intégrée : 🧠 CH340. Il s’agit d’une puce convertisseur USB-série très populaire, reconnue pour son faible coût et sa facilité d’utilisation.

• Format : Câble de 1 mètre avec connecteurs « Dupont » (femelles) à l’extrémité, permettant une connexion rapide sur des broches ou des têtes de broches.

• Usage : Idéal pour le prototypage rapide, la connexion d’appareils de mesure ou le contrôle de petits systèmes automatisés.

📌 Brochage (Pinout)

Le câble dispose de 4 fils distincts avec des connecteurs femelles. Attention à bien respecter cet ordre lors du branchement :

*Note : Vérifiez toujours l’étiquetage sur votre câble car les couleurs peuvent parfois varier selon les lots de fabrication.

🚀 Applications Idéales

• Prototypage électronique : Connexion directe sur des platines d’essai (breadboards) ou des modules de capteurs.

• Mise à jour de micrologiciel (Firmware) : Très utilisé pour la programmation ou la configuration série d’appareils via le port USB.

• Interfaçage léger : Communication Modbus RTU entre un PC et un équipement simple (capteurs environnementaux, afficheurs LED, etc.).

Conseil d’expert : Comme ce module utilise la puce CH340, assurez-vous d’avoir installé le pilote CH340 driver sur votre ordinateur (Windows, Linux ou macOS). Sans ce pilote, votre système ne verra pas le port COM apparaître dans votre gestionnaire de périphériques.

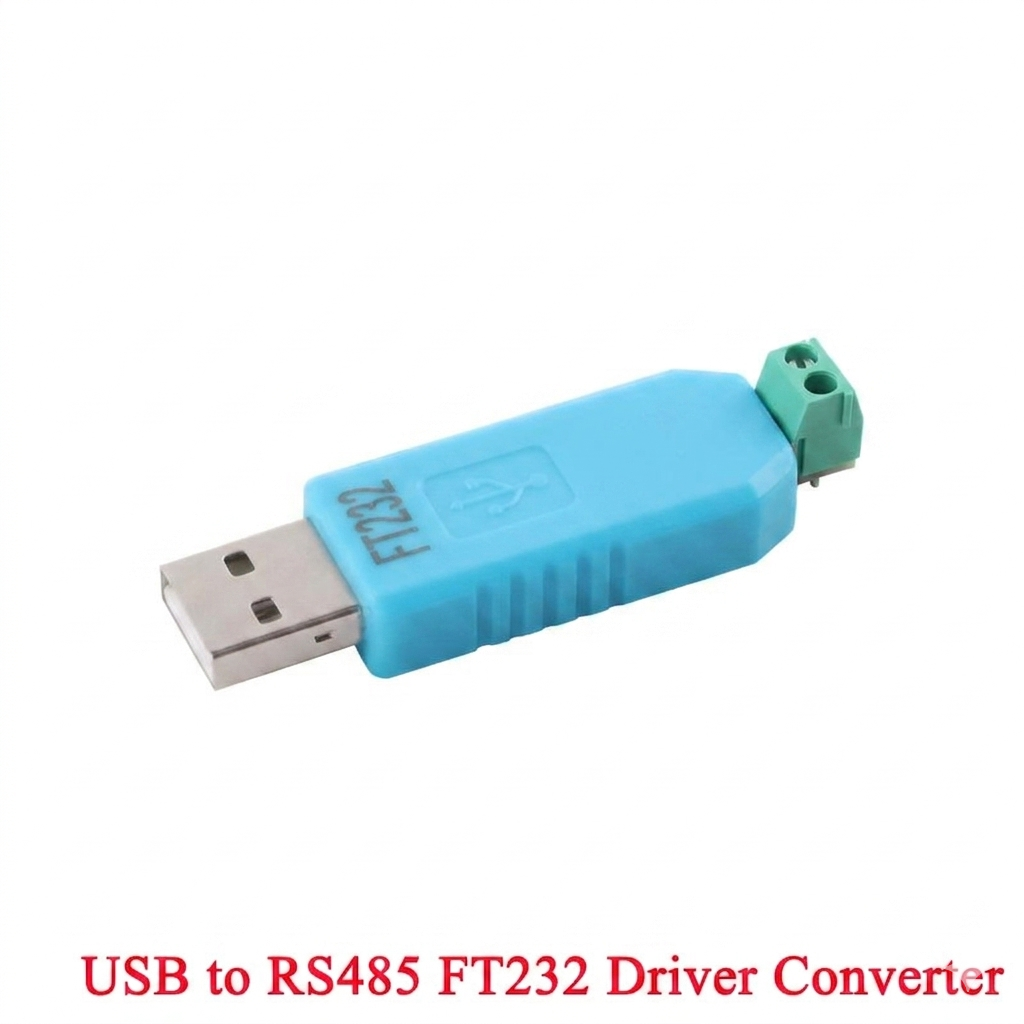

USB to RS485 FT232

🌟 Aperçu Technique

• Puce intégrée : 🧠 FT232. Cette puce, fabriquée par FTDI, est la référence de l’industrie. Elle est extrêmement stable, gère très bien le contrôle de flux et est compatible avec pratiquement tous les systèmes d’exploitation (Windows, macOS, Linux).

• Conception : Format ultra-compact « stick ». C’est l’un des modèles les plus petits disponibles, idéal pour être branché directement sur un port USB sans encombrer les ports voisins.

• Connectivité : Il dispose d’un bornier à vis à 2 broches, ce qui indique qu’il est spécifiquement dédié au mode RS485 Half-Duplex (le protocole le plus courant pour le Modbus RTU).

📌 Brochage (Pinout)

Avec seulement deux broches de sortie sur le bornier, la connexion est très simple :

🚀 Applications Idéales

• Sondes de température industrielles : Idéal pour connecter rapidement un capteur Modbus sur un ordinateur portable lors d’une intervention.

• Appareils domotiques : Parfait pour lire ou programmer des petits équipements communicants (thermostats, variateurs de lumière).

• Débogage rapide : Grâce à sa petite taille, c’est l’outil de diagnostic parfait à garder dans sa trousse à outils pour vérifier une ligne RS485 sur le terrain.

💡 Conseil d’utilisation

Comme ce modèle possède une interface simplifiée, il est auto-alimenté par le port USB.

1. Pilotes : Étant donné qu’il utilise la puce FT232, assurez-vous d’installer les pilotes FTDI VCP (Virtual COM Port). C’est souvent inutile sur les systèmes modernes (Windows 10/11) car ils sont installés automatiquement via Windows Update, mais c’est la première chose à vérifier si le module n’apparaît pas dans le gestionnaire de périphériques.

2. Polarité : Si la communication ne s’établit pas, n’hésitez pas à inverser les deux fils A et B sur le bornier. Contrairement à d’autres équipements électroniques, cela n’endommagera pas le module, c’est une procédure standard de dépannage en RS485.
