📖 Description

Le GPS-14A est un commutateur à lame (Reed Switch) magnétique, de petite taille (2 × 14 mm), avec contact normalement ouvert (NO / Form A).
Lorsqu’un champ magnétique suffisamment proche est appliqué, les lames se ferment et établissent le contact ; à l’abri du champ, elles reviennent à l’état ouvert.

⚙️ Caractéristiques techniques

Propriété	Valeur typique
Format / dimensions	2 mm × 14 mm
Type de contact	Normalement Ouvert (NO)
Mode de fonctionnement	Reed, contact magnétique
Tension maximale de commutation	100 V DC
Courant maximal de commutation	1 A
Puissance maximale de commutation	10 W
Résistance de contact initiale	≤ 0,1 mΩ
Tension de claquage (breakdown)	~ 130 V
Temps de commutation (opération / relâchement)	≤ 0,5 ms / ≤ 0,3 ms
Fréquence de commutation max.	~ 400 Hz
Températures de fonctionnement	-50 °C à +140 °C (certains modèles)
Résistance d’isolation	≥ 10⁹ Ω
Forme de montage	Tube de verre scellé, broche traversante (DIP)

✅ Avantages & Points forts

Très compact, facile à intégrer dans les circuits imprimés.
Fonctionnement sans contact mécanique direct (pas d’usure de contact physique).
Réponse rapide (millisecondes), adapté aux signaux rapides.
Faible résistance de contact, faible chute de tension.
Supporte une tension et un courant raisonnables pour les usages variés (capteurs, systèmes de sécurité, détection).
Large plage de température selon le modèle.

🔧 Applications courantes

Détection d’ouverture / fermeture de portes, fenêtres (alarmes).
Capteurs de position dans mécanismes.
Systèmes de comptage par aimant (roues, roues dentées).
Électronique embarquée nécessitant un signal de proximité magnétique.
Interface de sécurité, sécurité anti-sabotage.

Sold out

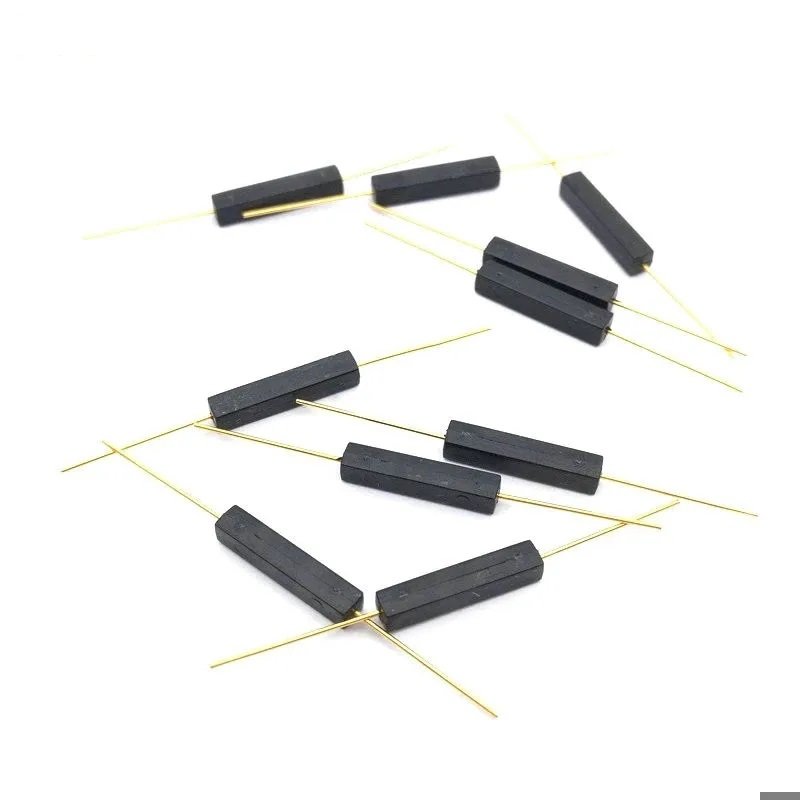

Commutateur magnétique🧲 GPS-14A – 2 × 14 mm, NO (Form A) – Image 1

Commutateur magnétique🧲 GPS-14A – 2 × 14 mm, NO (Form A) – Image 2

Click to enlarge

Commutateur magnétique🧲 GPS-14A – 2 × 14 mm, NO (Form A)

Commutateur magnétique🧲 GPS-14A – 2 × 14 mm, NO (Form A) – Image 3

Commutateur magnétique🧲 GPS-14A – 2 × 14 mm, NO (Form A)

Name: Commutateur magnétique🧲 GPS-14A – 2 × 14 mm, NO (Form A)
SKU: 47360
Availability: OutOfStock

د.ج 70

Rupture de stock

Add to compare

Add to wishlist

Catégorie : Non classé

Description
Avis (0)

Description

Propriété	Valeur typique
Format / dimensions	2 mm × 14 mm
Type de contact	Normalement Ouvert (NO)
Mode de fonctionnement	Reed, contact magnétique
Tension maximale de commutation	100 V DC
Courant maximal de commutation	1 A
Puissance maximale de commutation	10 W
Résistance de contact initiale	≤ 0,1 mΩ
Tension de claquage (breakdown)	~ 130 V
Temps de commutation (opération / relâchement)	≤ 0,5 ms / ≤ 0,3 ms
Fréquence de commutation max.	~ 400 Hz
Températures de fonctionnement	-50 °C à +140 °C (certains modèles)
Résistance d’isolation	≥ 10⁹ Ω
Forme de montage	Tube de verre scellé, broche traversante (DIP)
