Name: Carte Extension ARDUINO NANO Adaptateur avec carte SD, horloge RTC
SKU: 34577
Availability: InStock

Carte Extension ARDUINO NANO Adaptateur avec carte SD, horloge RTC

د.ج 800 – د.ج 1500

UGS : ND Catégorie : ARDUINO

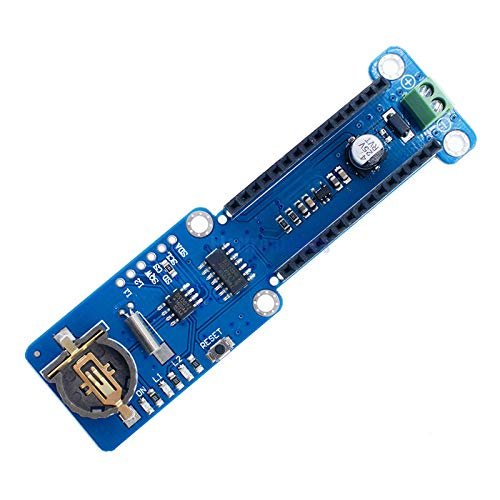

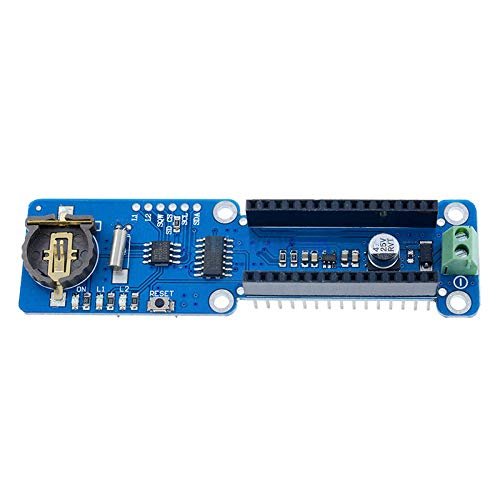

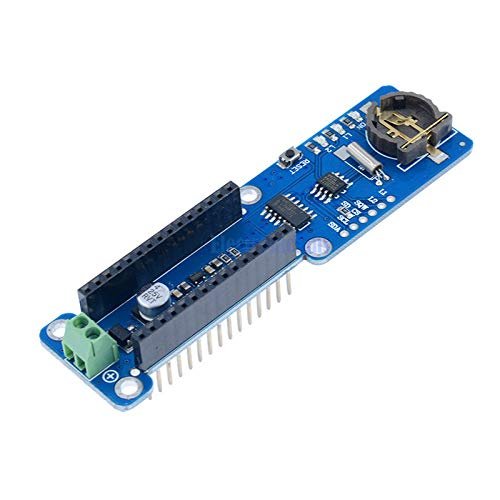

Module d’enregistrement Arduino Nano avec carte SD, horloge RTC

Poids : 0,014 kg.
Bouclier d’enregistrement de données pour Arduino NANO
Un nouveau bouclier Arduino NANO, vous pouvez commencer rapidement – enregistrer des données dans des fichiers sur n’importe quelle carte SD formatée FAT16 ou FAT32, à lire par n’importe quel programme de traçage, feuille de calcul ou d’analyse.
L’horloge en temps réel incluse affiche toutes vos données avec l’heure actuelle, afin que vous sachiez exactement ce qui s’est passé quand
Veuillez noter que cet article n’est pas livré avec un Arduino Nano (vous en aurez besoin pour l’utiliser avec le bouclier), ou une carte SD. Il n’est pas livré avec la batterie RTC.
L’interface de carte SD fonctionne avec les cartes formatées FAT16 ou FAT32. Circuit de changement de niveau 3,3 V pour éviter d’endommager votre carte SD.
L’horloge en temps réel (RTC) maintient l’heure même lorsque le forArduino est débranché. La batterie de secours dure des années
Bibliothèques incluses et exemple de code pour SD et RTC pour que vous puissiez commencer rapidement
Zone de prototypage pour souder des connecteurs, circuits ou capteurs.

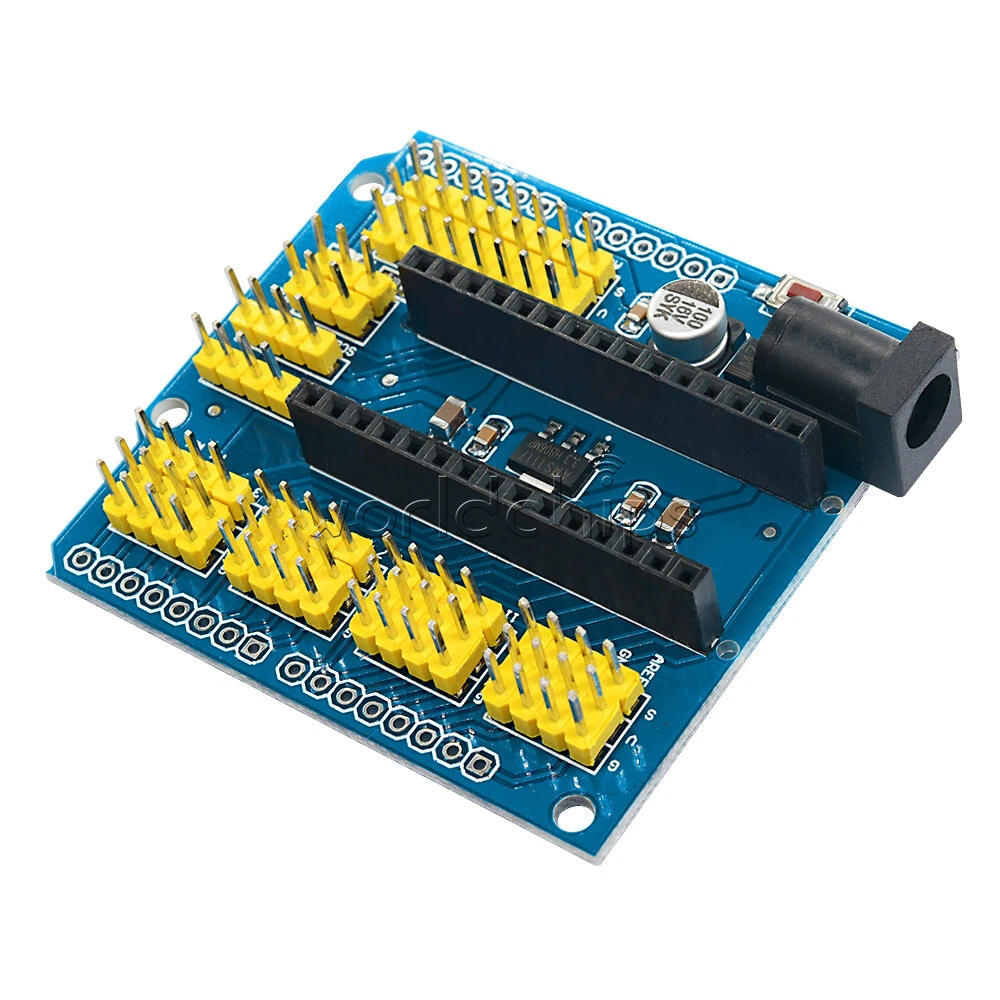

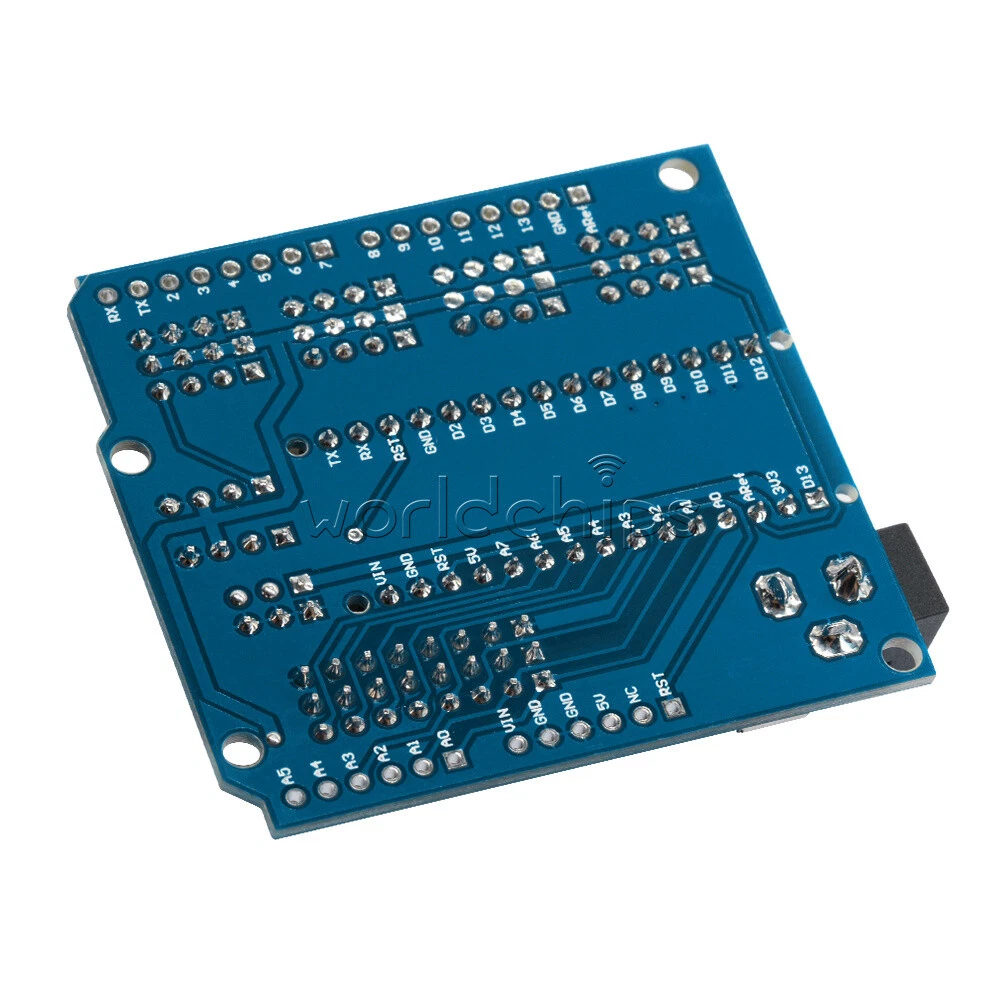

Shield pour Arduino Nano

Le Nano Shield est un module d’extension conçu pour faciliter l’utilisation de la carte Arduino Nano en simplifiant les raccordements et en améliorant l’alimentation.

Caractéristiques principales :

Toutes les entrées/sorties numériques et analogiques sont accessibles via des connecteurs avec alimentation positive et négative intégrée, respectant la norme d’interface.
Interface I2C disponible directement sur la carte principale, facilitant la connexion de dispositifs compatibles I2C.
Augmentation de l’approvisionnement en alimentation :
- Le courant fourni par l’interface USB de la carte Nano est limité à environ 50 mA.
- Pour des équipements à forte consommation, comme les mécanismes de direction (servomoteurs), il est recommandé d’utiliser l’interface d’alimentation DC externe afin d’assurer une stabilité optimale du fonctionnement.

Connectiques disponibles :

14 broches numériques (D0 à D13), chacune disposant de son GND, de sa puissance (VCC) et de son signal.
8 broches analogiques (A0 à A7), avec puissance de sortie et GND associés.
6 broches PWM (D3, D5, D6, D9, D10, D11) pour le contrôle précis des moteurs et autres dispositifs.
1 interface dédiée à l’alimentation des servomoteurs.
1 connecteur d’expansion I2C pour brancher facilement plusieurs modules I2C.
Sortie AREF pour la référence analogique.
Sortie 3.3V disponible pour alimenter les modules nécessitant une tension plus basse.

Dimensions :
Environ 6 cm × 5,3 cm × 1,3 cm.

Contenu de l’emballage :

1 × Nano Shield

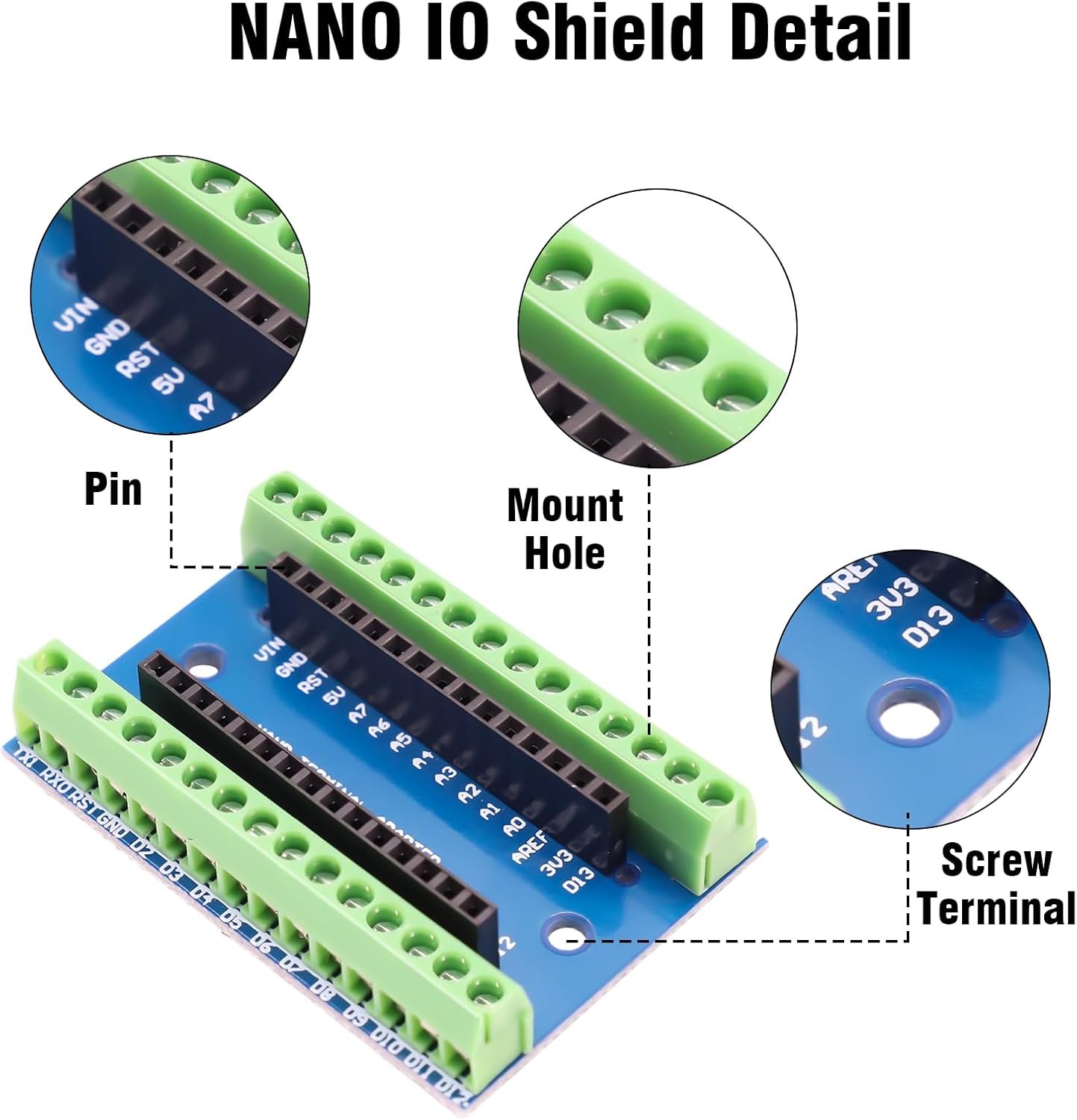

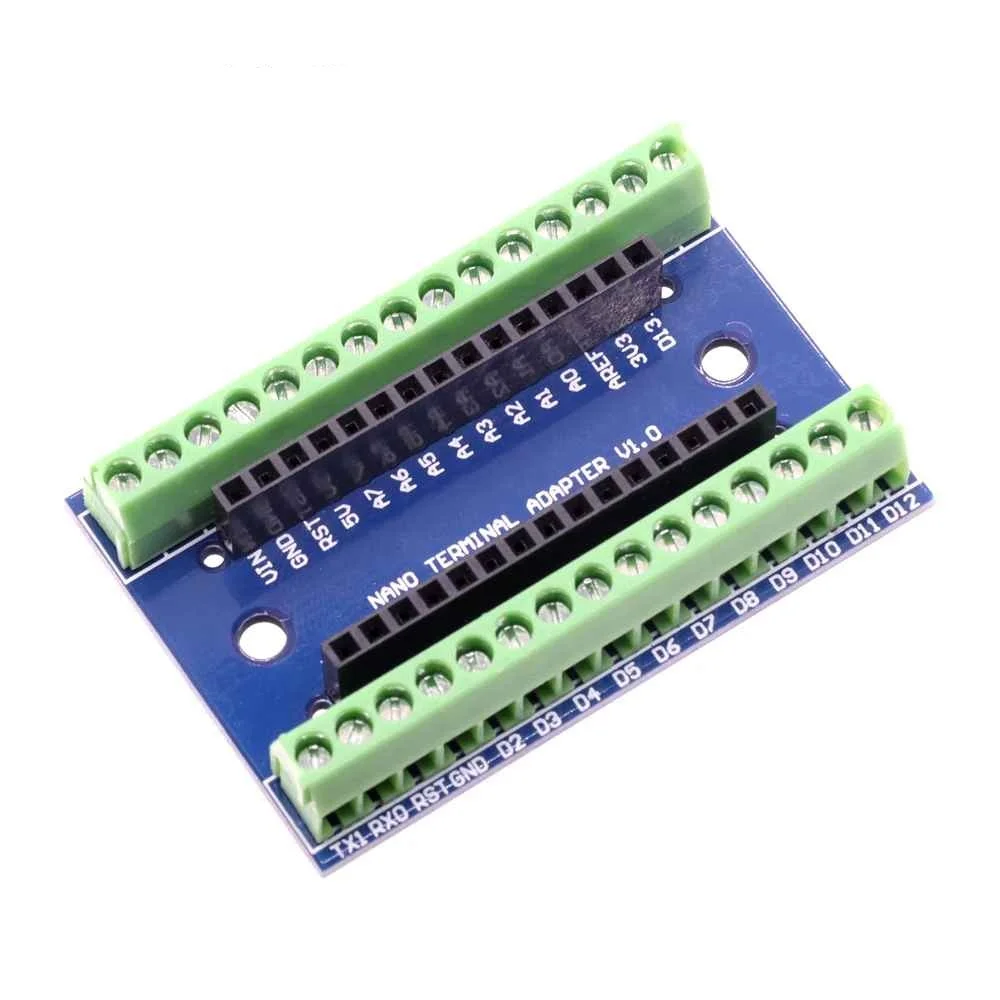

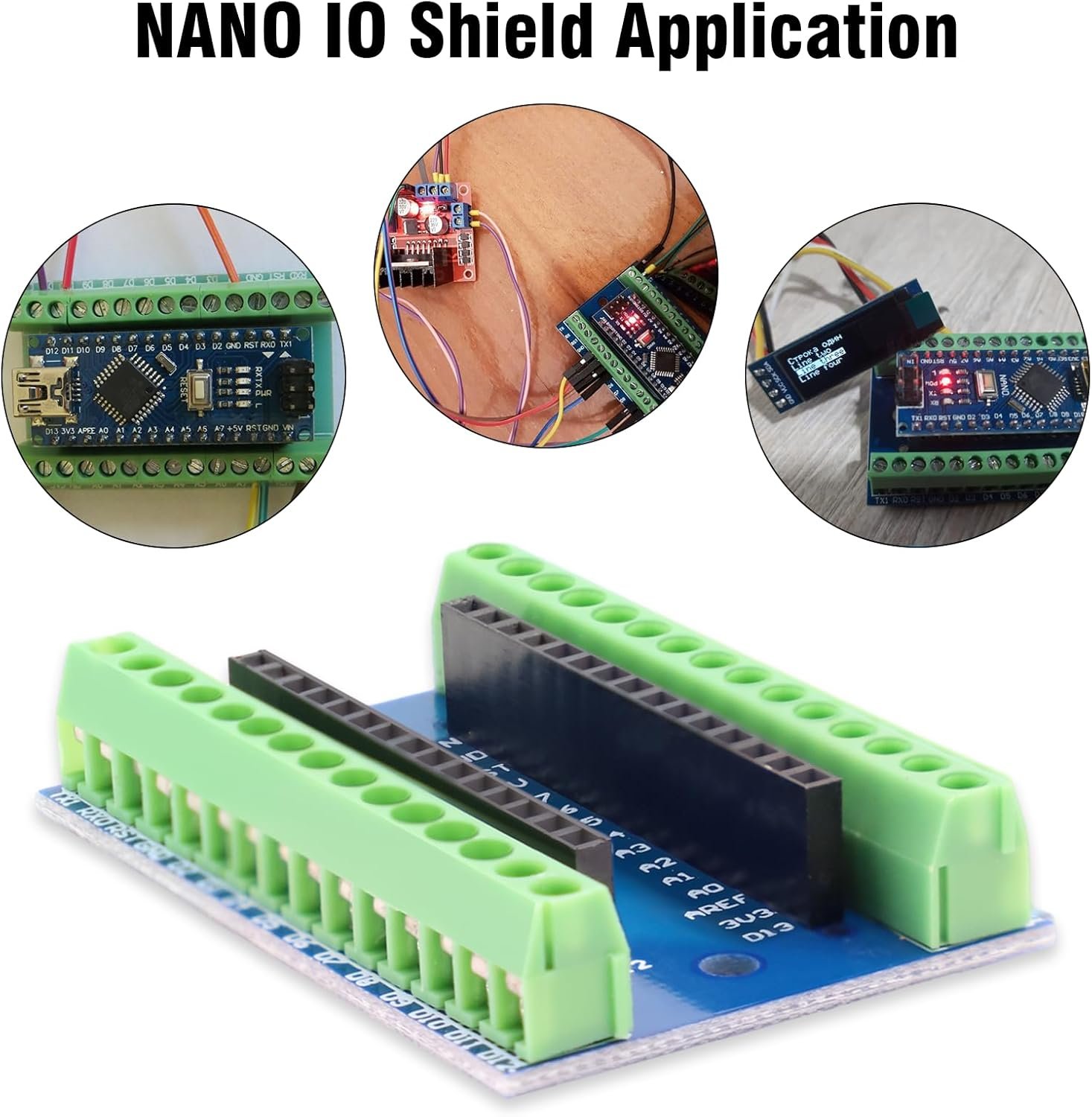

Carte d’Extension Nano Bornier à Vis Soudés

Nano Expansion Board NANO IO Shield V1.0 est une carte d’extension simple basée sur le design Papilio One, fournissant 16 entrées tamponnées tolérantes à 5V.

Vantage：
Elles sont entièrement assemblées. Aucune soudure n’est nécessaire.
Il s’agit d’une petite et simple carte d’extension Arduino nano.
Elle permet de sortir toutes les broches du Nano
Il est pratique pour le câblage et l’expérimentation.

Caractéristiques :
Idéal pour les choses temporaires que vous ne voulez pas souder.
Il fournit une plate-forme agréable pour câbler des circuits sur un Arduino Nano. Il peut être utilisé avec ou à la place d’une planche à pain.
Il permet de réaliser un circuit temporaire sans les problèmes de fiabilité que l’on rencontre avec les cartes de prototypage, mais nécessite peut-être un peu plus d’efforts.
Vous devez utiliser votre Nano pour maintenir les broches noires droites et plates pendant la soudure.
