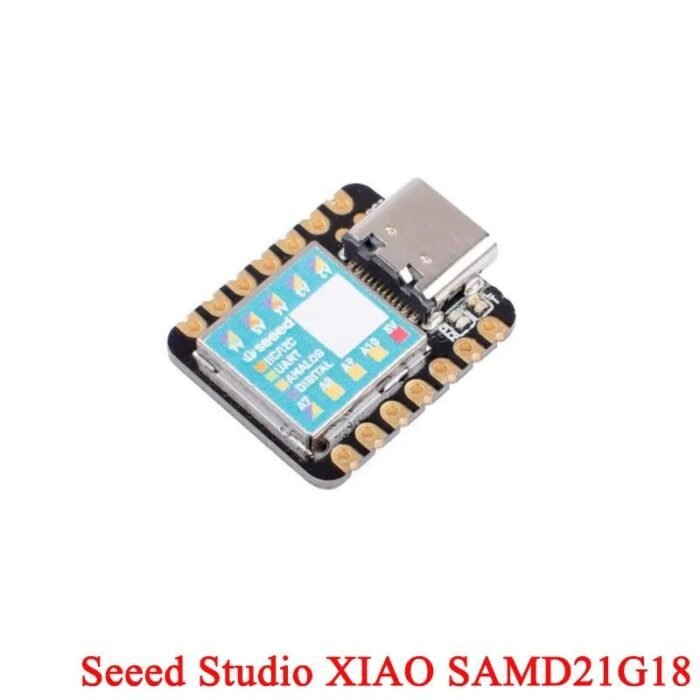

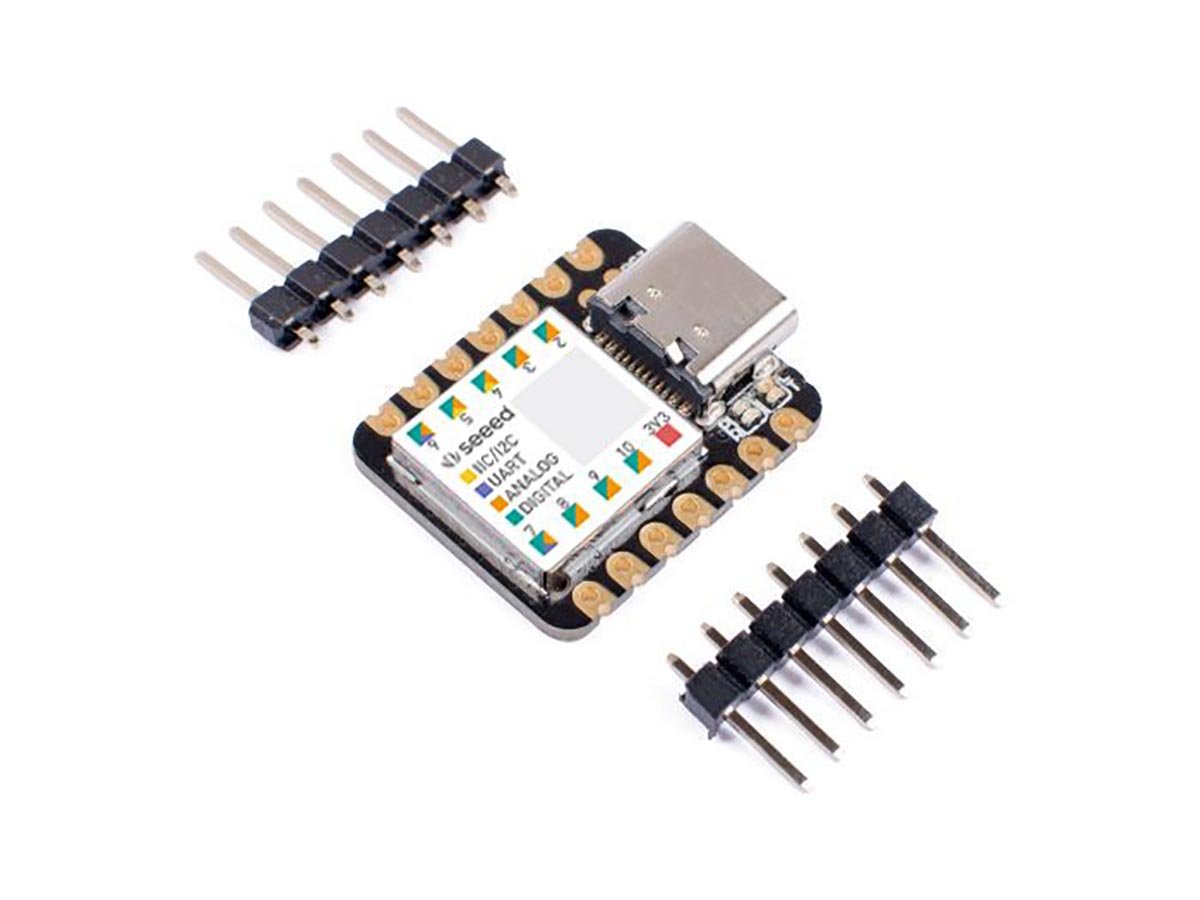

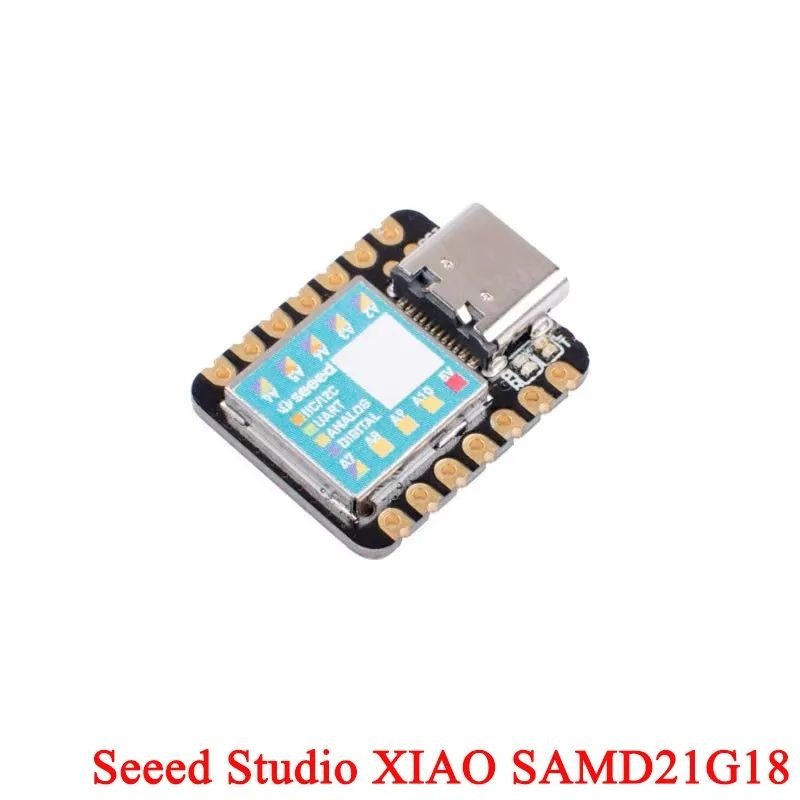

Carte Seeed Studio XIAO SAMD21G18

🎯 Présentation générale

• Mini carte de développement Arduino-format 24×18 mm (≈ la taille d’un pouce)

• Basée sur un microcontrôleur ARM Cortex‑M0+ SAMD21G18, 32 bits cadencé à jusqu’à 48 MHz

• Dispose de 256 KB de flash et 32 KB de SRAM

🧩 E/S & interfaces

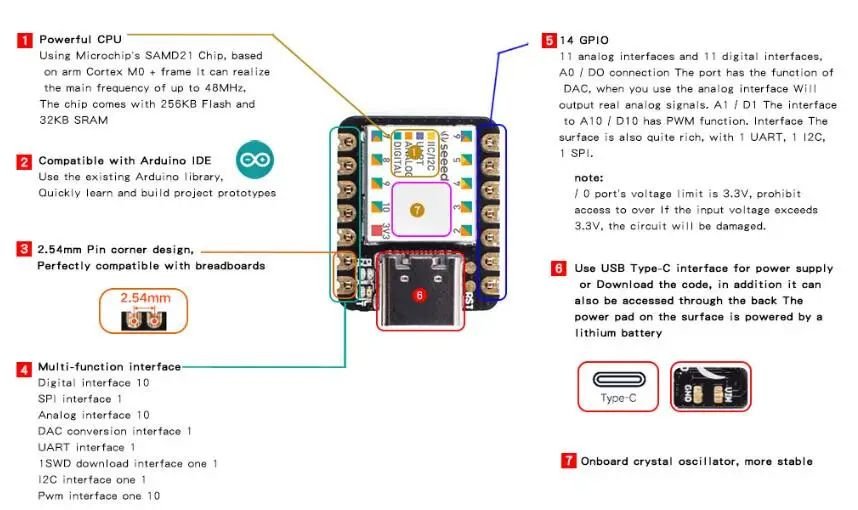

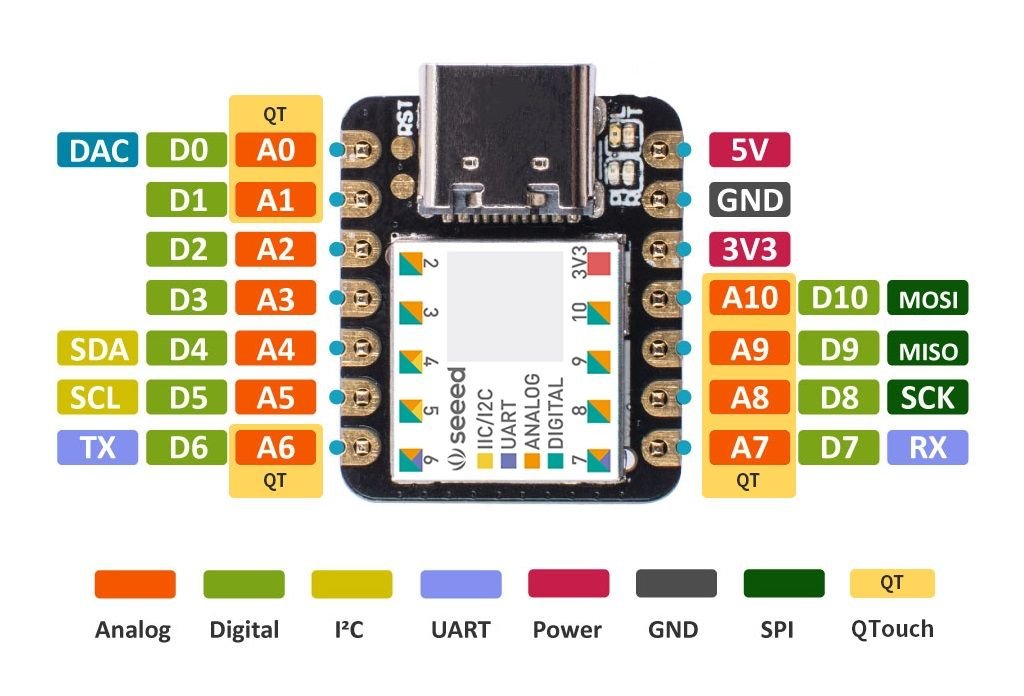

• 14 broches GPIO, dont :

  • 11 entrées/sorties numériques

  • 11 analogiques (ADC)

  • 10 sorties PWM

  • 1 sortie DAC (D0/A0)

• Interfaces embarquées : I2C, SPI, UART, SWD

• LED intégrées : Power, TX/RX (indicateurs série), plus une LED utilisateur “L”

🔌 Alimentation & connectivité

• Connecteur USB‑C pour alimentation et programmation

• Entrée possible via VIN/5 V avec convertisseur DC‑DC intégré pour descendre à 3,3 VPads d’alimentation à l’arrière pour connectivité batterie (3,7 V)

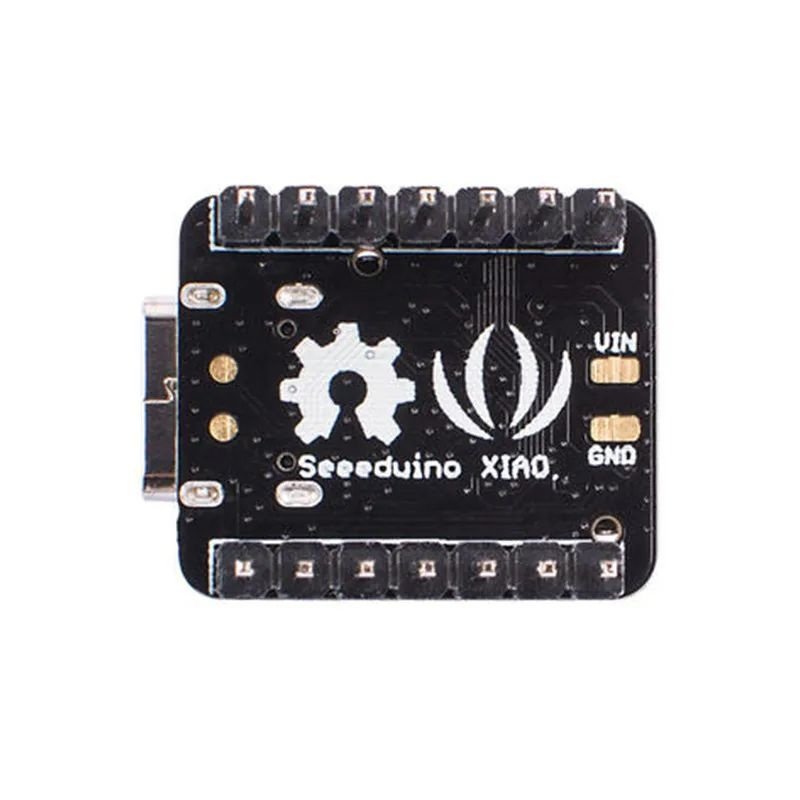

• Boîtier SMD compact, sans composants à l’arrière — parfait pour l’intégration ∶ prototypes compacts ou production

🛠️ Compatibilité & environnement

• Compatible Arduino IDE, PlatformIO, MicroPython, CircuitPython, Zephyr, etc. Supporte CircuitPython 9.2.8 et ultérieur

• Mode bootloader via court‑circuit des pads de RST si la programmation échoue

🚀 Applications typiques

• Wearables et projets portables (suivi santé, vêtements interactifs)

• IoT, capteurs, prototypes compactes, mini‑robots.

• Périphériques USB (claviers DIY, interfaces USB‑TTL).

• Intégration industrielle légère via PCBA ou modules XIAO.

🔍 Récapitulatif technique

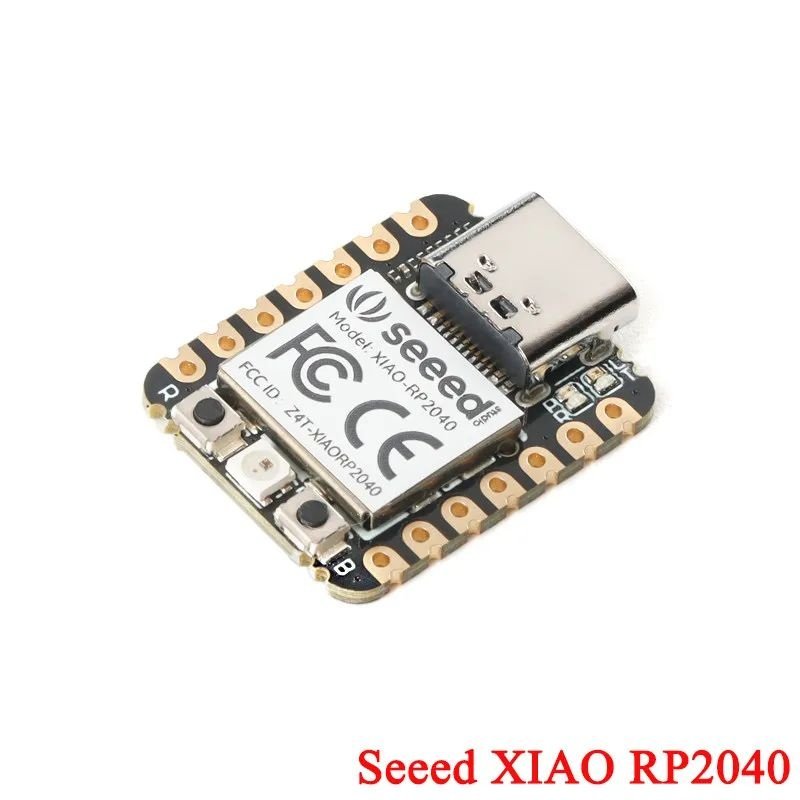

Carte Seeed XIAO RP2040

La carte Seeed XIAO RP2040 est une carte de développement ultra-compacte basée sur le microcontrôleur RP2040 de Raspberry Pi. Elle est produite par Seeed Studio dans leur série XIAO, qui se distingue par son petit format tout en conservant des capacités intéressantes pour les projets embarqués, de l’IoT, ou de l’électronique créative

⚙️ Caractéristiques techniques principales

✅ Avantages

• Ultra-compacte : idéale pour des projets miniaturisés.

• Puissance du RP2040 : double cœur, bon rapport puissance/consommation.

• Interface USB-C : pratique et moderne.

• Support logiciel large : compatible avec Arduino, MicroPython, CircuitPython, etc.

• Format XIAO : compatible avec d’autres cartes XIAO (STM32, ESP32C3, etc.).

🧠 Applications typiques

• Projets IoT (via module radio externe, car pas de WiFi intégré)

• Wearables (montres, capteurs portables)

• Prototypage rapide

• Claviers mécaniques custom, contrôleurs HID

• Petits robots ou systèmes embarqués

🔌 Programmation

• Peut être programmée via :

  • Arduino IDE

  • Thonny avec MicroPython

  • CircuitPython

  • C/C++ avec le SDK officiel de Raspberry Pi

oici un schéma en couleur du pinout pour la carte Seeed XIAO RP2040, avec codage par couleur pour chaque type de broche (GPIO, alimentation, interfaces, LED, etc.). Ce format visuel facilite grandement la reconnaissance rapide lors du câblage sur breadboard, projet PCB ou utilisation de l’extension XIAO.

🎯 Lecture du schéma

• Vert : Broches numériques générales (GPIO)

• Orange : Broches PWM

• Bleu clair : Entrées analogiques (ADC)

• Gris : Bus SPI (CLK, MOSI, MISO)

• Bleu foncé : I²C (SDA/SCL)

• Rouge : UART (Tx, Rx)

• Noir : Masse (GND) et alimentation (3 V3, VIN)

• Couleurs spécifiques : LED & boutons (BOOT, RESET, status)

📌 Correspondance Arduino ↔ GPIO (RP2040)

• A0 / D0 → GPIO 26

• A1 / D1 → GPIO 27

• A2 / D2 → GPIO 28

• A3 / D3 → GPIO 29

• SDA / D4 → GPIO 6

• SCL / D5 → GPIO 7

• Tx / D6 → GPIO 0

• Rx / D7 → GPIO 1

• SCK / D8 → GPIO 2

• MISO / D9 → GPIO 4

• MOSI / D10 → GPIO 3

🔄 Applications typiques

• PWM : contrôle de moteurs ou LED via les broches PWM (vert/orange)

• ADC : lecture de valeurs analogiques (joysticks, capteurs)

• SPI / I²C / UART : communication avec écrans OLED, modules radio, capteurs

• LED intégrées :

  • Power (vert) : indiquant l’alimentation

  • Status Rx/Tx (bleu) : activité USB

  • User LED (GPIO 25) : LED programmable

carte d’extension XIAO pour SAMD21, SAMD21G18, RP2040

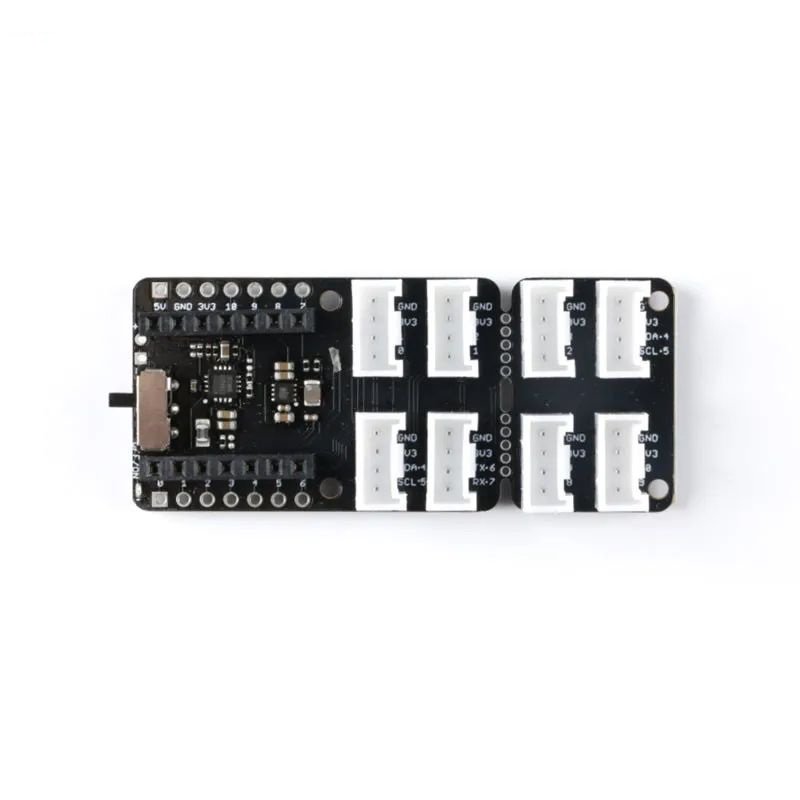

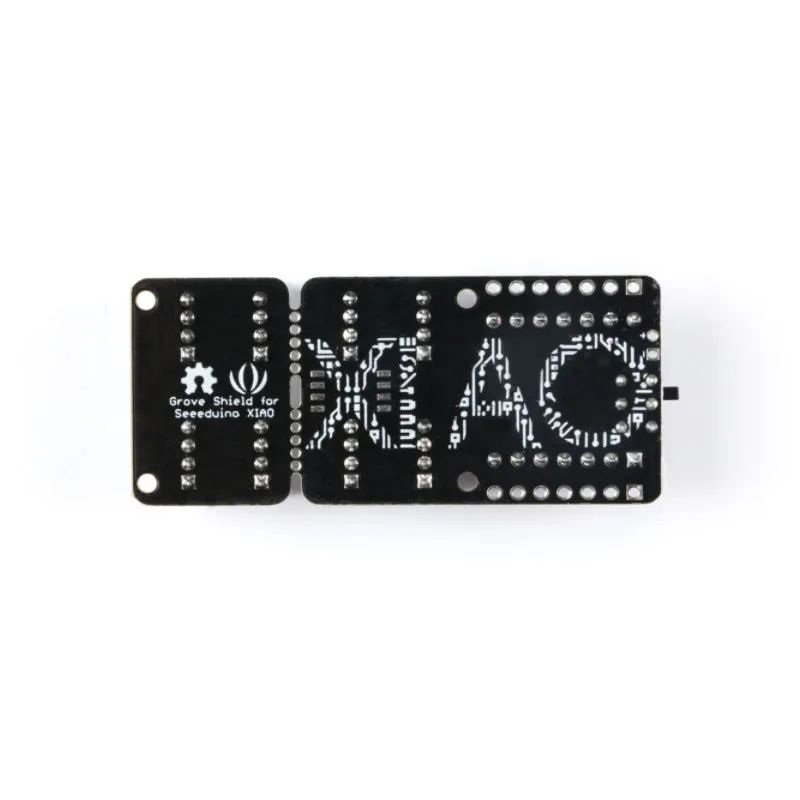

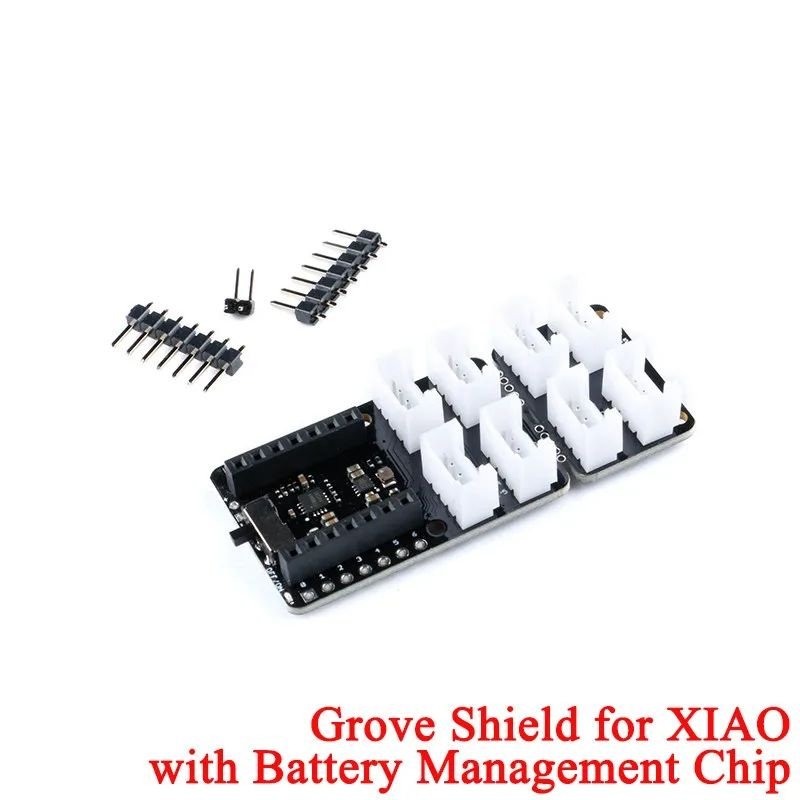

Description Bouclier Grove pour Seeeduino XIAO – Avec gestion de la batterie

C’est le Grove Shield pour le Seeeduino XIAO boards. La Seeeduino XIAO boards son microcontrôleur boards de Seeed Studio. En les combinant avec le bouclier Grove, vous pouvez facilement utiliser les modules Grove. Avec la puce de gestion de batterie intégrée, vous pouvez Seeeduino XIAO facilement alimenté† Vous pouvez utiliser et charger une batterie au lithium de 3,7 V. Ceci est idéal pour les projets portables.

Le Shield propose 8 connexions Grove en standard. Vous n’avez pas besoin de 8 connexions pour votre projet ? Ensuite, vous pouvez rompre 4. Ainsi, moins d’espace est nécessaire.

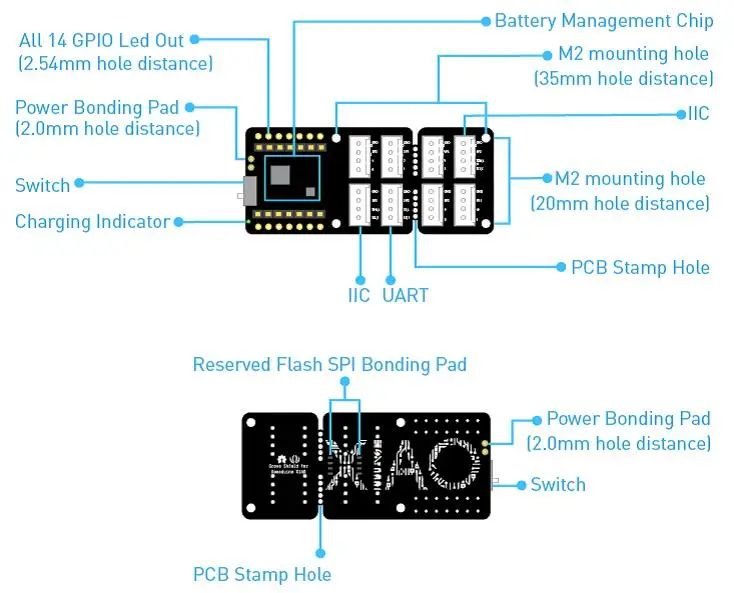

Caractéristiques Grove Shield pour Seeeduino XIAO

• Fonction de charge et de gestion de la batterie au lithium intégrée

• Connecteurs Grove (Grove IIC*2, Grove UART*1), les 14 sorties GPIO

• Conception compacte et cassable

• SPI Flash Bonding Pad Réservé

• Interrupteur d’alimentation intégré et voyant d’état de charge

Spécifications Grove Shield pour Seeeduino XIAO

• Alimentation par pile lithium 5V / 3.7V

• Capacité de charge 800mA

• Courant de charge 400mA (Max)

• Température de fonctionnement – 40°C à 85°C

• Température de stockage -55°C à 150°C

• Interface Grove Grove * 8 (IIC * 2 / UART * 1)
