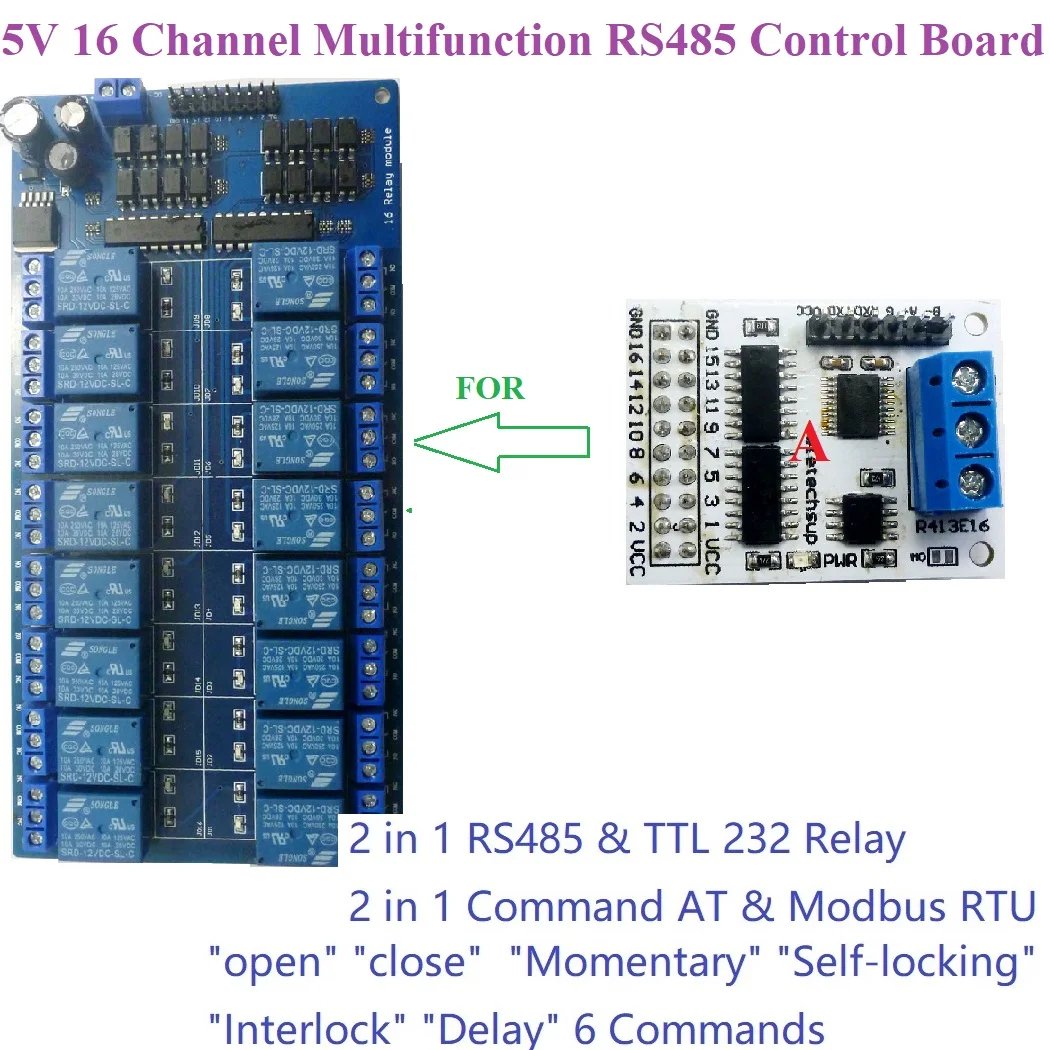

🔹 Carte de commande 16 canaux multifonction

RS485 + RS232 (TTL) – Compatible PLC – 5V / 12V / 24V

📌 Présentation

Il s’agit d’une carte de commande et de communication industrielle 16 canaux permettant de piloter une carte relais ou de lire des signaux via :

• ✅ RS485 (Modbus RTU)

• ✅ RS232 TTL (UART)

• ✅ Compatible PLC (automate industriel)

• ✅ Compatible microcontrôleurs (Arduino, ESP32, STM32…)

⚙️ Caractéristiques techniques

🔌 Alimentation

• Alimentation logique : 5V

• Compatible signaux d’entrée : 5V / 12V / 24V

• Sélection NPN / PNP via jumper

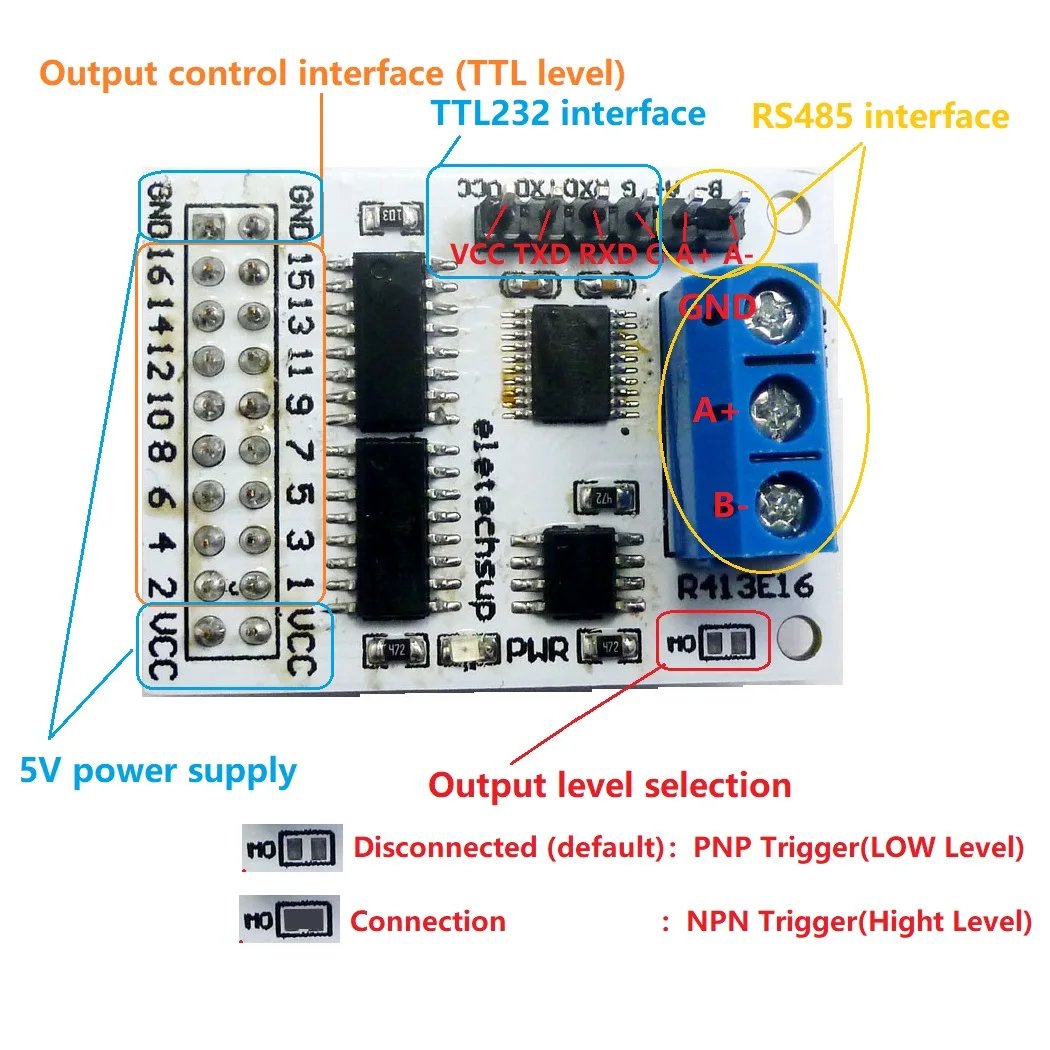

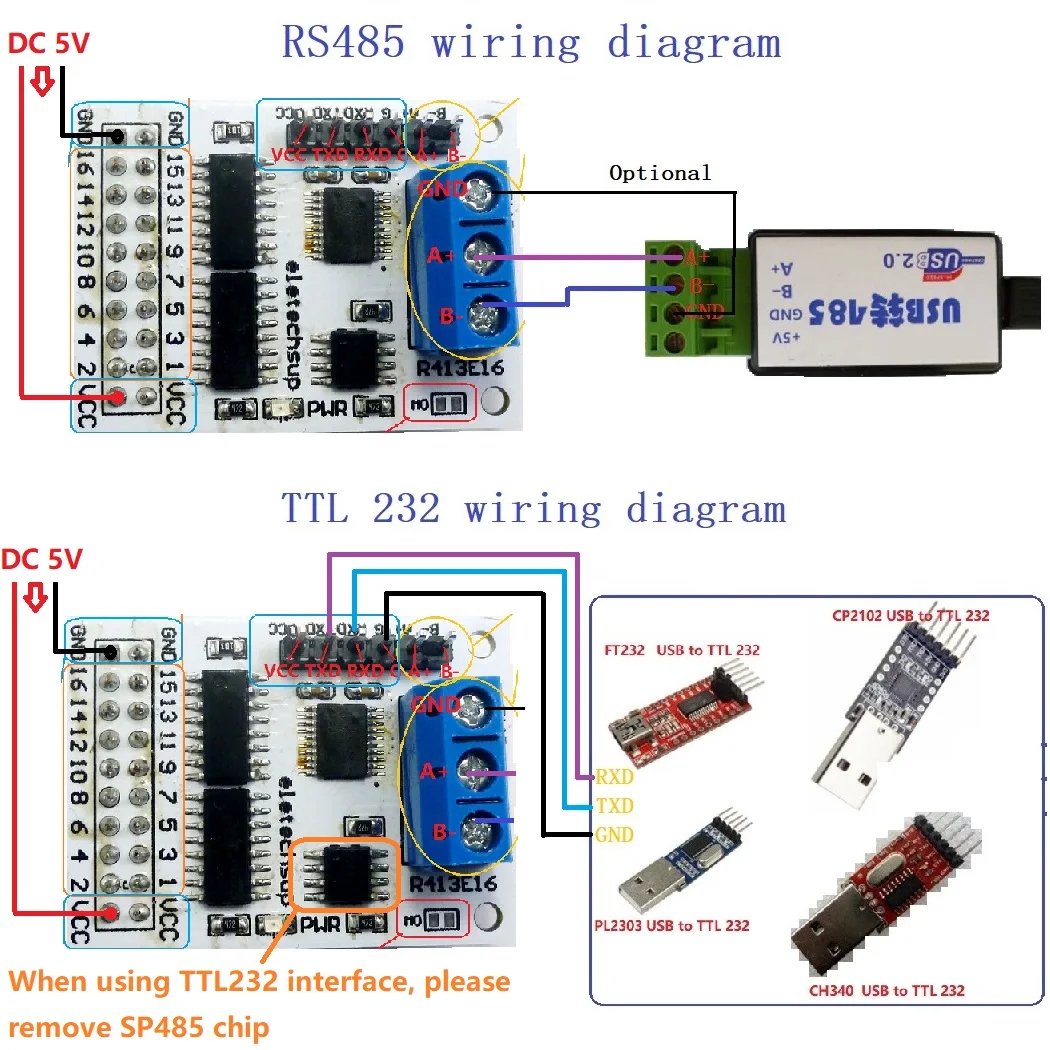

📡 Interfaces de communication

🎛 16 Canaux

• IN1 à IN16

• Détection signal ON/OFF

• Configuration :

  • 🔵 Mode NPN (déclenchement niveau haut)

  • 🔴 Mode PNP (déclenchement niveau bas)

🏭 Applications

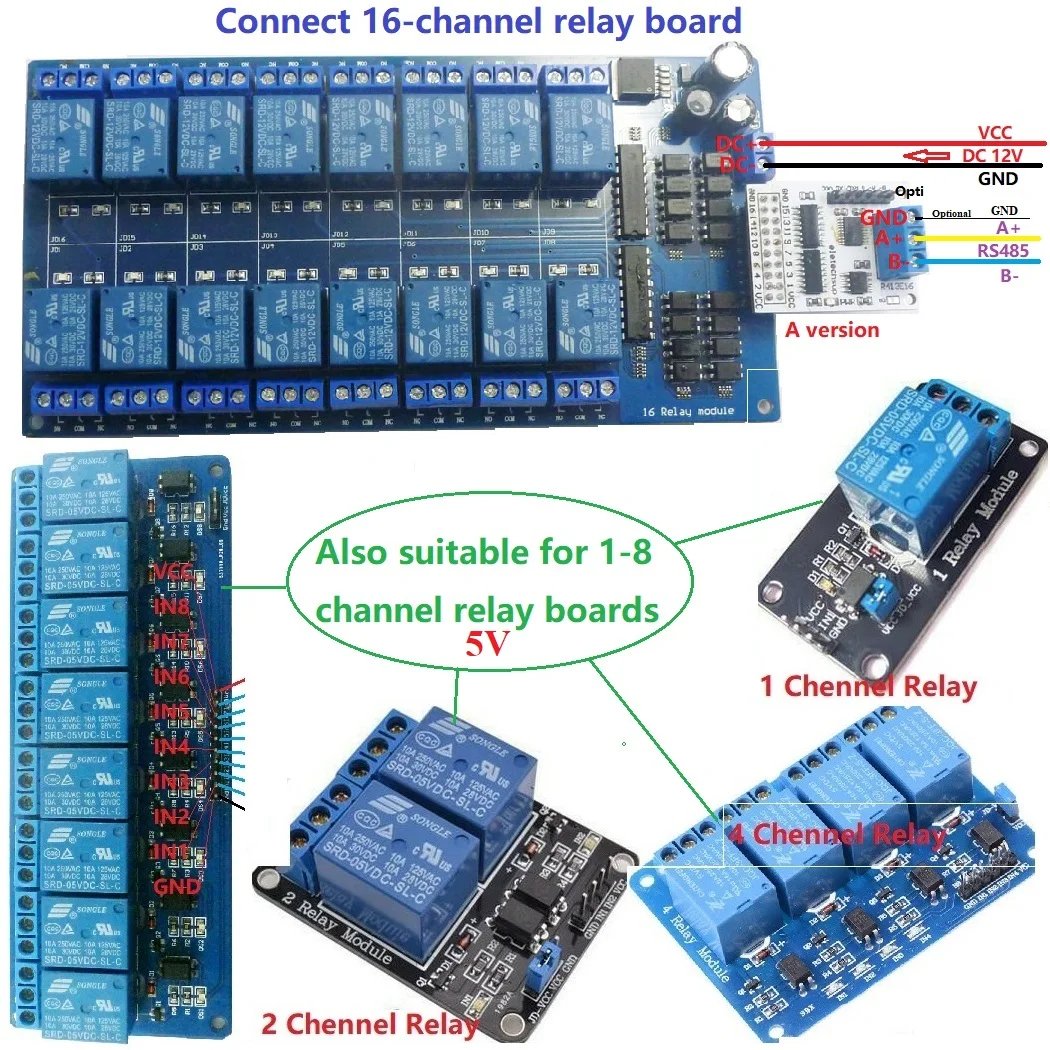

✔ Commande carte relais 5V / 12V / 24V
✔ Contrôle moteur
✔ Pilotage LED
✔ Automatisation industrielle
✔ Interface PLC
✔ Système domotique
✔ Supervision à distance

🔄 Fonctionnement typique

1. Les 16 entrées reçoivent un signal (capteur, bouton, automate).

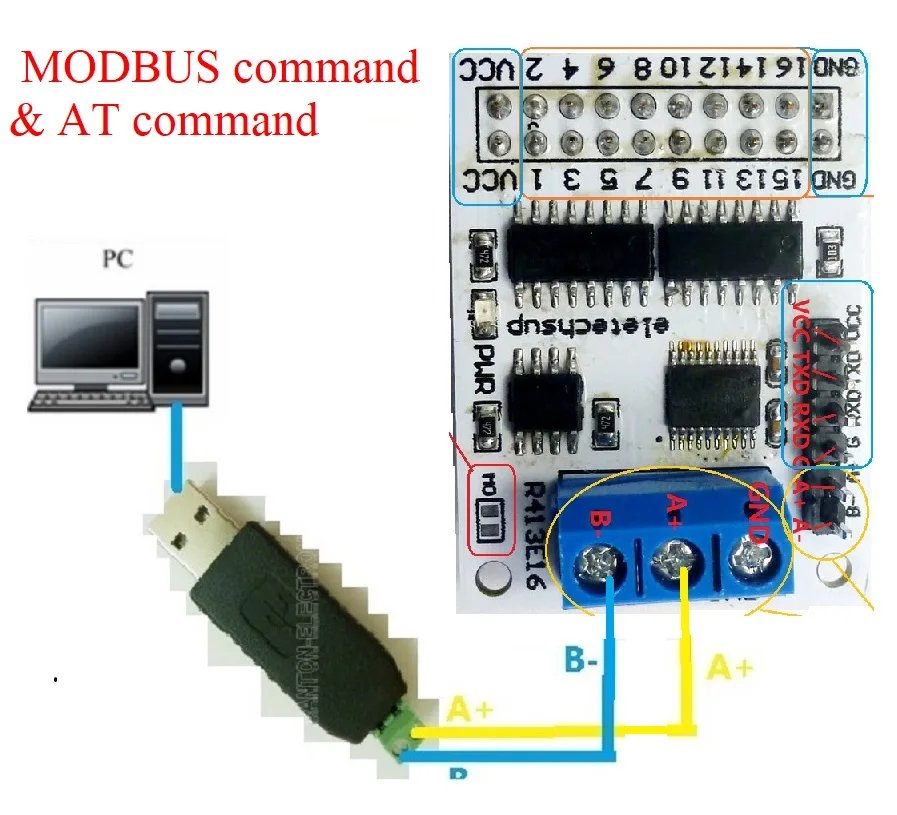

2. La carte transmet l’état via RS485 (Modbus RTU) ou TTL.

3. Un PLC ou microcontrôleur commande les relais ou équipements connectés.

🎯 Avantages

• Communication robuste RS485

• Standard industriel Modbus RTU

• Compatible tension industrielle 24V

• Configuration flexible NPN / PNP

• Installation simple
