Name: Capteur Optique🔦📸 ITR9606 / ITR9608 DIP-4 – Détection par Fente
SKU: 47160
Availability: InStock

Capteur Optique🔦📸 ITR9606 / ITR9608 DIP-4 – Détection par Fente

د.ج 100

UGS : ND Catégorie : Non classé

🔍 Description

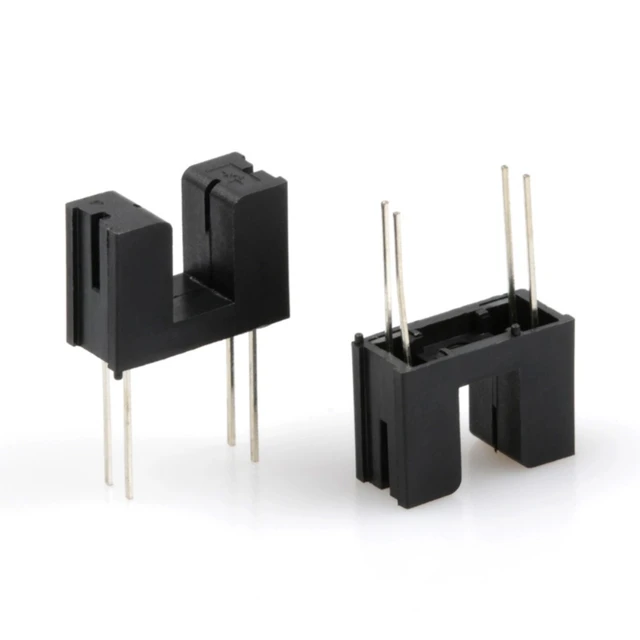

Le ITR9606 / ITR9608 est un capteur optique à fente (optical interrupter, slotted) au format DIP-4, souvent utilisé pour détecter le passage d’un objet dans une fente (ex : roue codeuse, lame, axe) sans contact.

Il est composé de deux éléments placés face à face dans un boîtier fendu :

une LED infrarouge émettant un faisceau IR
un phototransistor qui reçoit la lumière lorsqu’il y a “ligne de vue” entre l’émetteur et le capteur
lorsque quelque chose coupe le faisceau dans la fente, le phototransistor cesse de conduire => changement de signal

Ce type de capteur est appelé “photo interrupter”, “slot sensor” ou “optical switch”.

Selon la version (9606, 9608, etc.), les caractéristiques (sensibilité, distance, angle) peuvent varier légèrement.

📊 Caractéristiques typiques (ITR9606 / ITR9608)

Caractéristique	Valeur typique / remarque
Type	Slotted optical interrupter / photo interrupter
Broches	4 broches (DIP-4) – 2 pour LED IR, 2 pour phototransistor
Tension directe LED (If)	~ 1,2 V à 1,5 V
Courant LED max	~ 50 mA (max selon datasheet)
Courant collecteur phototransistor (Ic max)	~ 20 mA
Tension collecteur-émetteur max	~ 30
Distance de détection (fente)	~ 5 mm (0,197″) pour ITR9606
Temps de réponse	Ex : ~ 15 µs pour ITR9606
Température de fonctionnement	~ -25 °C à +85 °C
Sortie	Phototransistor (NPN typiquement)
Boîtier / Montage	DIP / through-hole

✅ Avantages & usages

Détection non contact d’objets qui interrompent le faisceau.
Haute fiabilité et longue durée de vie (pas de contact mécanique).
Compact, facile à intégrer dans des circuits imprimés.
Utilisé dans : encodeurs optiques, compteurs, robots, mécanismes de positionnement, impression 3D, etc.
