Capteur de Proximité Inductif M18 LJ18A3 – DC 6~36 V

د.ج 2200

🔧📡 Capteur de Proximité Inductif M18 LJ18A3 – DC 6~36 V 🔩⚙️

Name: Capteur de Proximité Inductif M18 LJ18A3 – DC 6~36 V
SKU: 58465
Price: 2200 DZD
Availability: InStock

📖 🟢 Introduction

Le LJ18A3 est un capteur de proximité inductif conçu pour détecter sans contact la présence d’objets métalliques. Alimenté en courant continu (DC 6 à 36 V), il est largement utilisé dans les systèmes d’automatisation industrielle, les machines-outils, les convoyeurs, les imprimantes 3D, les robots et les équipements de contrôle. La série comprend plusieurs versions (NPN, PNP, normalement ouvert ou normalement fermé) adaptées à différents types de commandes.

🎯 🟢 Applications

✅ Machines industrielles 🏭
✅ Convoyeurs automatiques 📦
✅ Imprimantes 3D 🖨️
✅ Machines CNC ⚙️
✅ Robots industriels 🤖
✅ Détection de pièces métalliques 🔩
✅ Automatisation et systèmes PLC 💻

⭐ Caractéristiques principales

🟢 Détection sans contact des objets métalliques.
🟢 Alimentation DC 6 à 36 V.
🟢 Boîtier cylindrique M18 fileté.
🟢 Distance de détection :

8 mm (LJ18A3-8)
5 mm (LJ18A3-5)

🟢 Indicateur LED de fonctionnement.
🟢 Protection IP67 contre la poussière et l’eau.
🟢 Installation simple grâce au filetage M18.
🟢 Câble de raccordement d’environ 1,2 m.

📊 Tableau des caractéristiques techniques

🔹 Paramètre	🔹 Valeur
📌 Modèle	LJ18A3-8 / LJ18A3-5
⚡ Alimentation	DC 6 à 36 V
📏 Diamètre	M18
🎯 Distance de détection	5 mm ou 8 mm (selon le modèle)
🔩 Objet détecté	Métaux ferreux et non ferreux (distance réduite pour certains métaux)
💡 Indication	LED intégrée
🔌 Longueur du câble	Environ 1,2 m
🛡️ Indice de protection	IP67
🌡️ Température de fonctionnement	-25 °C à +70 °C
⚡ Courant de sortie	Jusqu’à 300 mA

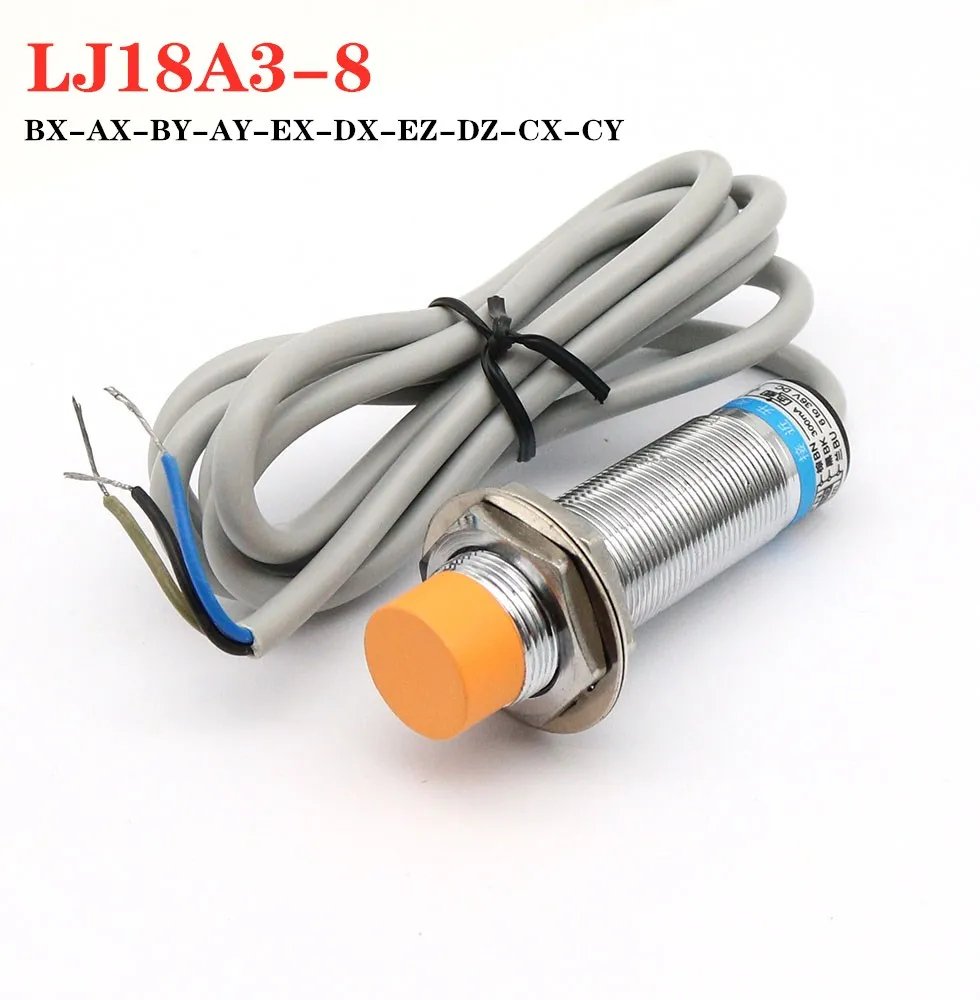

🔄 Versions disponibles

📦 Modèle	Type de sortie	Contact
🔵 LJ18A3-8-Z/AY	NPN	NO (Normalement Ouvert)
🔵 LJ18A3-8-Z/BX	NPN	NC (Normalement Fermé)

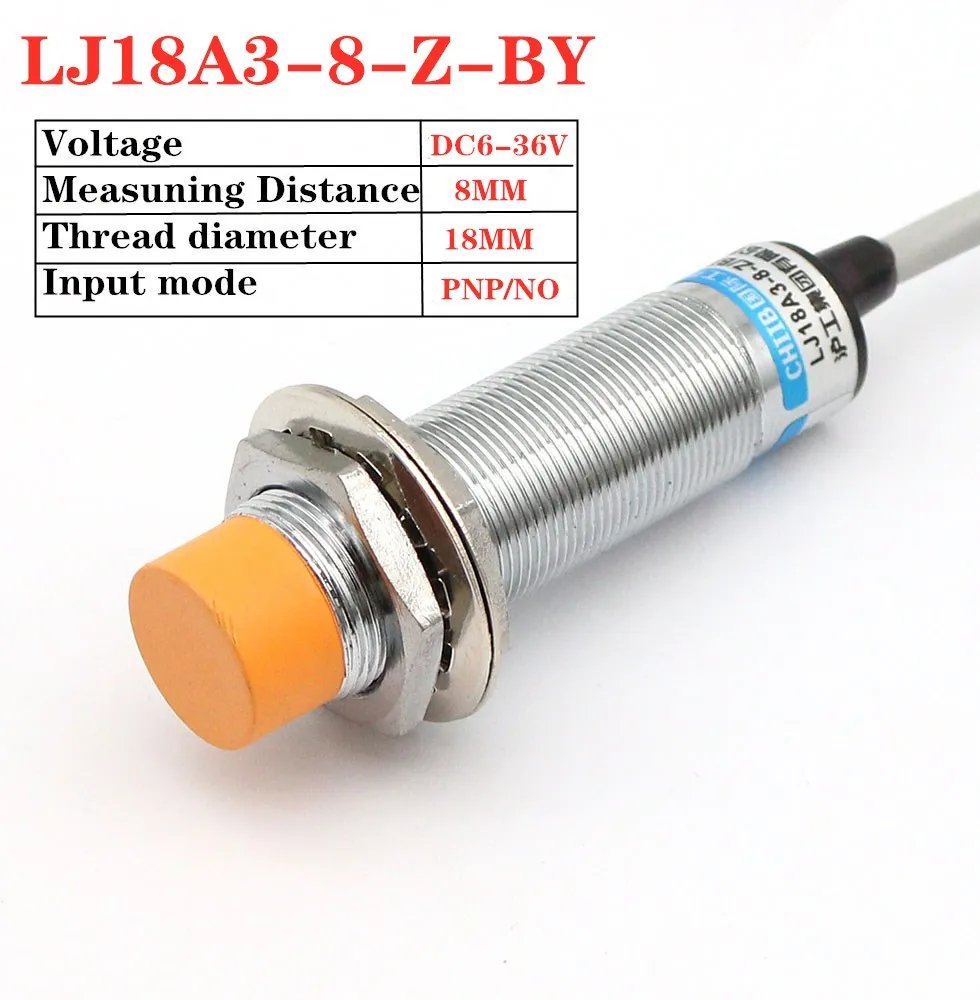

🟢 LJ18A3-8-Z/BY	PNP	NC (Normalement Fermé)

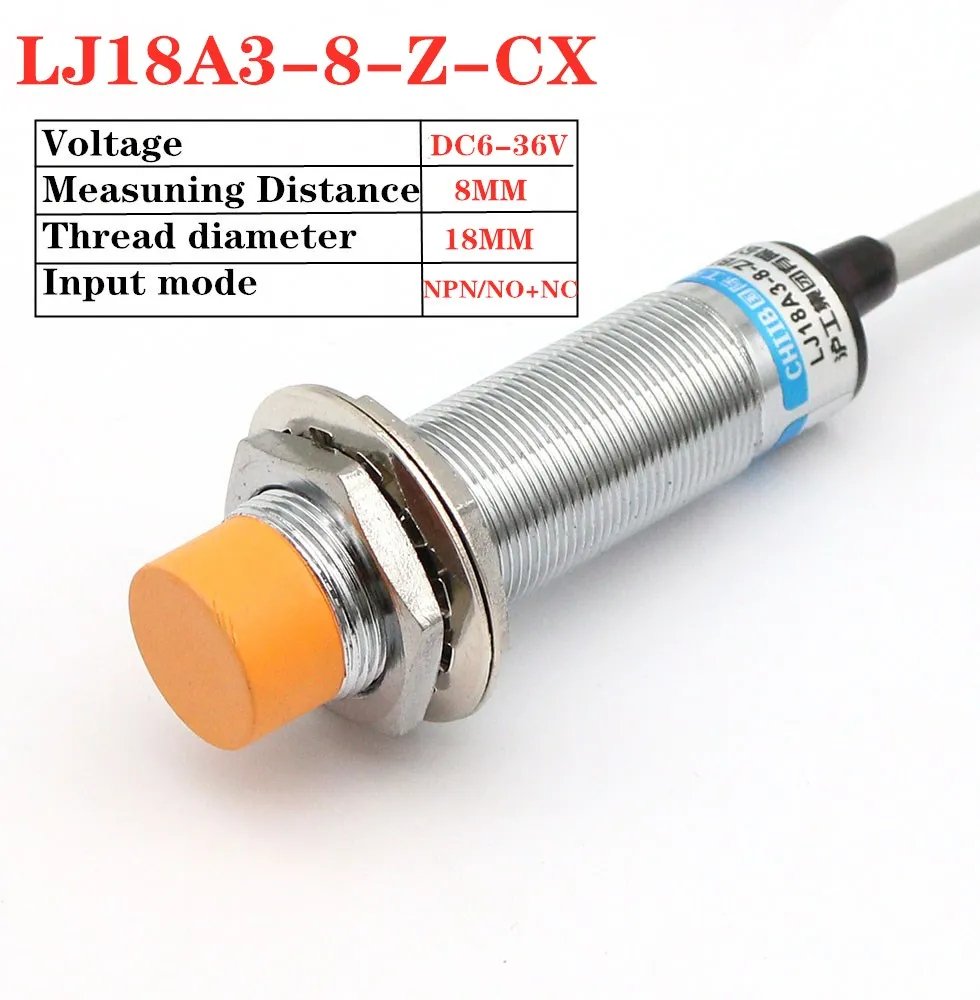

🟢 LJ18A3-8-Z/CX	NPN	NO (Normalement Ouvert)
🟢 LJ18A3-8-Z/CY	Deux fils	NO
🟢 LJ18A3-8-J/EZ	Deux fils AC	NC
🟢 LJ18A3-8-J/DZ	Deux fils AC	NO

🛠️ Utilisation

1️⃣ Installation

Fixer le capteur dans un support M18.
Alimenter le capteur en 6 à 36 V DC.

2️⃣ Fonctionnement

Lorsqu’un objet métallique entre dans la zone de détection, le capteur commute automatiquement sa sortie.
La LED s’allume pour indiquer la détection.

3️⃣ Raccordement (3 fils)

Fil	Fonction
🟤 Marron	+V (6 à 36 V DC)
🔵 Bleu	0 V (GND)
⚫ Noir	Sortie signal (NPN ou PNP selon le modèle)

✅ Avantages

✔️ Détection rapide et fiable.
✔️ Aucun contact mécanique, donc faible usure.
✔️ Haute résistance à l’eau et à la poussière (IP67).
✔️ Compatible avec les automates PLC, microcontrôleurs et systèmes d’automatisation.
✔️ Convient aux environnements industriels exigeants.

🏁 Conclusion

Le LJ18A3-8 / LJ18A3-5 est un capteur de proximité inductif robuste et fiable pour la détection d’objets métalliques. Disponible en plusieurs versions (NPN/PNP, NO/NC, 5 mm ou 8 mm), il s’adapte à de nombreuses applications industrielles et d’automatisation grâce à sa large plage d’alimentation 6 à 36 V DC, son indice de protection IP67 et sa simplicité d’installation.
