carte BMS Li-ion pour 7S, 10S, 13S, 14S ou 16S avec équilibrage automatique, il faut surtout distinguer équilibrage passif et équilibrage actif.

Options intéressantes

Configuration	Tension nominale Li-ion	Tension pleine charge	Équilibrage	Courant typique
7S	25,9 V	29,4 V	Passif / actif selon modèle	15–50 A+
10S	36 V	42,0 V	Passif / actif	15–50 A+
13S	48,1 V	54,6 V	Passif / actif	15–50 A+
14S	51,8 V	58,8 V	Passif / actif	15–50 A+
16S	59,2 V	67,2 V	Passif / actif	15–50 A+

Attention : « équilibrage automatique » ne signifie pas nécessairement équilibrage actif. Par exemple, un BMS JBD 7S–14S propose un équilibrage passif, tandis que certains modules séparés peuvent transférer l’énergie d’une cellule vers une autre avec plusieurs ampères d’équilibrage.

🔋 BMS JBD 7S–16S

JBD propose notamment des BMS couvrant les configurations 7S, 10S, 13S, 14S et 16S, avec protection contre surcharge, décharge profonde, surintensité et court-circuit, ainsi qu’une fonction d’équilibrage. Certaines versions offrent également Bluetooth/UART.

Pour un BMS réellement actif, DALY propose des BMS à équilibrage actif de 4S à 24S, avec jusqu’à 1 A d’équilibrage actif selon les modèles.

Un autre choix est d’utiliser un BMS de protection + un équilibreur actif séparé. Des modèles 7S/10S/13S/14S/16S existent avec un courant d’équilibrage pouvant atteindre plusieurs ampères, ce qui est beaucoup plus rapide qu’un équilibrage passif de quelques dizaines ou centaines de mA.

Mon conseil

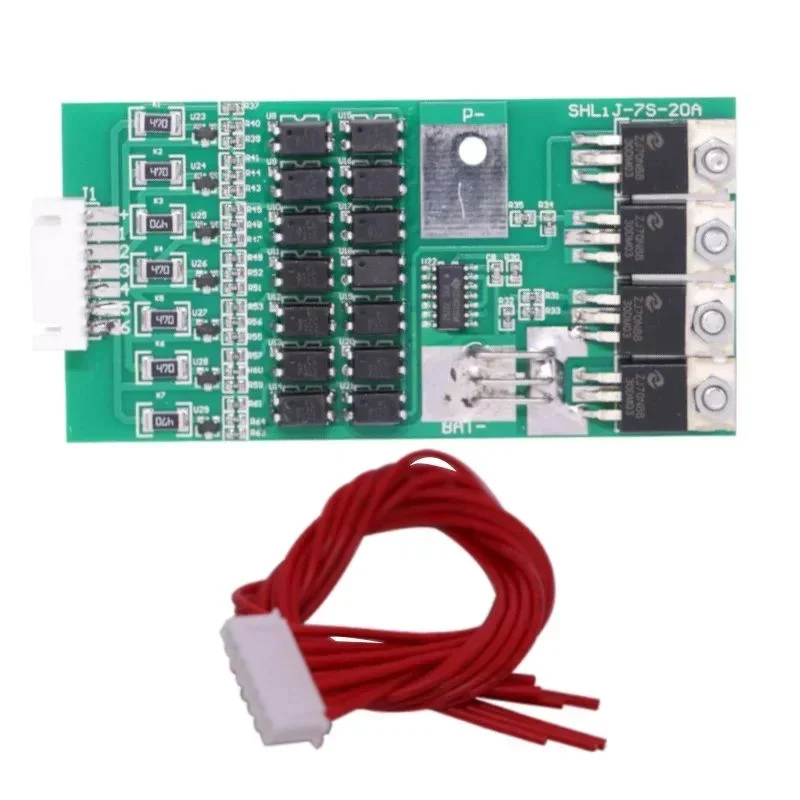

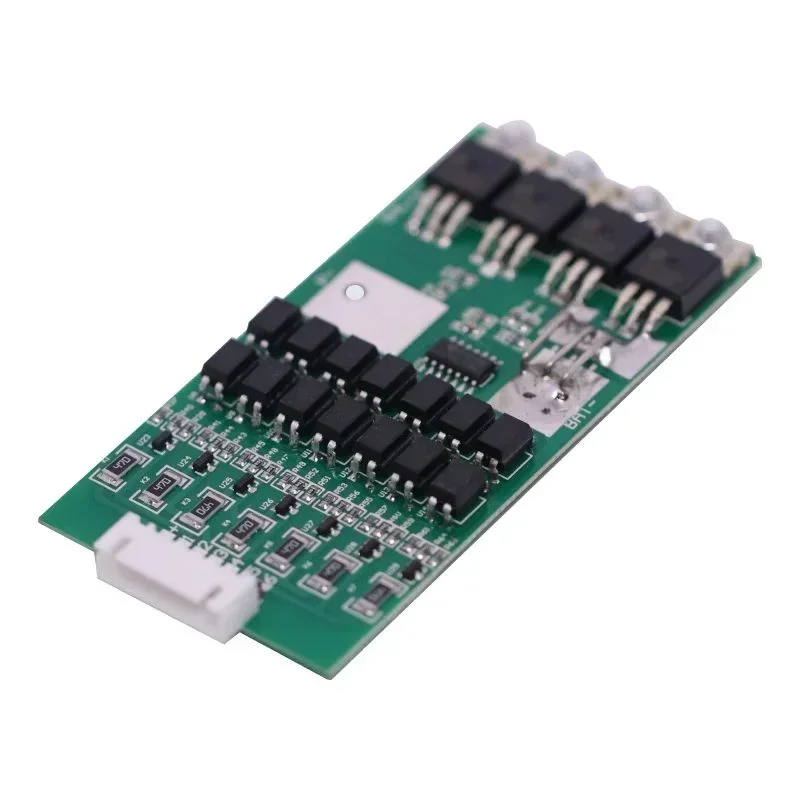

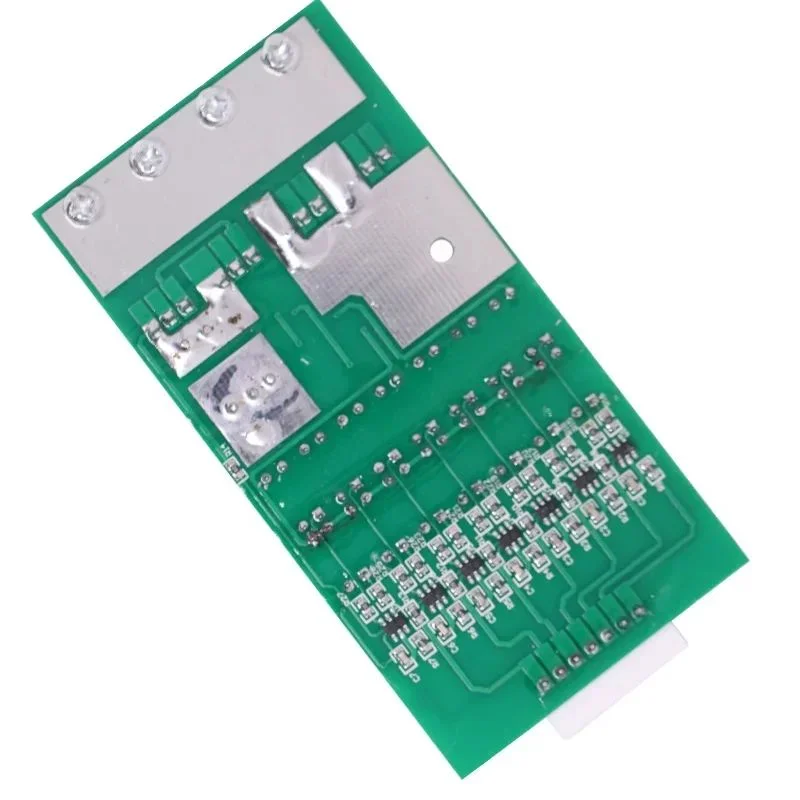

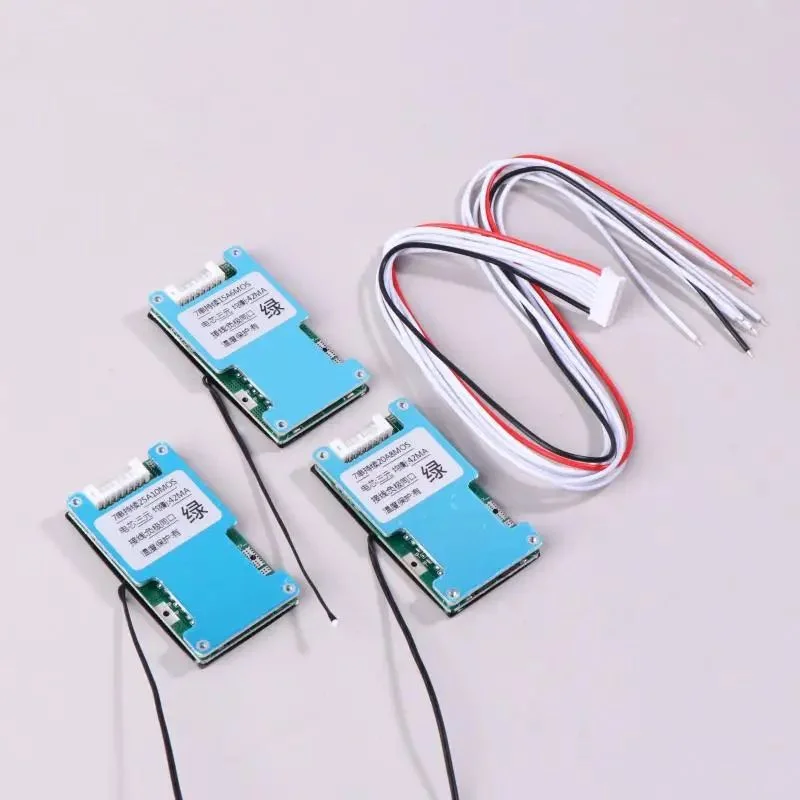

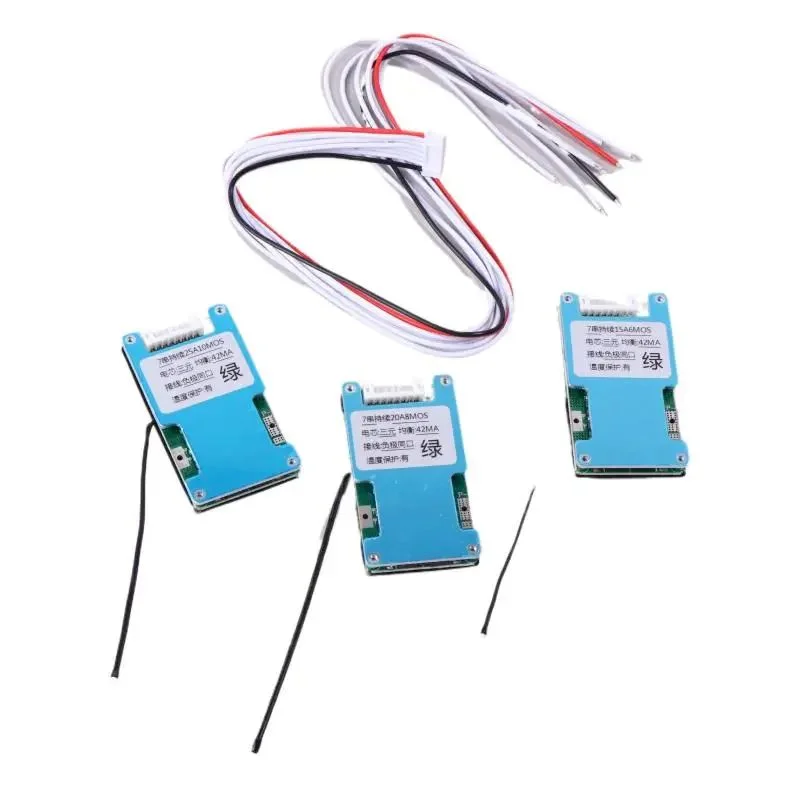

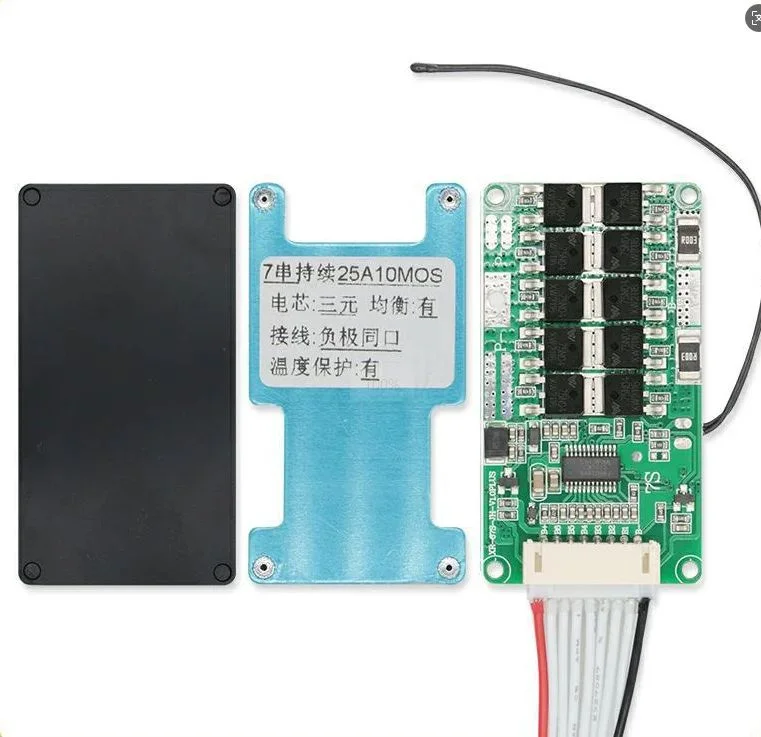

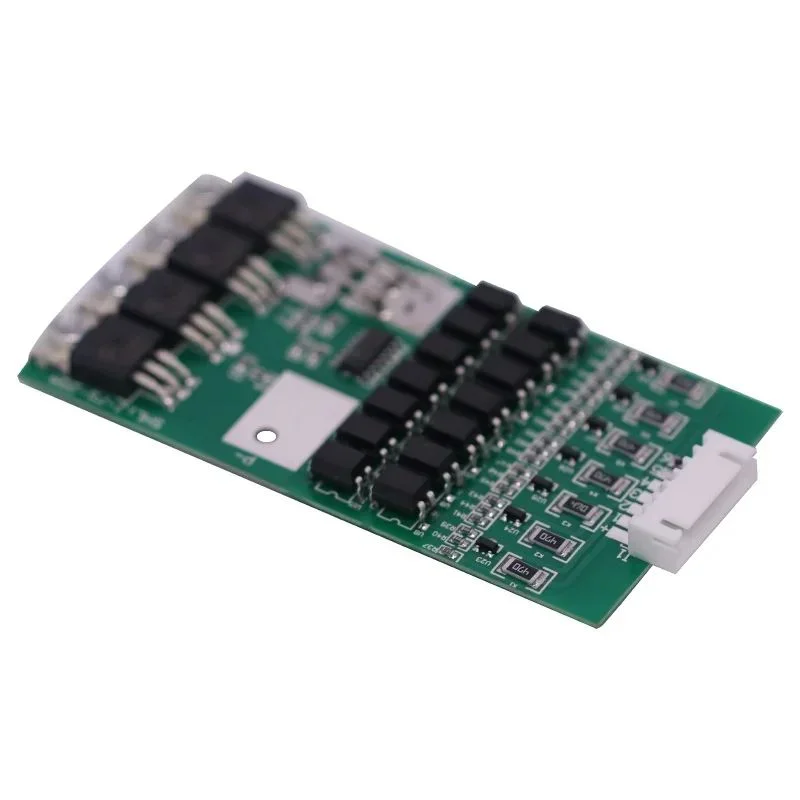

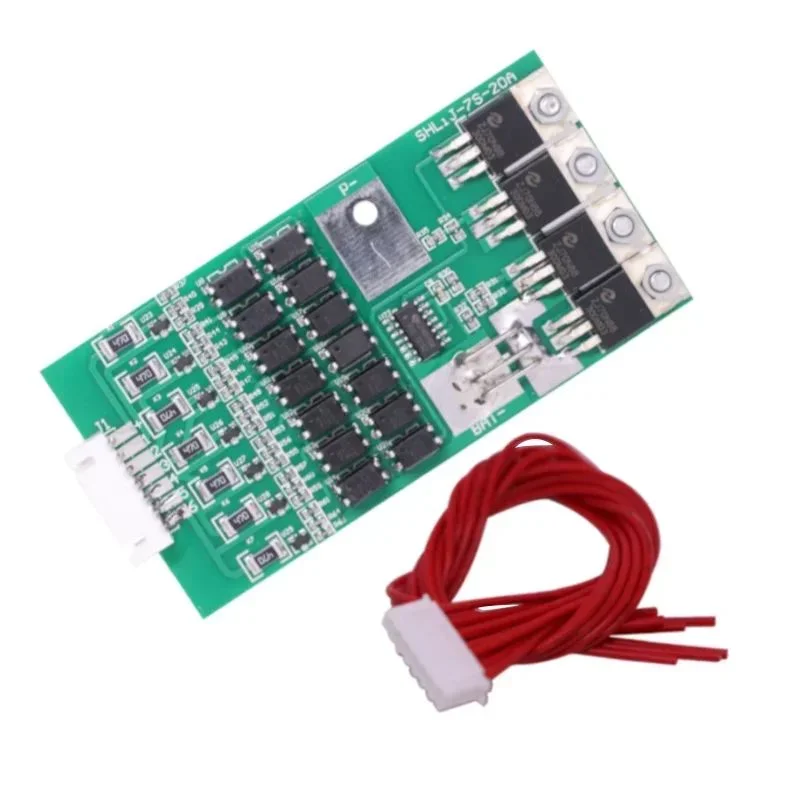

🔋 Carte de Protection BMS 7S 20A / 25A pour Batterie Lithium-ion

Name: BMS Li-ion 7S 10S 13S 14S 16S – Cartes de Protection avec Équilibrage Automatique des Cellules
SKU: 57323
Availability: InStock

🌍 Introduction

La carte de gestion de batterie (BMS – Battery Management System) 7S est un module électronique conçu pour protéger et gérer les batteries lithium-ion composées de 7 cellules montées en série (7S), offrant une tension nominale d’environ 25,9 V et une tension maximale de 29,4 V.

Cette carte assure plusieurs fonctions essentielles : la protection contre la surcharge, la décharge profonde, les surintensités, les courts-circuits et l’équilibrage des cellules. Ces protections permettent d’améliorer la sécurité, d’augmenter la durée de vie de la batterie et d’assurer un fonctionnement fiable dans diverses applications.

Grâce à sa capacité de supporter un courant continu de 20 A à 25 A, cette carte est adaptée aux applications nécessitant une alimentation stable et une consommation importante, telles que les outils électroportatifs, les véhicules électriques légers, les robots, les systèmes solaires et les équipements industriels.

⚙️ Caractéristiques techniques

Caractéristique	Valeur
🔋 Type de batterie	Lithium-ion (Li-ion) 7S
🔢 Nombre de cellules	7 cellules en série
⚡ Tension nominale	25,9 V
🔋 Tension maximale de charge	29,4 V
⚙️ Courant de fonctionnement	20 A à 25 A
⚡ Courant de protection instantané	Jusqu’à 60 A
🔄 Courant d’équilibrage	40 à 80 mA
🎯 Tension d’équilibrage	4,15 à 4,18 V ± tolérance
🔺 Tension de surcharge	4,25 à 4,30 V par cellule
🔻 Tension de libération de surcharge	4,10 V
🔋 Tension de décharge excessive	2,40 à 2,70 V par cellule
⏱️ Délai de protection contre la surcharge	75 ms
⏱️ Délai de protection contre la décharge	5 ms
🌡️ Protection thermique (charge)	50 °C
🌡️ Protection thermique (décharge)	70 °C
⚡ Résistance interne	≤ 20 mΩ
🔌 Tension du chargeur recommandée	30 V
🔋 Consommation au repos	≤ 30 µA à 500 µA
📏 Dimensions	60 × 33 × 7 mm
📐 Longueur des câbles	40 cm
🌡️ Température de fonctionnement	-40 °C à +80 °C

🛡️ Fonctions de protection

La carte BMS intègre plusieurs systèmes de sécurité afin de protéger efficacement les batteries :

✅ Protection contre la surcharge

✅ Protection contre la décharge profonde

✅ Protection contre les surintensités

✅ Protection contre les courts-circuits

✅ Équilibrage automatique des cellules

✅ Protection thermique

✅ Détection de rupture de fil

✅ Récupération automatique après suppression de la surcharge ou du court-circuit

💡 Applications

Cette carte de protection est utilisée dans de nombreux domaines nécessitant une alimentation fiable par batterie lithium-ion.

🚲 Mobilité électrique

Vélos électriques
Trottinettes électriques
Skateboards électriques
Véhicules électriques légers

🔧 Outils électroportatifs

Perceuses sans fil
Visseuses
Meuleuses
Scies électriques

🤖 Robotique

Robots mobiles
Robots industriels
Robots autonomes
Bras robotiques

☀️ Énergie renouvelable

Stockage d’énergie solaire
Systèmes photovoltaïques
Batteries de secours

🏠 Domotique

Systèmes d’alimentation autonomes
Alimentation d’urgence
Modules IoT

🚁 Modélisme

Drones
Avions radiocommandés
Bateaux électriques
Véhicules RC

🏭 Industrie

Alimentations industrielles
Équipements portables
Instruments de mesure
Systèmes embarqués

⭐ Avantages

✔️ Protège efficacement les cellules lithium-ion.

✔️ Augmente la durée de vie du pack batterie.

✔️ Assure un équilibrage automatique des cellules.

✔️ Compatible avec les batteries 7S haute capacité.

✔️ Faible consommation d’énergie.

✔️ Courant de fonctionnement élevé (20 à 25 A).

✔️ Installation simple grâce aux câbles préinstallés.

✔️ Protection complète contre les défauts électriques.

✔️ Convient aux applications domestiques et industrielles.

📦 Contenu de l’emballage

📄 1 × Carte de protection BMS 7S
🔌 Câbles de connexion (≈ 40 cm)

🎯 Conclusion

La carte BMS 7S 20A/25A est une solution fiable pour la gestion des batteries Lithium-ion 7 cellules. Elle offre une protection complète contre les principaux risques électriques (surcharge, décharge profonde, surintensité, court-circuit et surchauffe) tout en assurant un équilibrage des cellules afin d’améliorer les performances et la durée de vie du pack batterie.

Grâce à sa capacité à supporter des courants continus jusqu’à 25 A et des pointes de 60 A, elle est particulièrement adaptée aux applications exigeantes telles que les vélos électriques, robots, outils électroportatifs, systèmes solaires et projets d’électronique embarquée. Son faible encombrement, sa faible consommation et ses nombreuses protections en font un composant essentiel pour concevoir des systèmes d’alimentation sûrs, performants et durables.

Applications

🔋 Batteries de vélos électriques et trottinettes
🛵 Batteries pour scooters électriques
🔌 Power stations et batteries de secours
☀️ Stockage d’énergie solaire
🚗 Petits véhicules électriques
🔧 Packs Li-ion fabriqués avec cellules 18650, 21700, etc.
⚡ Batteries pour moteurs DC et autres équipements portables

Caractéristiques principales

7S → 29,4 V max
10S → 42,0 V max
13S → 54,6 V max
14S → 58,8 V max
16S → 67,2 V max
Protection contre surcharge
Protection contre sous-tension
Protection contre surintensité
Protection contre court-circuit
Équilibrage automatique des cellules
Mesure/surveillance de la tension des cellules
Selon le modèle : Bluetooth, UART ou RS485
Courant de décharge disponible selon modèle : par exemple 15 A, 30 A, 40 A, 50 A ou davantage

Applications recommandées par version

BMS 1S

🟢 Très simple à installer
🟢 Idéal pour Power Banks et petits appareils USB
🔴 Ne convient pas aux systèmes haute puissance

BMS 2S à 4S

🟢 Utilisé dans les lampes, robots et outils portatifs
🟢 Bon compromis entre simplicité et puissance
🔴 Autonomie limitée pour les applications lourdes

BMS 5S à 8S

🟠 Convient aux vélos électriques légers et trottinettes
🟠 Tension plus élevée donc meilleur rendement moteur
🔵 Très populaire dans les projets DIY

BMS 10S à 13S

🟢 Standard des vélos électriques 36 V et 48 V
🟢 Bonne autonomie et puissance
🔴 Nécessite un câblage plus rigoureux

BMS 14S à 16S

🟢 Utilisé dans les systèmes solaires et batteries haute capacité
🟢 Compatible avec les installations professionnelles 48 V–60 V
🔴 Coût plus élevé et installation plus complexe

Recommandations

Pour les débutants

✅ BMS 1S à 4S

Installation simple
Peu de fils d’équilibrage
Faible coût

Pour les projets intermédiaires

✅ BMS 5S à 10S

Trottinettes électriques
Vélos électriques
Robotique avancée

Pour les applications professionnelles

✅ BMS 12S à 16S

Stockage solaire
Onduleurs
Véhicules électriques
Batteries 48 V et 60 V

Résumé

Le choix du BMS dépend principalement de la tension souhaitée :

1S–4S → Petits appareils et projets DIY.
5S–10S → Mobilité électrique légère.
12S–16S → Stockage d’énergie, solaire et applications professionnelles.

Plus le nombre de cellules (S) augmente, plus la tension, la puissance disponible et la complexité du système augmentent également.
