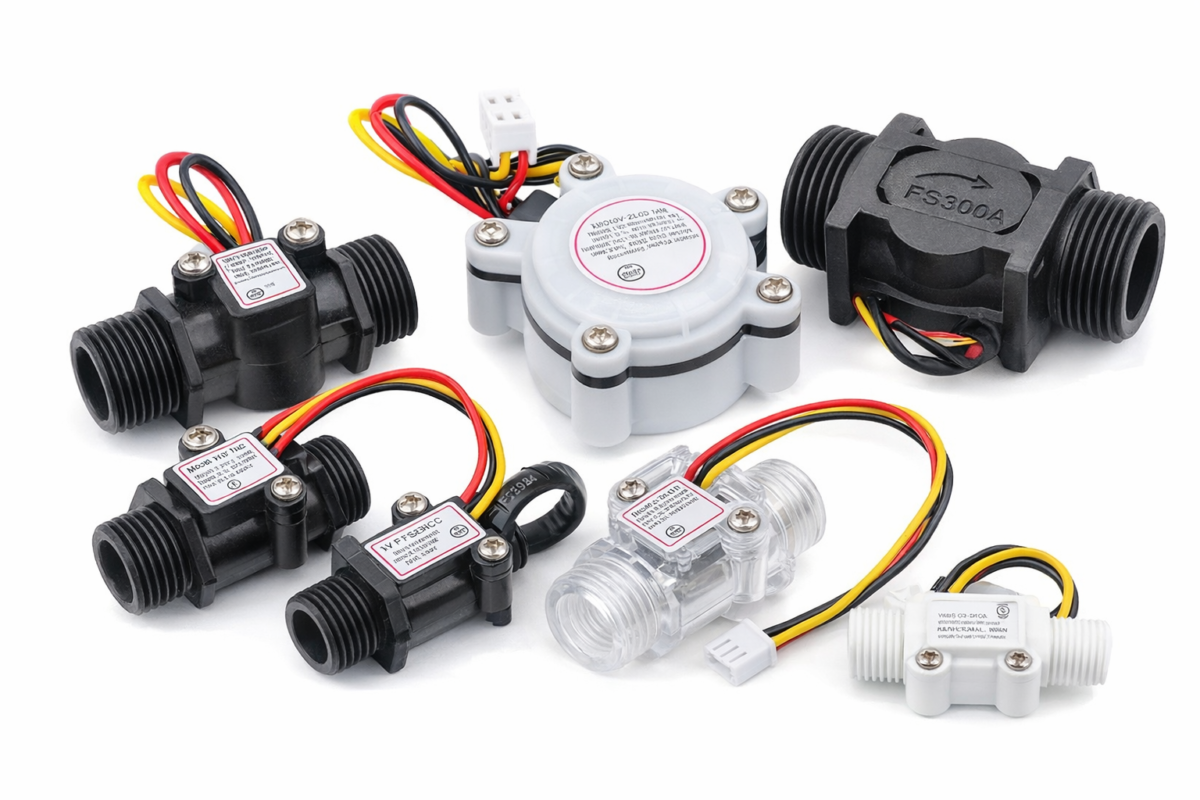

🔧 1. Principe de fonctionnement (commun)

• Type : capteur à effet Hall avec turbine interne
• L’eau fait tourner une hélice (rotor magnétique)
• Le capteur génère des impulsions électriques (signal PWM) proportionnelles au débit
• Utilisation : Arduino, domotique, contrôle de débit, machine, irrigation

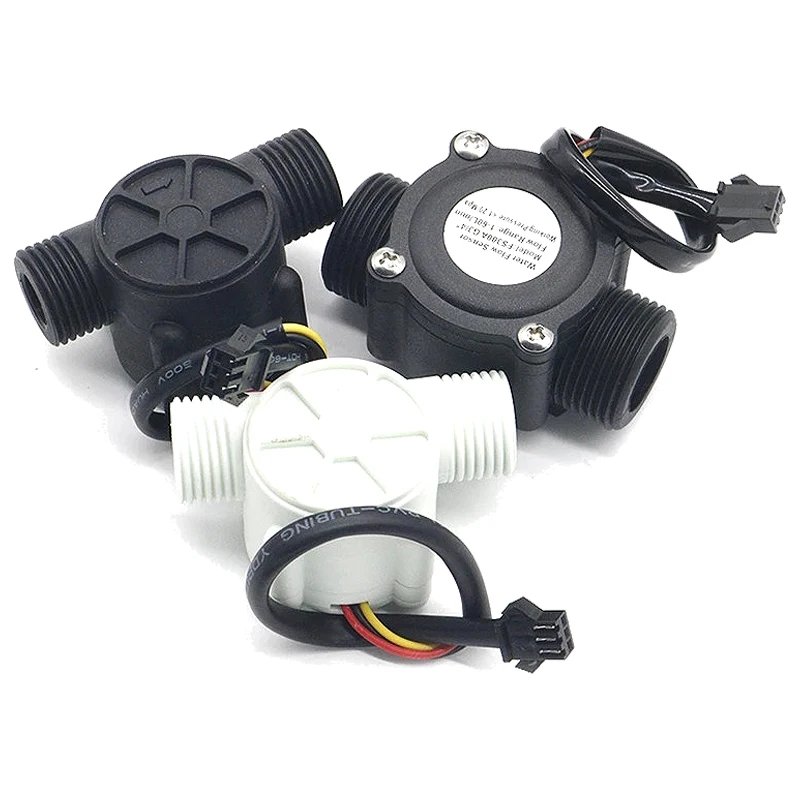

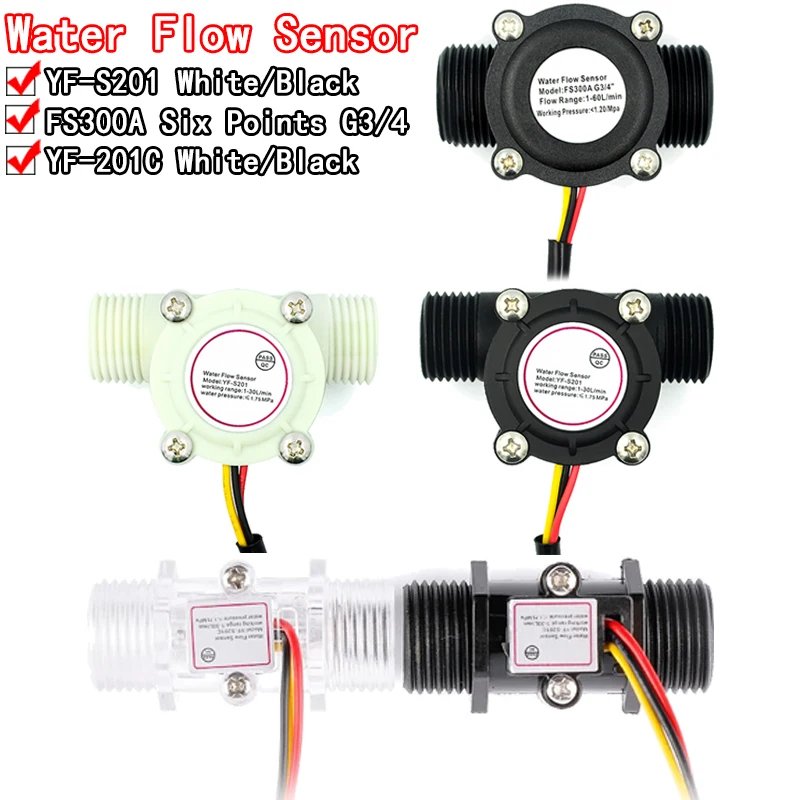

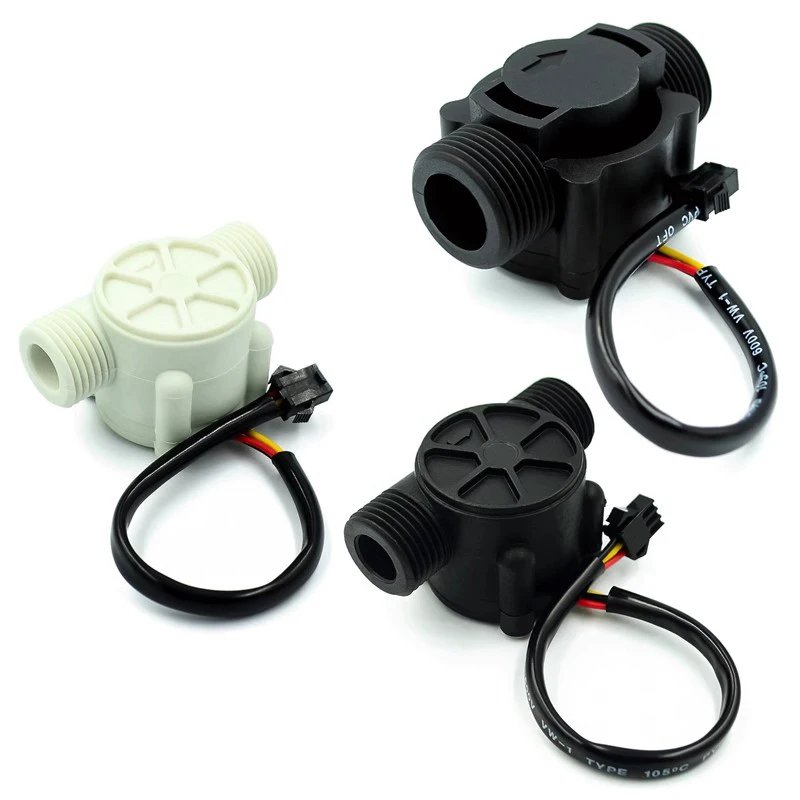

📊 1. YF-S201 (Black / White)

🔧 Structure interne

• Corps en plastique (PA / PVC)
• Turbine interne (rotor) avec aimant intégré
• Capteur Hall isolé de l’eau
• Génère des impulsions numériques proportionnelles au débit

⚙️ Caractéristiques électriques

• Tension de fonctionnement : 4.5 → 24 V DC
• Tension nominale : 5 → 18 V
• Courant max : ≤ 15 mA
• Signal de sortie : TTL (onde carrée)
  • Niveau haut : ≈ 4.5 V
  • Niveau bas : < 0.5 V
• Cycle de service : 50% ± 10%

🌊 Caractéristiques hydrauliques

• Plage de débit : 1 à 30 L/min
• Pression max : ≤ 1.75 à 2.0 MPa
• Température liquide : ≤ 120°C
• Température fonctionnement : ≤ 80°C

📈 Caractéristiques de mesure

• Relation fréquence/débit :
  👉 F (Hz) = 7.5 × Q (L/min)
• Impulsions par litre : ≈ 450 pulses/L
• Précision : ±5 à ±10%
• Temps de montée : 0.04 µs
• Temps de descente : 0.18 µs

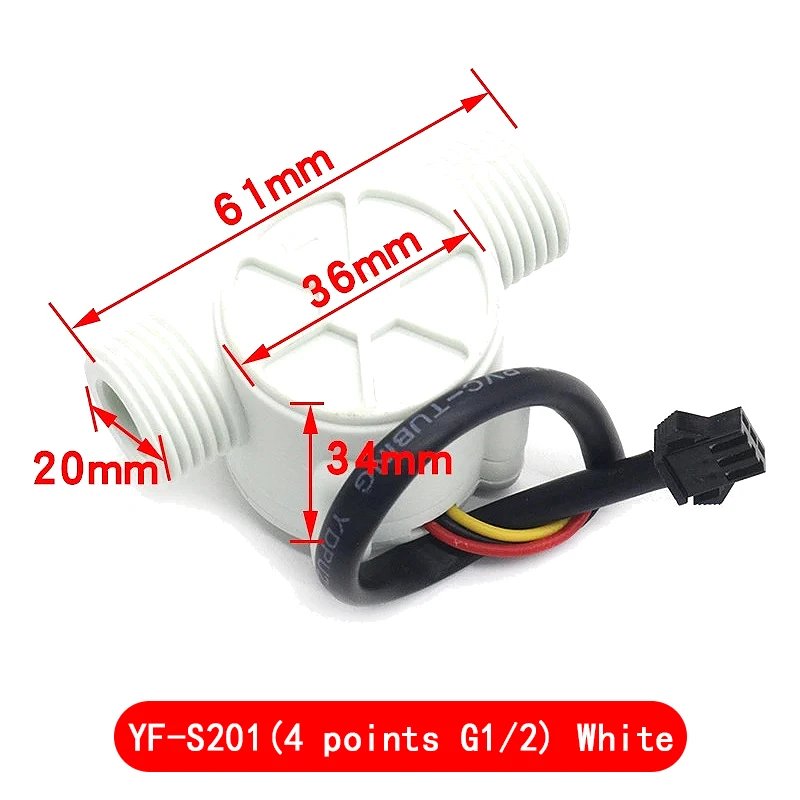

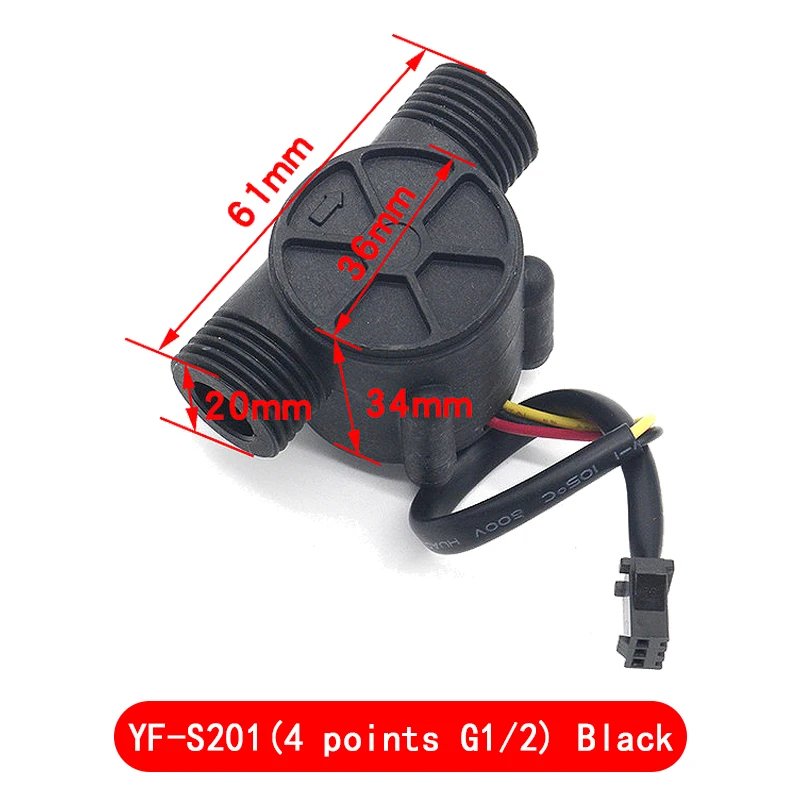

🔩 Dimensions / raccord

• Filetage : G1/2″
• Diamètre extérieur : ≈ 20 mm

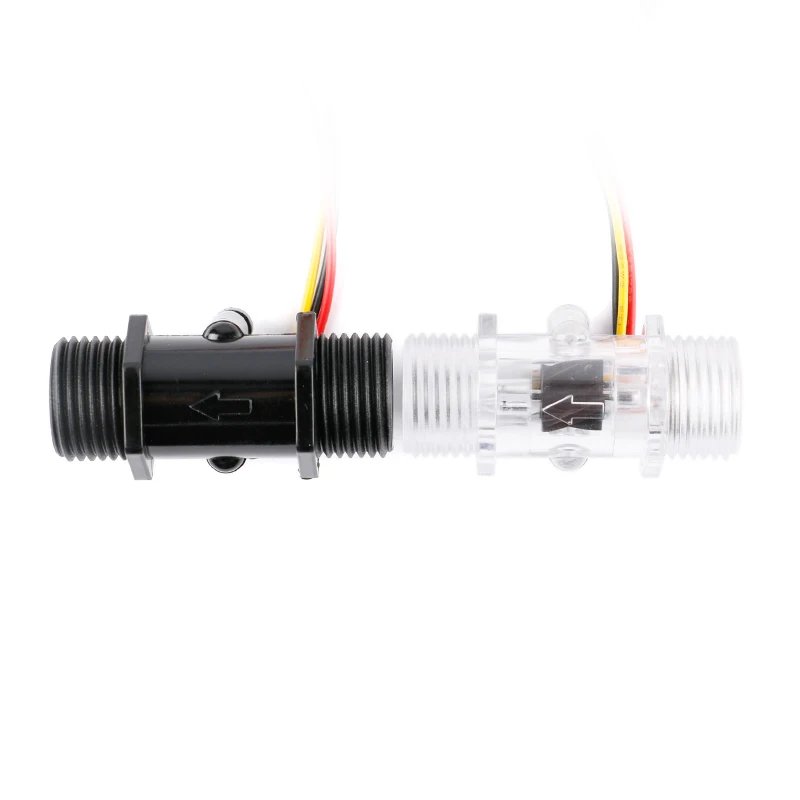

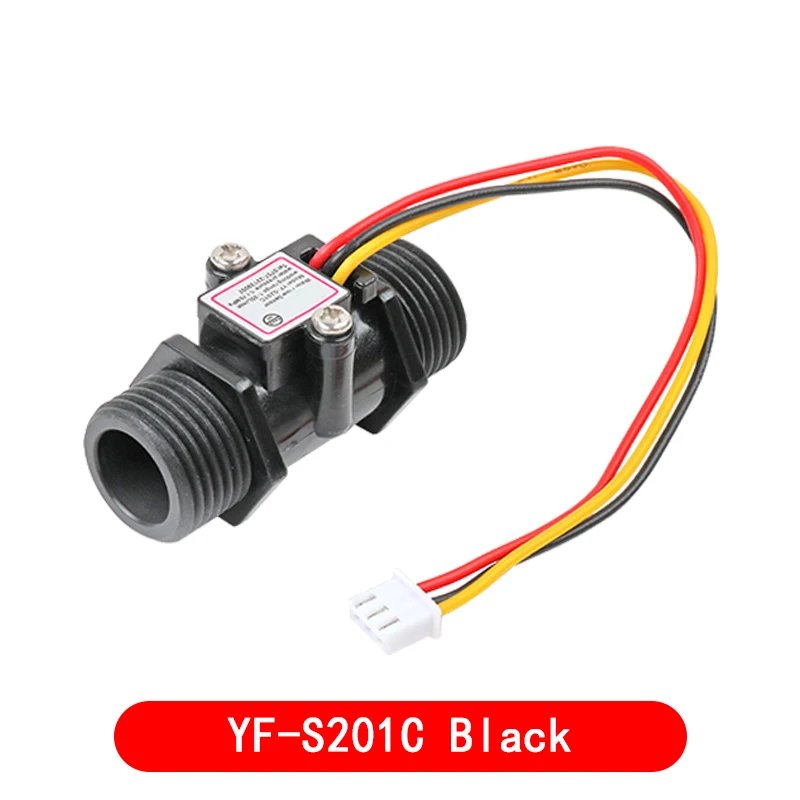

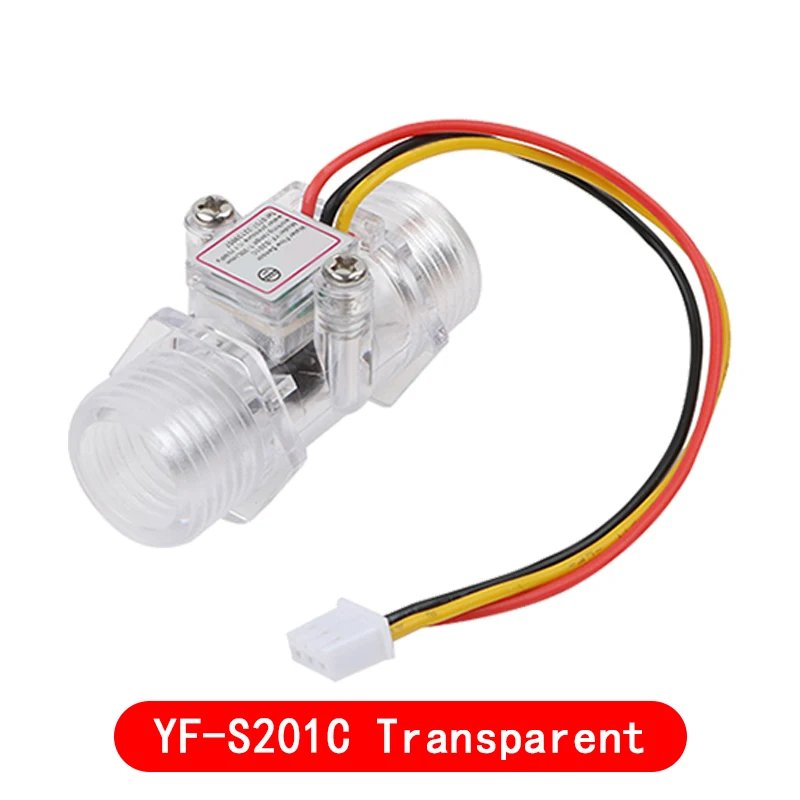

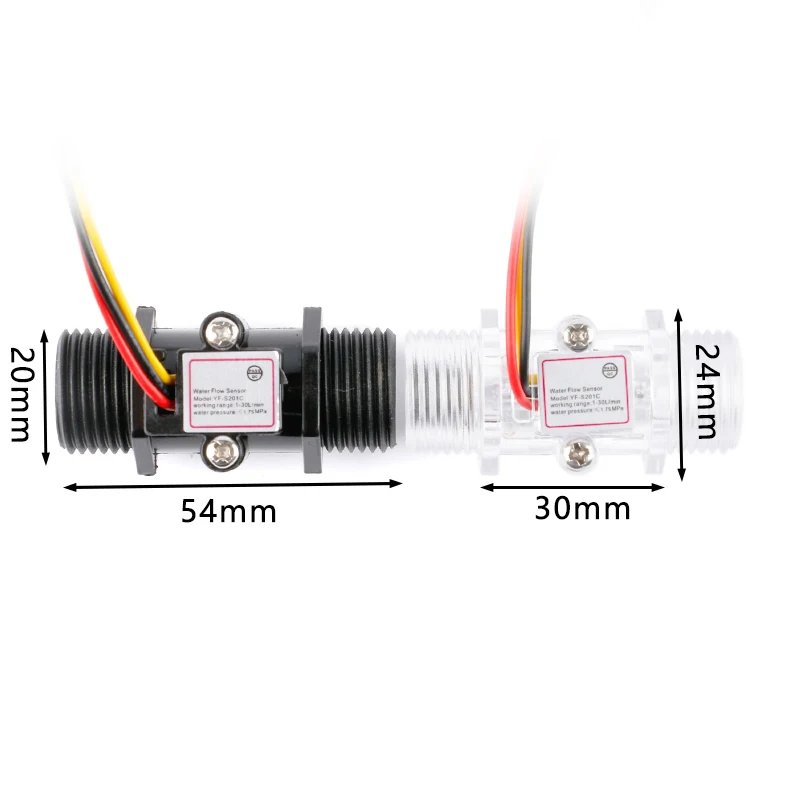

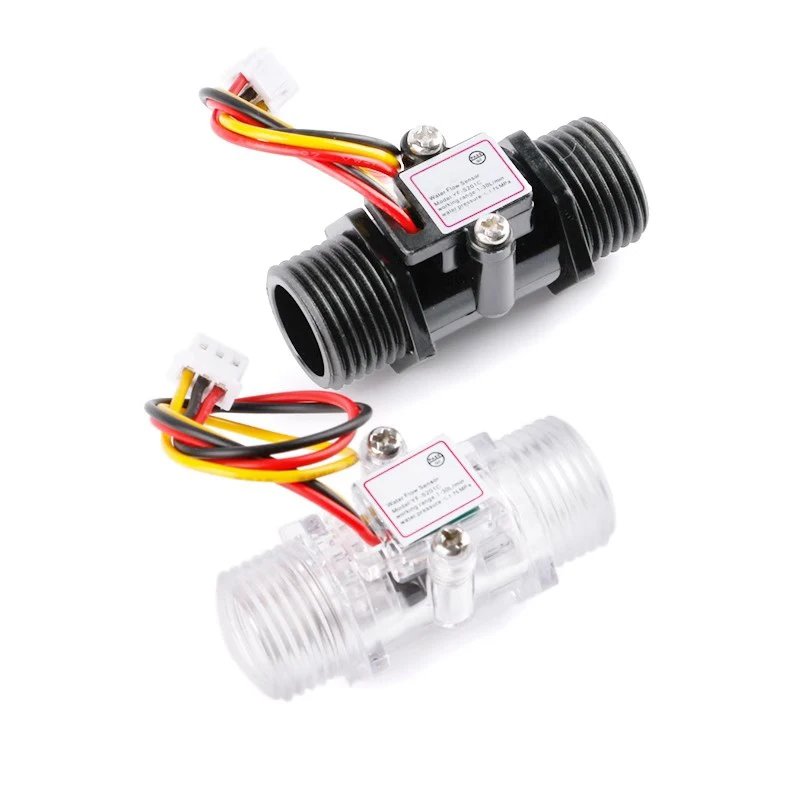

📊 2. YF-S201C (Black / Transparent)

🔧 Particularité

• Version compacte du YF-S201
• Corps plus petit (installation facile)
• Version transparente = visualisation du flux

⚙️ Spécifications techniques

👉 Très similaires au YF-S201 :

• Débit : 1 – 30 L/min
• Tension : 5 – 24V
• Signal : impulsion Hall
• Pression : jusqu’à 2 MPa

🔍 Différences principales

• Taille plus réduite
• Débit parfois légèrement moins stable
• Utilisation : systèmes compacts, machines automatiques

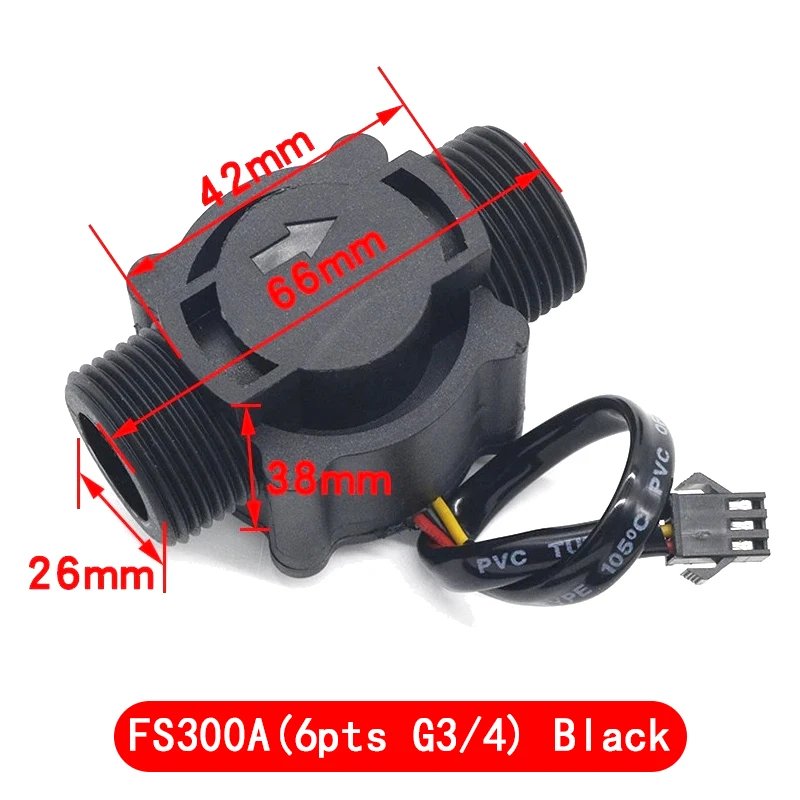

📊 3. FS300A (G3/4 – 6 points)

🔧 Structure

• Capteur Hall avec turbine interne
• Corps robuste pour débit élevé

⚙️ Caractéristiques

• Filetage : G3/4″ (≈ 26 mm)
• Plage de débit : ~1 à 60 L/min (selon modèle)
• Tension : 5 – 24 V
• Signal : impulsions

🌊 Performances

• Pression max : ≈ 1.75 – 2.0 MPa
• Précision : ±5 à ±10%
• Utilisation :
  • irrigation
  • réseaux d’eau
  • systèmes industriels

🔍 Particularité

👉 Débit plus élevé → moins précis à bas débit

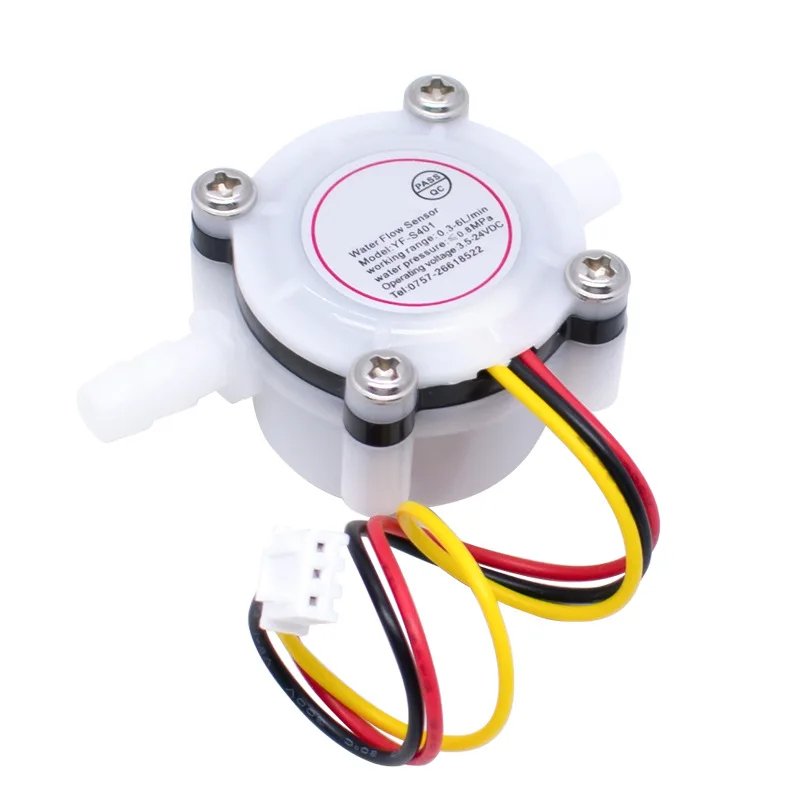

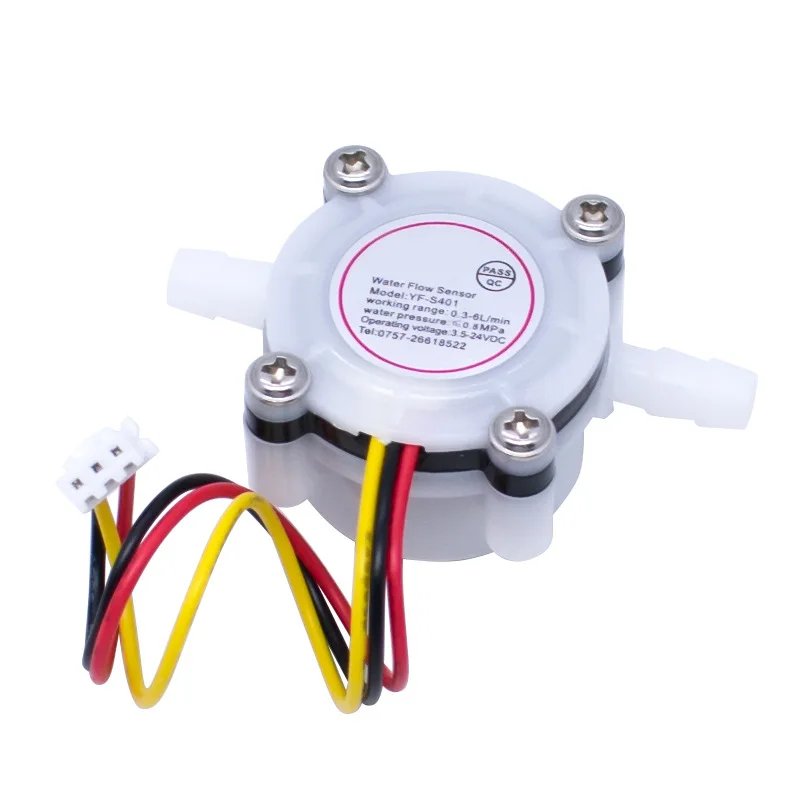

📊 4. YF-S401 (White)

🔧 Structure

• Capteur Hall + turbine
• Diamètre interne très petit → haute précision

⚙️ Caractéristiques électriques

• Tension : 5 – 24 V
• Courant : ≈ 15 mA
• Sortie : impulsions numériques

🌊 Caractéristiques hydrauliques

• Plage de débit : 0.3 à 6 L/min
• Pression max : ~0.35 à 0.8 MPa
• Température : -25 à 80°C

📈 Caractéristiques de mesure

• Formule :
  👉 F (Hz) = 98 × Q (L/min)
• Précision : ±5%
• Duty cycle : 50% ±10%

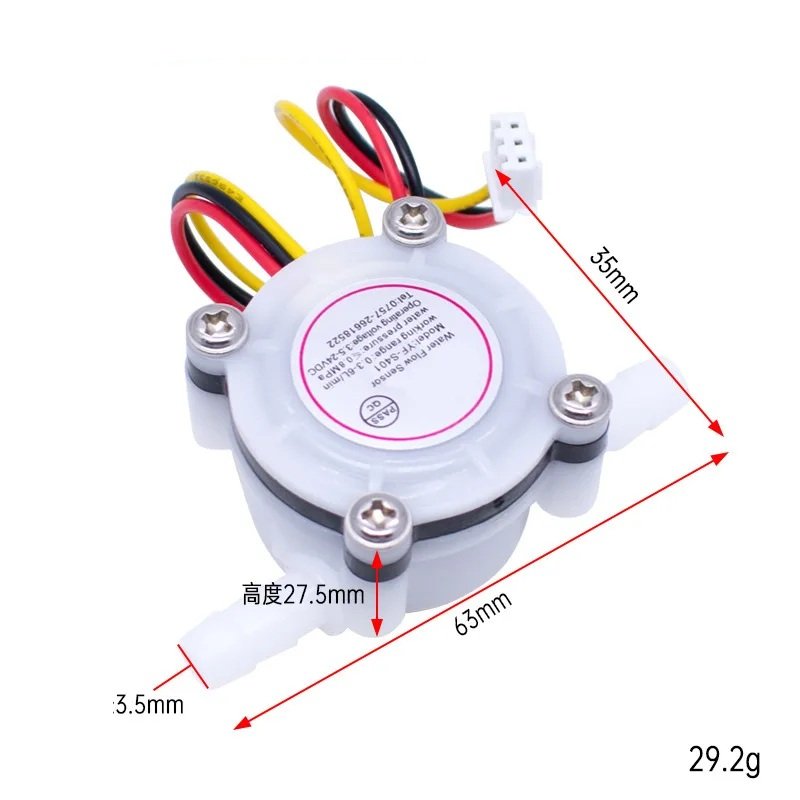

🔩 Dimensions

• Diamètre interne : ~4 mm
• Connexion tuyau : ~6 mm

⚖️ Comparaison technique approfondie

⚡ Conclusion technique

• YF-S201 / S201C
  👉 capteurs universels (meilleur compromis coût / performance)
• FS300A
  👉 adapté aux forts débits (pompes, irrigation)
• YF-S401
  👉 idéal pour faible débit + haute précision (dosage, médical, café)
