Name: Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A
SKU: 48824
Availability: InStock

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A

د.ج 1200

⚙️ Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A

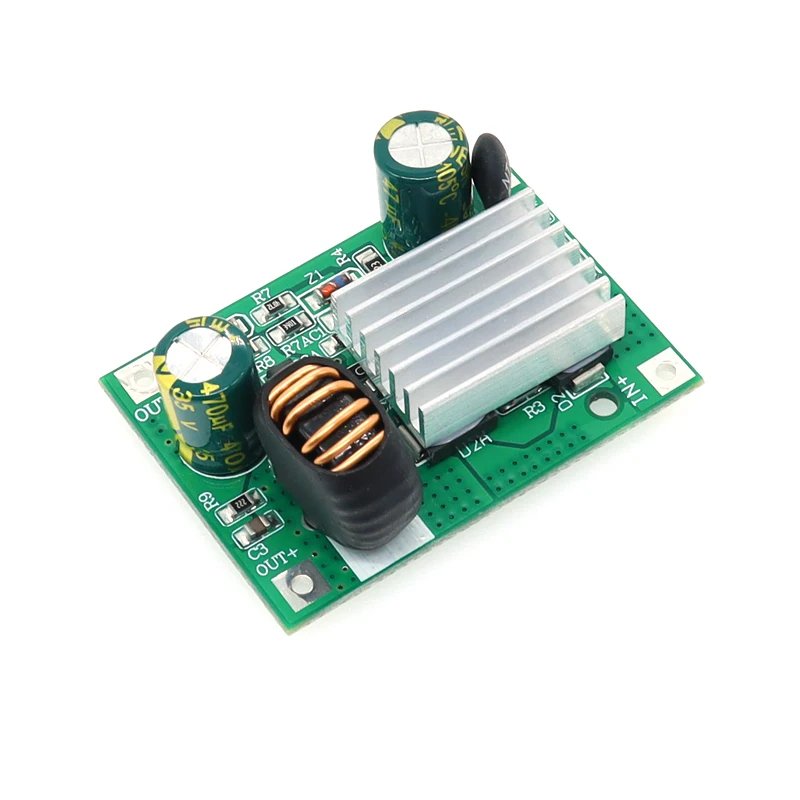

(image illustrant le modèle similaire)

🧩 🔸Introduction

Ce convertisseur abaisseur de tension DC-DC (type Buck) permet de réguler et stabiliser une tension d’entrée élevée (jusqu’à 120 V DC) vers une tension de sortie fixe et sûre (5V, 12V ou 24V).
Grâce à son radiateur aluminium et ses composants haute tension, il est idéal pour les applications industrielles, solaires, véhicules électriques et projets embarqués.

⚡ 🔸Versions disponibles

Modèle	Tension d’entrée (Vin)	Tension de sortie (Vout)	Courant max.	Rendement	Dimensions approx.
DC9–120V ➜ 5V / 3A	9 – 120 V DC	5 V	3 A (max)	≈ 92 %	60 × 45 × 25 mm

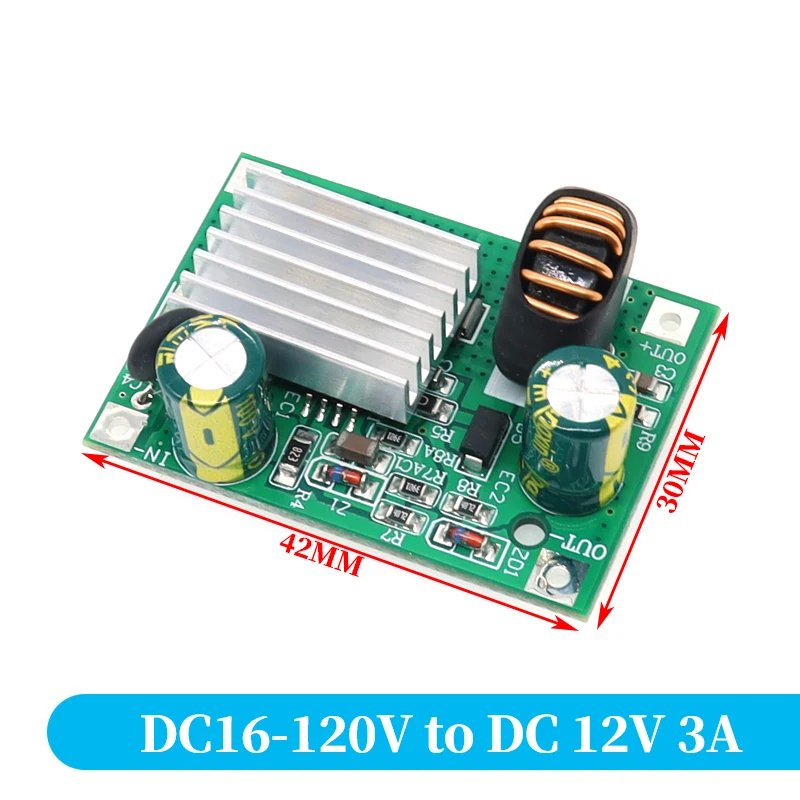

DC16–120V ➜ 12V / 3A	16 – 120 V DC	12 V	3 A (max)	≈ 93 %	60 × 45 × 25 mm

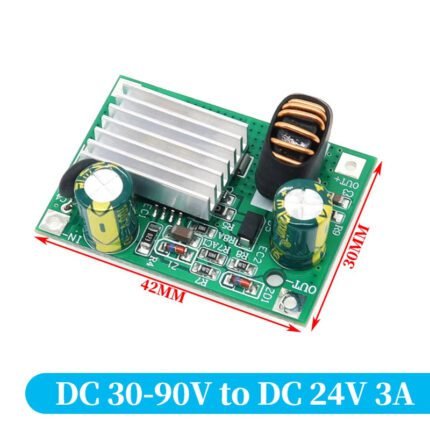

DC30–90V ➜ 24V / 3A	30 – 90 V DC	24 V	3 A (max)	≈ 94 %	60 × 45 × 25 mm

🔋 🔸Caractéristiques techniques générales

Caractéristique	Valeur
Type de régulation	Buck (abaisseur de tension)
Puissance de sortie	Jusqu’à 36 W (selon modèle)
Tension d’entrée max	120 V DC
Protection intégrée	Court-circuit / surchauffe / surcharge
Isolation	Non isolé (masse commune entrée/sortie)
Température de travail	-40 °C à +85 °C
Dissipation thermique	Radiateur aluminium intégré
Fixation	4 trous de montage M3

💡 🔸Applications typiques

Alimentation de caméras de surveillance depuis une source 24 V–110 V
Conversion batterie véhicule électrique / scooter / panneau solaire vers 12 V ou 5 V
Alimentation d’Arduino, routeurs, Raspberry Pi, modules GPS à partir de sources haute tension
Projets industriels, éclairage LED, véhicules utilitaires, batteries Li-ion haute tension

✅ 🔸Avantages

🟢 Large plage de tension d’entrée (jusqu’à 120 V DC)
🟢 Très bon rendement énergétique (≈ 93 %)
🟢 Radiateur intégré pour usage continu et stabilité thermique
🟢 Compact et facile à intégrer sur panneau ou coffret
🟢 Protection complète contre les surtensions et la chaleur

⚠️ 🔸Recommandations d’utilisation

Ne jamais inverser les polarités IN+ / IN− ⚡
Vérifier la tension d’entrée avant connexion
Prévoir ventilation si courant > 2 A en continu
Module non isolé → masse commune entre entrée et sortie
Ne pas utiliser en élévateur (uniquement abaisseur)

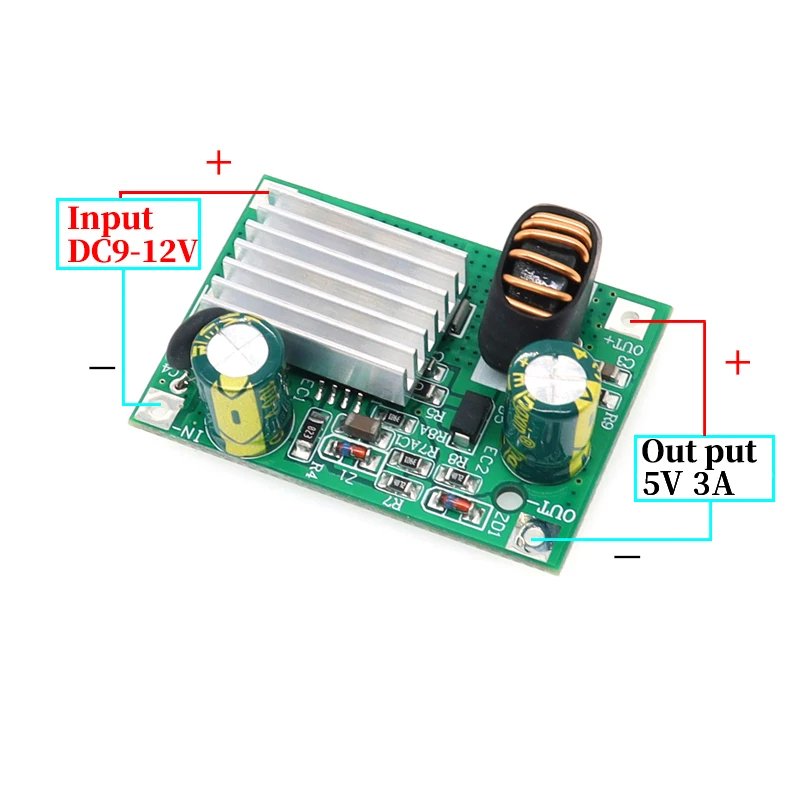

🔧 🔸Branchement

🧠 🔸Conclusion

Le convertisseur DC-DC Buck 9–120V vers 5V / 12V / 24V – 3A est une solution fiable, compacte et efficace pour alimenter vos équipements basse tension depuis une source haute tension.
Grâce à son rendement élevé, sa grande plage d’entrée, et son radiateur intégré, il convient parfaitement aux environnements industriels, solaires et embarqués.

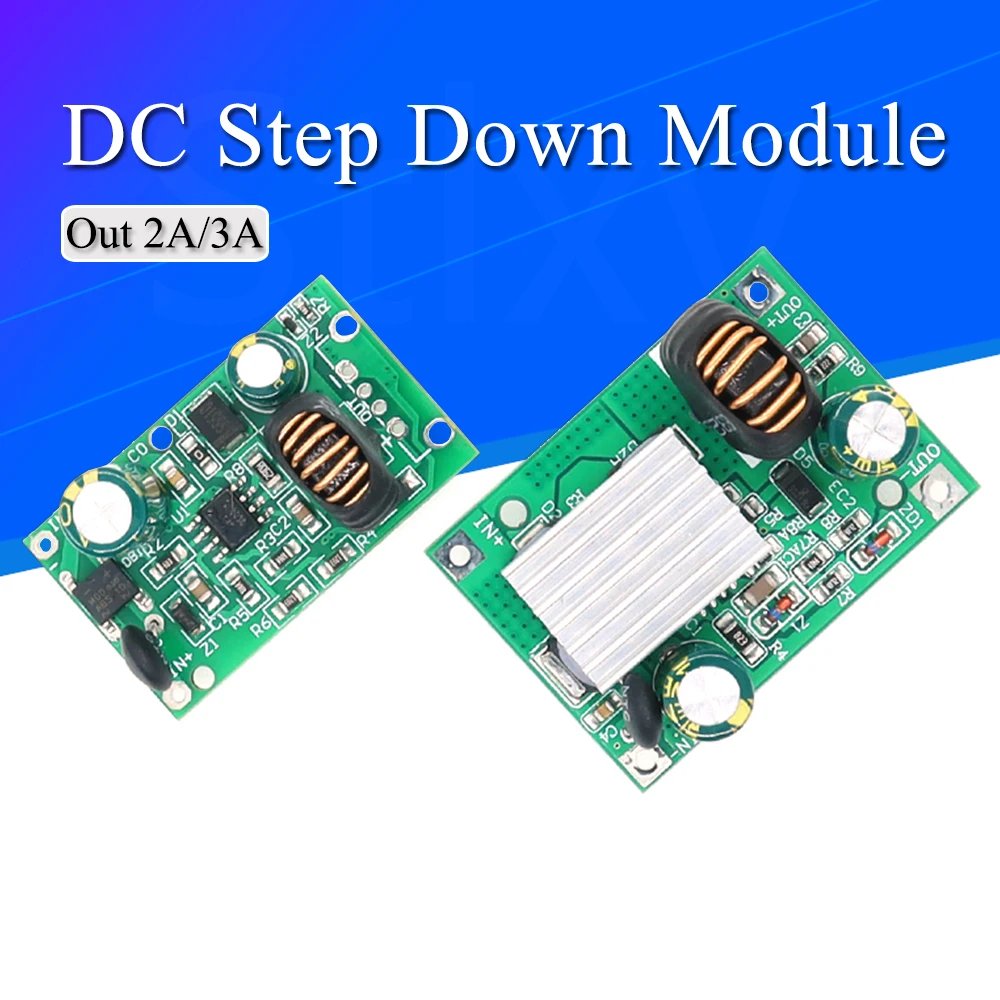

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 1

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 2

Click to enlarge

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 3

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 4

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 5

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 6

Module Abaisseur de Tension DC-DC Buck Haute Tension DC9–120V ➜ 5V / DC16–120V ➜ 12V / DC30–90V ➜ 24V / 3A – Image 7

Abaisseur

Effacer

Add to compare

Add to wishlist

UGS : ND Catégorie : CONVERTISSEURS DC DC ABISEUR & ELEVATEUR

Description

Modèle	Tension d’entrée (Vin)	Tension de sortie (Vout)	Courant max.	Rendement	Dimensions approx.
DC9–120V ➜ 5V / 3A	9 – 120 V DC	5 V	3 A (max)	≈ 92 %	60 × 45 × 25 mm
DC16–120V ➜ 12V / 3A	16 – 120 V DC	12 V	3 A (max)	≈ 93 %	60 × 45 × 25 mm
DC30–90V ➜ 24V / 3A	30 – 90 V DC	24 V	3 A (max)	≈ 94 %	60 × 45 × 25 mm

Caractéristique	Valeur
Type de régulation	Buck (abaisseur de tension)
Puissance de sortie	Jusqu’à 36 W (selon modèle)
Tension d’entrée max	120 V DC
Protection intégrée	Court-circuit / surchauffe / surcharge
Isolation	Non isolé (masse commune entrée/sortie)
Température de travail	-40 °C à +85 °C
Dissipation thermique	Radiateur aluminium intégré
Fixation	4 trous de montage M3

Informations complémentaires

Abaisseur	DC16–120V ➜ 12V , DC30–90V ➜ 24V , DC9–120V ➜ 5V
