CAPTEUR DE ❤️ECG – Électrocardiogramme 💪 EMG – signal musculaire AD8226 💓 EKG – avec câbles et électrodes
د.ج 2700 – د.ج 7500
❤️ Kit Capteur de Signal ECG – Électrocardiogramme
🔍 Qu’est-ce que l’ECG ?
L’électrocardiogramme (ECG) est une méthode permettant de mesurer l’activité électrique du cœur via des électrodes placées sur le corps.

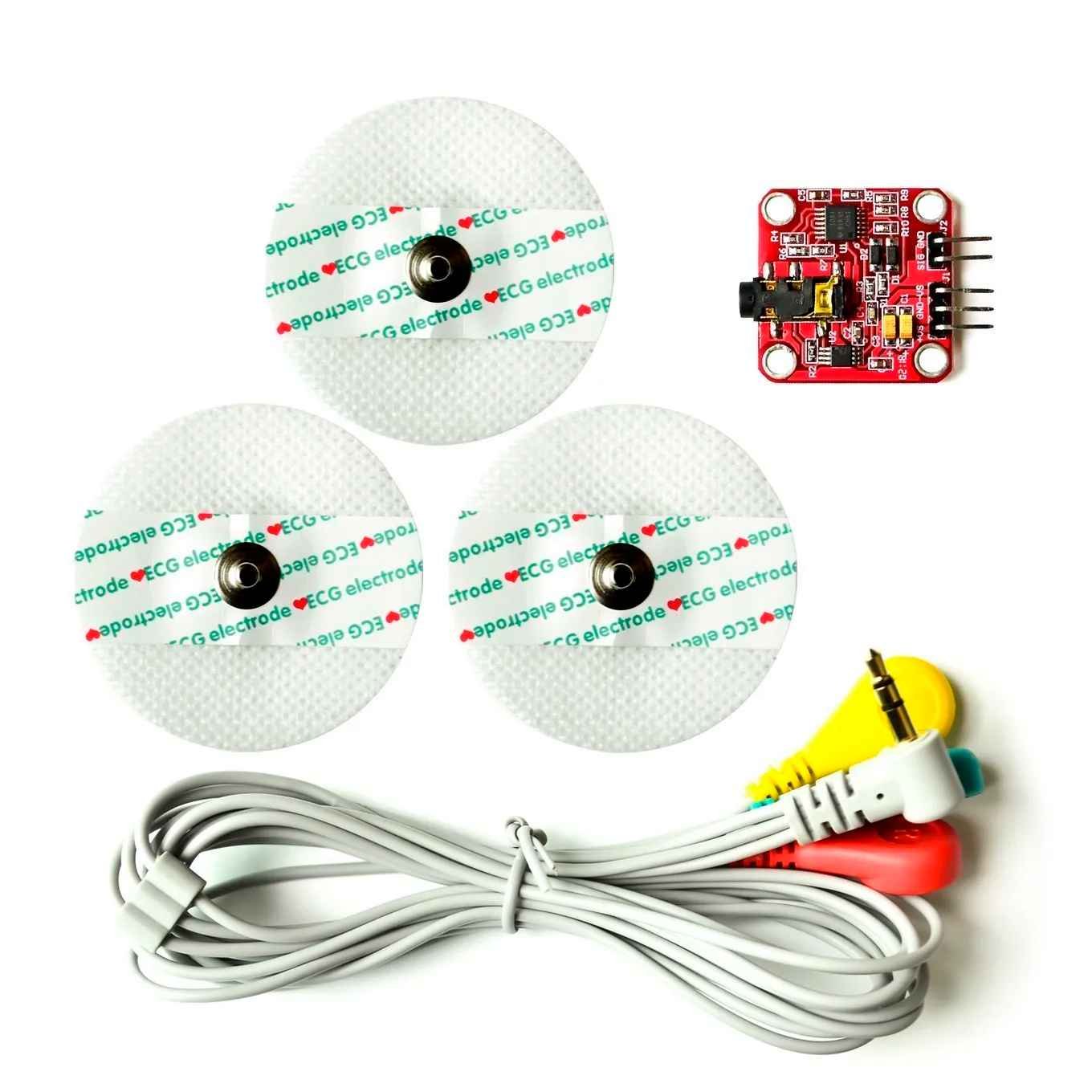

📦 Contenu typique d’un kit ECG
| Élément | Description |
|---|---|

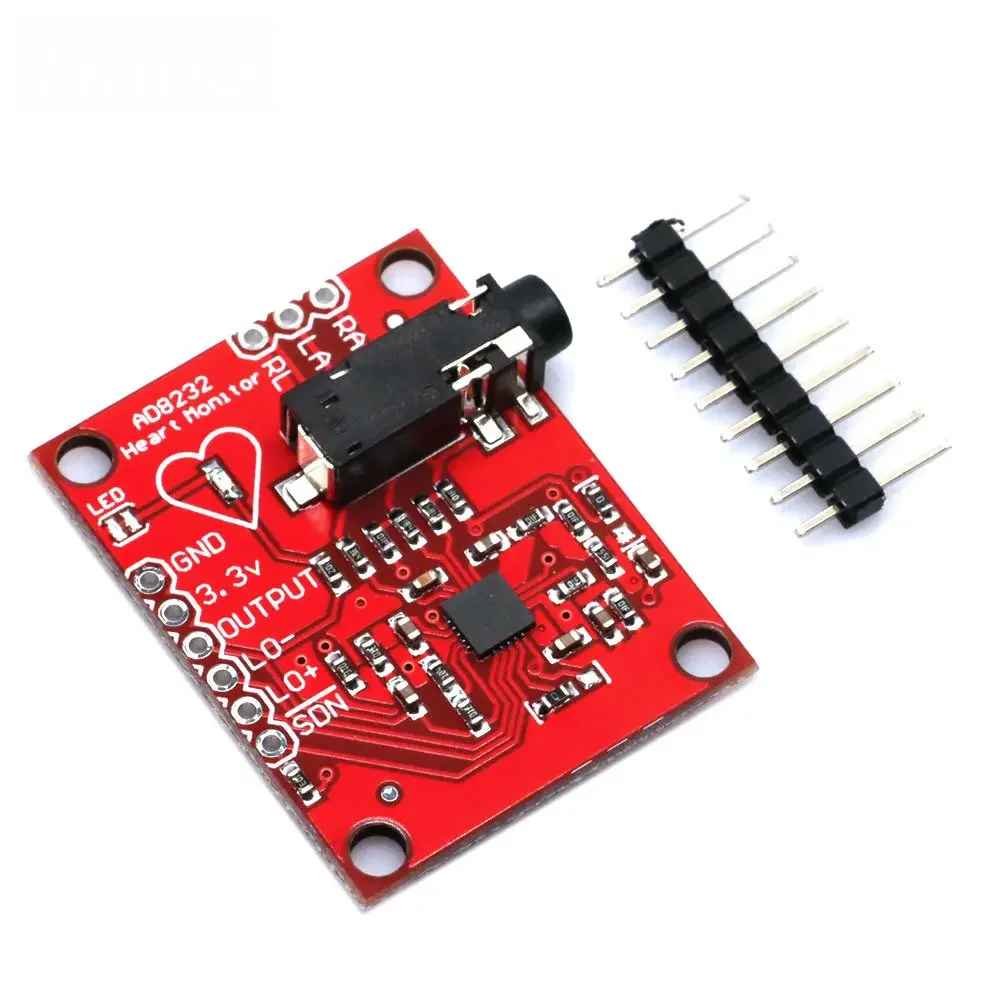

| 🟦 Module ECG (AD8232) | Capteur principal : amplifie et filtre les signaux |

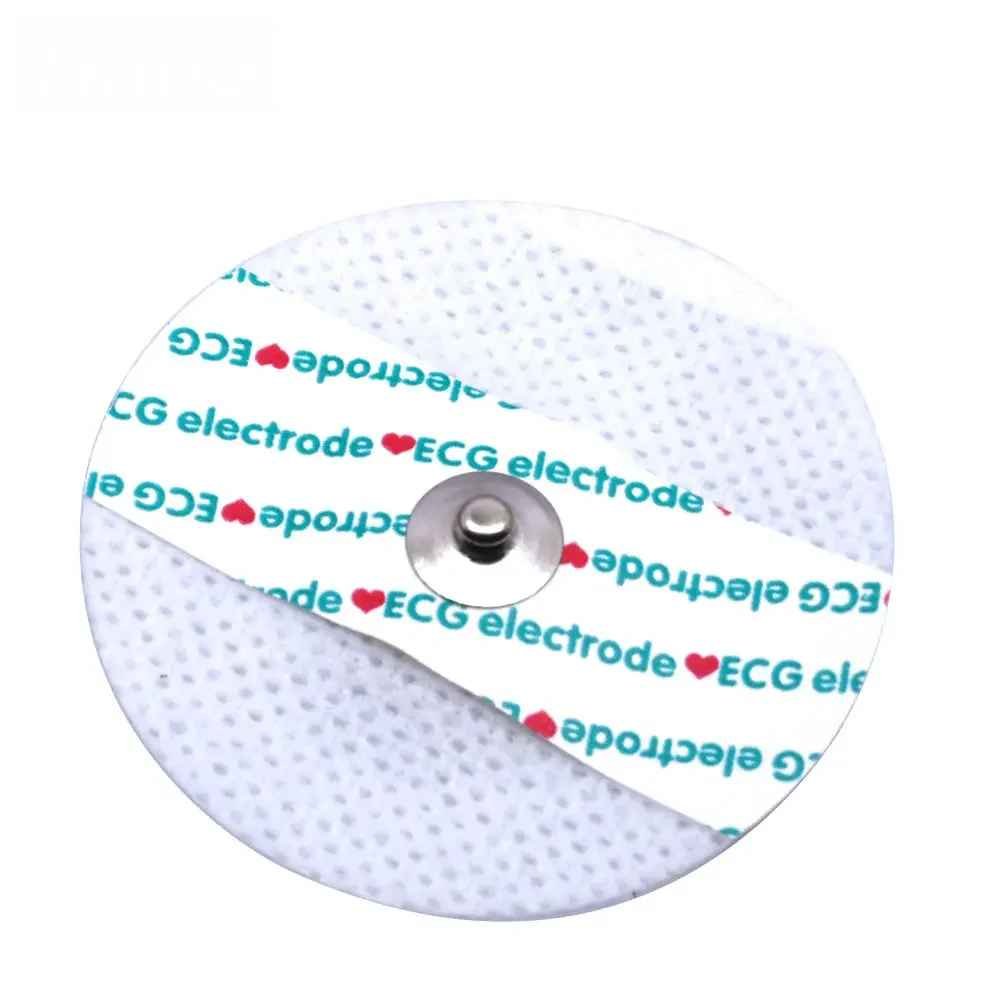

| ⚪ Électrodes adhésives | À coller sur la peau (torse ou bras) |

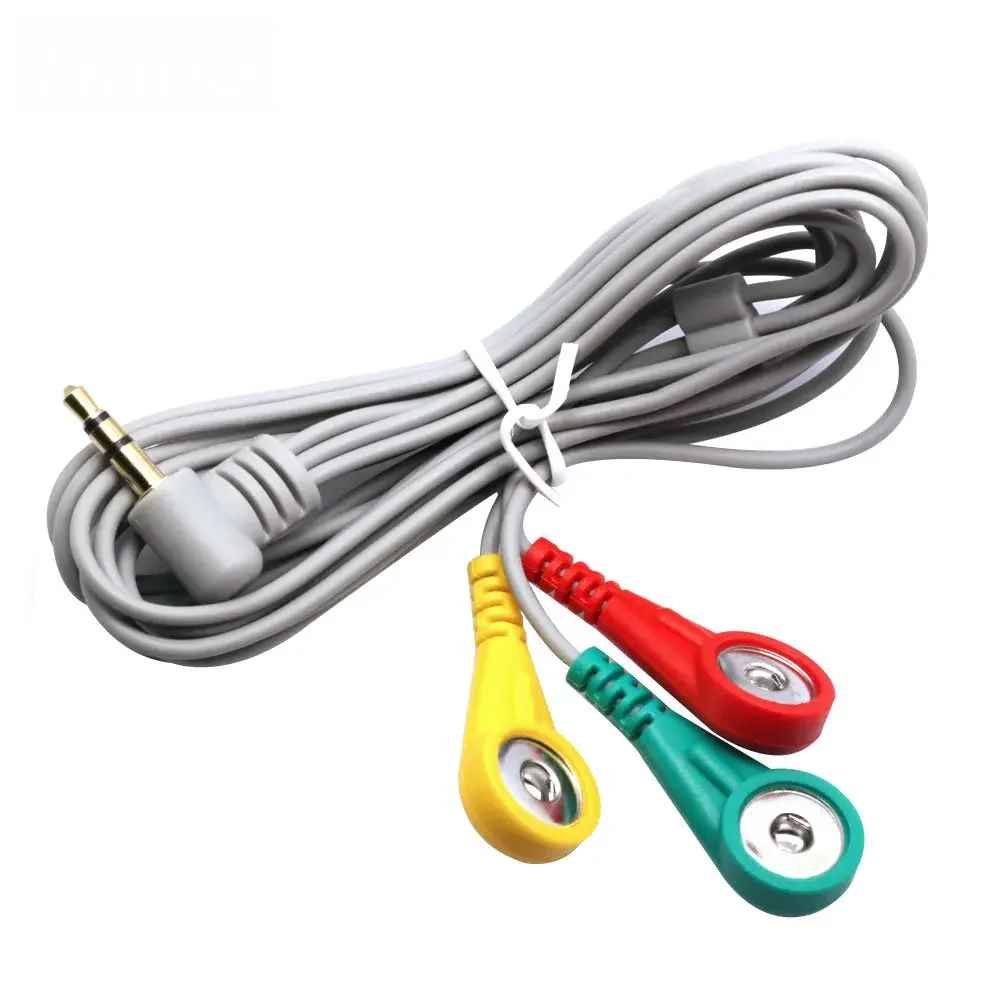

| 🔌 Câbles avec clips | Pour connecter les électrodes au module |
| 📎 Broches ou connecteurs | Pour relier à un microcontrôleur (ex. Arduino) |
| 📗 Guide ou fiche technique | Parfois inclus selon le vendeur |
⚙️ Spécifications du module AD8232
| Caractéristique | Détail |
|---|---|
| 🔋 Alimentation | 3.3V à 5V |
| 📈 Sortie signal | Analogique (0–3.3V ou 0–5V) |
| 🧠 Fonctionnalité | Amplification, filtrage, protection |
| ⚙️ Compatibilité | Arduino, ESP32, Raspberry Pi |
| 🧪 Filtres intégrés | Oui (rejet de bruit, stabilisation) |
🔌 Connexion Arduino (exemple avec AD8232)
| Broche AD8232 | Arduino |
|---|---|
| 3.3V / 5V | 3.3V ou 5V |
| GND | GND |
| OUT | A0 |
| LO+ / LO– | Facultatif |
📊 Affichage graphique possible
Utilisez le Serial Plotter d’Arduino IDE pour visualiser le battement cardiaque en temps réel sous forme d’onde.
💡 Applications courantes
-
❤️ Surveillance cardiaque personnelle (DIY)
-
🧠 Projets étudiants en biomédical
-
🤖 Interface biofeedback
-
🧪 Détection d’arythmie simplifiée

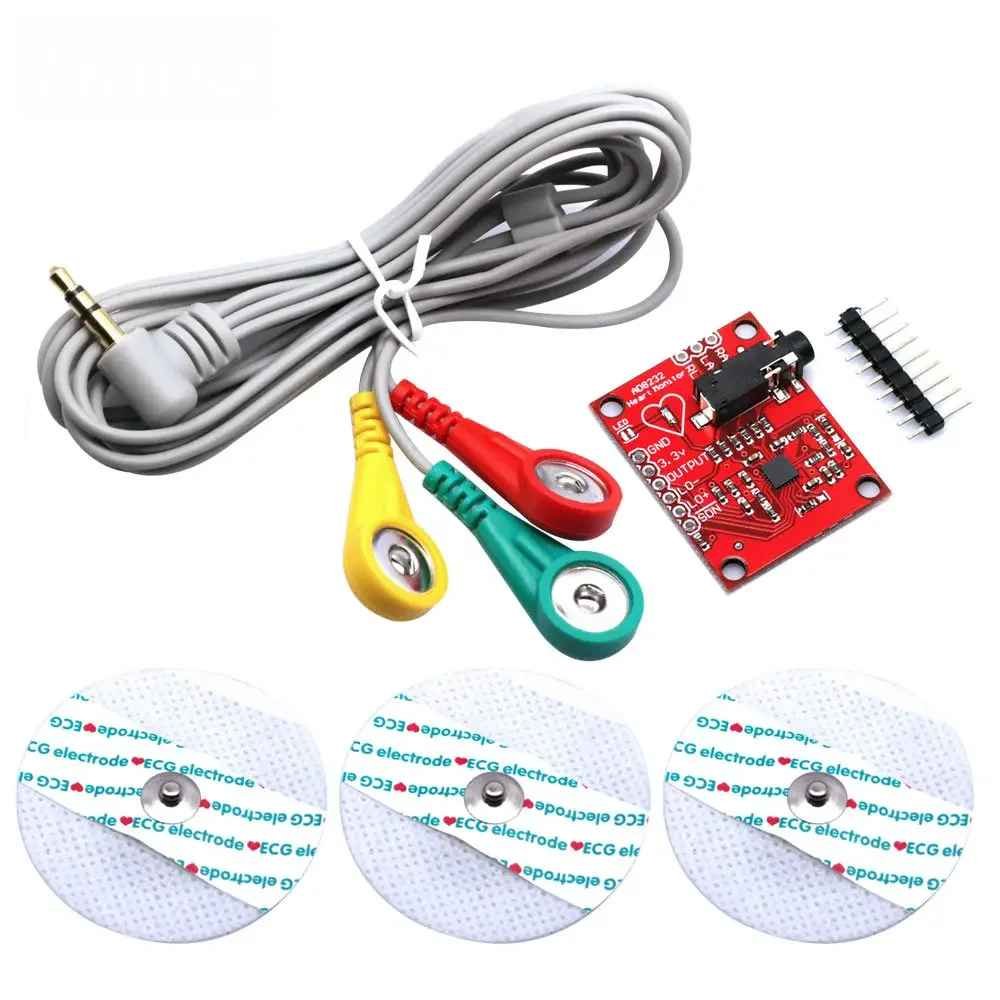

🧰 Kit Capteur EMG – Module AD8232
🔧 Qu’est-ce que le module AD8232 ?
🟢 AD8232 est une puce de chez Analog Devices, spécialisée dans :
-
📈 La mesure des signaux bioélectriques
-
❤️ Les applications ECG (cardiaques)
-
💪 Peut aussi être utilisée pour des signaux EMG simples (musculaires)
📦 Contenu typique du kit
| Élément | Description |
|---|---|
| 🟦 Module AD8232 | Amplificateur + filtre intégrés |
| ⚪ 3 électrodes jetables | À coller sur la peau (torse ou muscle) |
| 🔌 Câbles avec connecteurs snap | Pour relier les électrodes au module |
| 🔋 Broches de connexion | Pour brancher sur une carte Arduino / ESP32 |
⚙️ Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| 🔋 Alimentation | 3.3V à 5V |
| 🔎 Sortie signal | Analogique (0–3.3V ou 0–5V) |
| 🧠 Processeur | AD8232 |
| 🧽 Filtres intégrés | Oui (filtrage des interférences) |
| 📤 Sortie | RA, LA, RL (électrodes) + OUT |
📊 Applications
-
❤️ Projets ECG DIY
-
💪 Capteurs musculaires simples
-
🤖 Contrôle de robots par muscles
-
👨⚕️ Apprentissage en bioélectronique

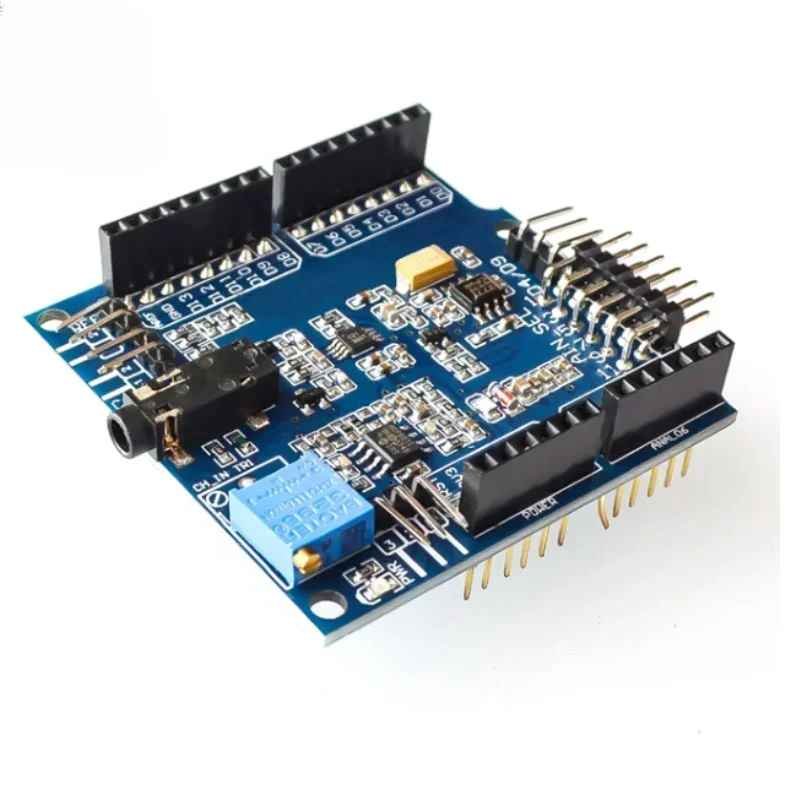

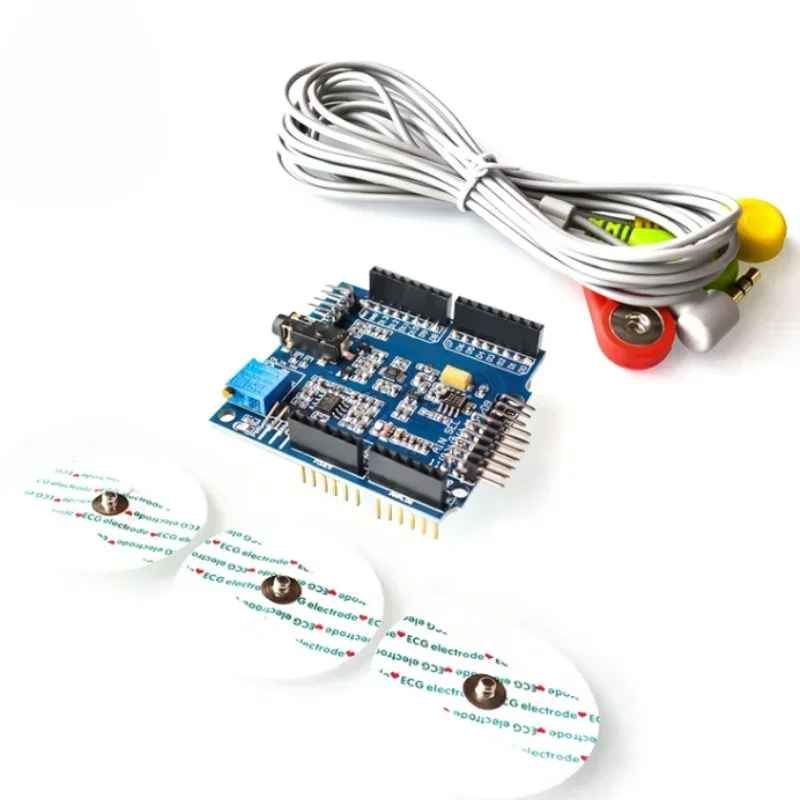

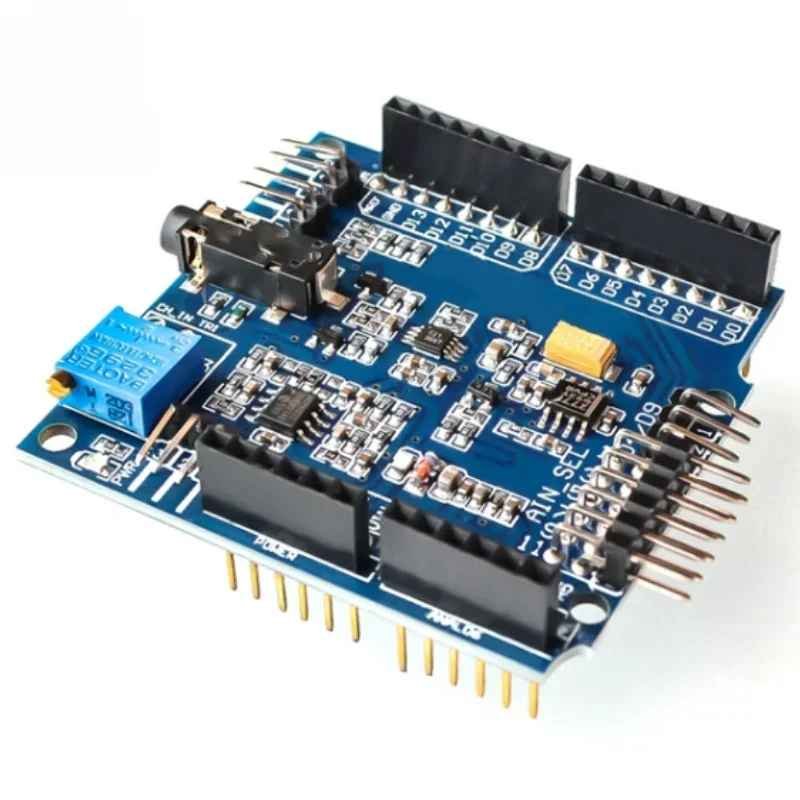

🧠 Carte d’Extension Bioélectrique (ECG / EMG / EKG Shield)
Une carte d’extension ECG/EMG/EKG Shield est un module électronique conçu pour être utilisé avec des microcontrôleurs comme Arduino ou Raspberry Pi, afin de capter les signaux biologiques du corps humain, tels que :
❤️ ECG – Électrocardiogramme
🔴 Fonction : Mesure les signaux électriques du cœur
📍 Utilisation : Surveillance cardiaque, détection de battements
💪 EMG – Électromyogramme
🟢 Fonction : Capte les signaux électriques générés par les muscles
📍 Utilisation : Contrôle de prothèses, détection de mouvement musculaire
💓 EKG – Électrocardiogramme (même que ECG)
🔵 Fonction : Terme international utilisé dans les pays germanophones
📍 Remarque : EKG = ECG, c’est juste une différence de nom
🧩 Composition de la carte Shield
🟡 Entrées : Fiches pour électrodes à placer sur la peau
🟠 Amplificateur : Renforce les signaux bioélectriques faibles
🟣 Filtres : Suppriment les parasites et bruits de fond
⚫ Sortie analogique : Se connecte à Arduino / Raspberry Pi
💡 Applications
🌟 Contrôle de robots avec les muscles (EMG)
🌟 Surveillance cardiaque à domicile (ECG)
🌟 Projets Arduino interactifs
🌟 Interfaces homme-machine (IHM)
| MEdical |
ECG ,ECG EMG EKG ,EMG |
|---|
