🔧 Cartes d’installation CNC MACH3 USB 100Khz – 4 Axes vs 5 Axes

🧾 Présentation Générale

Ces cartes contrôleurs de mouvement CNC MACH3 USB permettent de piloter des machines-outils à commande numérique (CNC) via le logiciel MACH3. Elles sont compatibles avec les moteurs pas-à-pas ou servomoteurs pour automatiser la découpe, le fraisage, la gravure, etc.

Deux variantes principales :

✅ 4 axes pour les projets standard (X, Y, Z, A)
✅ 5 axes pour les projets plus complexes (ajout de l’axe B ou C)

📐 Caractéristiques Techniques Comparées

🧩 Caractéristiques	🔹 MACH3 USB 4 axes	🔸 MACH3 USB 5 axes
🎛️ Nombre d’axes pris en charge	4 (X, Y, Z, A)	5 (X, Y, Z, A, B ou C)
⚙️ Fréquence de sortie max. (steps)	100 kHz	100 kHz
🔌 Connexion PC	USB 2.0	USB 2.0
💾 Logiciel compatible	MACH3	MACH3
🔋 Alimentation	12–24V DC	12–24V DC
💡 Isolation opto-électronique	Oui	Oui
🔒 Protection contre inversion polarité	Oui	Oui
📦 Sorties relais	1 ou 2 (selon modèle)	1 ou 2
🔌 Sorties PWM (vitesse broche)	Oui	Oui
📤 Sortie Step/Dir pour chaque axe	Oui	Oui
📥 Entrées fin de course / urgence	Oui (X, Y, Z)	Oui (X, Y, Z, A, B)

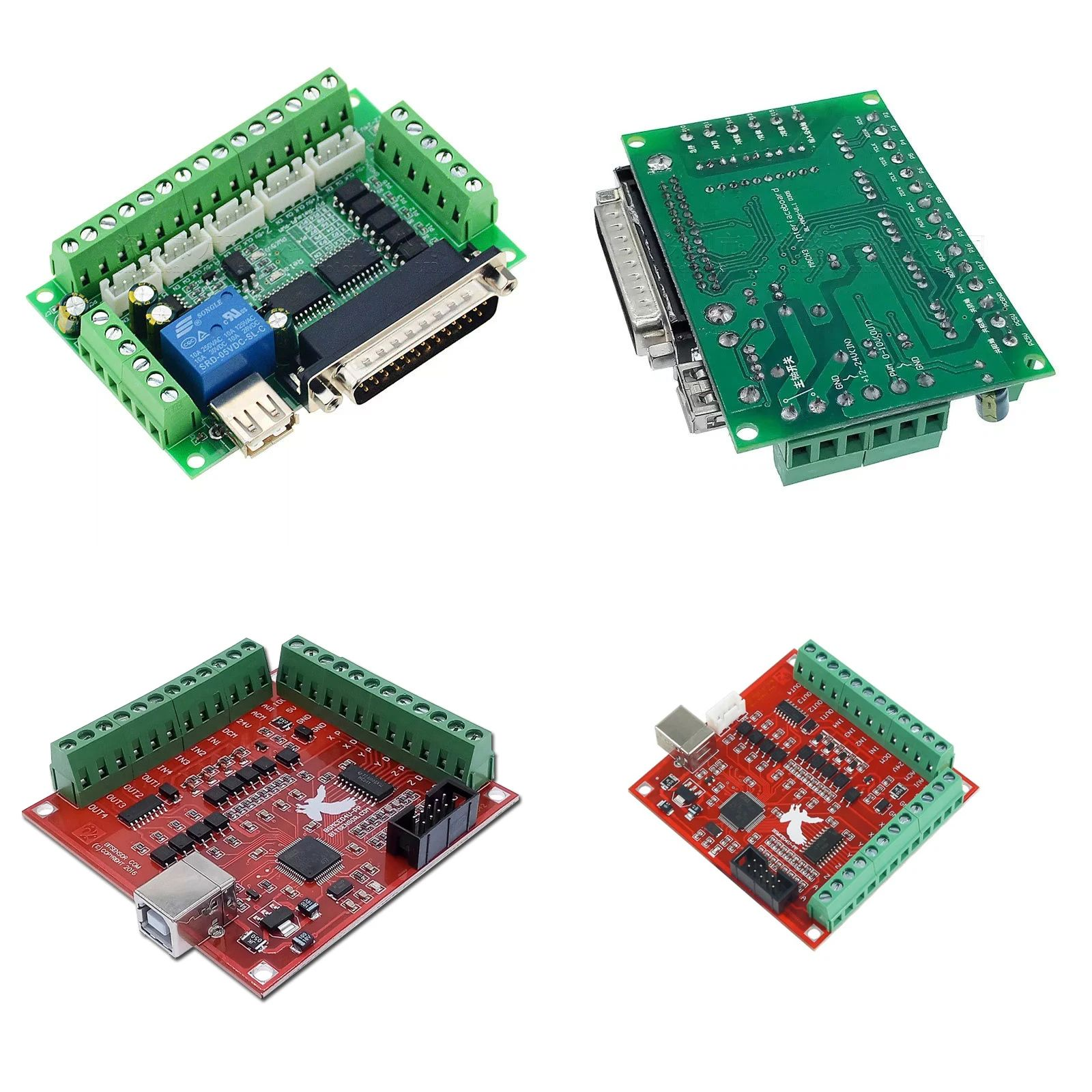

🎨 1. Modèles présentés dans l’image

📷 Position	🧾 Modèle	🔌 Connexion	⚙️ Axes supportés

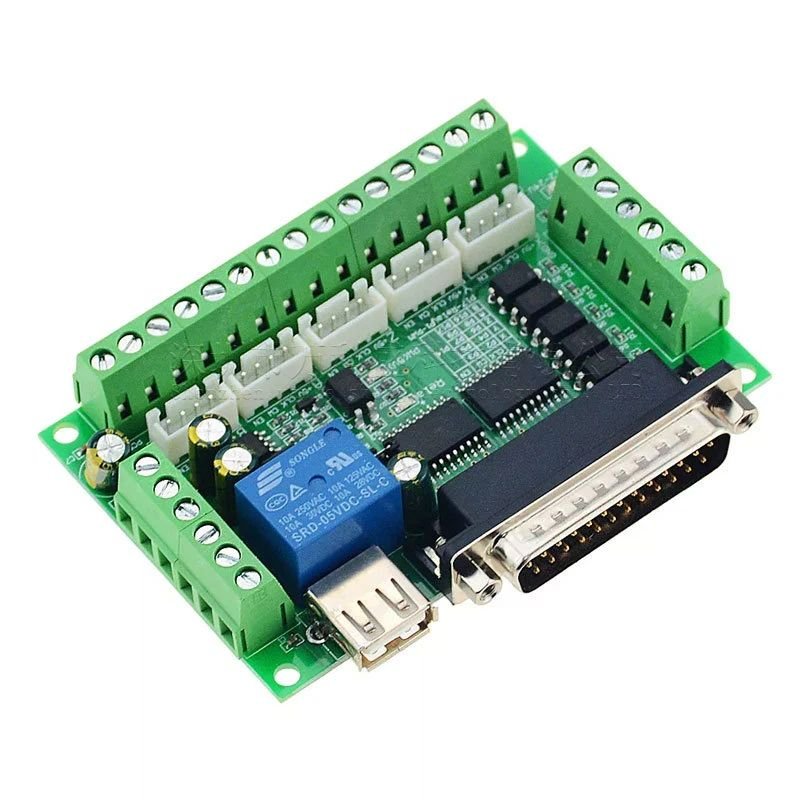

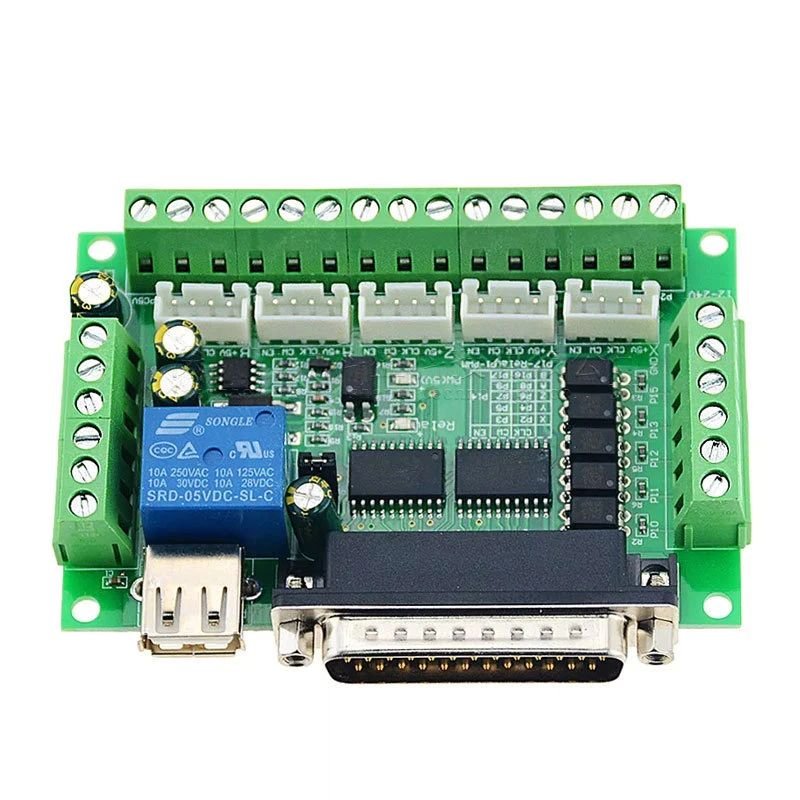

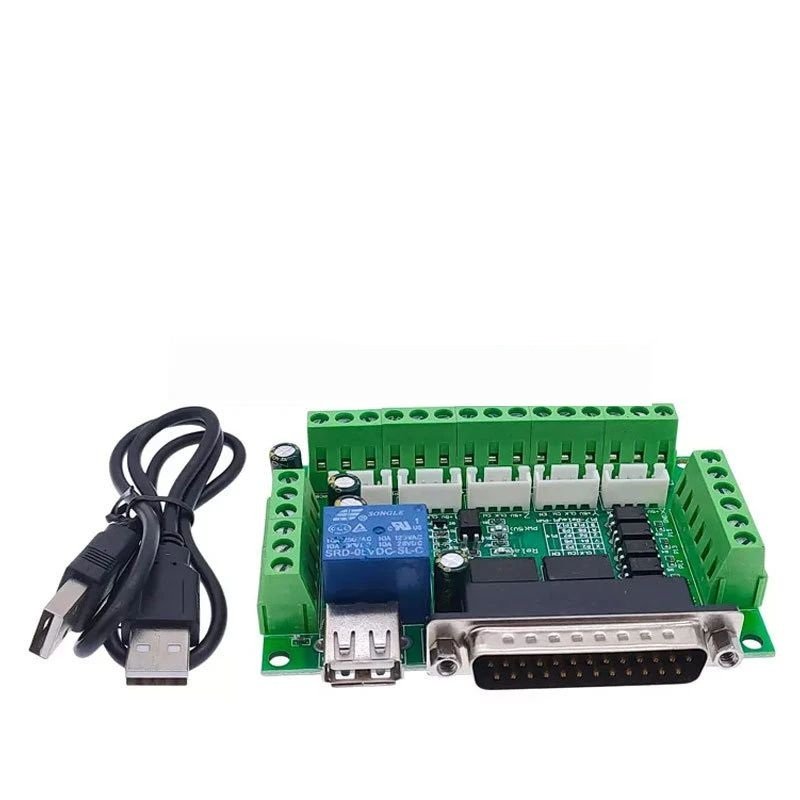

🔝 Haut gauche	Carte MACH3 CNC LPT + relais intégré	DB25 (parallèle)	3–4

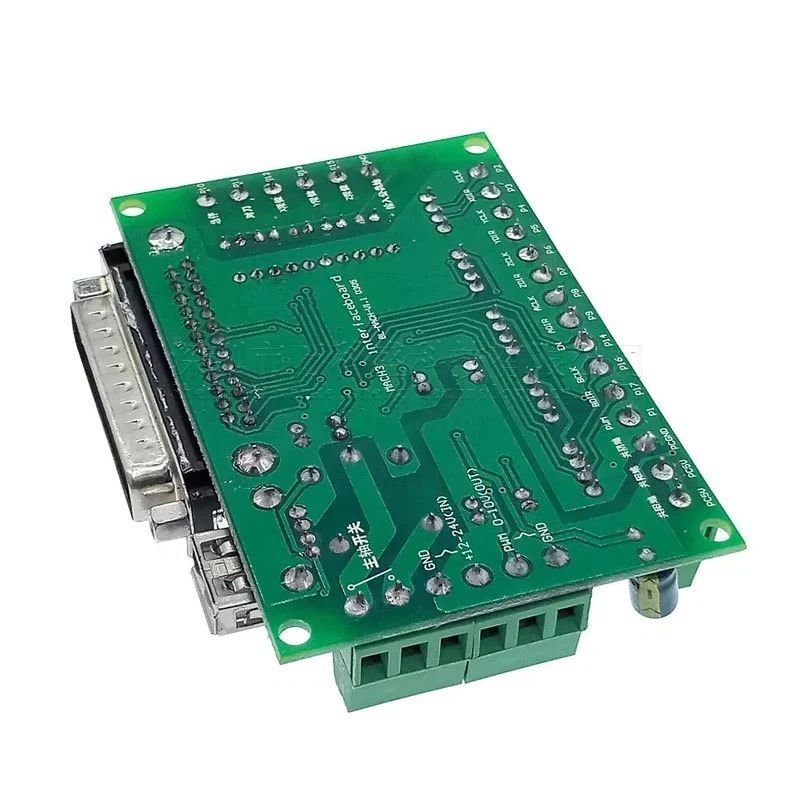

🔝 Haut droite	Vue arrière carte LPT	DB25	3–4

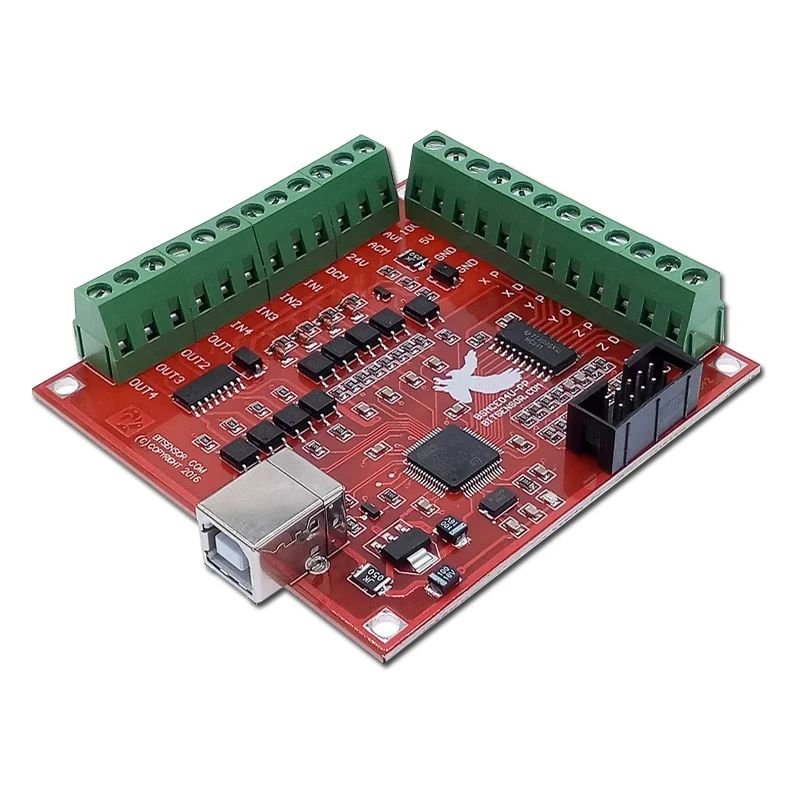

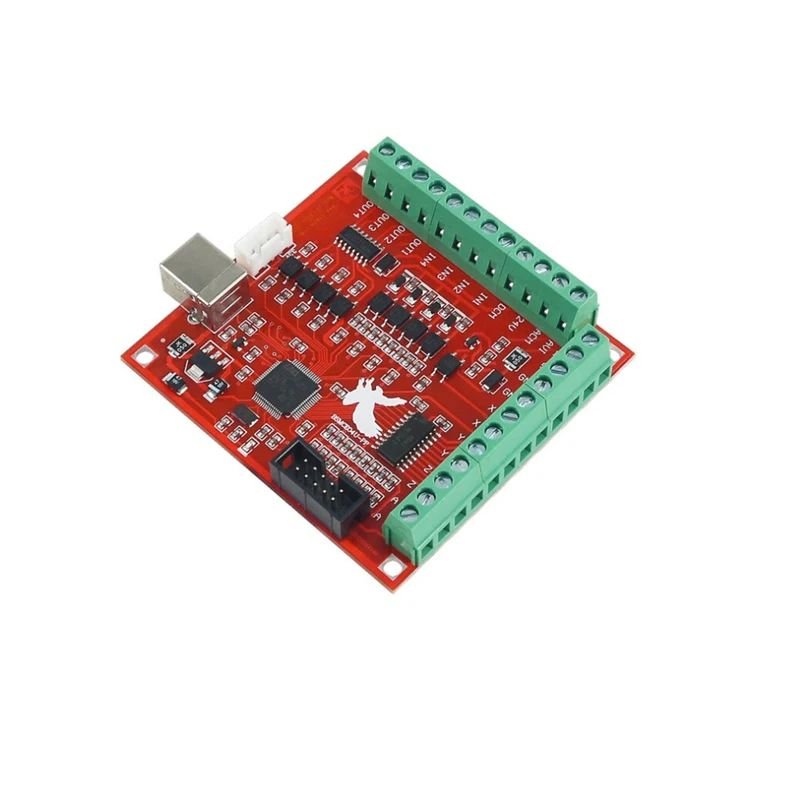

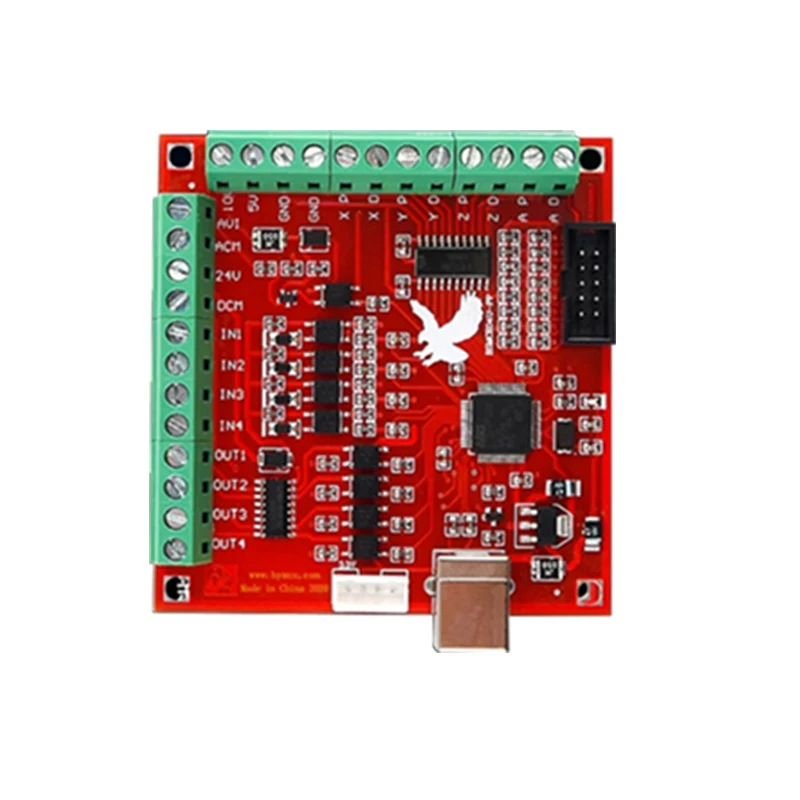

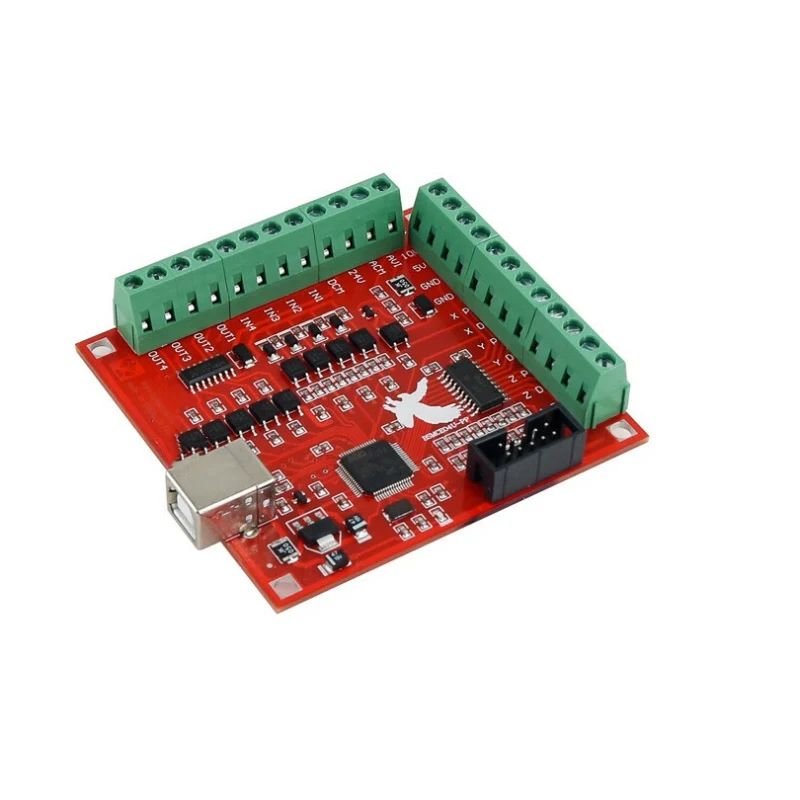

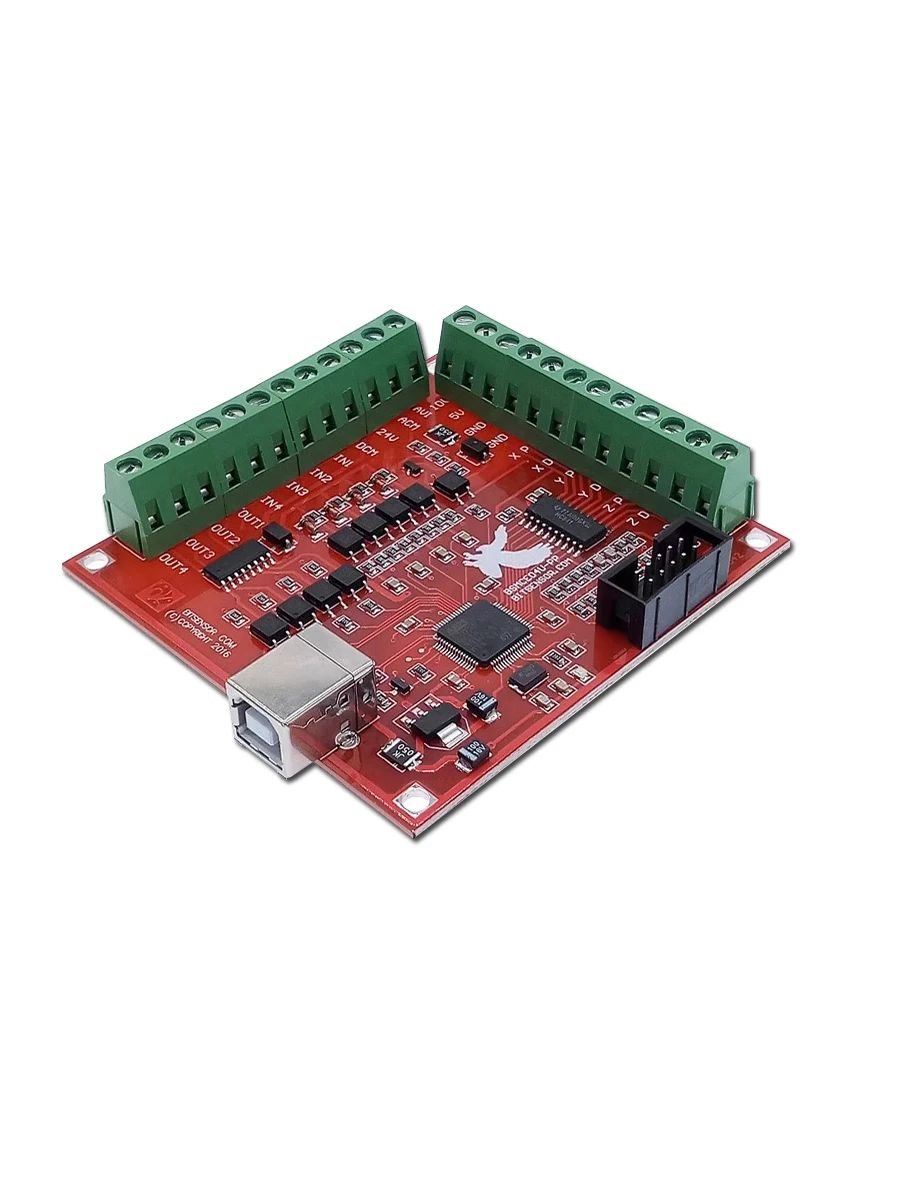

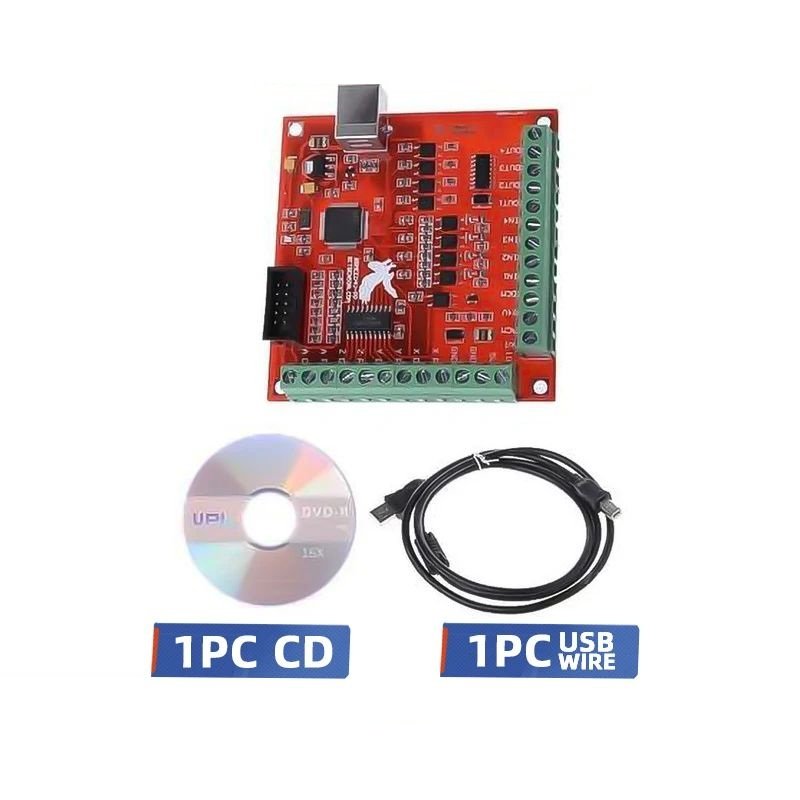

🔻 Bas gauche	Carte MACH3 USB CNC 4 axes (rouge)	USB 2.0	4 axes
🔻 Bas droite	Carte MACH3 USB CNC 5 axes (rouge)	USB 2.0	5 axes

🧰 3. Applications typiques

🔧 Utilisation	✅ Adapté aux cartes USB	⚠️ Limitations cartes LPT
CNC 3 axes – découpe bois, plastique	✅	✅
Gravure laser	✅	✅
CNC 4 axes avec axe rotatif	✅	⚠️ parfois limité
CNC 5 axes	✅ (5 axes uniquement)	❌
Ordinateurs modernes (USB uniquement)	✅	❌ nécessite port DB25
Compatibilité ancienne machine parallèle	❌	✅

⭐ 4. Avantages et inconvénients

🆚 Comparaison	🔴 USB MACH3	🔵 LPT DB25
📦 Installation	Très simple (plug & play)	Complexe (driver LPT requis)
🖥️ Compatibilité PC	Windows récents	Ancien PC uniquement
⚡ Fréquence step	Haute (jusqu’à 100kHz)	Basse (25–35kHz)
📐 Nombre d’axes	4–5	3–4
🔧 Maintenance	Facile	Plus complexe

🧪 Conclusion

🔧 Carte recommandée pour	💡 Modèle conseillé
Utilisation CNC de base	🔴 USB MACH3 4 axes (compacte, facile à installer)
CNC complexes 5 axes / rotatifs	🔴 USB MACH3 5 axes (plus complète)
Ordinateur ancien avec port LPT	🟢 Carte LPT avec relais intégré
Compatibilité maximale MACH3	🔴 USB (100% support logiciel moderne)
