📊 Tableau Comparatif Détailé des Modules AC (ZMCT103C / ZMPT101B)

Caractéristiques	🔵 ZMCT103C With Op Amp	🔵 ZMCT103C Sensor (brut)	🟢 ZMCT103C 5V Relay Module	🔴 ZMPT101B Module
🔧 Type	Capteur de courant AC avec amplification	Transformateur de courant AC (passif)	Module à relais déclenché par le courant AC	Capteur de tension secteur (AC)
⚡ Mesure	Courant alternatif (AC)	Courant alternatif (AC)	Seuil de courant alternatif (détection)	Tension alternative (AC)
📈 Plage de mesure	0 à 5A AC	0 à 5A AC	Seuil fixe : 1A ou 5A selon modèle	0 à 250V AC
🎯 Précision	Élevée (avec op-amp réglable)	Faible sans traitement externe	Détection binaire (seuil franchi ou non)	Moyenne à élevée (après calibration)
🛠️ Calibration requise	Oui (via potentiomètre de gain)	Oui (nécessite op-amp externe)	Non	Oui (offset et gain à ajuster)
⚙️ Alimentation requise	5V DC	Aucune (passif)	5V DC	5V DC
🔌 Sortie	Analogique (0–5V amplifié)	Très faible analogique (~mV)	Digital (relais NO/NC)	Analogique (0–5V AC simulé)
🧠 Compatibilité Arduino/ESP32	Oui, facile via `analogRead()`	Oui, avec circuit amplificateur	Oui, avec `digitalRead()`	Oui, via `analogRead()`
🧪 Application typique	Mesure de courant de charge/domotique	DIY – monitoring personnalisé	Détection de surcharge / protection	Mesure de tension secteur en domotique
✅ Avantages	Fiable, précis, prêt à l’emploi	Économique, petit	Facile à intégrer pour coupure	Pratique pour secteur 220V
⚠️ Inconvénients	Nécessite filtrage logiciel (RMS)	Faible sortie, bruit	Pas de mesure réelle	Nécessite calibration + filtrage RC/FFT
💰 Prix (approximatif)	💶 2–3 €	💶 1–2 €	💶 3–4 €	💶 2–3 €

🧩 Résumé rapide

ZMCT103C Op Amp → 📈 Mesure précise de courant AC (Arduino)
ZMCT103C Brut → 🔬 Pour utilisateurs expérimentés (nécessite montage)
ZMCT103C Relais → 🔔 Alerte ou déclenchement automatique si seuil atteint
ZMPT101B → ⚡ Mesure de tension secteur en toute sécurité

Présentation

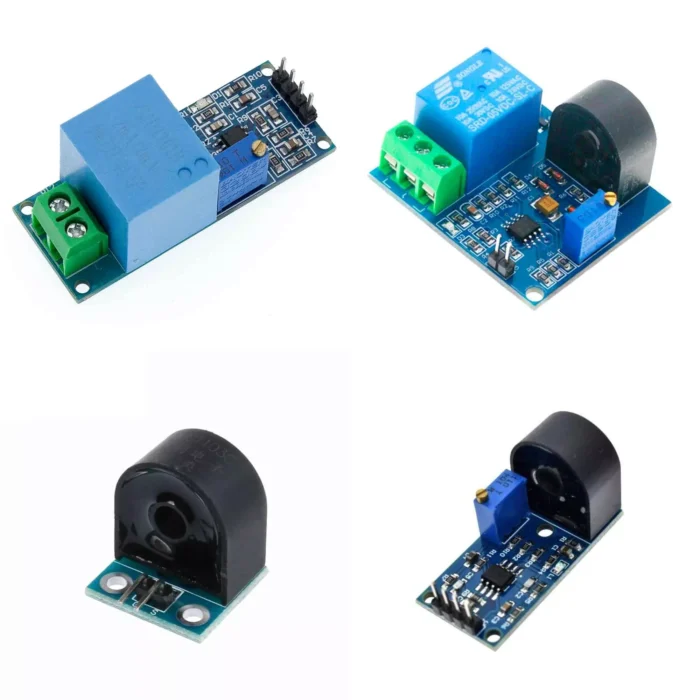

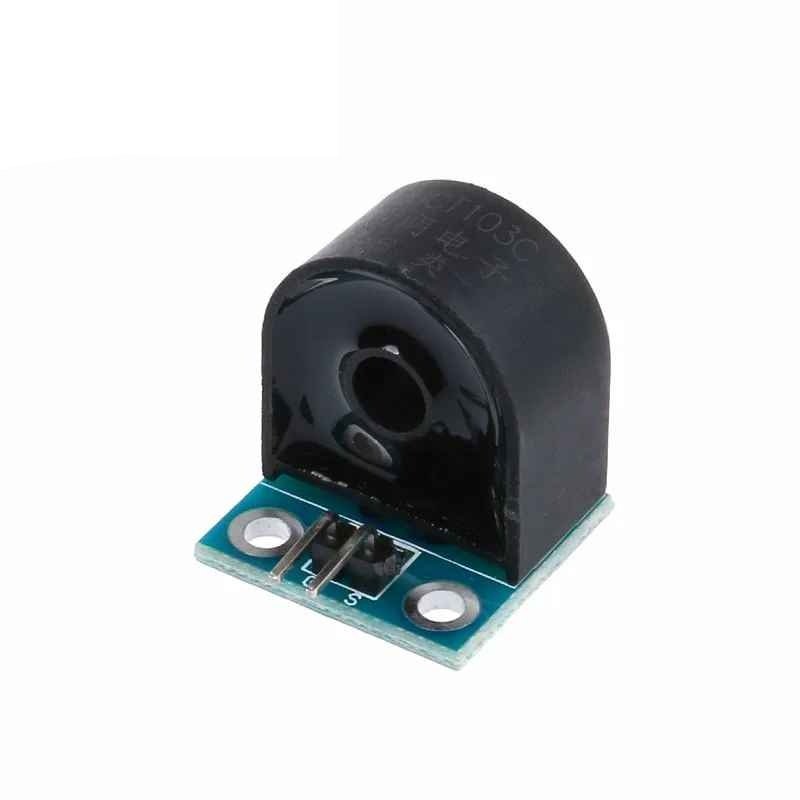

Transformateur ZMCT103C

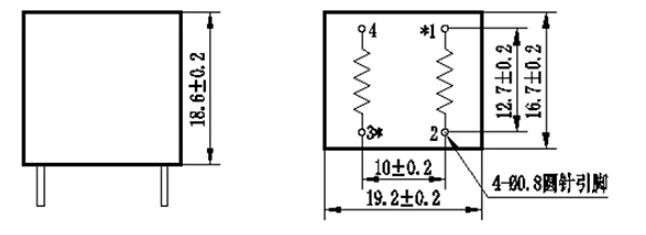

Caractéristique:

Modèle de produit: ZMCT103
Courant d’entrée évalué: 5A
Courant de sortie évalué: 5mA
Ratio: 1000:1
Phase (lorsque l’entrée nominale) : <= 15(100 ohm)
La gamme linéaire: 0-15A(100 ohm)
Linéarité: 0.2%
Tension d’isolement: 4500V
Utilisations: pour la mesure de courant et de puissance
Matériau d’étanchéité: résine époxy
Méthode d’installation: installation du panneau imprimé
Température de fonctionnement: -40 à + 85 degrés
Matériau de la coque: ABS

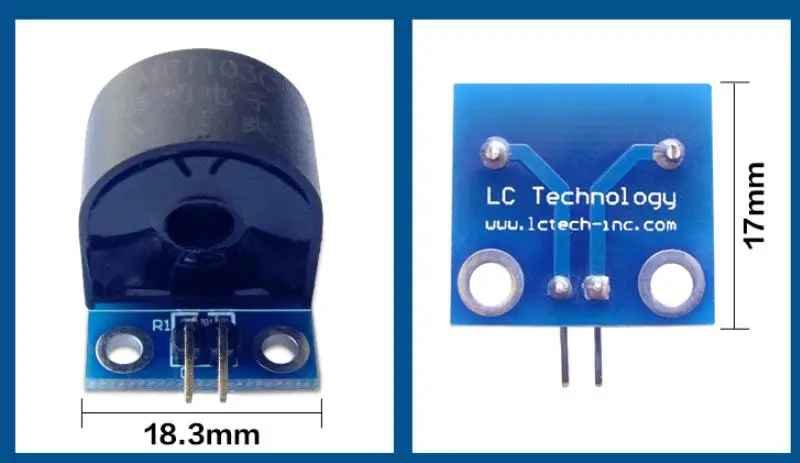

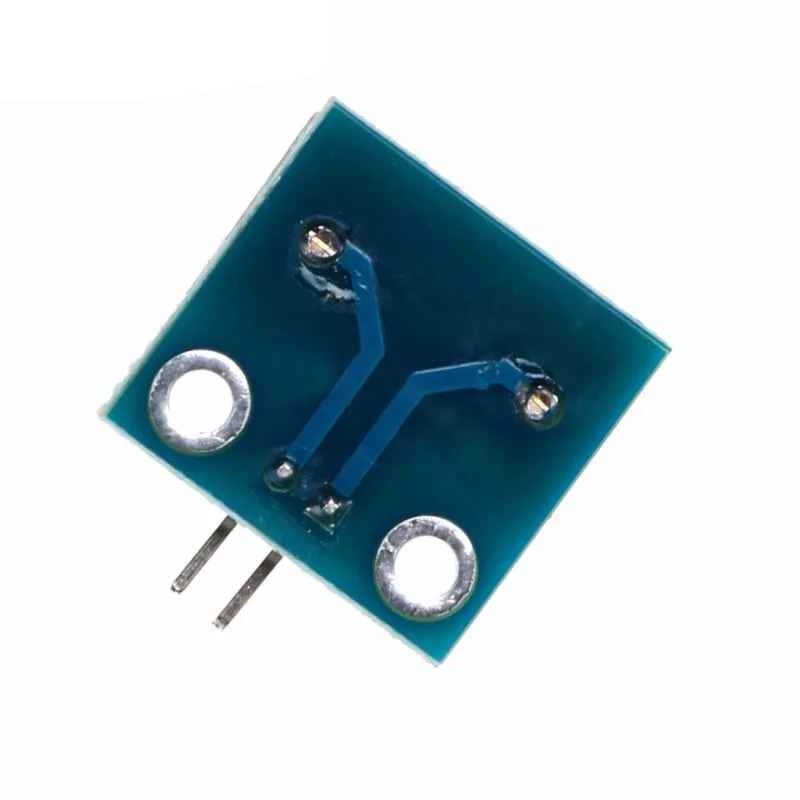

Capteur de courant AC

Description du produit:

1. Transformateur de courant de micro-précision embarqué
2. Résistance d’échantillonnage intégrée
3. Les modules 5A peuvent être mesurés dans un courant alternatif, la sortie analogique correspondant à 5A/5mA
4. Courant d’entrée évalué: 5A
5. Courant de sortie nominal: 5mA
6. Changement: 1000: 1
7. La plage linéaire: 0 ~ 10A (100 ohm)
8. Linéarité: 0.2%
9. Indice de précision: 0.2
10. Utilise la tension d’isolement: mesure de 3000V
11. Matériau d’étanchéité: résine époxy
12. Température de fonctionnement: – 40 Celsius – + 70 Celsius

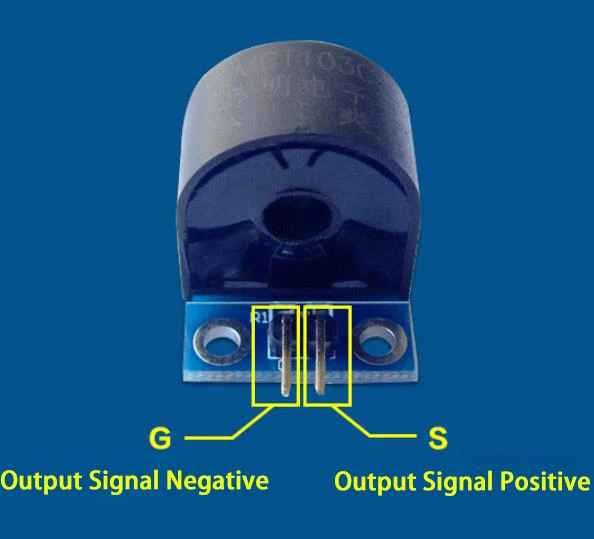

Pendant la mesure, le conducteur de signal à mesurer passe par le trou du transformateur, et S et G sont connectés à l’oscilloscope, où l’amplitude de la forme d’onde augmente à mesure que le courant à mesurer augmente.

La figure ci-dessous montre la forme d’onde mesurée lorsque l’un des fers à souder de 60W traverse le trou rond du transformateur:

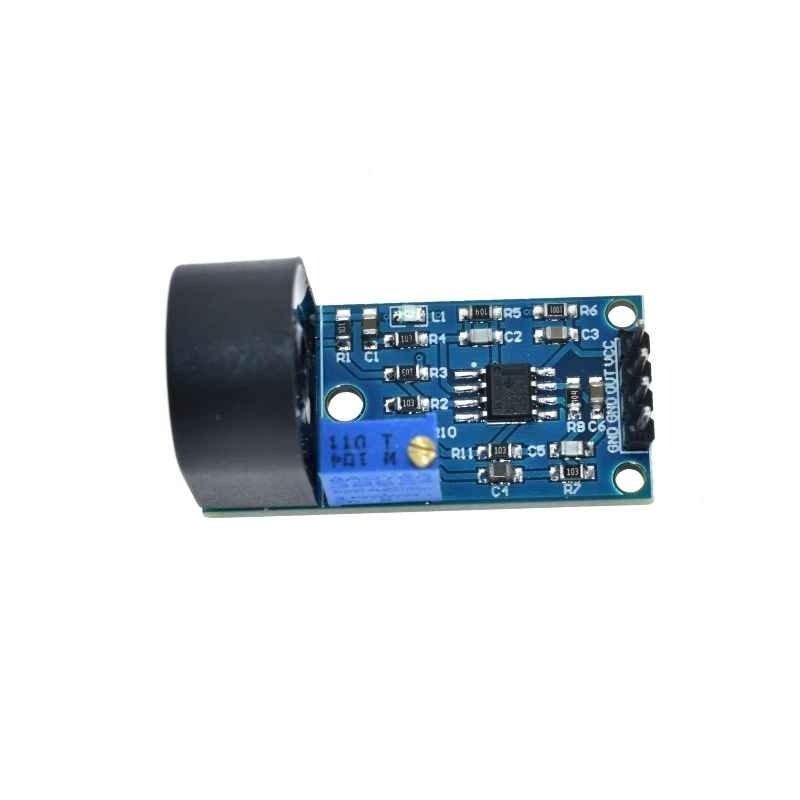

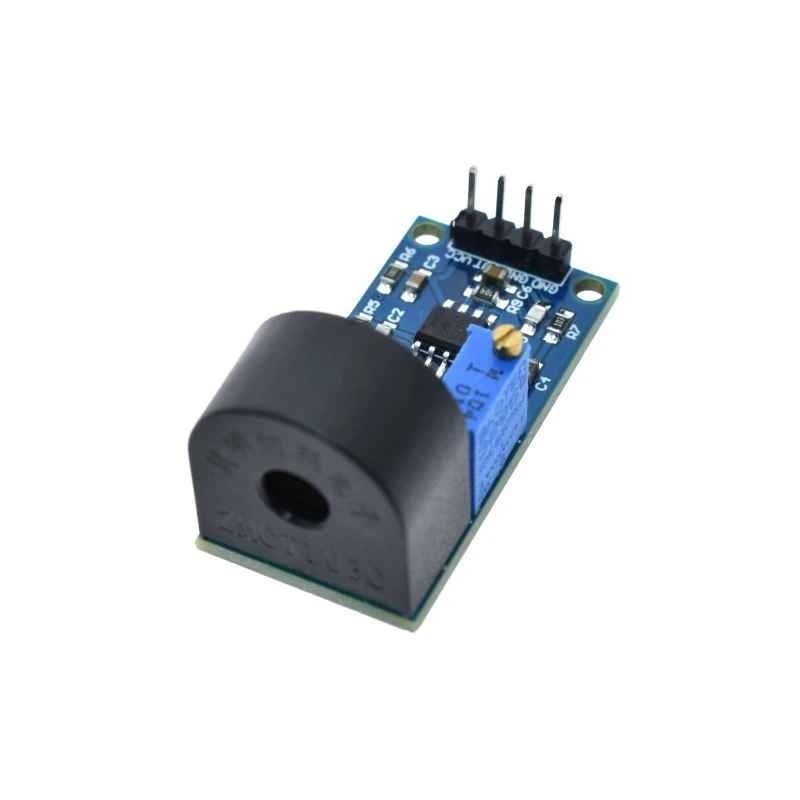

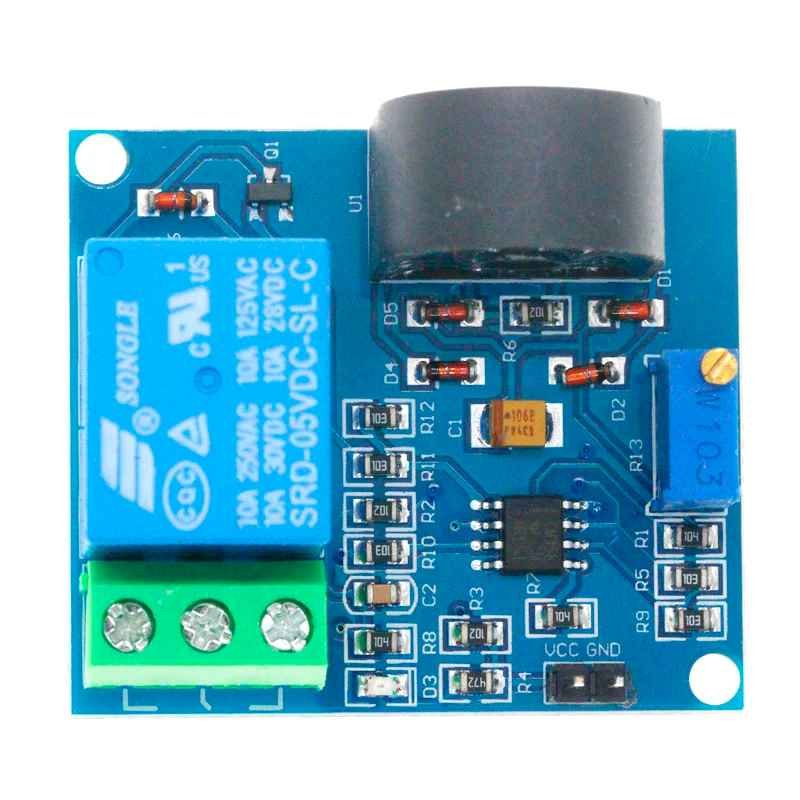

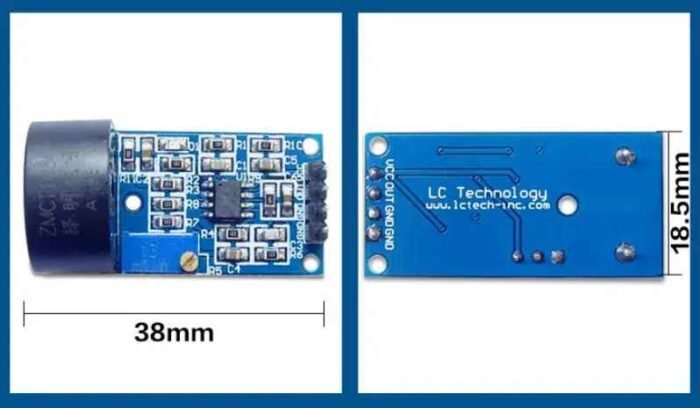

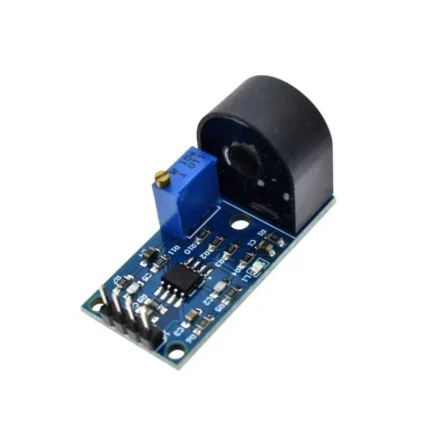

Capteur de courant AC avec ampli OP

Le module est équipé de petits transformateurs de courant de haute précision de la série ZMCT103C et de circuits d’amplificateur opérationnel de haute précision pour échantillonner avec précision et compenser correctement les signaux. Il est commode pour l’acquisition de signal de courant alternatif dans 5A. Le signal alternatif analogique de sortie correspondant peut être ajusté. La tension de sortie requise peut être ajustée en fonction du potentiomètre (réglage du rapport d’amplification, la plage d’amplification est de 0 à 100 fois), mais la tension maximale à la sortie (OUT) ne dépassera pas 1/2 VCC.

Paramètre: Paramètres ZMCT103C

Courant d’entrée évalué: 5A
Courant de sortie évalué: 5mA
Rapport de changement: 1000:1
Différence de phase: inférieure ou égale à 20 ‘ (100Ω)
Gamme linéaire: 0-10A (100Ω)
Linéarité: 0.2%
Niveau de précision: 0.2
Tension de tenue d’isolement: 3000V
Température de fonctionnement: -40 ° C ~ 70 ° C
Matériau d’étanchéité: résine époxy
Tension d’alimentation du module: 5-30V DC

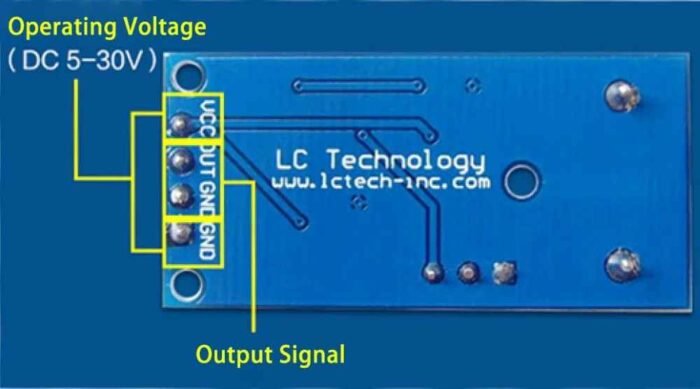

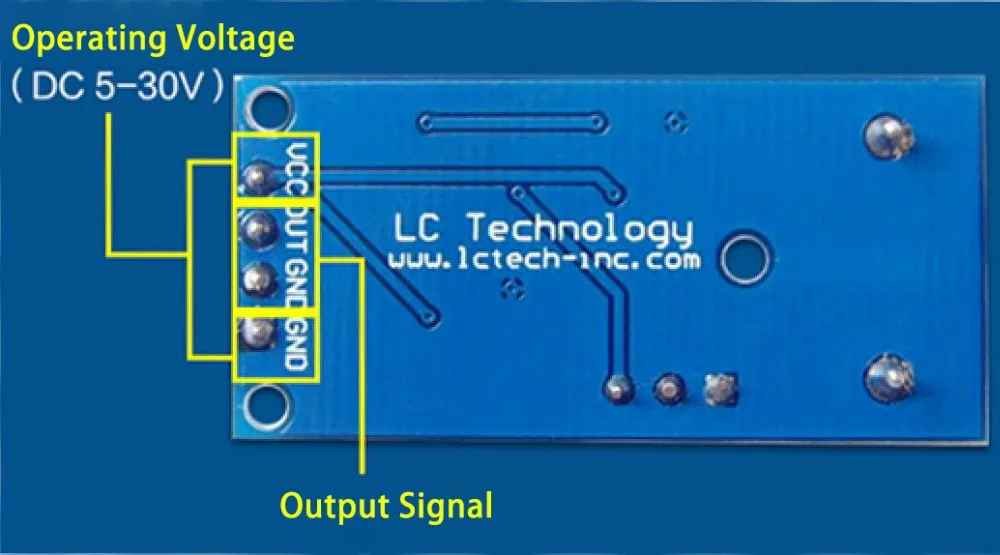

Lors de la mesure, le fil de signal à tester passe à travers le trou du transformateur, VCC et GND sont connectés à l’alimentation DC 5-30V, VOUT et GND sont connectés à l’oscilloscope, et le potentiomètre est ajusté pour obtenir la forme d’onde que vous voulez, Où l’amplitude de la forme d’onde sera Le courant mesuré augmente et augmente, mais le maximum ne dépasse pas 1/2VCC.

La figure suivante montre la forme d’onde mesurée lorsque VCC est connecté à une alimentation 5V et que l’un des fers à souder 60W passe à travers le trou rond du transformateur:

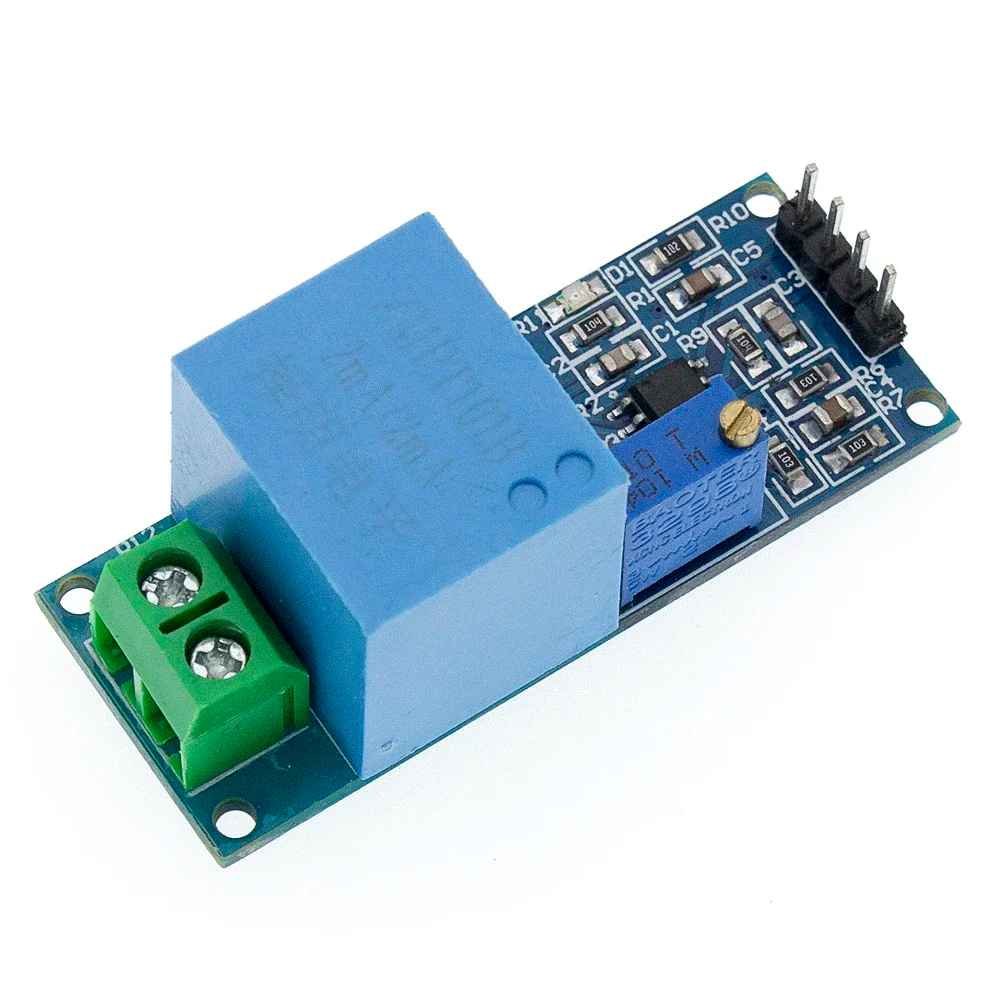

ZMPT101B

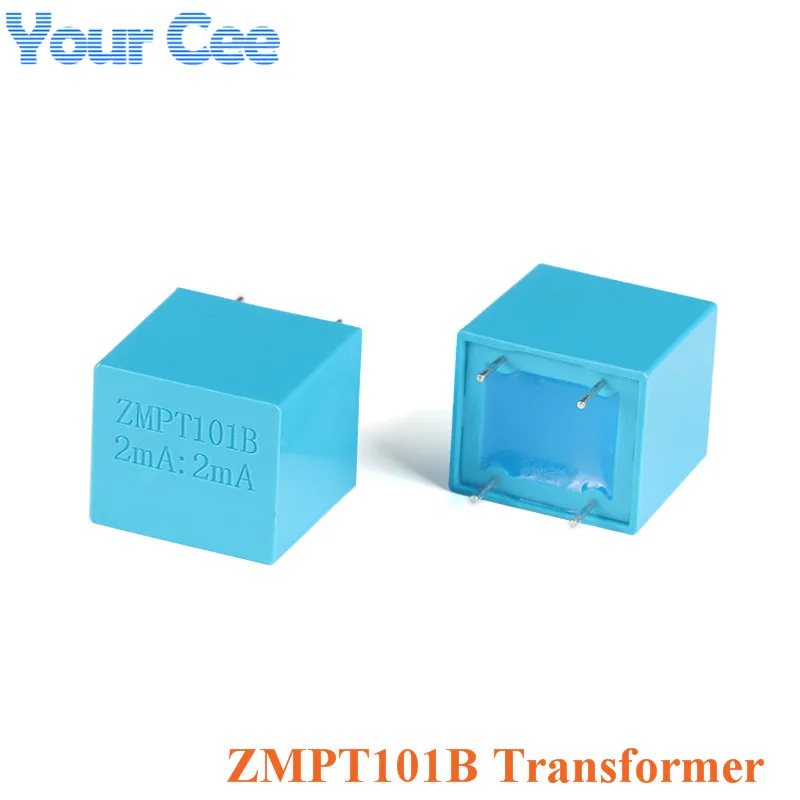

Caractéristique de transformateur:

Modèle de produit: ZMPT101B
Courant d’entrée évalué: 2mA
Courant de sortie nominal: 2mA
Rapport de changement: 1000:1000
Différence de phase: ≤ 20′
Gamme linéaire: 0 ~ 1000V 0 ~ 10mA
Linéarité: ≤ 0.2%
Erreur admissible: -0.3 ≤ f≤ 0.2%
Tension de tenue d’isolement: 4000V
Utilisations: mesure précise de la tension et de la puissance
Matériau d’étanchéité: résine époxy
Méthode d’installation: installation du panneau imprimé
Température de fonctionnement: -40 à + 60 degrés
Matériau de la coque: ABS

Description de module de transformateur:

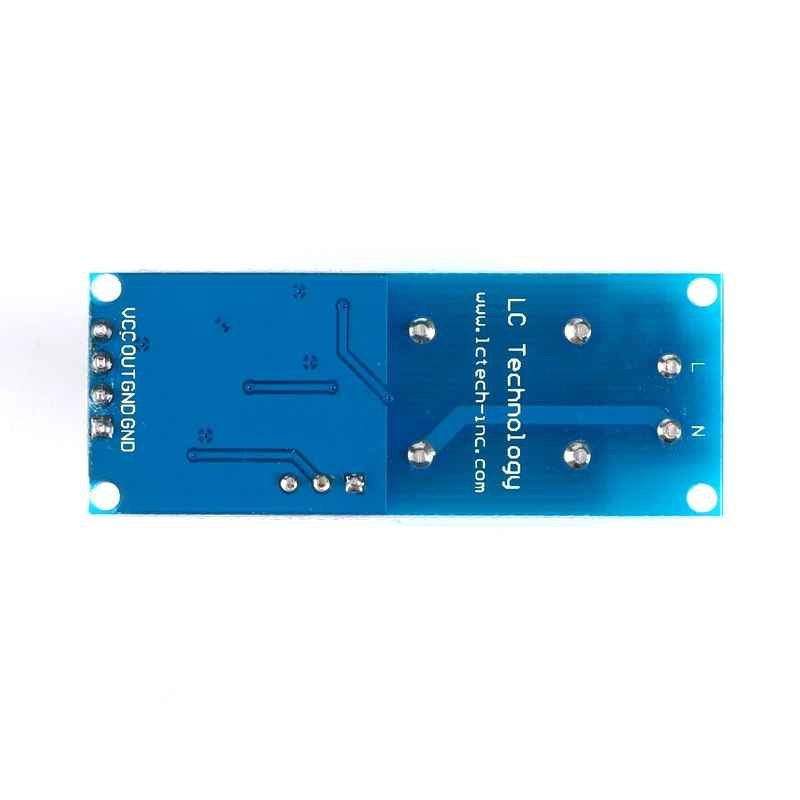

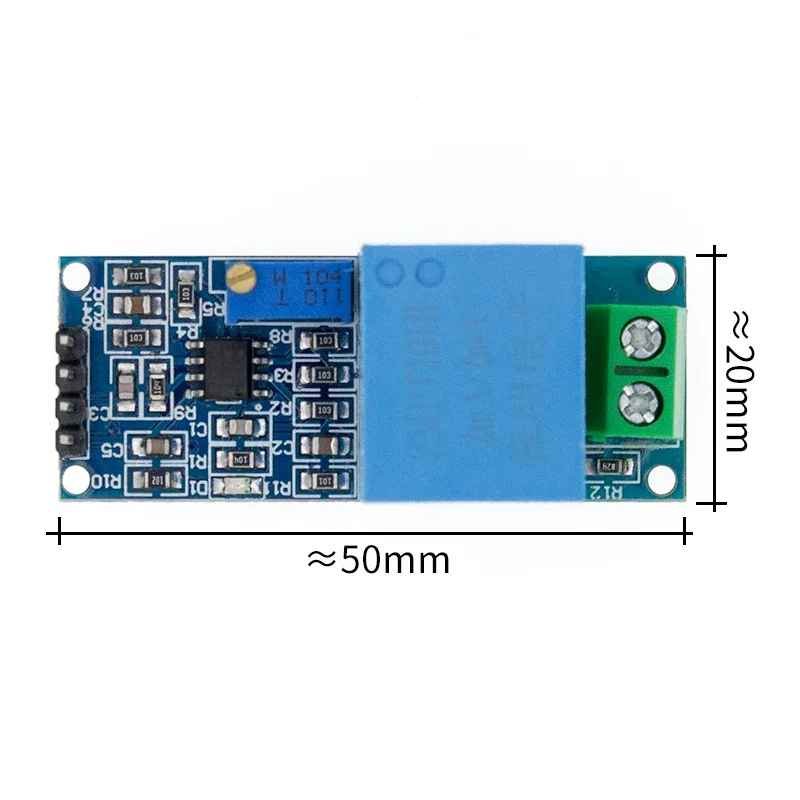

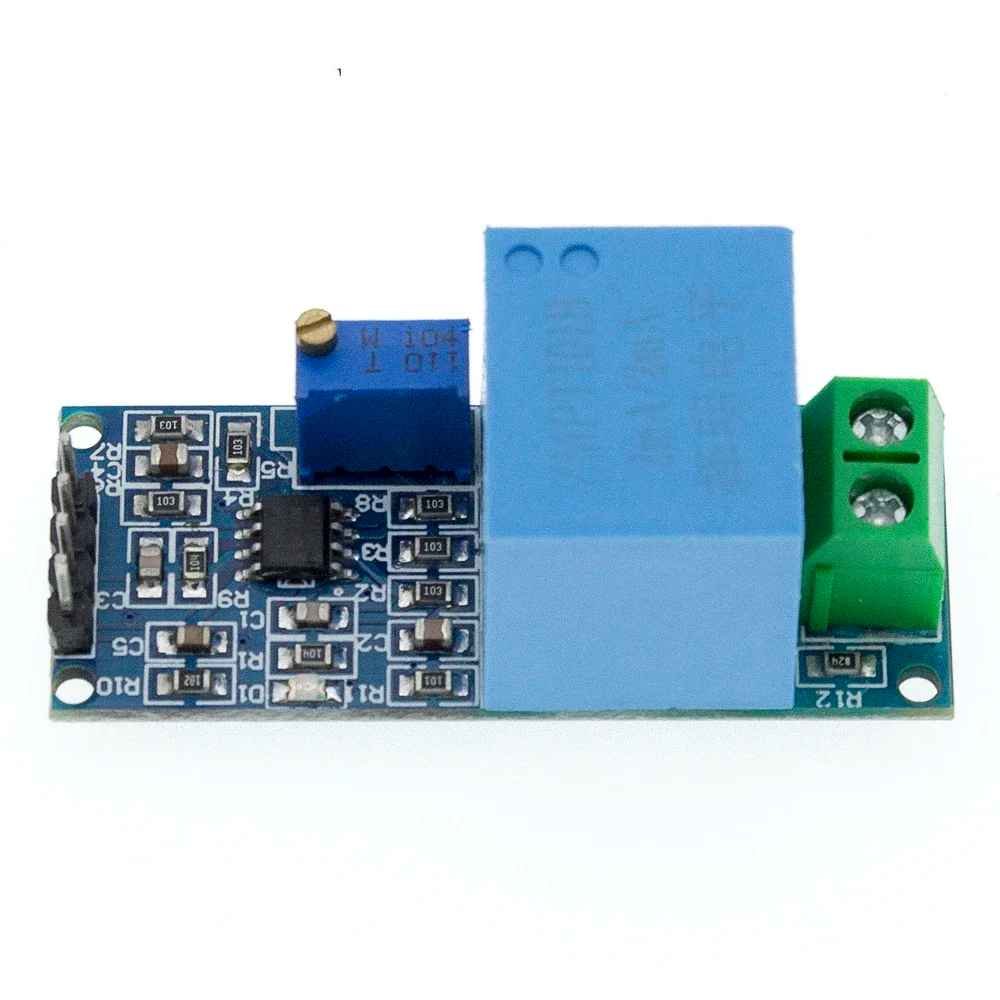

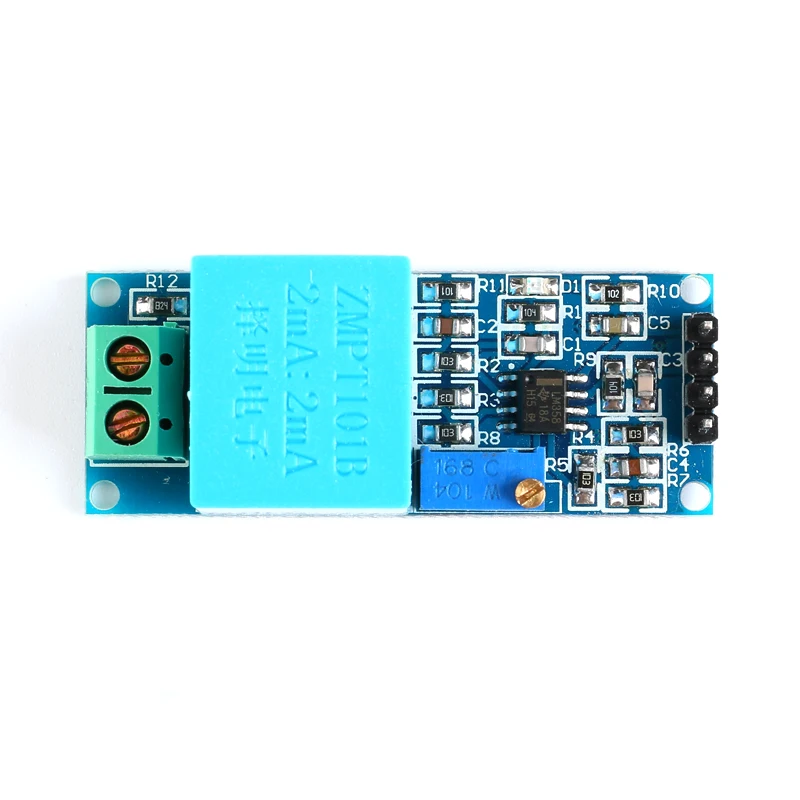

Module d’inductance mutuelle de tension de sortie active à courant alternatif monophasé équipé de la série ZMPT101B de transformateur de tension de haute précision et de courant d’ampli op de haute précision, facile à 250v dans l’acquisition du signal d’alimentation ca.

Paramètres:

Transformateur de tension: Transformateur de micro tension de précision intégré

Circuit d’amplificateur opérationnel: circuit d’amplificateur embarqué de haute précision, le signal pour effectuer l’échantillonnage exact et la compensation appropriée et d’autres fonctions

Mode sortie de tension: le module peut mesurer la tension AC dans les 250V, le mode de sortie correspondant peut être ajusté

Signal de sortie: le signal de sortie pour l’onde sinusoïdale, la forme d’onde de la médiane (composante CC)

Tension d’alimentation: 5-30v

Présentation

Signaler cet article

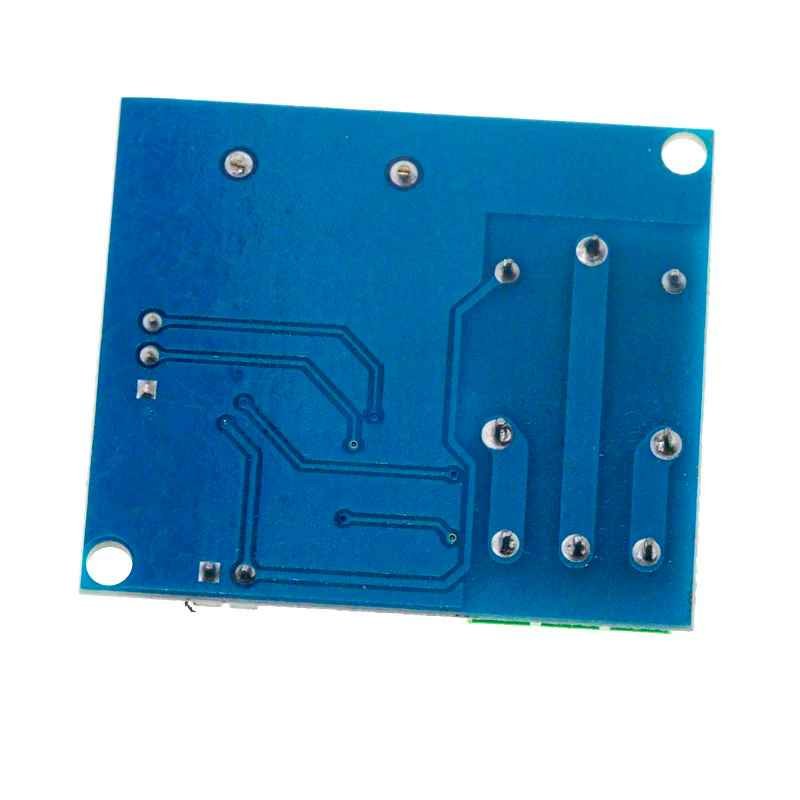

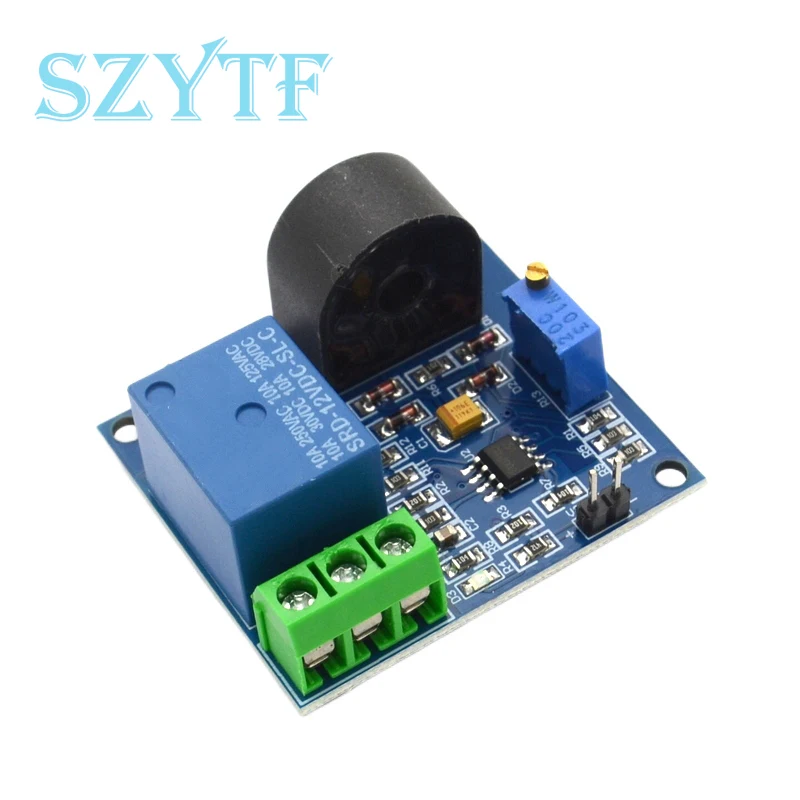

Paramètres du produit

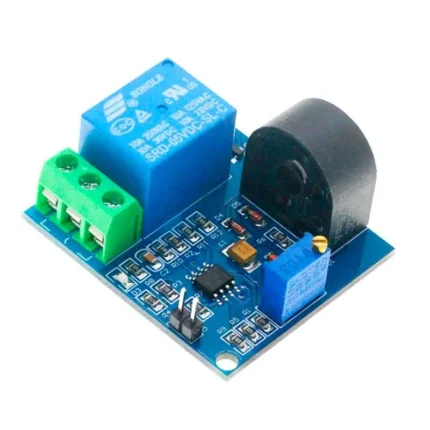

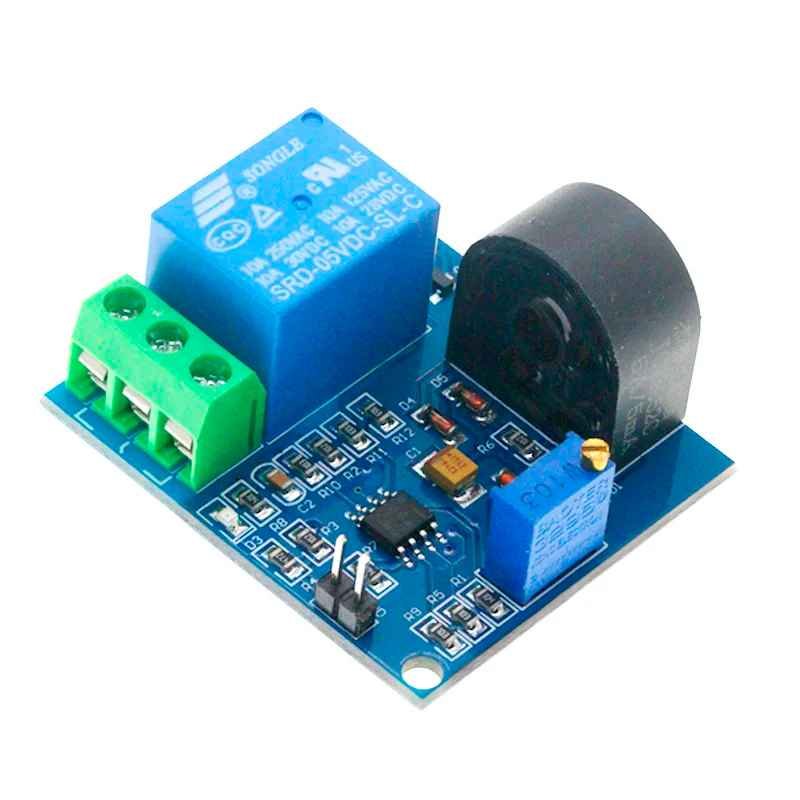

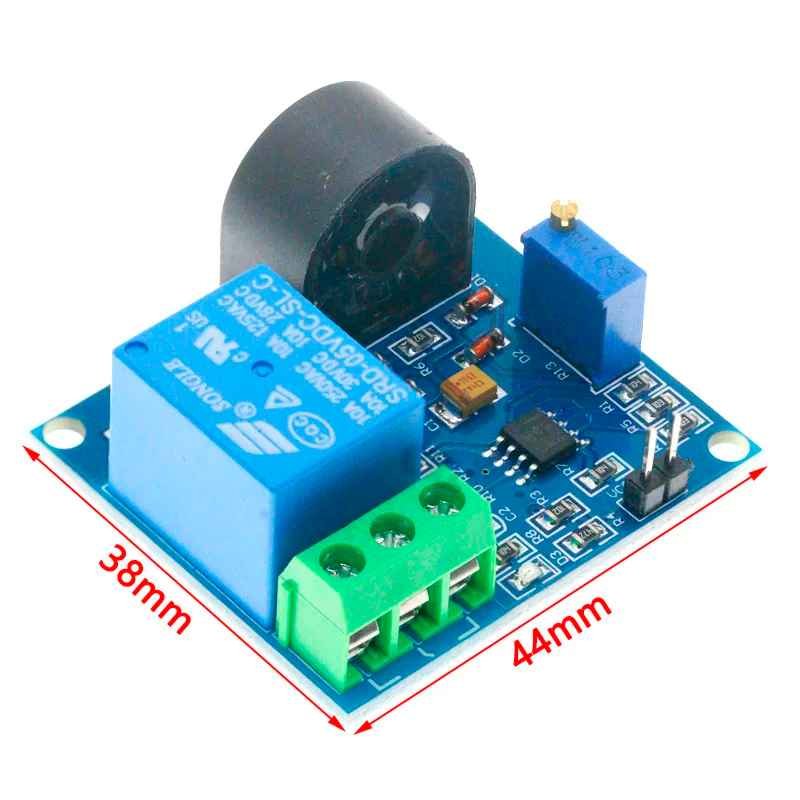

Tension de fonctionnement: DC12V
courant de fonctionnement : <20MA
la gamme de fréquences de fonctionnement : 20 Hz ~ 400 Hz
Mode de sortie: la sortie du signal de commutation
le diamètre maximum du fil de détection: 5,2 mm
le trou de montage : l’ouverture est de 3 mm, la rangée de pas est de 52,5 mm
environnement de travail:-40°C~+85C, 0- 95% HR

VCC : tension de fonctionnement positive
GND : tension de fonctionnement négative
ON : démarrer normalement.NO et COM sont déconnectés avant la fermeture du relais et court-circuit après la fermeture du relais
COM : terminal commun, interface commune de relais
NC : extrémité normalement fermée, NC et COM sont court-circuités avant la fermeture du relais et déconnectés une fois le relais fermé
