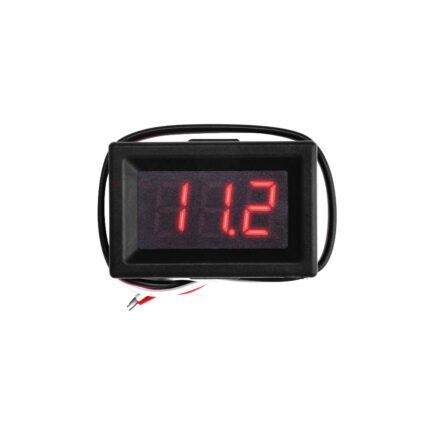

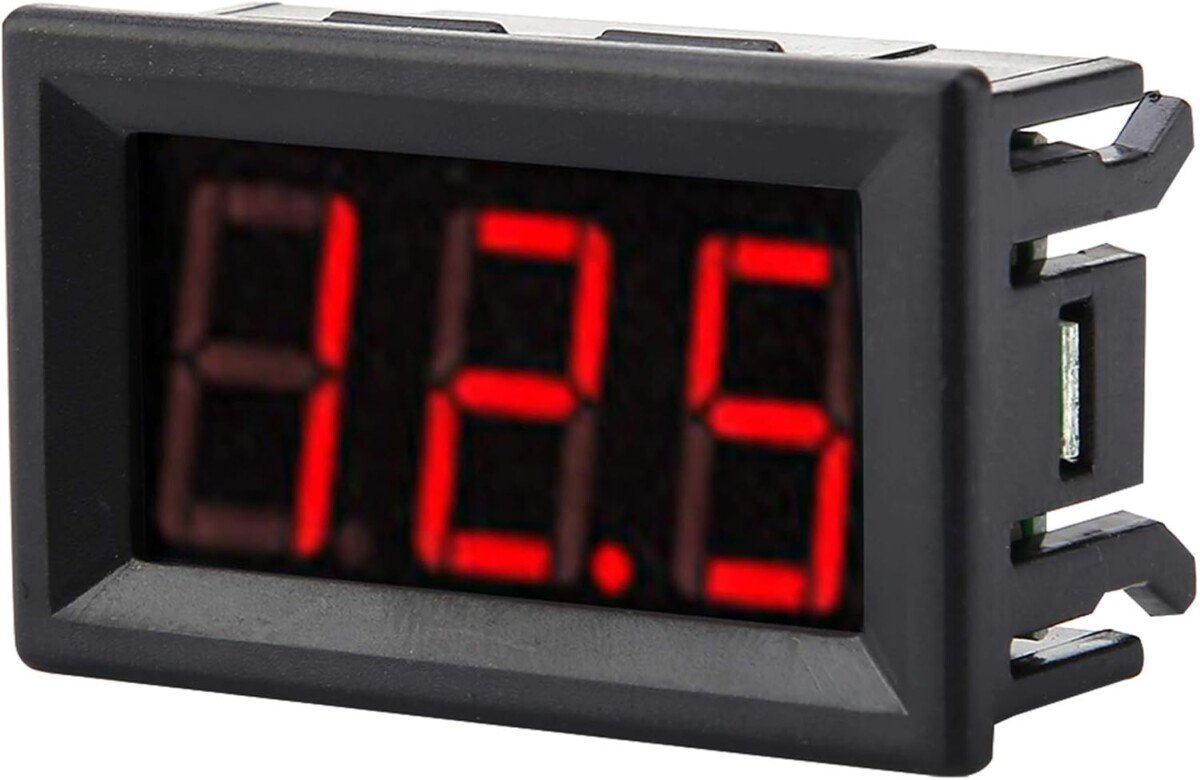

Voltmètres Numériques à 3 Fils – Gamme Complète (0.28″ / 0.36″ / 0.56″)

🔋 Voltmètres Numériques à 3 Fils – Gamme Complète (0.28″ / 0.36″ / 0.56″)

Introduction

Les voltmètres numériques à 3 fils sont des modules indispensables pour mesurer et afficher la tension continue (DC) dans vos montages électroniques, alimentations, batteries, panneaux de contrôle, CNC et projets Arduino.

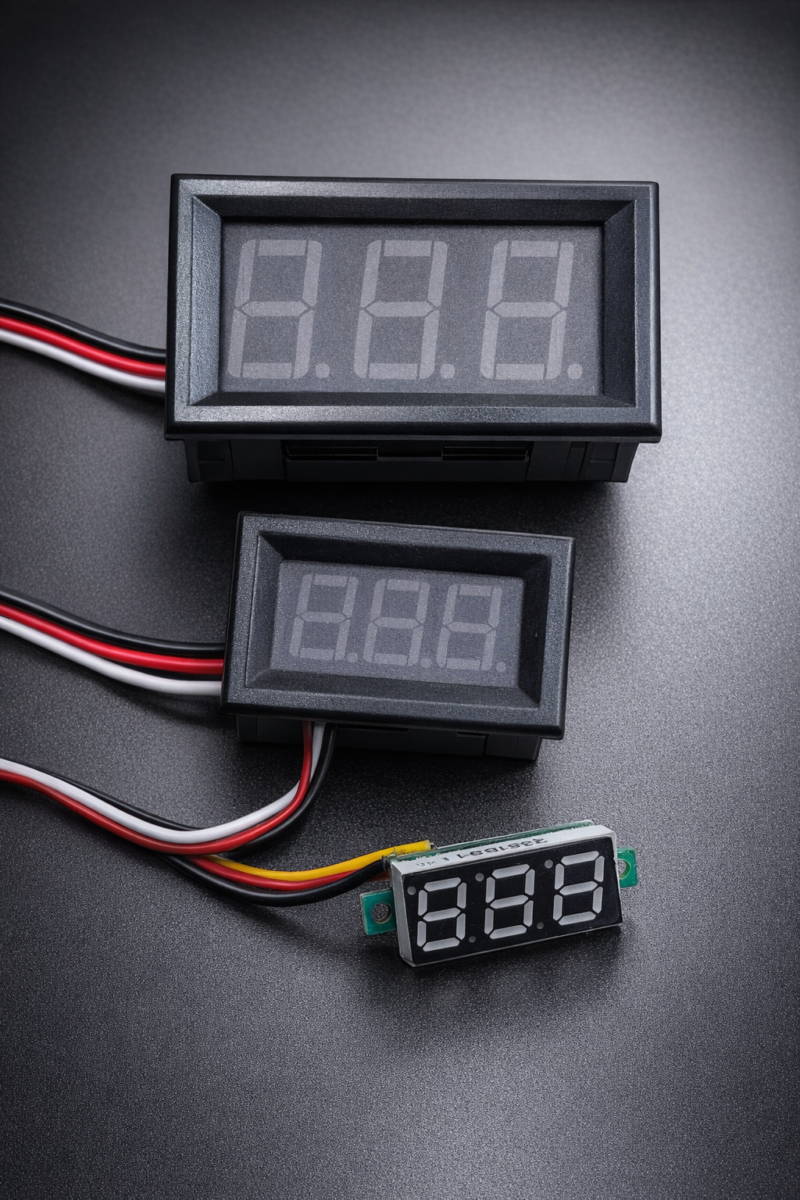

Compacts, précis et faciles à installer, ils offrent une lecture instantanée grâce à leur affichage LED lumineux, disponible en plusieurs tailles pour s’adapter à tous les besoins : 0.28″, 0.36″ et 0.56″.

📋 Modèles & Spécifications

Caractéristiques communes :

• Type : Voltmètre numérique DC

• Affichage : LED 7 segments, haute luminosité

• Précision typique : ±1 %

• Temps de réponse : rapide (< 500 ms)

• Consommation : faible (≤ 20 mA)

• Température de fonctionnement : -10 °C à +65 °C

• Montage : Encastrable (panneau/boîtier)

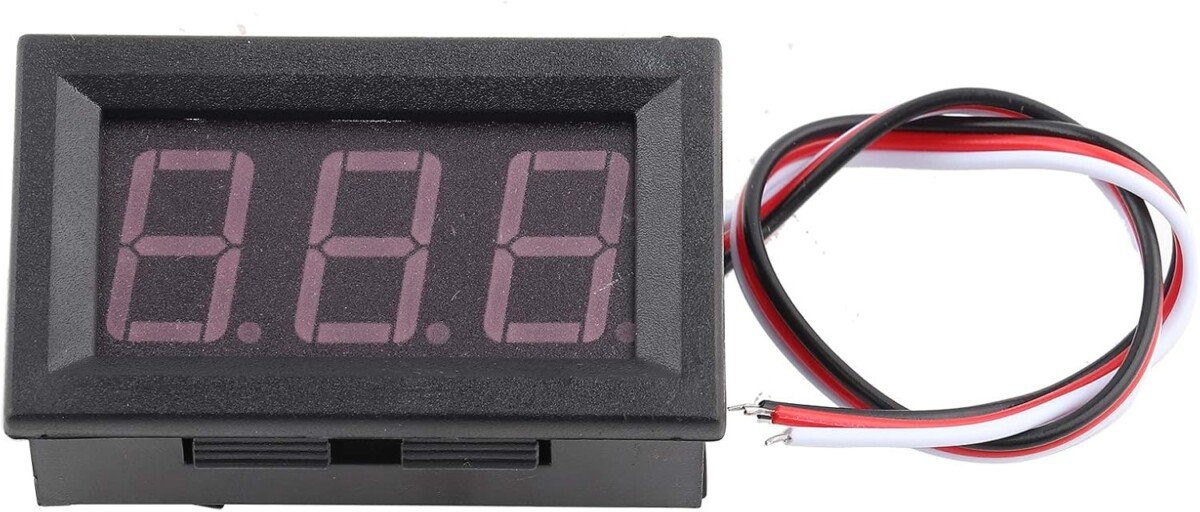

🎯 Compatibilité & Câblage (3 fils)

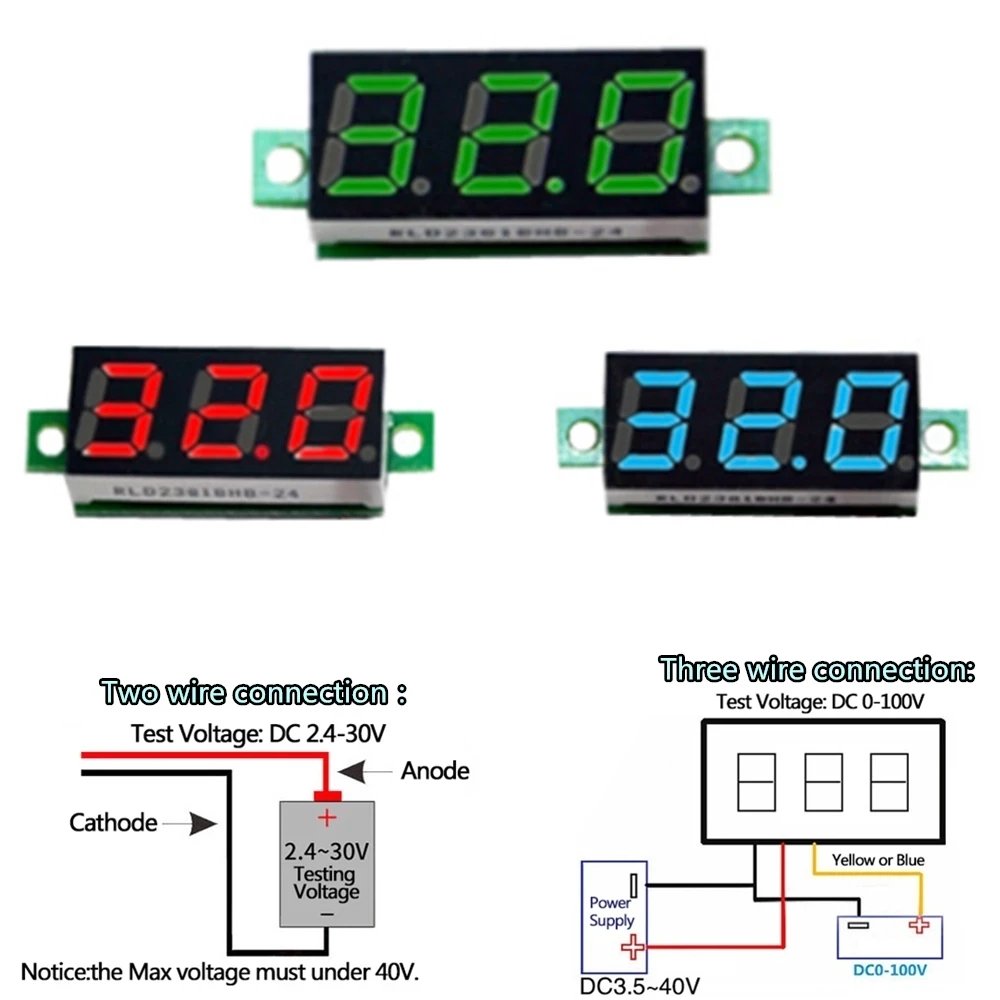

Les trois modèles utilisent un câblage simple à 3 fils :

• 🔴 Rouge : Alimentation + (Vcc)

• ⚫ Noir : Masse (GND)

• 🟡 Jaune/Blanc : Entrée de mesure (+)

💡 Astuce :

• Pour mesurer la même source que l’alimentation du module, reliez le fil rouge et le fil de mesure ensemble.

• Pour mesurer une source différente, partagez la masse (GND) et connectez le fil de mesure sur la tension à contrôler.

Compatible avec :
✔ Alimentations DC
✔ Batteries 3.7V / 7.4V / 12V / 24V
✔ Projets Arduino & DIY
✔ Panneaux de contrôle CNC
✔ Chargeurs, onduleurs, bancs d’essai

🚀 Fonctions & Utilisation

• Affichage en temps réel de la tension

• Surveillance de batteries et alimentations

• Contrôle visuel rapide avant mise sous tension

• Sécurisation des montages électroniques

• Intégration directe dans boîtiers et tableaux

📌 Avantages

• 🔧 Installation très simple (3 fils)

• 👁️ Lecture claire et immédiate

• 📏 Plusieurs tailles selon l’espace disponible

• ⚡ Faible consommation

• 💰 Excellent rapport qualité/prix

• 🛠️ Idéal pour projets professionnels & DIY

🛠 Applications

• Panneaux d’alimentation DC

• Systèmes solaires & batteries

• Imprimantes 3D & CNC

• Projets Arduino / ESP / Raspberry

• Bancs de test électronique

• Boîtiers DIY et tableaux électriques

⚠️ Conseils & Remarques

• Ces modules mesurent uniquement la tension DC (pas AC).

• Ne pas dépasser la plage maximale (30V ou 40V selon modèle).

• Vérifier la polarité avant branchement.

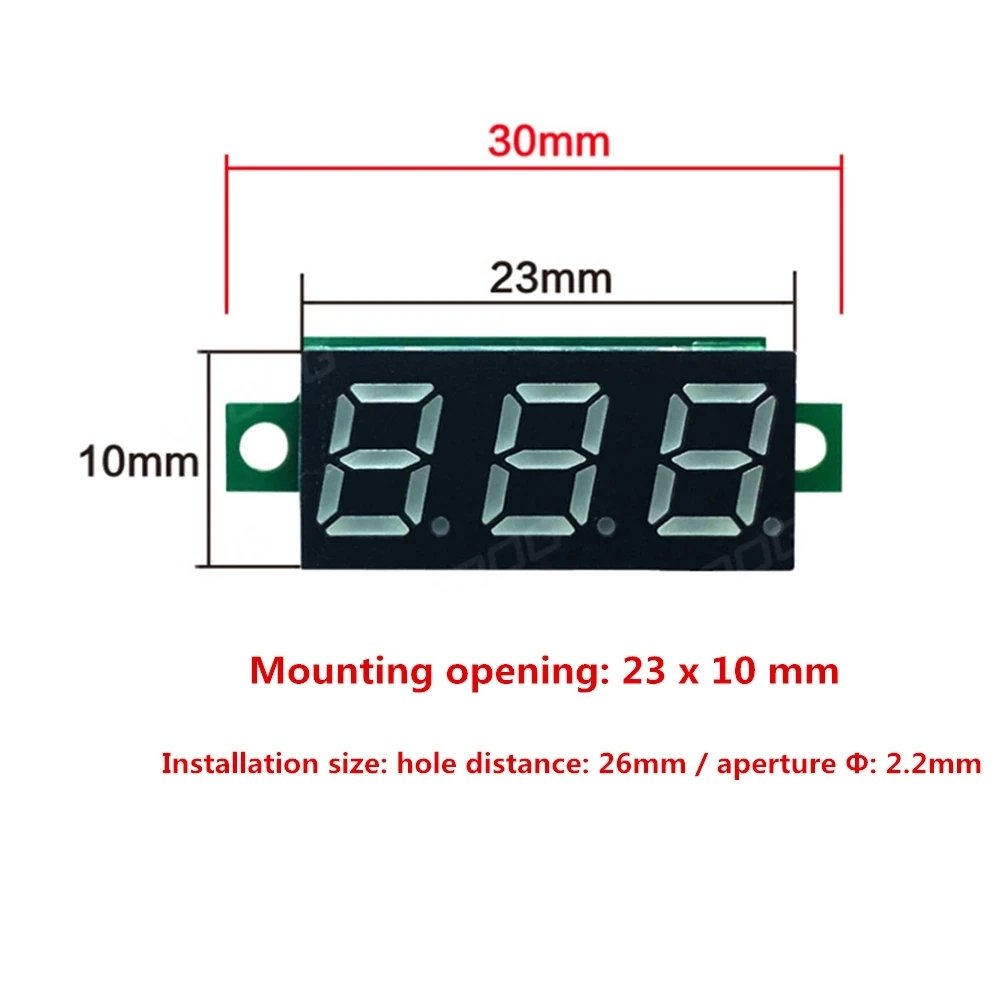

• Prévoir une découpe précise du panneau pour un montage propre.

• En cas de tension instable, utiliser une alimentation filtrée.

📝 Conclusion

Les voltmètres numériques à 3 fils en versions 0.28″, 0.36″ et 0.56″ offrent une solution simple, fiable et économique pour surveiller vos tensions DC.
Que ce soit pour un montage compact, un panneau standard ou une lecture à distance, chaque format répond à un besoin précis tout en garantissant clarté, précision et facilité d’intégration.
Un choix idéal pour rendre vos projets électroniques plus sûrs et plus professionnels.
