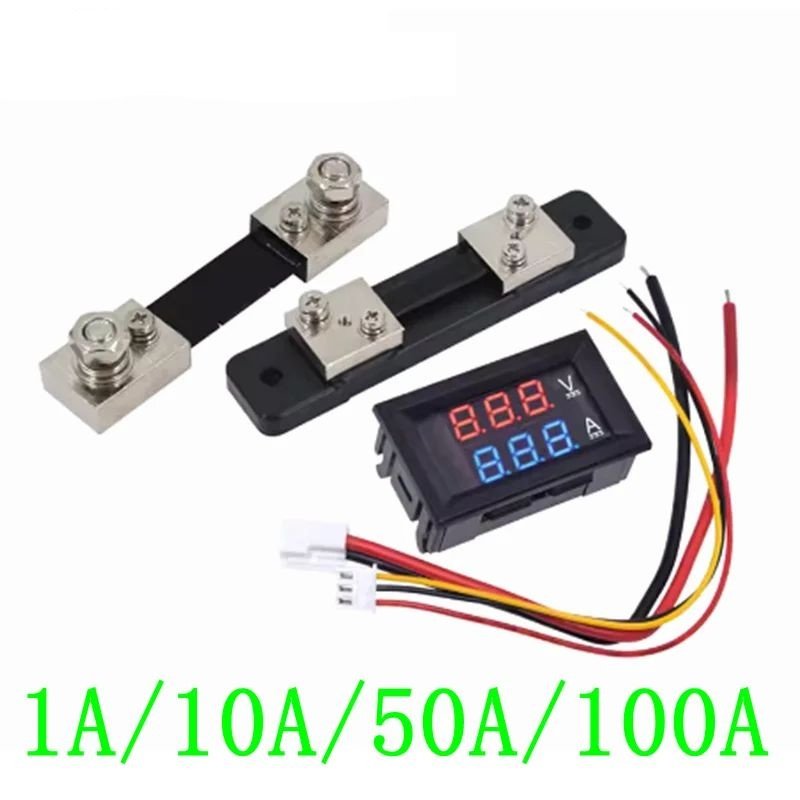

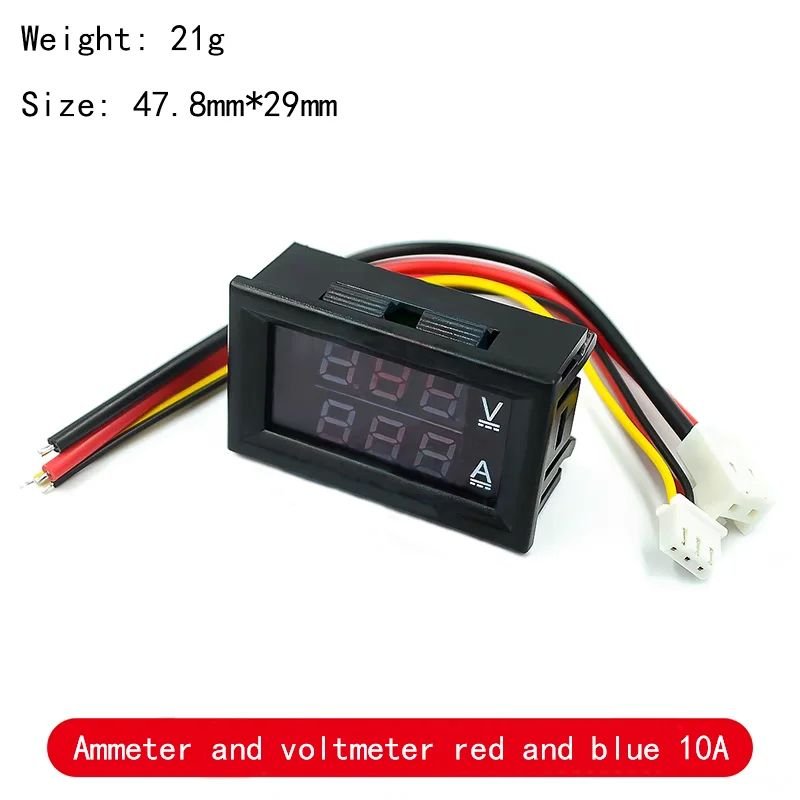

Mini Voltmètre / Ampèremètre Numérique DC (0–100V / 10A / 50A / 100A) Double Afficheur
Plage de prix : د.ج 800 à د.ج 1800
Description
📘 Fiche Technique Complète – Double Afficheur Voltmètre / Ampèremètre Numérique DC (0–100V / 10A / 50A / 100A)
| 🔹 Caractéristique | ⚙️ Description Détailée |
|---|---|
| 🏷️ Nom | Voltmètre & ampèremètre numérique à double affichage (LED 0–100V / 10A–100A DC) |

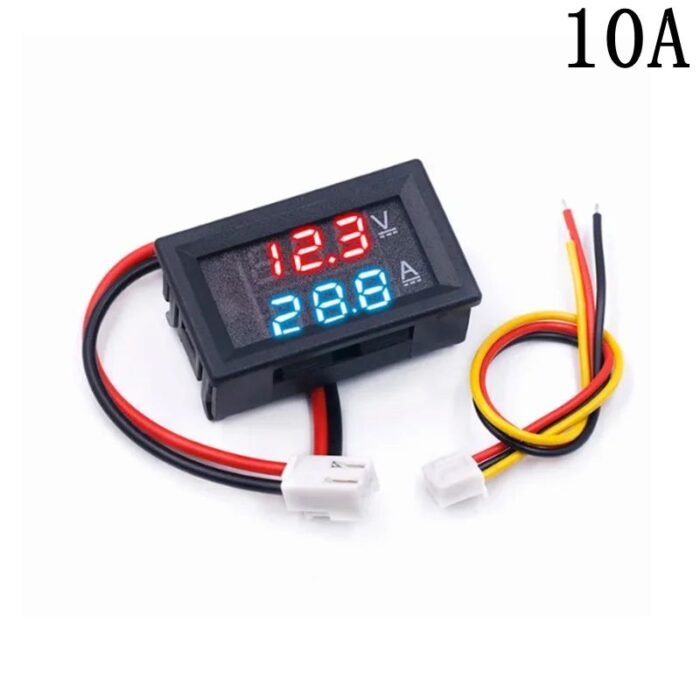

| 💡 Type d’affichage | 2 écrans 3 chiffres LED 7 segments (typ. Rouge pour Volt, Bleu pour Ampère) |

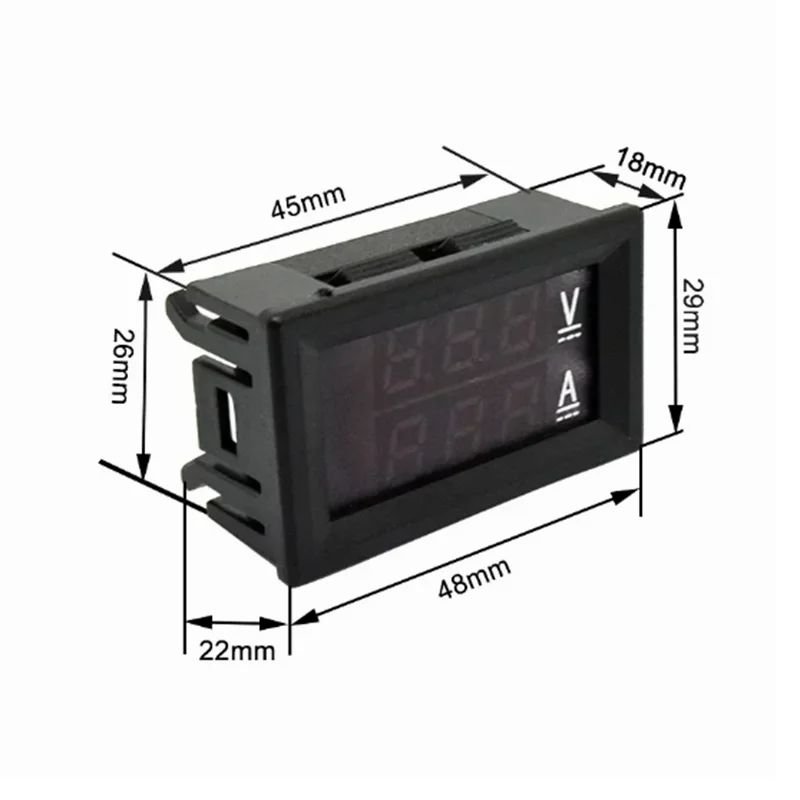

| 📐 Format d’encastrement | 45 × 26 mm (modèle standard), boîtier à clips pour panneaux |
| 🔌 Tension mesurable | DC 0 à 100V |
| 🔌 Courant mesurable | – Jusqu’à 10A (intégré) – Jusqu’à 50A / 100A avec shunt externe 75mV |
| 🔧 Alimentation du module | 4.5–30V DC (parfois isolée ou partagée avec la tension mesurée) |
| 📈 Résolution typique | – Tension : 0.1V – Courant : 0.01A (en général, dépend de la plage) |
| 📏 Précision | ±1% typique (souvent meilleur avec calibration manuelle) |
| ⚠️ Type de courant supporté | Courant continu uniquement (DC) – ❌ Non compatible AC |

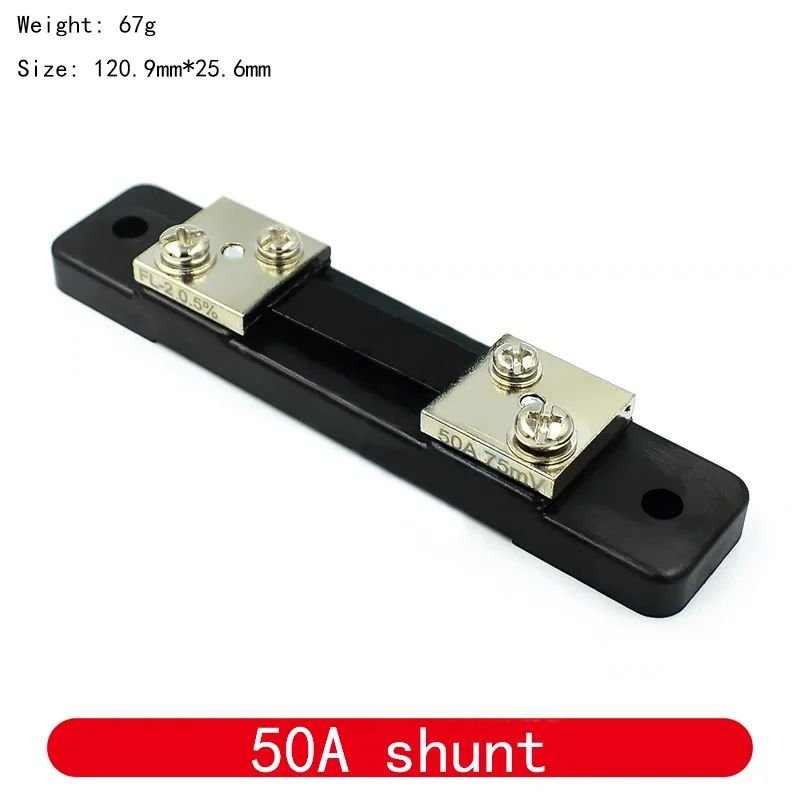

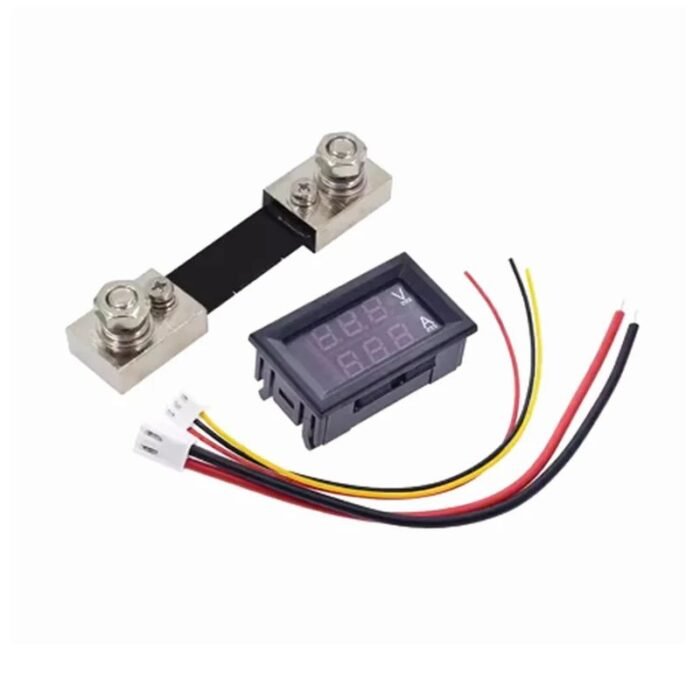

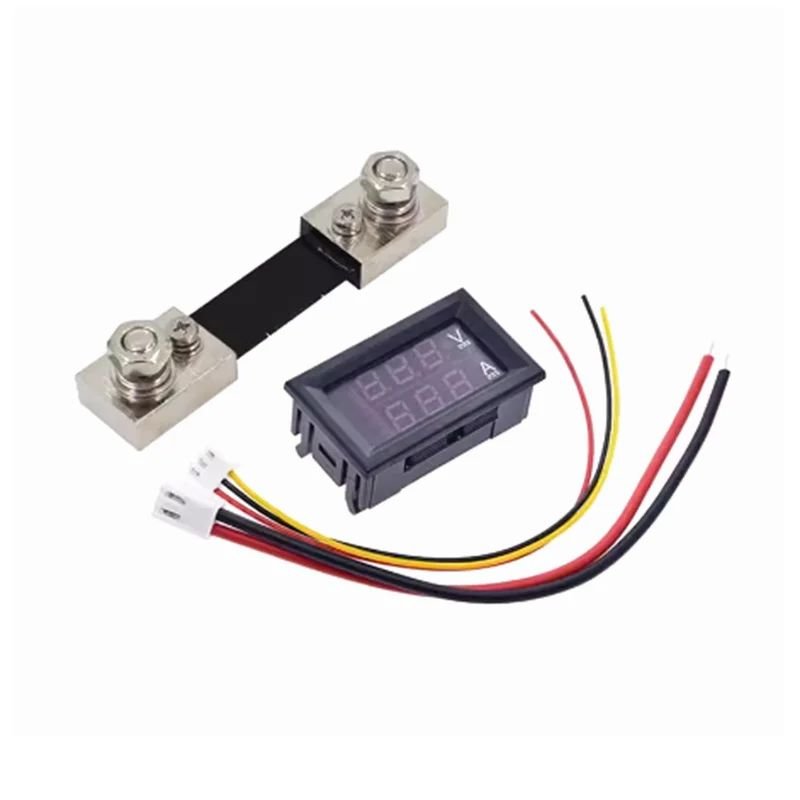

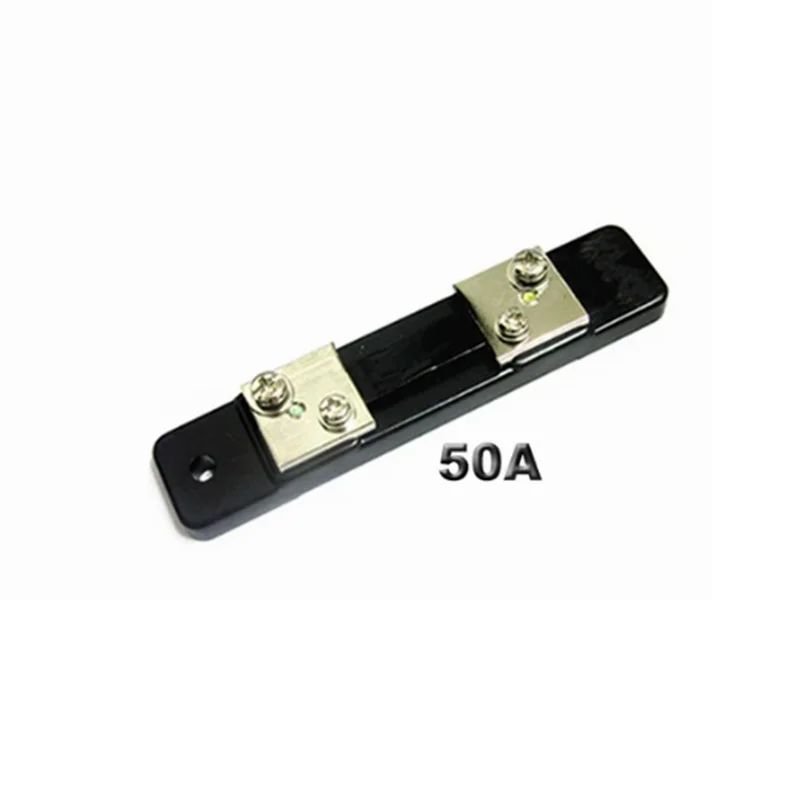

| 🎯 Shunt intégré ou externe ? | – 10A : shunt interne – 50A / 100A : shunt externe fourni (75 mV) |
| 🧪 Montage typique | Dans une alimentation, tableau de bord, chargeur batterie, panneau solaire |

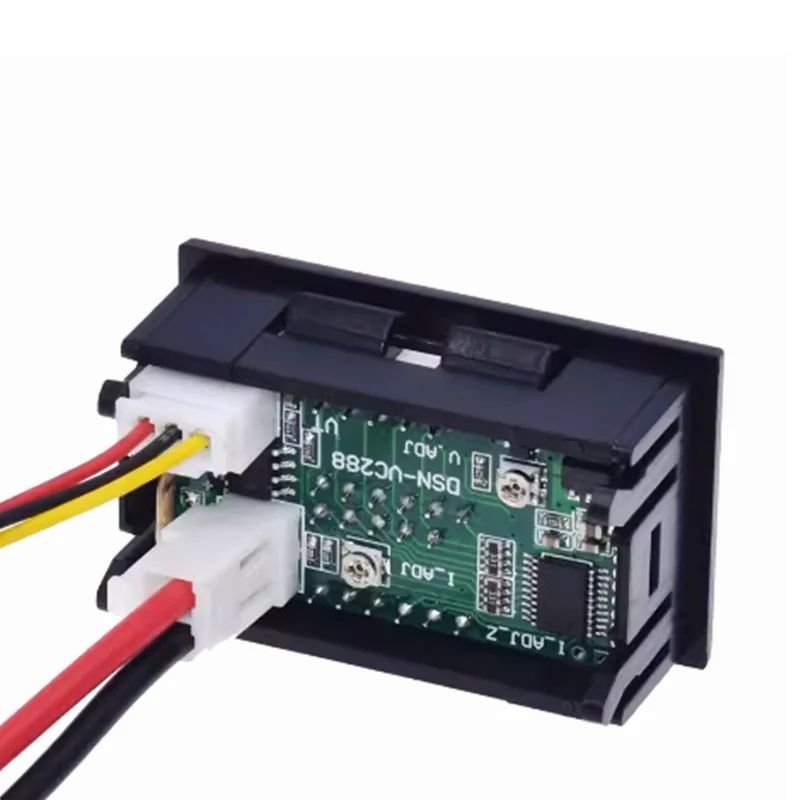

| 🛠️ Calibration | – Certains modèles avec potentiomètre interne pour ajustement manuel |
| 🎛️ Types de câblage | – 2 fils, 3 fils, 4 fils, ou 5 fils selon modèle : voir plus bas |
| 🔧 Plage de température | Généralement -10°C à +65°C |
| 🔁 Taux de rafraîchissement | Environ 2–5 lectures/seconde |
| 💡 Protection intégrée | Selon modèle : diodes de protection, filtre EMI (rare) |
| 🔍 Indications d’erreur | Affichage figé, décalé ou 0.00 : courant trop faible ou câblage incorrect |
⚡️ Câblage – Résumé des types
| 🔧 Type | 🧵 Nombre de fils | 🔌 Usage |
|---|---|---|
| 2 fils | Tension uniquement | Simple voltmètre |
| 3 fils | Tension + courant | Mesure partagée d’alim & tension mesurée |
| 4 ou 5 fils | Alim + mesure séparées | Tension ET courant isolés (meilleure précision) |
🧰 Comparaison par plage de courant
| 🔋 Modèle | 📈 Plage | 🔧 Shunt | 💡 Applications typiques |
|---|---|---|---|

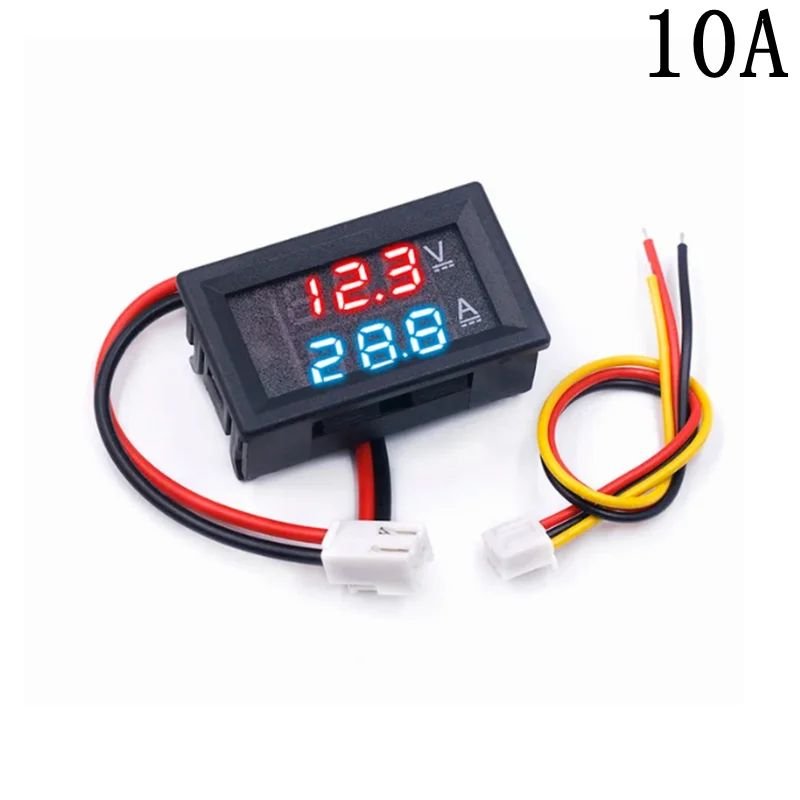

| 10A intégré | 0–9.99 A | Aucun | Chargeurs, boîtiers DIY, Arduino power monitor |

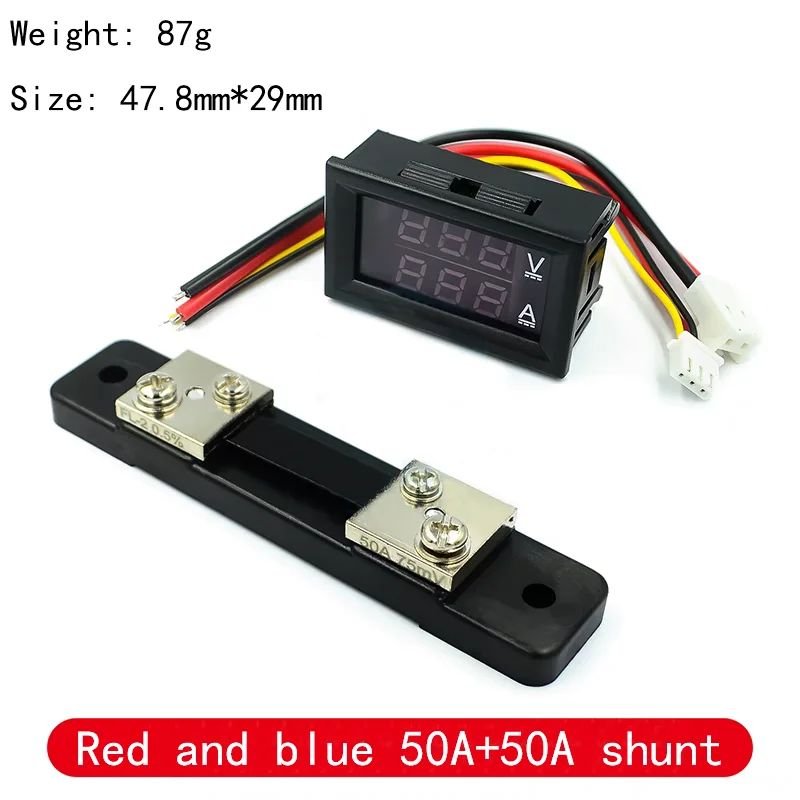

| 50A externe | 0–49.9 A | 75 mV externe | Véhicules, panneaux solaires, batteries LiFePO4 |

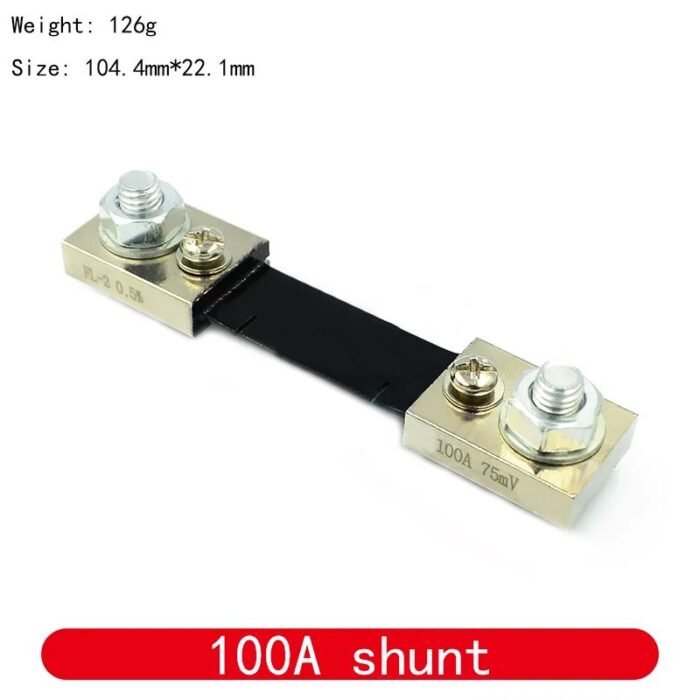

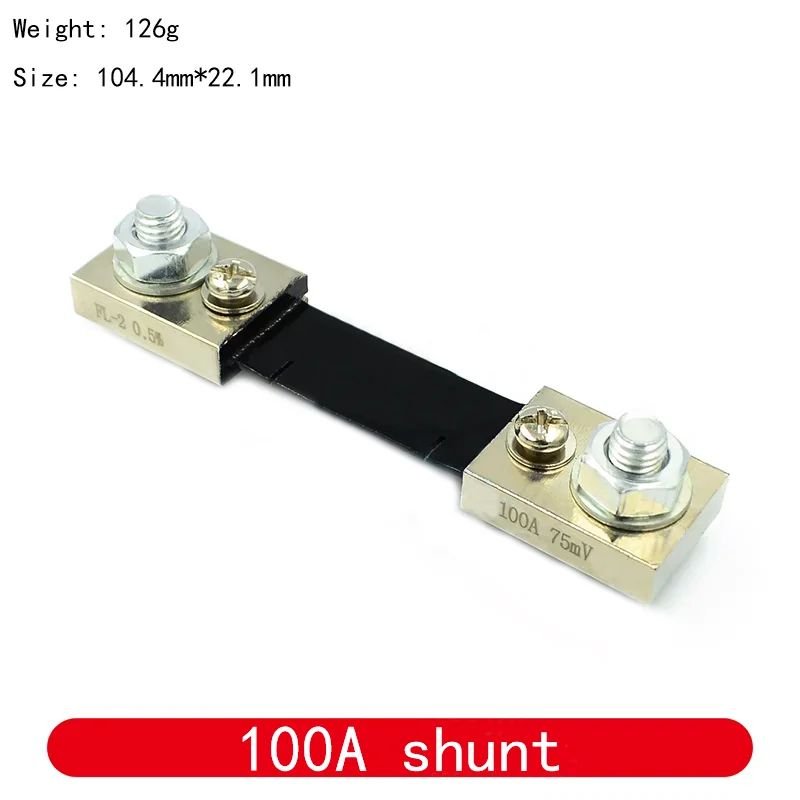

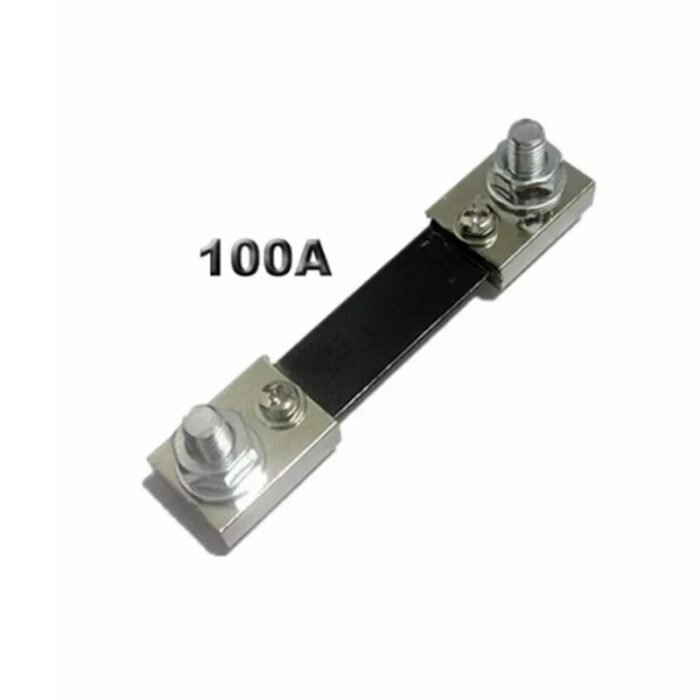

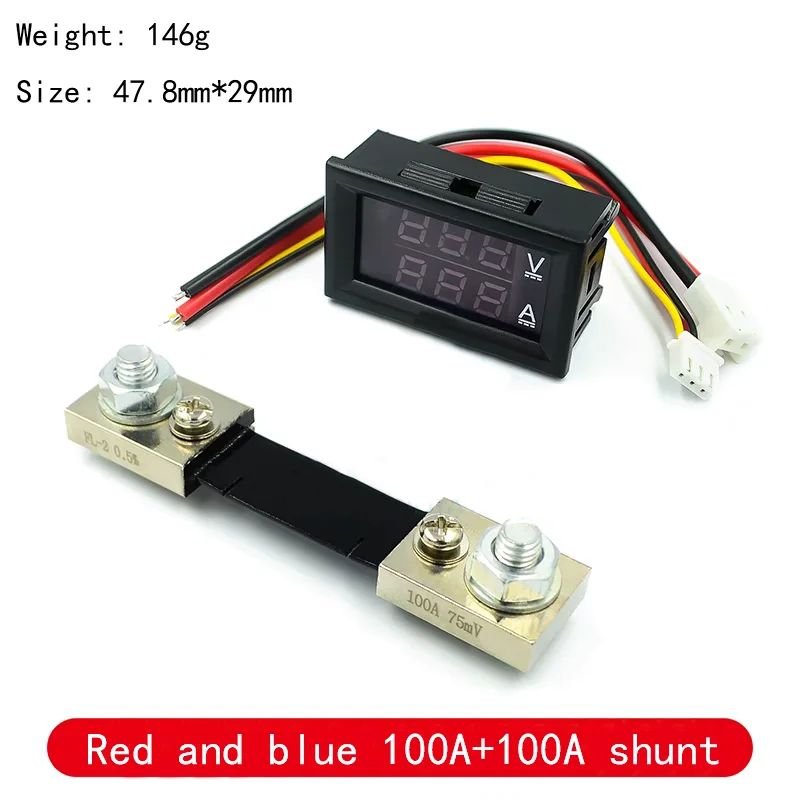

| 100A externe | 0–99.9 A | 75 mV externe | Onduleurs, UPS, moteurs DC puissants, batteries >100Ah |
🧩 Applications réelles
-
⚡ Surveillance de batteries plomb, lithium, LiFePO4
-
🔋 Contrôle de consommation et tension de charge
-
🧪 Bancs de test, charge contrôlée
-
☀️ Systèmes solaires autonomes
-
🚗 Véhicules électriques ou modélisme RC
-
💡 Surveillance d’alimentation de LED, amplificateurs
🧠 Conseils d’installation
-
🔧 Utilisez des fils courts et de section suffisante pour les courants >10A.
-
✅ Toujours vérifier le sens de connexion du shunt (IN/OUT).
-
⚠️ Ne jamais brancher en inversant polarité ou shunt, risque de brûler les LEDs.
-
📏 Calibrer si besoin en comparant à un multimètre de référence.
-
📎 Certains modèles nécessitent de séparer alimentation du module et tension mesurée (notamment en haute tension).
Informations complémentaires
| COURANT |
100A shunt ,50A shunt ,VA10 ,VA100 ,VA50 |
|---|
