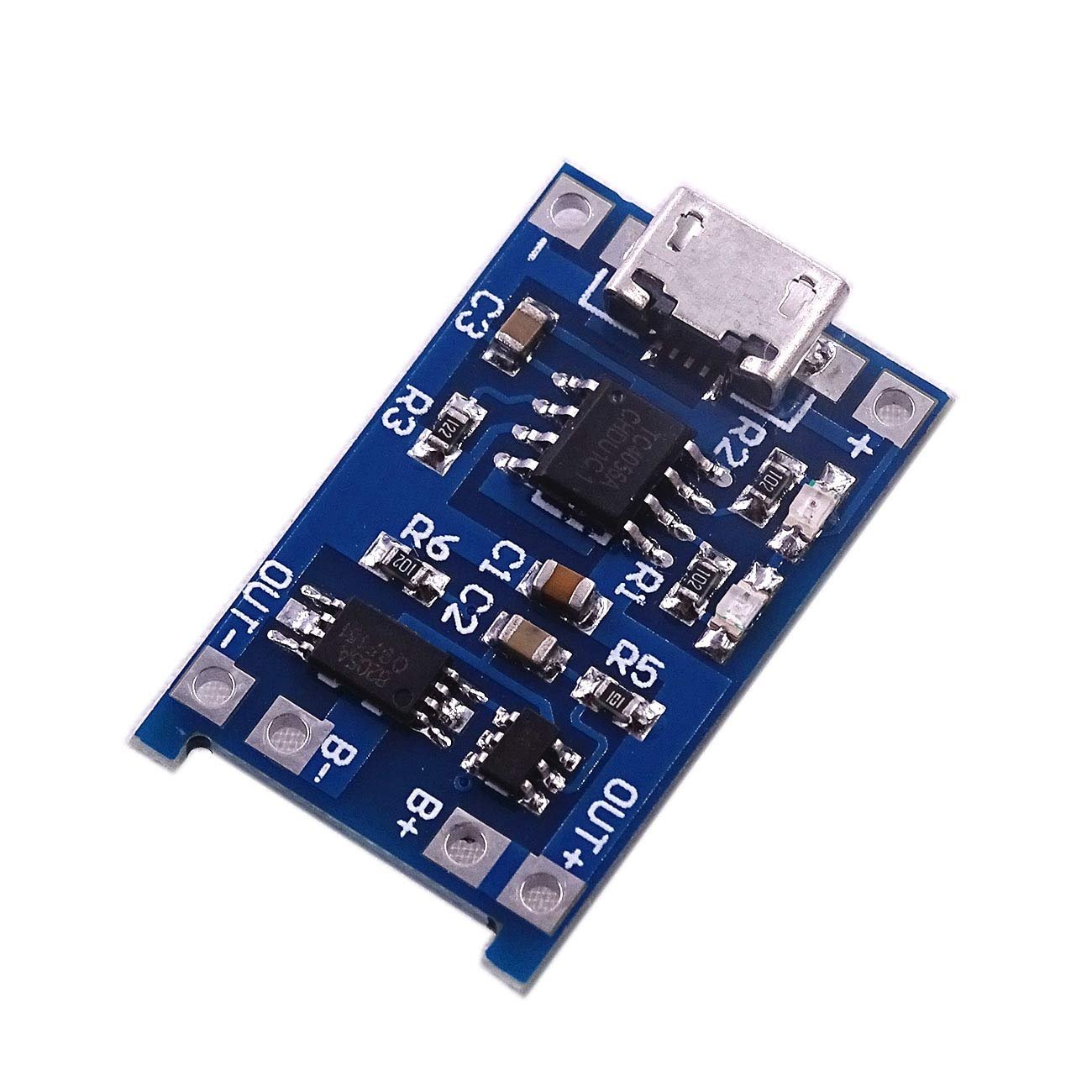

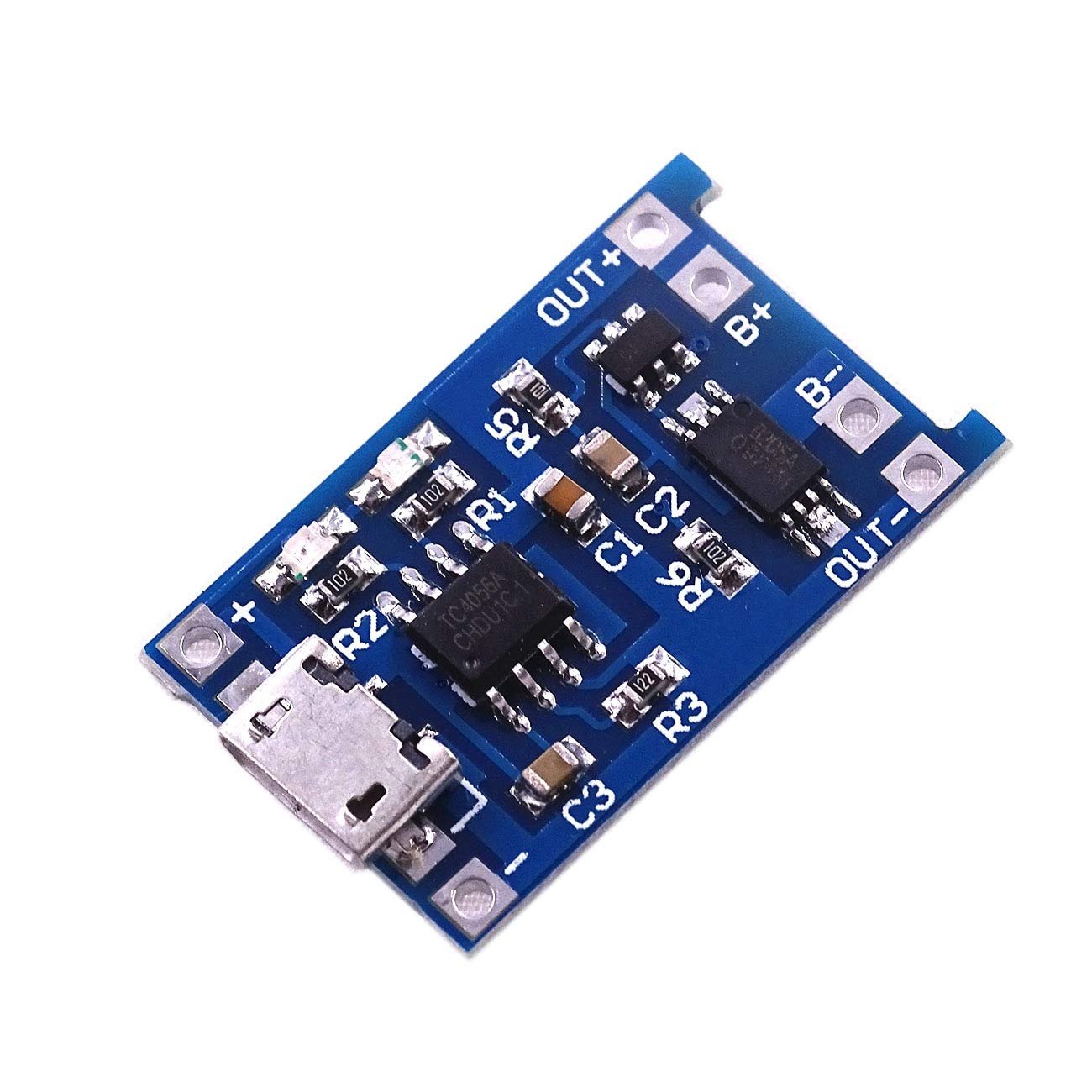

TP4056 Module Chargeur de Batterie Au Lithium 18650 5V 1A MICRO USB

د.ج 400

📌 EMPLACEMENT : LL15

35 en stock

🔋 Module Chargeur de Batterie Li-Ion 18650 – TP4056 (5V 1A, Micro USB)

Le TP4056 est un module de charge compact conçu pour recharger efficacement les batteries Li-Ion / Li-Po (type 18650 et similaires) en 5V via USB.
Il est très utilisé dans les projets DIY, les systèmes embarqués et les power banks.

⚙️ Caractéristiques techniques

Caractéristique	Valeur
🔌 Alimentation d’entrée	4.5V – 5.5V (Micro USB ou broches IN+ / IN–)
🔋 Type de batterie supportée	Lithium-Ion / Lithium-Polymère (1 cellule, 3.7V nominal, 4.2V max)
⚡ Courant de charge	1A (par défaut, réglable via résistance)
🔋 Tension de charge max	4.2V (±1%)
📏 Dimensions typiques	~25 mm x 19 mm
🔄 Protection intégrée	• Protection surtension / surcourant (selon version avec DW01A + MOSFET) • Arrêt automatique après charge complète
💡 Indicateurs LED	Rouge = charge en cours / Bleu ou Vert = charge terminée

✅ Avantages

✔️ Taille compacte, idéal pour les projets embarqués.
✔️ Interface Micro USB standard, compatible chargeurs de téléphone.
✔️ Charge sécurisée avec arrêt automatique.
✔️ Versions avec ou sans protection de batterie (DW01A + FS8205A).
✔️ Peu coûteux et très répandu dans les projets DIY.

🔌 Applications pratiques

🔋 Charge de batteries 18650 pour projets Arduino/ESP8266/ESP32.
⚡ Alimentation de modules portables et systèmes embarqués.
📱 Fabrication de power banks DIY.
💡 Projets d’éclairage LED rechargeables.
🔊 Petits appareils électroniques (mini-enceintes, gadgets portables).

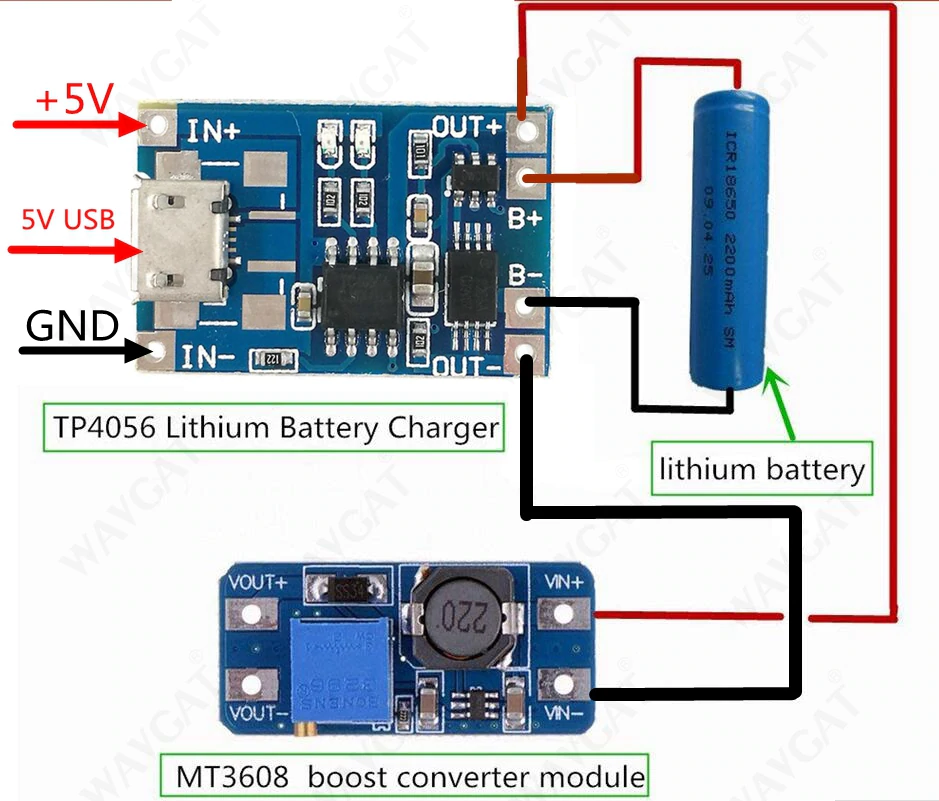

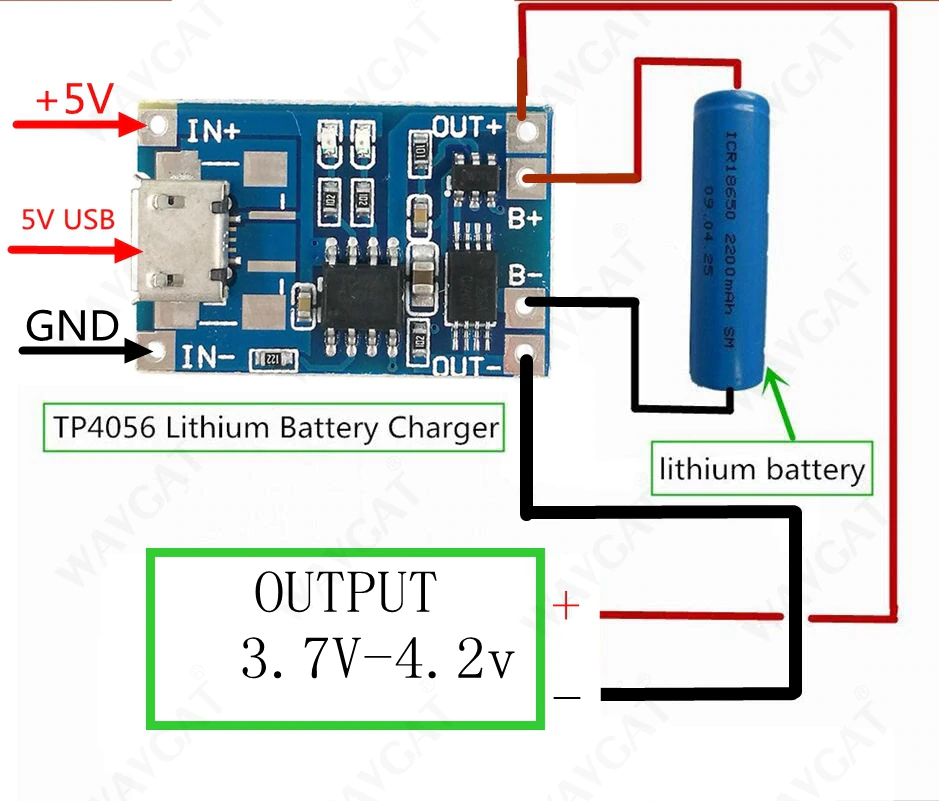

📌 Exemple d’utilisation

Brancher une alimentation 5V (USB ou broches IN+/IN–).
Connecter la batterie Li-Ion (BAT+ et BAT–).
Observer les LED d’état :
- 🔴 Rouge : en charge
- 🟢 Vert / 🔵 Bleu : batterie chargée

🎯 Conclusion

Le TP4056 (5V 1A, Micro USB) est le module chargeur incontournable pour recharger simplement et en toute sécurité vos batteries lithium (18650 ou similaires).
Compact, fiable et économique, il constitue un élément essentiel dans les projets DIY et les systèmes portables.
