Name: Relais SMI-05VDC / 12VDC / 24VDC-SL-2C – 5A – 2RT – 8 broches
SKU: 42453
Availability: InStock

Relais SMI-05VDC / 12VDC / 24VDC-SL-2C – 5A – 2RT – 8 broches

د.ج 350

UGS : ND Catégorie : RELAIS

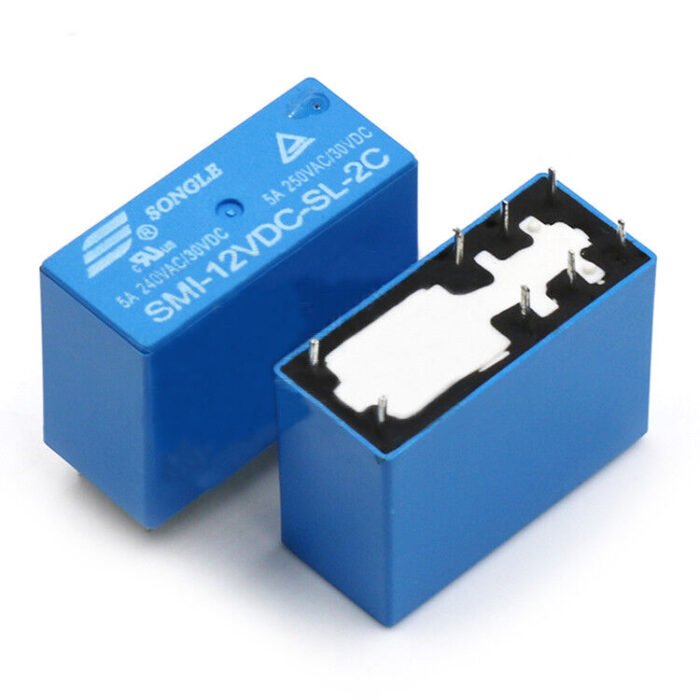

🔌 Relais Songle SMI-05VDC / 12VDC / 24VDC-SL-2C – 5A – 2RT (DPDT) – 8 broches

📦 Présentation générale

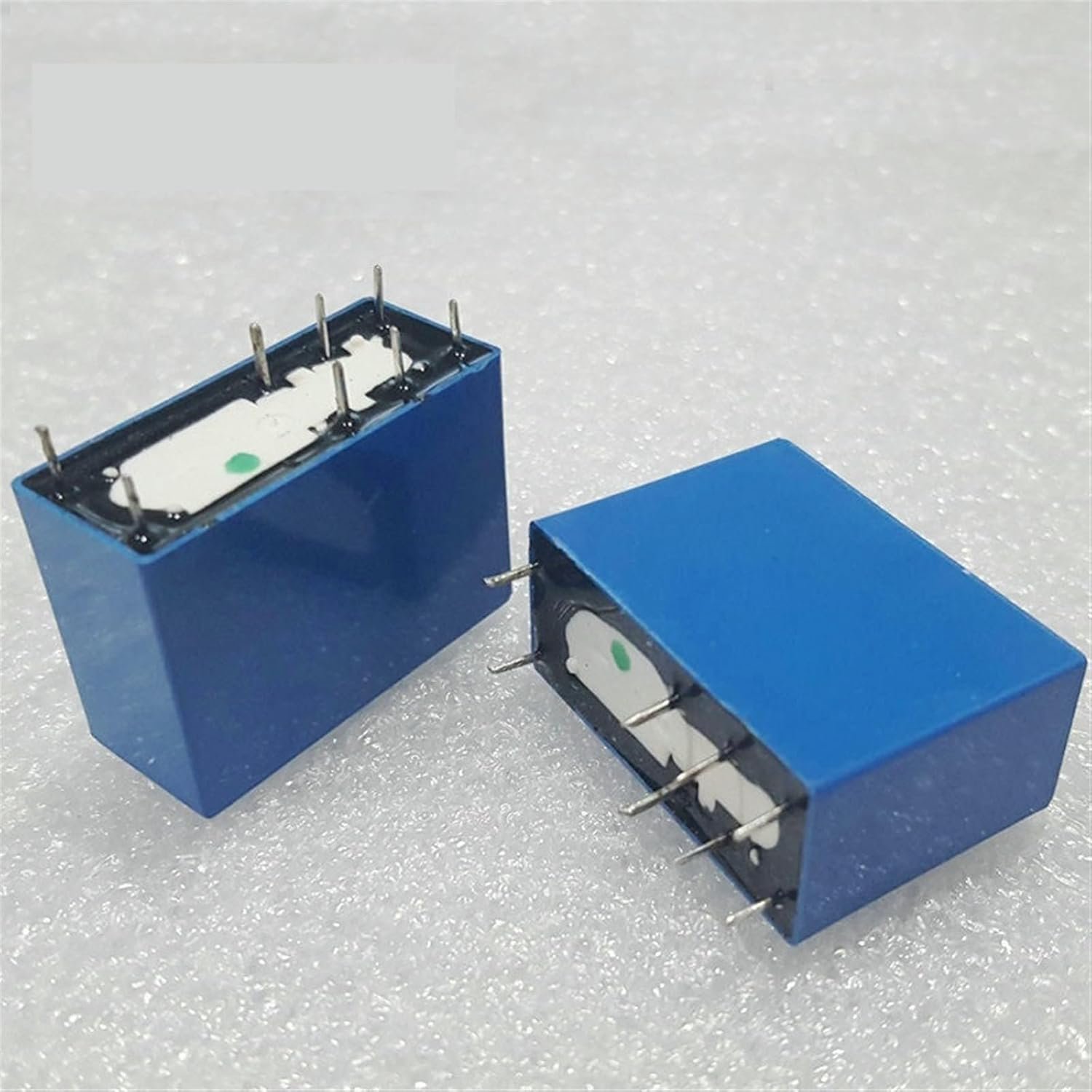

Le relais SMI-SL-2C de Songle est un relais électromécanique DPDT (Double Contact Inverseur – 2RT) avec 8 broches, capable de commuter jusqu’à 5A sous 250VAC ou 30VDC. Il est conçu pour les applications générales nécessitant le contrôle de deux circuits indépendants via une seule commande.

📊 Caractéristiques techniques

Caractéristique	Valeur

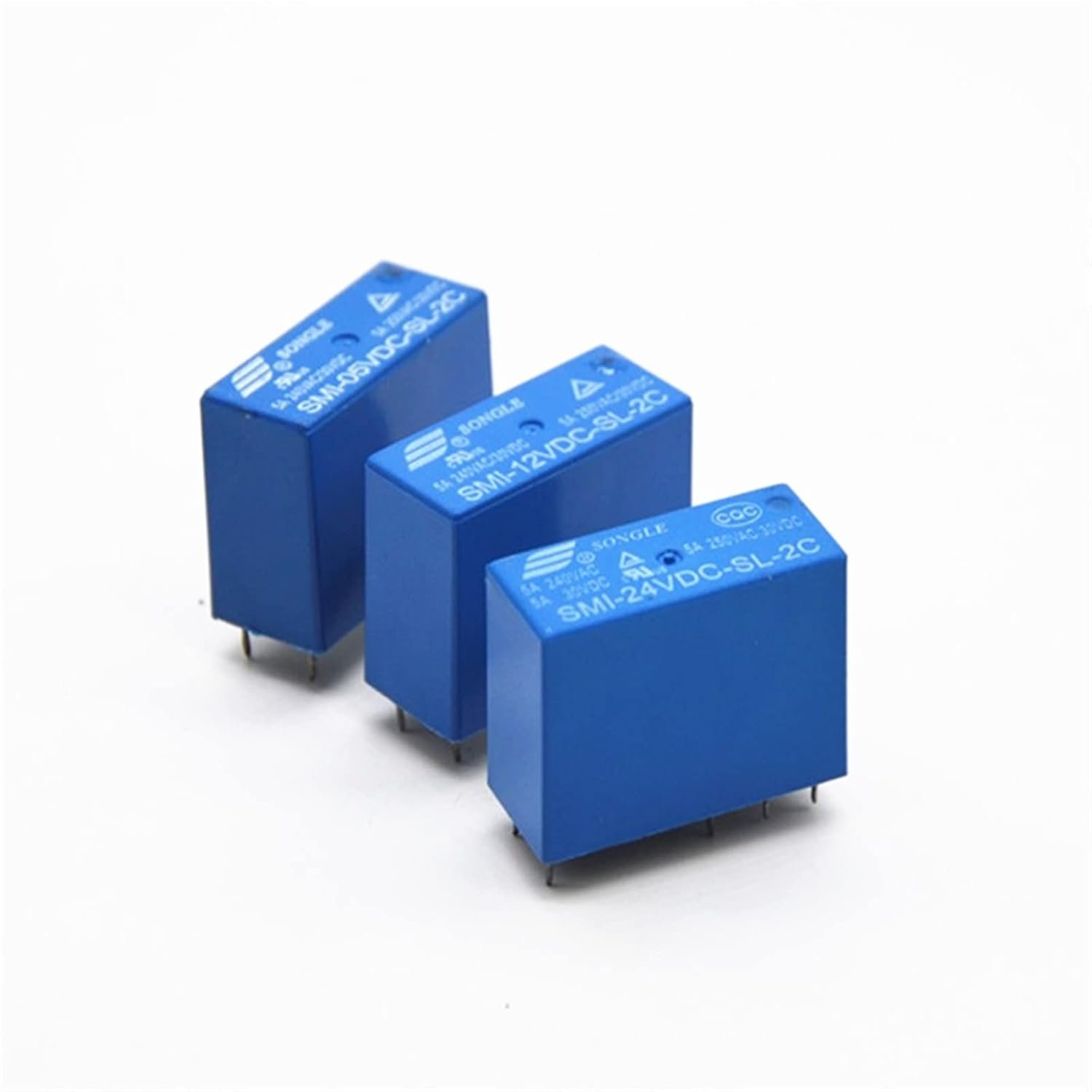

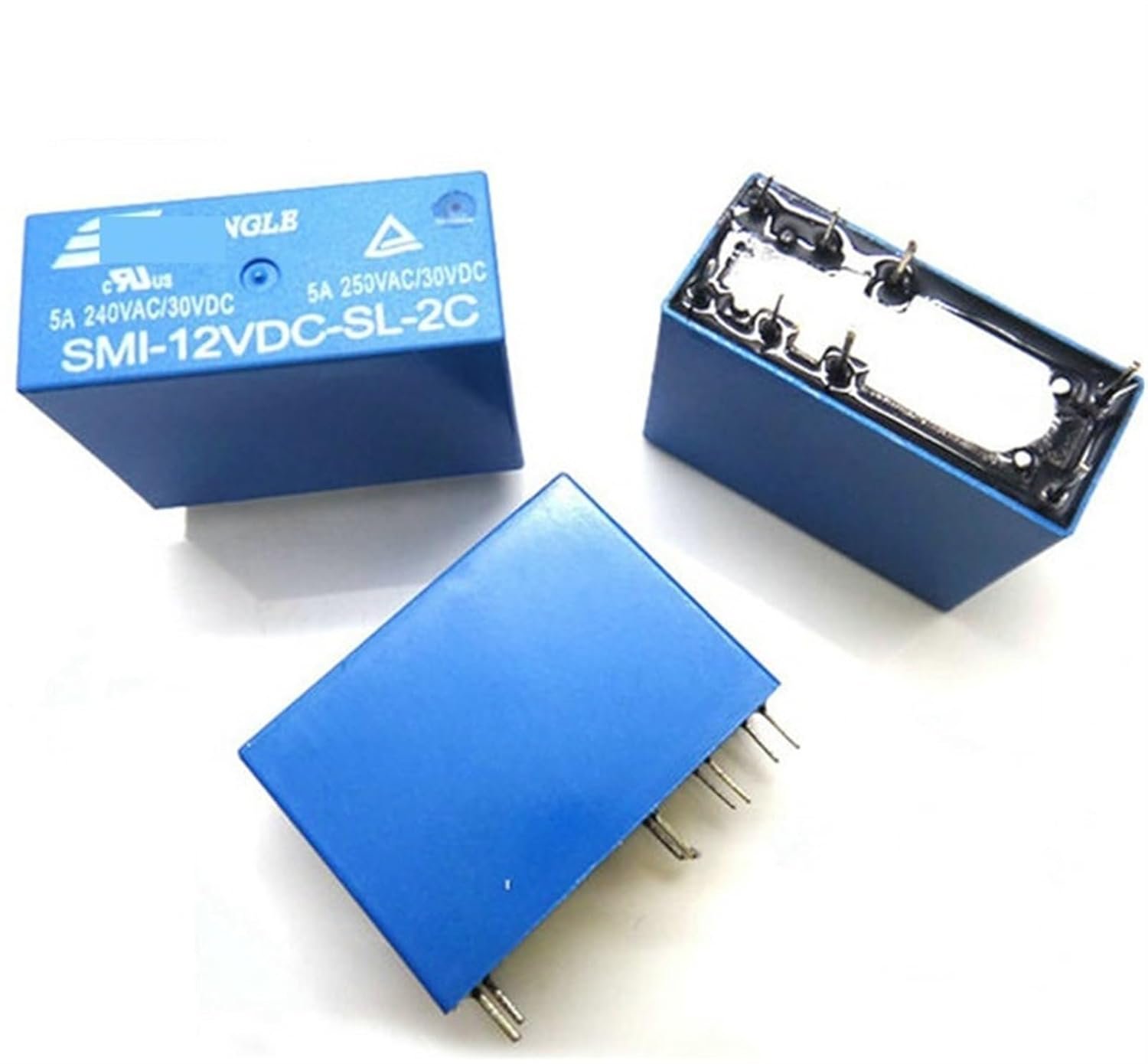

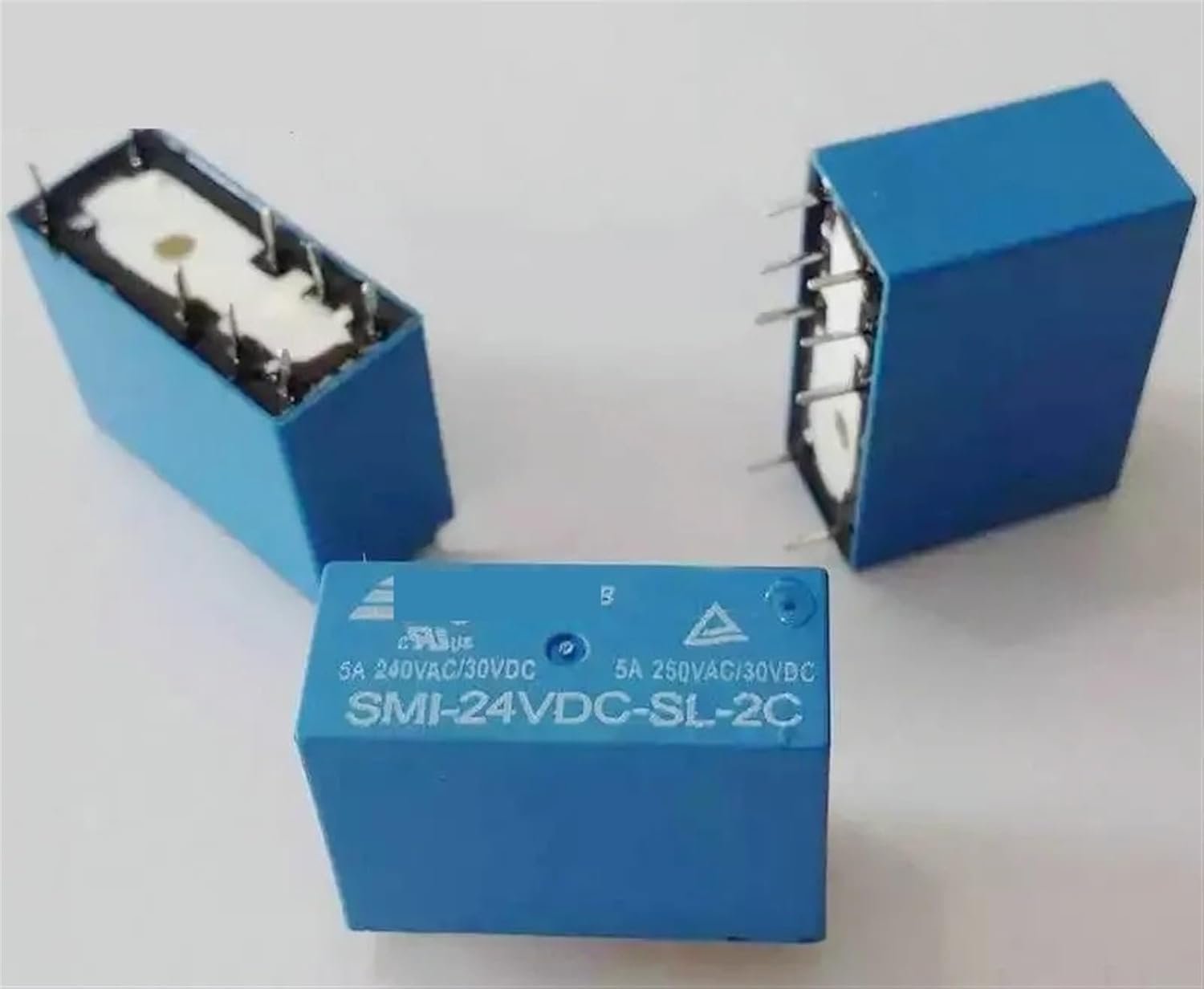

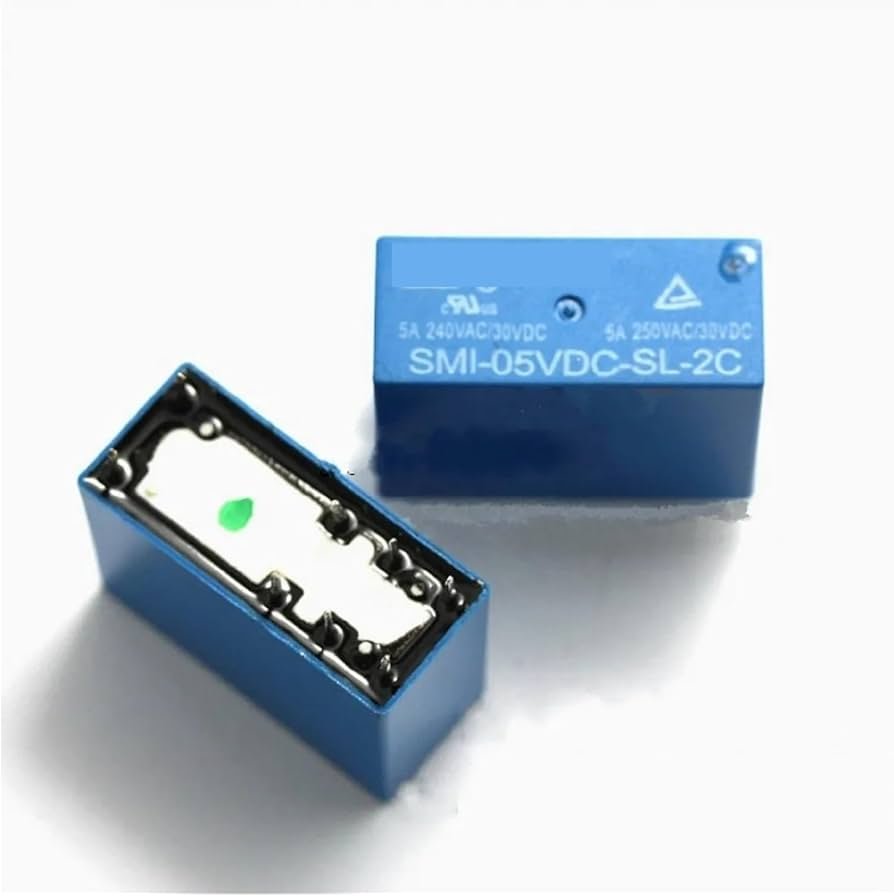

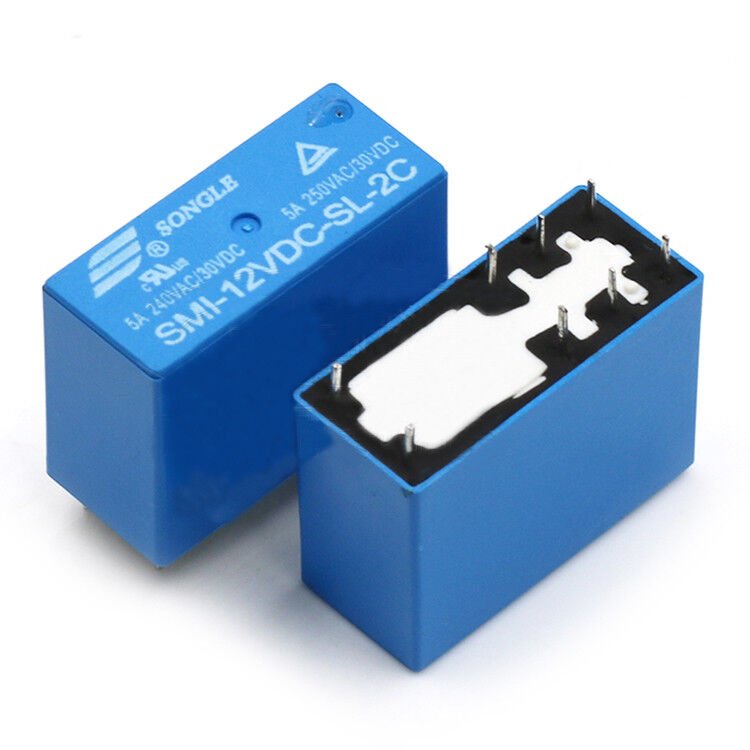

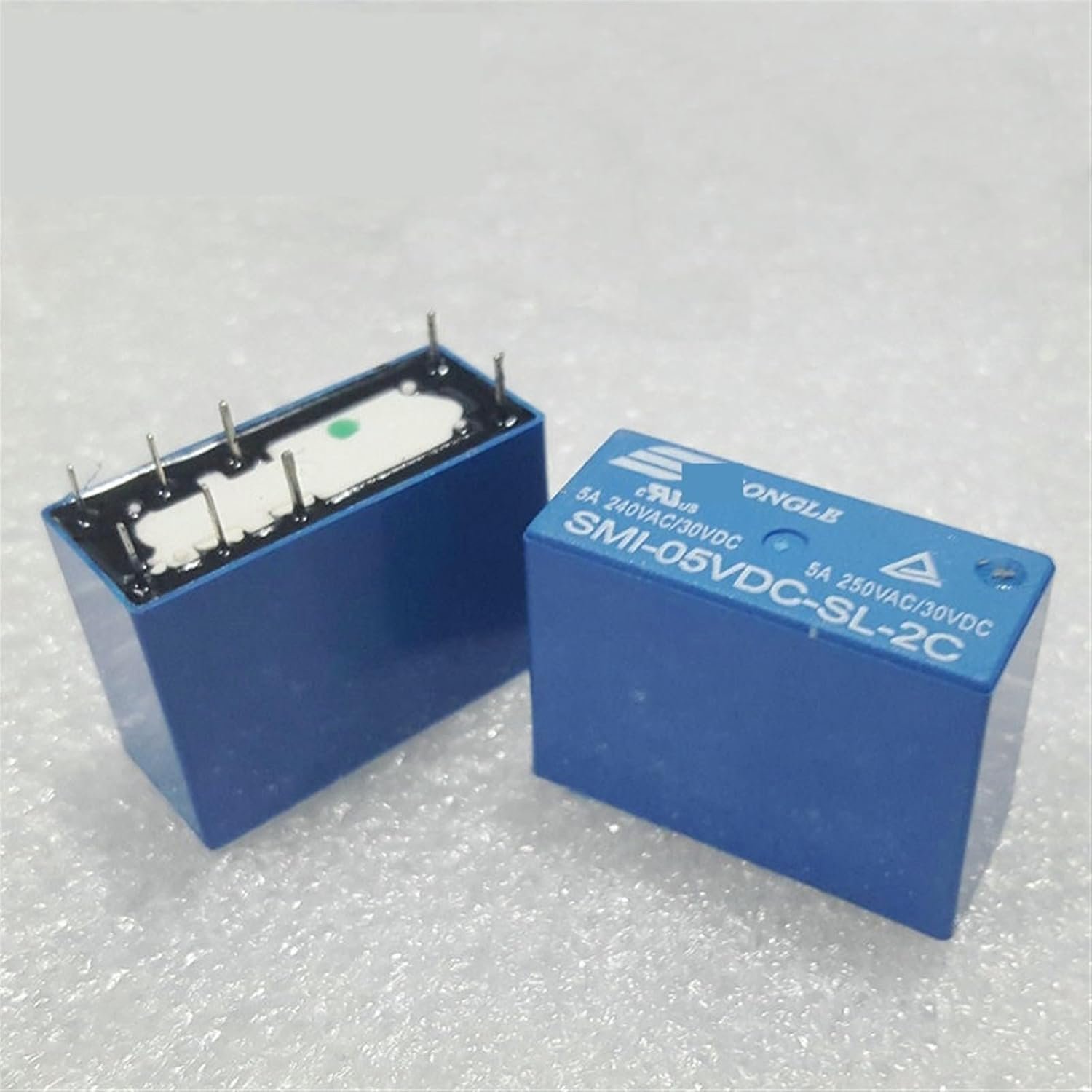

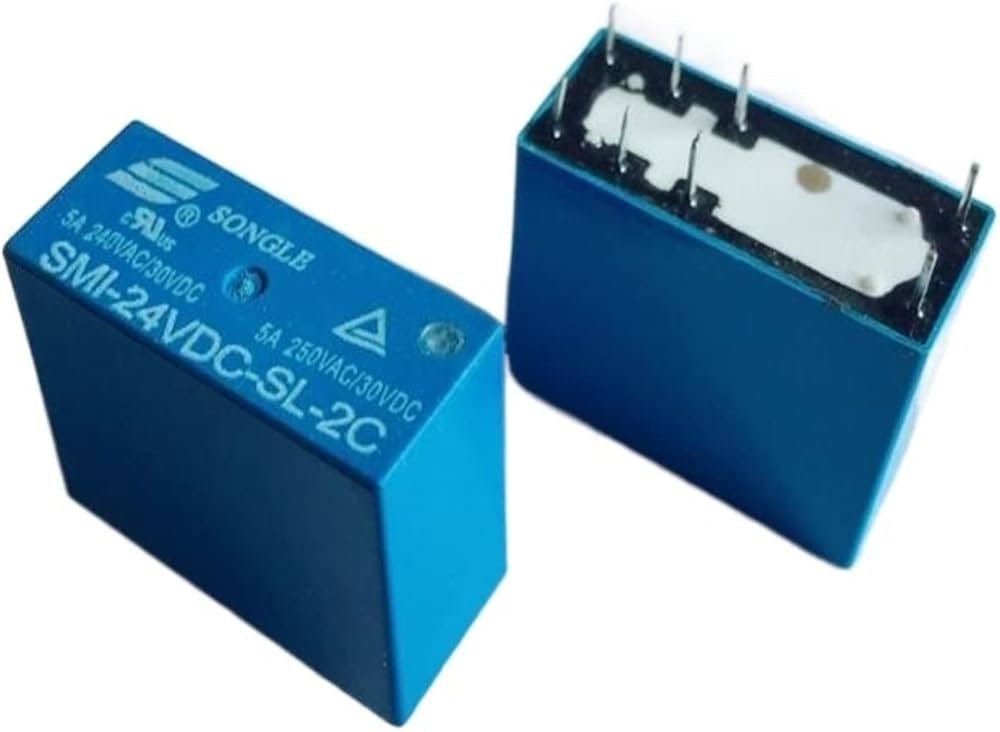

Modèle	SMI-05VDC-SL-2C / SMI-12VDC-SL-2C / SMI-24VDC-SL-2C
Fabricant	Songle
Type de relais	DPDT (2RT – 2 Form C)
Nombre de broches	8
Tension de la bobine	5VDC / 12VDC / 24VDC
Consommation bobine	≈ 0.45 W (standard)
Courant de la bobine	≈ 90 mA (5V), 37.5 mA (12V), 18.8 mA (24V)
Résistance de la bobine	56 Ω (5V), 320 Ω (12V), 1280 Ω (24V)
Tension de commutation max.	250V AC / 30V DC
Courant de commutation max.	5A (résistif)
Type de contact	Plaqué argent (AgSnO₂)
Durée de vie mécanique	>10⁷ cycles
Durée de vie électrique	>10⁵ cycles (à pleine charge)
Isolation bobine-contact	1500 VAC, 50/60 Hz, 1 min
Température de fonctionnement	-40°C à +85°C
Dimensions typiques	≈ 29 x 12.7 x 15.7 mm (L x l x H)
Poids	≈ 10–12 g
Montage	Traversant (DIP-8) sur PCB

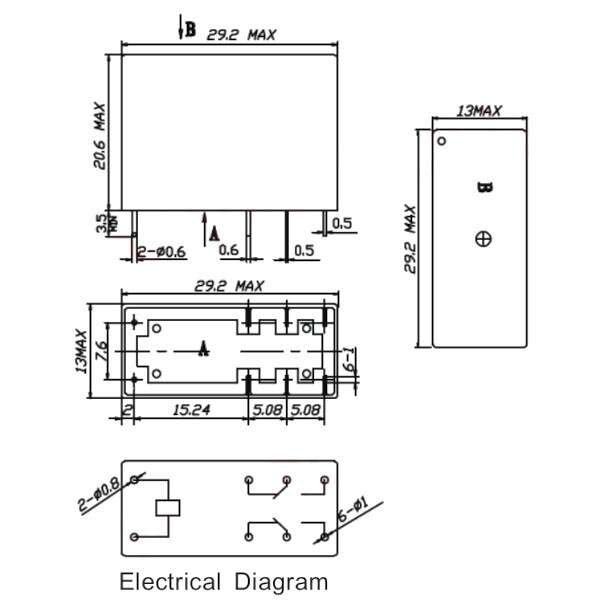

⚙️ Brochage (8 broches – DPDT)

✅ Avantages

Double contact inverseur (DPDT) : commande simultanée de deux circuits indépendants.
Format standard Songle, compatible avec les supports relais ou montages sur PCB.
Faible consommation de courant, idéal pour commande par microcontrôleur.
Bon isolement et bonne robustesse mécanique.
Versions en 5V / 12V / 24V adaptées à différents environnements électroniques.

⚡ Applications typiques

Commutation de deux charges indépendantes (par exemple moteur + voyant).
Systèmes automatisés, relais de signal ou de commande.
Projets Arduino, STM32, ESP32, automates.
Systèmes de domotique, alarme, téléphonie.
Redondance ou sélection de sources.

📌 Conseils de câblage

Utiliser une diode de roue libre (1N4007) en parallèle de la bobine.
Commande via un transistor NPN (type 2N2222, BC337) pour adapter les niveaux logiques.
Ne pas dépasser les limites de courant et tension des contacts.
Prévoir des ferrites ou opto-coupleurs pour l’isolation en cas de haute fréquence ou signal sensible.
