Name: Relais OMRON🔌G5NB-1A-E – 5VDC / 12VDC / 24VDC – 5A – 4 broches
SKU: 42408
Availability: InStock

Relais OMRON🔌G5NB-1A-E – 5VDC / 12VDC / 24VDC – 5A – 4 broches

د.ج 300

UGS : ND Catégorie : RELAIS

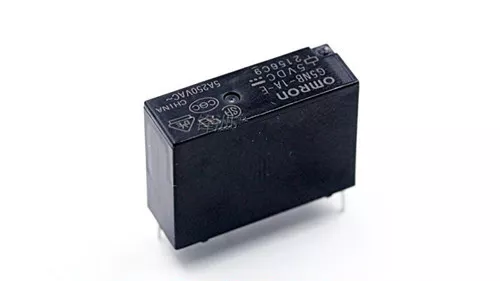

Le G5NB-1A-E de chez OMRON est un relais miniature compact à 1 contact inverseur (SPST-NO), capable de commuter des charges allant jusqu’à 5A sous 250V AC ou 30V DC. Il est idéal pour des applications électroniques de faible à moyenne puissance dans des environnements à espace réduit.

📊 Caractéristiques techniques

Caractéristique	Valeur
Marque / Modèle	OMRON G5NB-1A-E

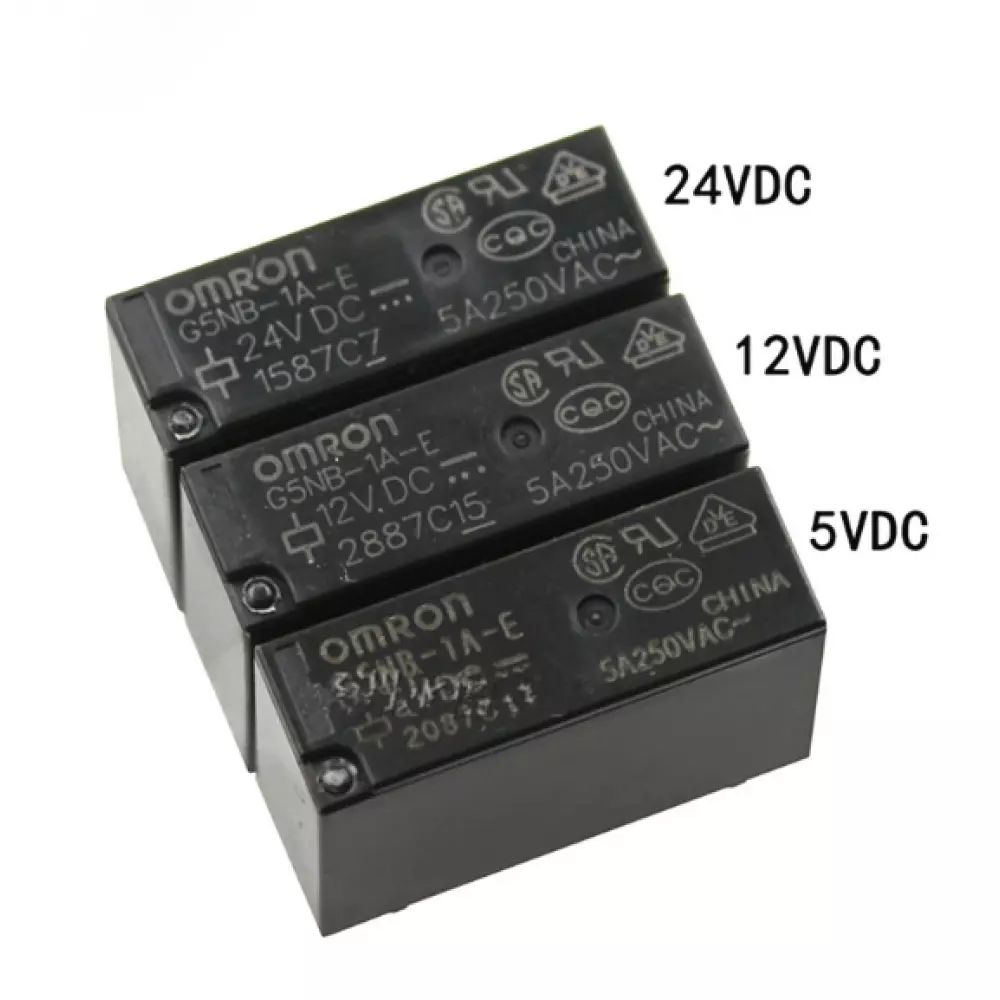

Tension bobine	5VDC / 12VDC / 24VDC
Type de relais	SPST-NO (1 Form A)
Nombre de broches	4 broches
Courant de bobine	≈ 80 mA (5V), 33.3 mA (12V), 16.7 mA (24V)
Résistance de bobine	62.5 Ω (5V), 360 Ω (12V), 1440 Ω (24V)
Charge max commutée	5A @ 250VAC ou 30VDC
Tension d’isolement	4000V AC (bobine-contact)
Durée de vie mécanique	> 20 millions de cycles
Durée de vie électrique	> 100 000 cycles à pleine charge
Température de fonctionnement	-40°C à +85°C

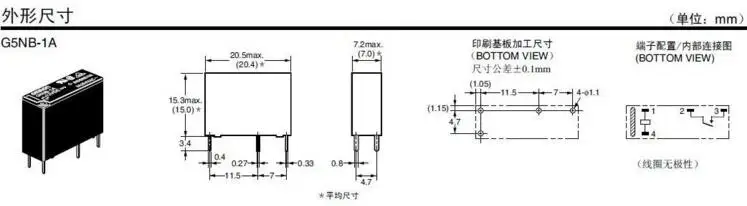

Dimensions (L × l × h)	20.2 × 10.3 × 15.5 mm
Poids	≈ 6 g
Certification	UL / VDE / CE

✅ Avantages

Compact : idéal pour circuits imprimés à forte densité.
OMRON = haute qualité et fiabilité industrielle.
Faible consommation de courant adaptée aux microcontrôleurs.
Tension d’isolation élevée (4000VAC).
Durée de vie mécanique très longue (> 20 millions de cycles).

⚡ Applications typiques

Cartes de relais basse consommation (Arduino, ESP32…)
Appareils électroménagers
Systèmes domotiques (lumières, volets, etc.)
Systèmes d’alarme et sécurité
Commutation de charges résistives ou inductives modérées

📌 Conseils d’utilisation

Utiliser une diode de roue libre (ex : 1N4007) pour protéger la commande lors de la coupure.
Nécessite un transistor NPN ou MOSFET pour pilotage depuis une sortie GPIO.
La sortie est NO uniquement : pas de contact NC.
