Name: Relais OMRON🔌 G5Q-14 – 5V / 12V / 24V DC – 5 broches – 10A
SKU: 42488
Availability: InStock

Relais OMRON🔌 G5Q-14 – 5V / 12V / 24V DC – 5 broches – 10A

د.ج 350

UGS : ND Catégorie : RELAIS

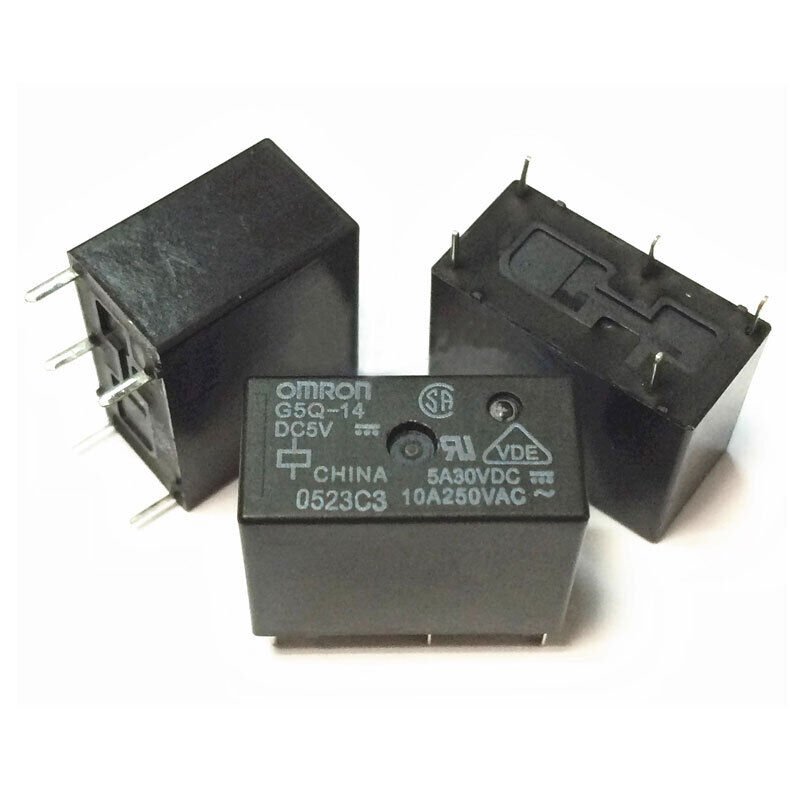

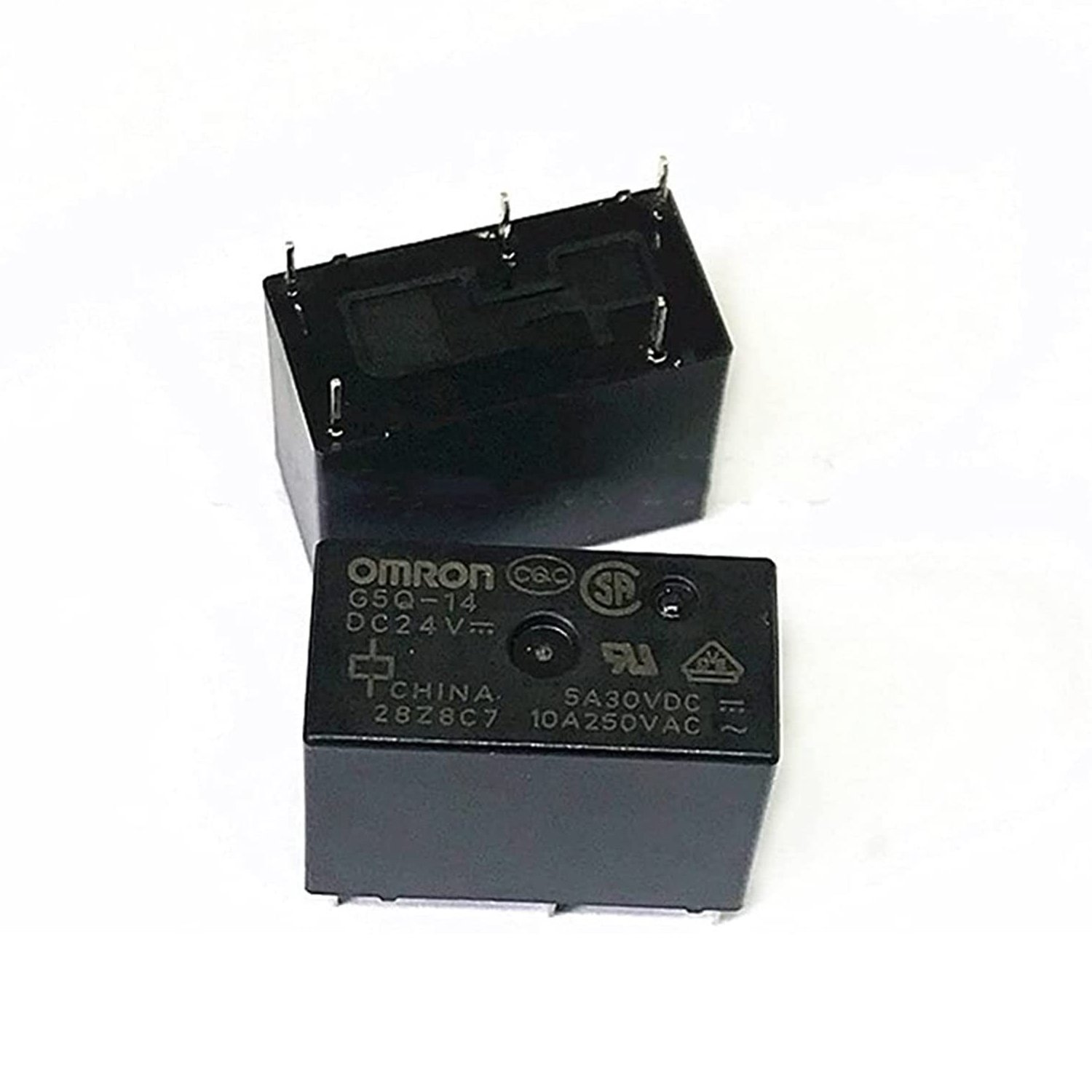

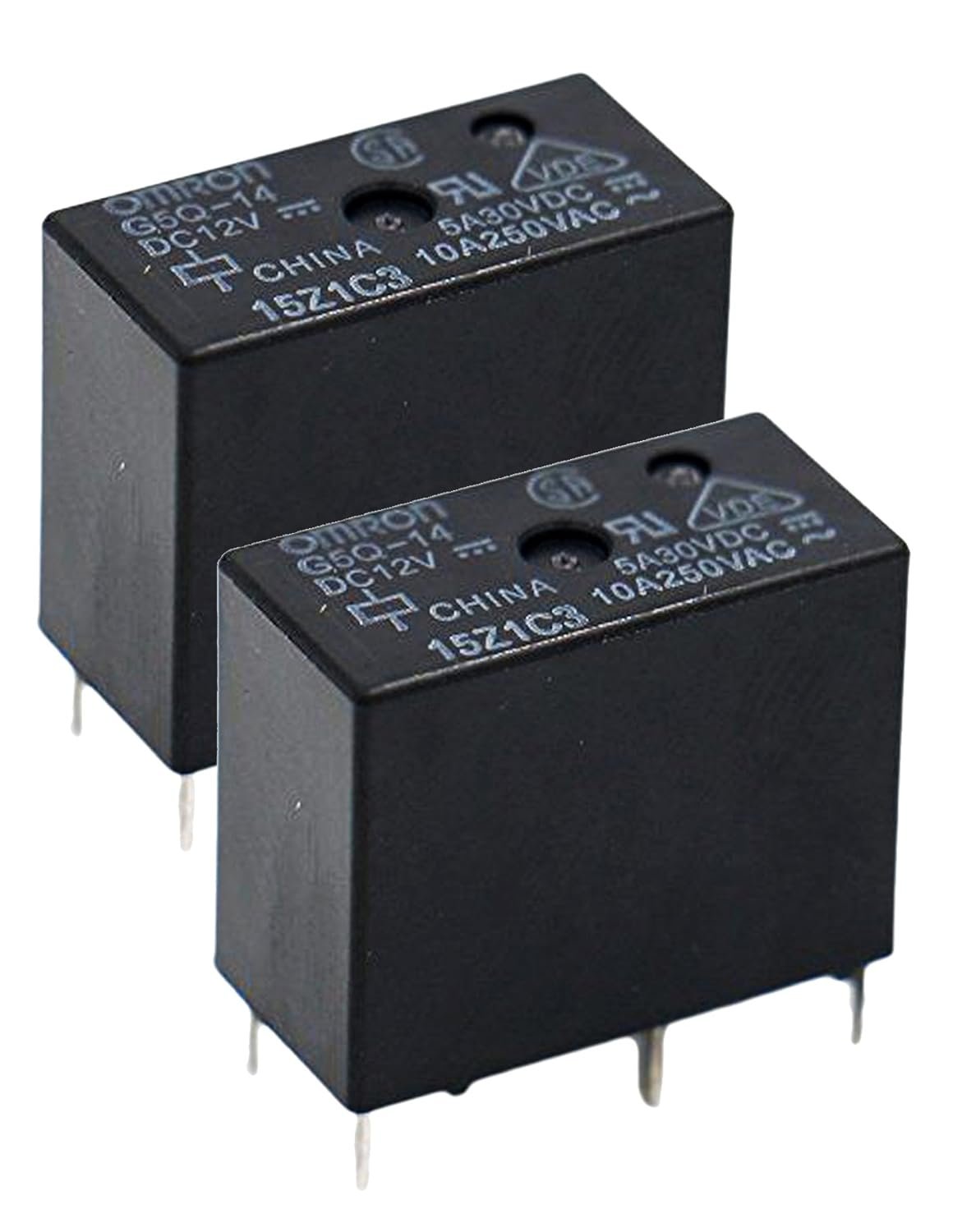

Le G5Q-14 est un relais miniature de haute qualité fabriqué par OMRON, conçu pour commuter des charges allant jusqu’à 10A sous 250V AC ou 30V DC. Il est proposé en trois tensions de commande (5V, 12V, 24V DC) et dispose de 5 broches correspondant à une configuration SPDT (1 Form C), c’est-à-dire avec contacts NO + NC.

📊 Caractéristiques techniques

Caractéristique	Valeur
Marque / Modèle	OMRON G5Q-14
Type de relais	Électromécanique SPDT (1 Form C : NO + NC)
Nombre de broches	5 broches
Tensions bobine disponibles	5VDC / 12VDC / 24VDC
Résistance bobine	62.5 Ω (5V), 360 Ω (12V), 1440 Ω (24V)
Courant bobine	80 mA (5V), 33 mA (12V), 16.7 mA (24V)
Tension de commutation max	250V AC / 30V DC
Courant de commutation max	10A
Type de contacts	SPDT (inverseur) : NO + NC
Durée de vie mécanique	> 10⁷ cycles
Durée de vie électrique	> 10⁵ cycles à pleine charge
Température de fonctionnement	-40°C à +85°C
Tension d’isolation	4000V AC (bobine – contacts)
Dimensions	≈ 20.2 × 10.3 × 15.5 mm
Poids	≈ 6 g
Homologations	UL, VDE, CE

✅ Avantages

Relais OMRON, gage de qualité industrielle et de longévité.
Commutation jusqu’à 10A, compatible charges modérées à puissantes.
SPDT : vous pouvez choisir entre un contact normalement ouvert (NO) ou fermé (NC).
Faible consommation : facilement pilotable par Arduino, ESP, STM32…
Compact et compatible montage sur PCB.

⚡ Applications typiques

Domotique (éclairage, ventilation, commande de prises)
Automatisation industrielle
Systèmes d’alarme et de sécurité
Cartes de relais pour microcontrôleurs
Commande de moteurs, pompes, électrovannes
Équipements électroménagers ou électroniques

📌 Conseils d’utilisation

Protégez toujours la bobine avec une diode de roue libre (1N4007 ou équivalent).
Commandez via un transistor NPN ou MOSFET si vous pilotez depuis un GPIO (Arduino, ESP32, etc.).
Prévoir des distances de sécurité si vous utilisez du 230V AC sur les contacts.
