Name: Relais miniature SIP-1A05 / SIP-1A12 / SS1A24 – 5V / 12V / 24V – 1A – 4 broches
SKU: 42560
Availability: InStock

Relais miniature SIP-1A05 / SIP-1A12 / SS1A24 – 5V / 12V / 24V – 1A – 4 broches

د.ج 250

UGS : ND Catégorie : RELAIS

Relais miniature SIP-1A05 / SIP-1A12 / SS1A24 – 5V / 12V / 24V – 1A – 4 broches

📦 Présentation générale

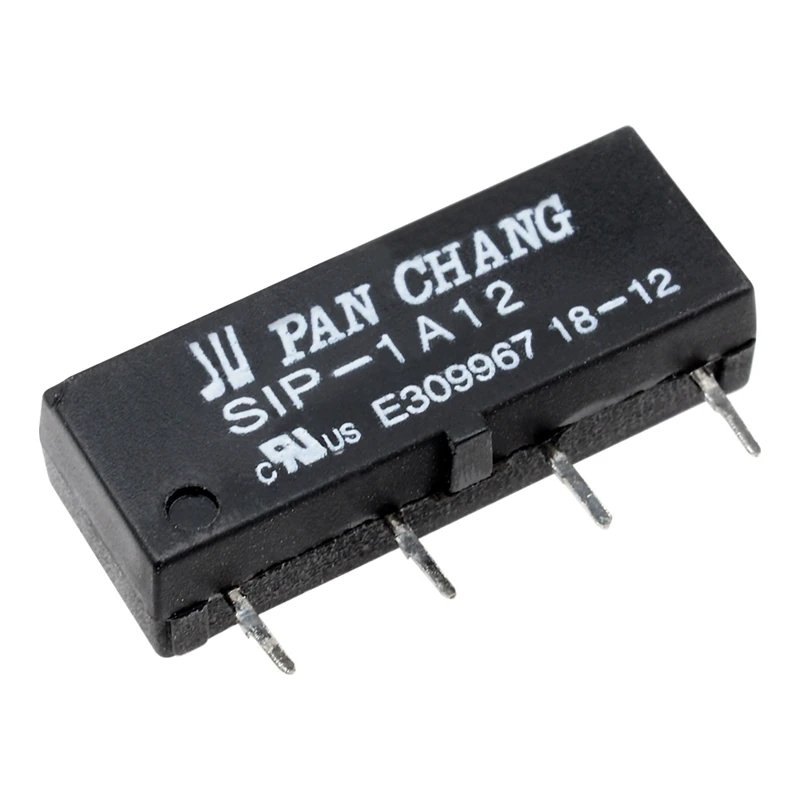

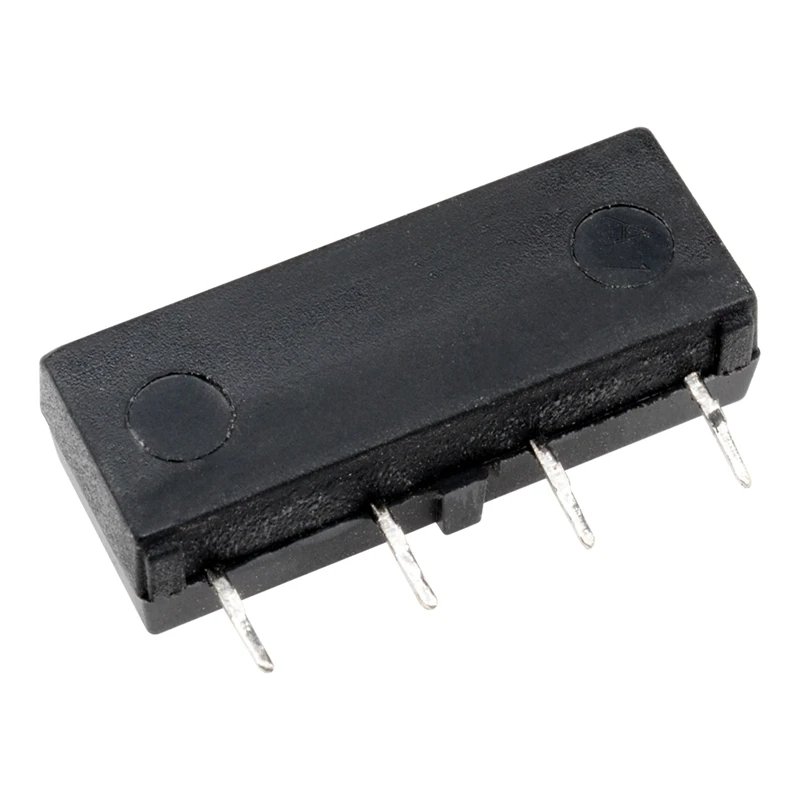

Les relais SIP-1A (aussi référencés SS1A) sont des relais ultra-compacts en boîtier SIP (Single In-line Package), dotés de 1 contact normalement ouvert (SPST-NO) et 4 broches. Conçus pour les circuits à faible courant, ils sont parfaits pour les applications embarquées, instrumentation, ou cartes électroniques compactes.

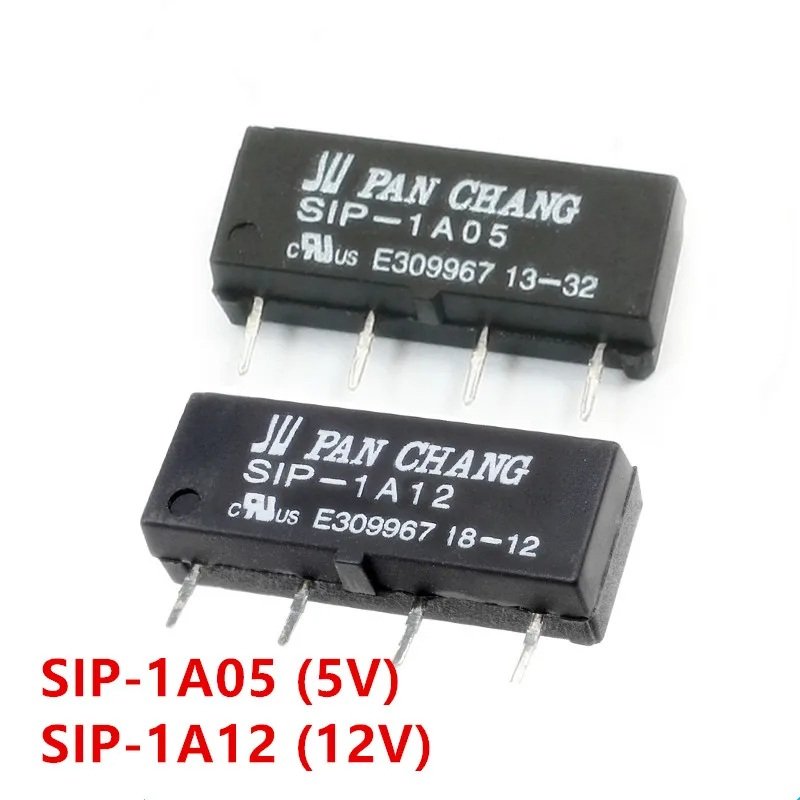

🔹 Modèles disponibles :

SIP-1A05 → Bobine 5V DC
SIP-1A12 → Bobine 12V DC
SS1A24 (équivalent) → Bobine 24V DC

📊 Caractéristiques techniques

Caractéristique	Valeur
Type	SPST-NO (1 contact normalement ouvert)
Nombre de broches	4 broches
Tensions de bobine	5V (SIP-1A05), 12V (SIP-1A12), 24V (SS1A24)
Résistance bobine	≈ 125 Ω (5V), 720 Ω (12V), 2880 Ω (24V)
Courant bobine	≈ 40 mA (5V), 17 mA (12V), 8 mA (24V)
Consommation bobine	200 mW
Tension max de commutation	125V AC / 60V DC
Courant max de commutation	1A
Puissance max de commutation	30W / 62.5VA
Durée de vie électrique	100 000 cycles
Durée de vie mécanique	10 millions de cycles
Température de fonctionnement	-40°C à +85°C
Type de contact	Alliage d’argent (AgNi)
Montage	Traversant (THT) – Format SIP

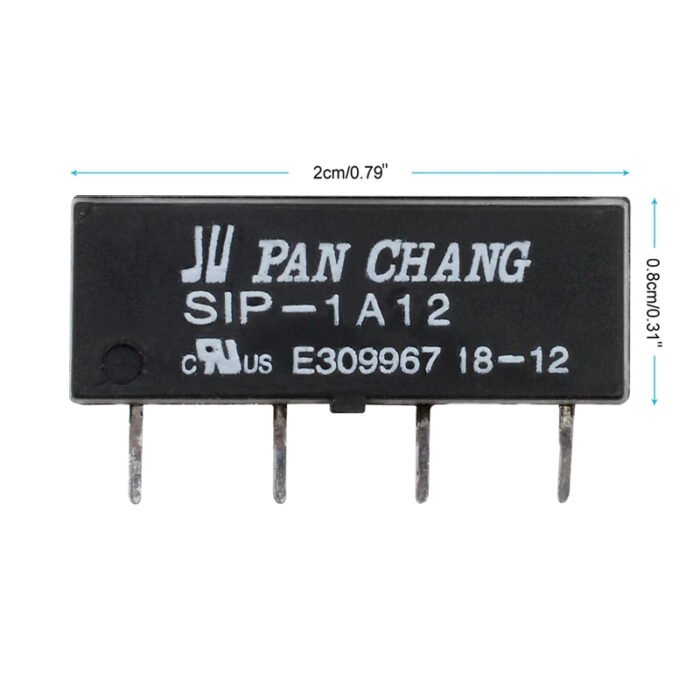

Dimensions typiques	≈ 20.0 × 5.0 × 10.0 mm
Poids	≈ 4 g

✅ Avantages

📏 Ultra compact : format SIP très mince.
🔋 Faible consommation (200 mW seulement).
🧩 Intégration facile sur PCB étroits.
🧼 Bonne isolation entre commande et charge.
🔌 Idéal pour petits signaux, charges légères, ou relais logiques.

⚡ Applications typiques

Instruments de mesure
Systèmes embarqués ou miniatures
Télécommunications
Cartes d’interface basse puissance
Commutation de petits signaux analogiques ou numériques
Projets à base de microcontrôleurs 5V / 3.3V

🧾 Conclusion

Le SIP-1A05 / SIP-1A12 / SS1A24 est un relais miniature fiable, économique et peu énergivore, parfaitement adapté aux petites charges, aux circuits compacts, et aux applications embarquées. Sa forme fine en ligne le rend compatible avec des PCB étroits et à densité élevée.
