Name: Relais HF32F-G-HS – 5V / 9V / 12V / 24V – 10A – 4 broches (NO)
SKU: 42499
Availability: InStock

Relais HF32F-G-HS – 5V / 9V / 12V / 24V – 10A – 4 broches (NO)

د.ج 300

UGS : ND Catégorie : RELAIS

🔌 Relais HF32F-G-HS – 5V / 9V / 12V / 24V – 10A – 4 broches (NO)

📦 Présentation générale

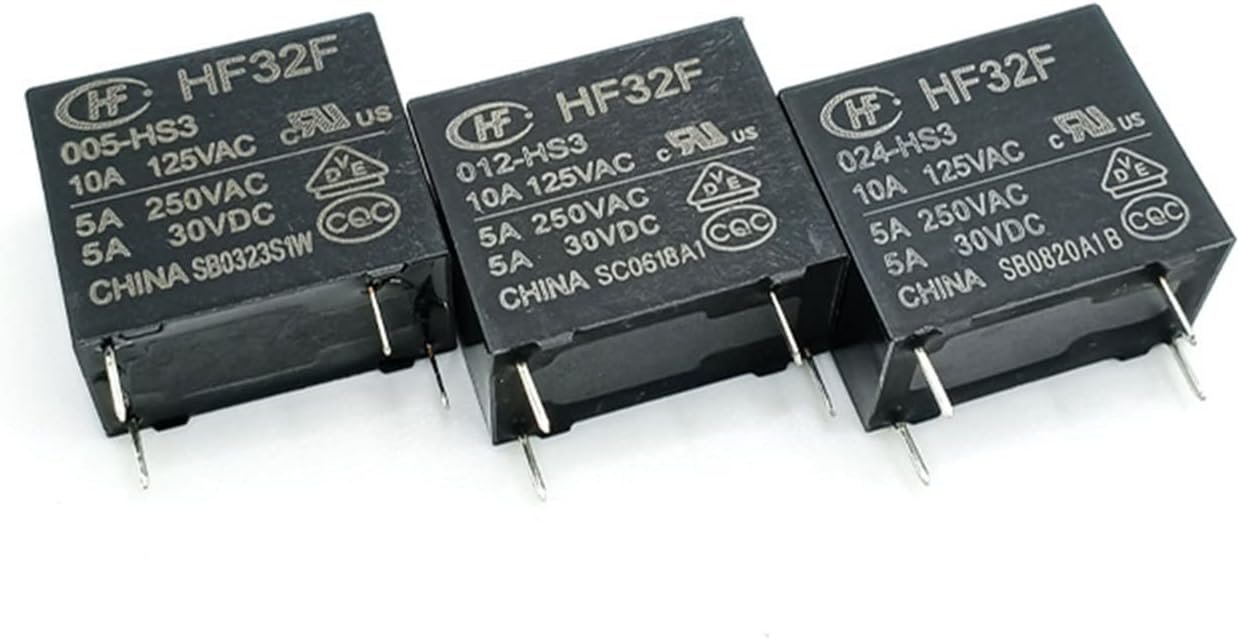

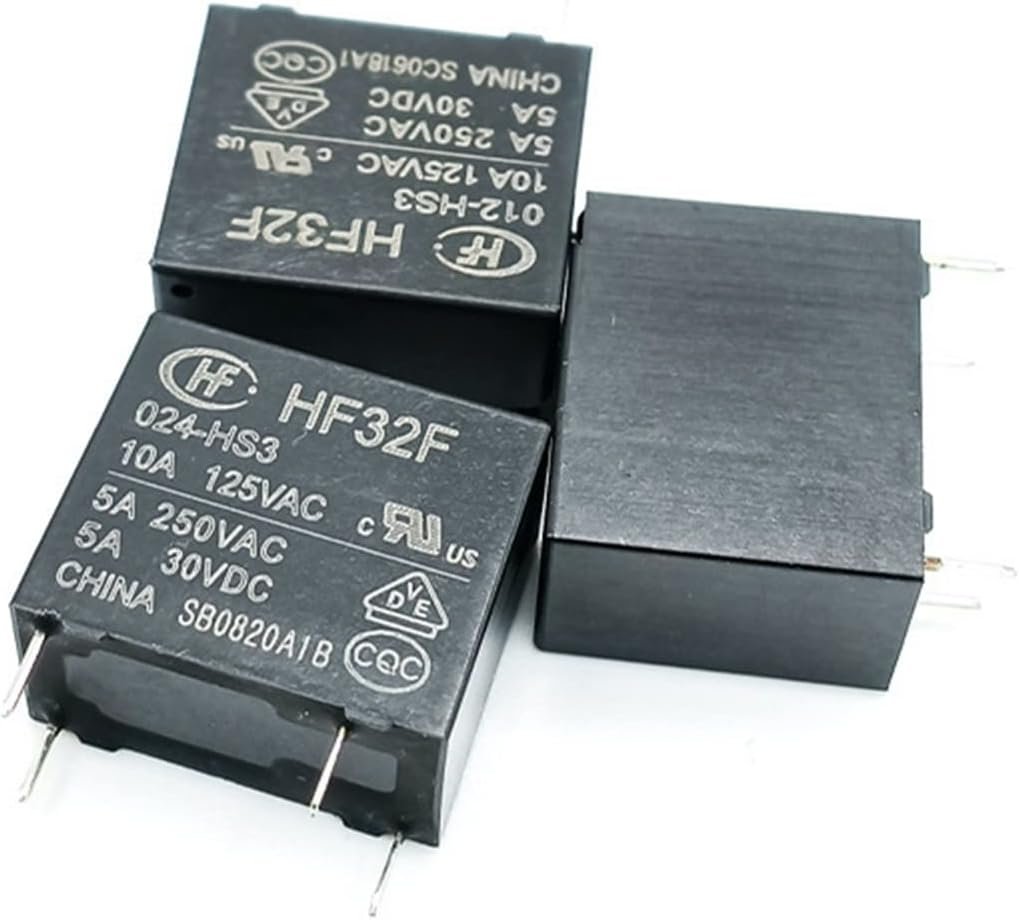

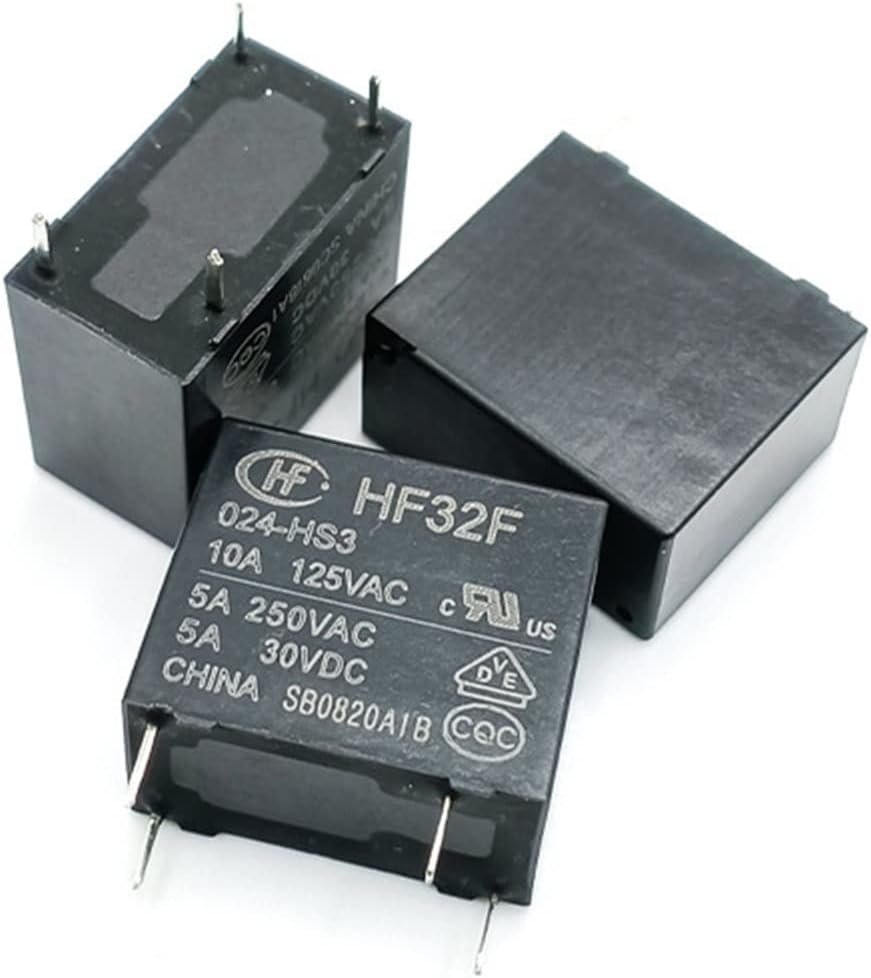

Le HF32F-G-HS est un relais électromécanique miniature à 1 contact normalement ouvert (NO) et 4 broches. Conçu pour commuter jusqu’à 10A, il est idéal pour les projets compacts nécessitant un seul contact, notamment en domotique, automatisation, cartes relais Arduino, et circuits imprimés compacts.

📊 Caractéristiques techniques

Caractéristique	Valeur
Références	HF32F-G-005-HS / HF32F-G-009-HS / HF32F-G-012-HS / HF32F-G-024-HS
Type de relais	SPST – 1 Form A (NO uniquement)
Nombre de broches	4 broches (NO, COM, Vcc+, GND–)
Tension de la bobine	5V / 9V / 12V / 24V DC
Résistance bobine	≈ 62 Ω (5V), 130 Ω (9V), 270 Ω (12V), 1100 Ω (24V)
Courant de la bobine	≈ 80 mA (5V), 69 mA (9V), 44 mA (12V), 21 mA (24V)
Tension de commutation max	250V AC / 30V DC
Courant de commutation max	10A (NO uniquement)
Durée de vie mécanique	> 10⁷ cycles
Durée de vie électrique	> 10⁵ cycles sous pleine charge
Type de contact	AgSnO₂ (Argent-étain oxyde)
Température de fonctionnement	-40°C à +85°C
Isolation bobine-contact	≥ 1500 VAC
Dimensions	≈ 19 x 15.5 x 15.3 mm (standard miniature)
Poids	≈ 10 g
Montage	Traversant (THT – à souder sur PCB)
