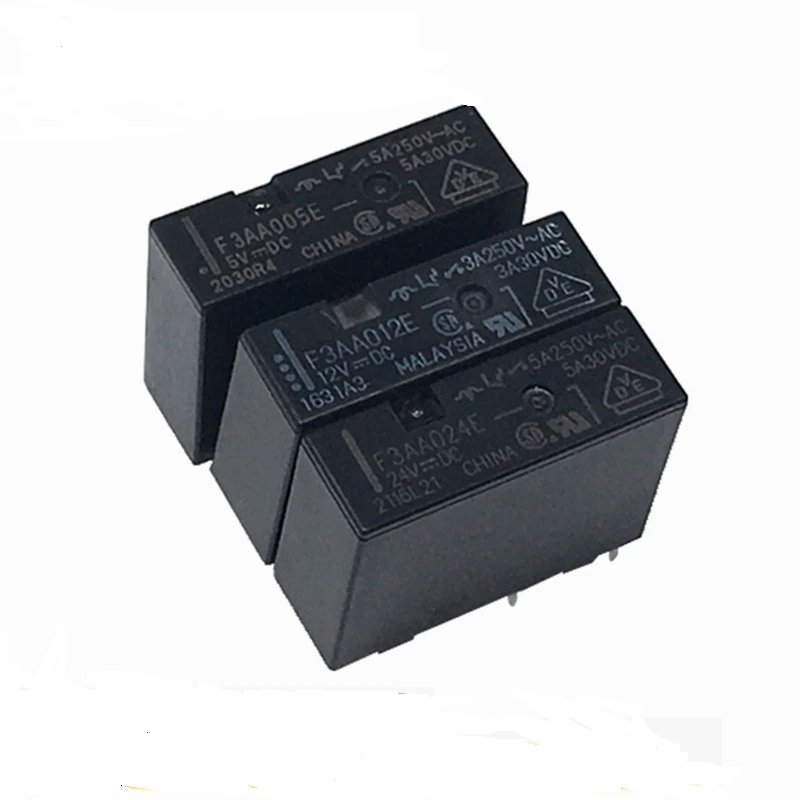

Name: Relais F3AA005E 🔌/ F3AA012E / F3AA024E – 4 broches – 5A
SKU: 42484
Availability: InStock

Relais F3AA005E 🔌/ F3AA012E / F3AA024E – 4 broches – 5A

د.ج 350

UGS : ND Catégorie : RELAIS

Les relais F3AAxxxE (F3AA005E – 5V, F3AA012E – 12V, F3AA024E – 24V) sont des relais miniatures à 4 broches, de type SPST-NO (1 Form A). Leur taille compacte et leur capacité de 5A à 30VDC ou 250VAC en font des composants idéaux pour les applications embarquées, les cartes de contrôle, la domotique et l’automatisation.

📊 Caractéristiques techniques

Caractéristique	Valeur
Références disponibles	F3AA005E / F3AA012E / F3AA024E
Type de relais	SPST-NO (1 Form A – normalement ouvert)
Nombre de broches	4 broches
Tension bobine	5V DC / 12V DC / 24V DC
Courant bobine	≈ 80 mA (5V), 33 mA (12V), 16.5 mA (24V)
Résistance bobine	62 Ω (5V), 360 Ω (12V), 1440 Ω (24V)
Tension de commutation	Max. 250V AC / 30V DC
Courant de commutation	Max. 5A
Type de contact	SPST-NO (NO uniquement, pas de NC)
Durée de vie mécanique	> 10⁷ cycles
Durée de vie électrique	> 10⁵ cycles sous pleine charge
Température de fonctionnement	-30°C à +85°C
Tension d’isolation	1500V AC (bobine – contacts)
Dimensions approximatives	20 × 10 × 15 mm
Poids	≈ 6 g

✅ Avantages

Format miniature, idéal pour circuits imprimés compacts.
Faible consommation adaptée aux circuits à microcontrôleurs.
Tension de commande disponible en 5V / 12V / 24V selon le besoin.
Commutation de charges AC ou DC jusqu’à 5A.
4 broches seulement : intégration simple dans un PCB.

⚡ Applications typiques

Cartes relais Arduino / ESP32 / STM32
Domotique : éclairage, motorisation, automatisme
Commande de petits moteurs, électrovannes, buzzers
Interfaces de contrôle dans systèmes embarqués
Automatismes industriels basse puissance

📌 Conseils d’utilisation

Ajouter une diode de roue libre (ex. 1N4007) sur la bobine pour protéger les circuits de commande.
Utiliser un transistor NPN ou MOSFET canal N pour piloter depuis une sortie 3.3V ou 5V.
Ne pas dépasser 5A ou 30VDC/250VAC pour préserver la durée de vie du relais.
