Name: RELAIS ÉLECTROMÉCANIQUE ⚡️ HF49FD (5V / 12V / 24V DC – 4 broches – 5A)
SKU: 47875
Availability: InStock

RELAIS ÉLECTROMÉCANIQUE ⚡️ HF49FD (5V / 12V / 24V DC – 4 broches – 5A)

د.ج 300

UGS : ND Catégorie : RELAIS

🧩 Description

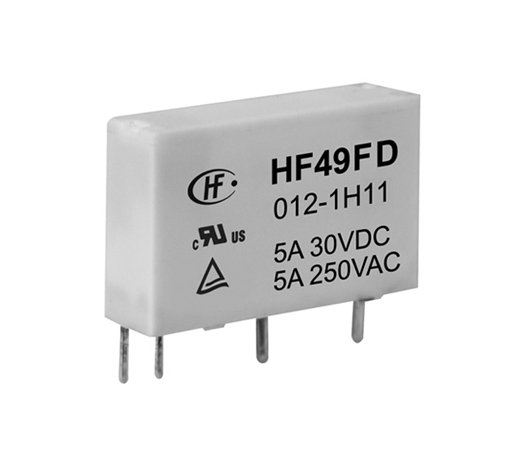

Le HF49FD est un relais électromécanique miniature à 4 broches conçu pour commuter des signaux ou charges électriques jusqu’à 5A.
Il est compact, fiable et disponible avec bobine de commande en 5V, 12V ou 24V DC, idéal pour les circuits Arduino, automates, alimentations, ou équipements de contrôle.

C’est un relais SPST-NO (1 contact normalement ouvert), c’est-à-dire qu’il ferme le circuit uniquement lorsque la bobine est alimentée.

⚙️ Caractéristiques techniques

🔧 Paramètre	📏 Spécifications
⚙️ Modèle	HF49FD
🧵 Nombre de broches	4 broches
⚙️ Type de contact	SPST-NO (1 contact NO)
🔋 Tension de bobine	5 V / 12 V / 24 V DC (selon modèle)
⚡ Courant nominal de charge	5 A max
🔌 Tension de charge max	250 V AC / 30 V DC
🧠 Résistance de bobine	70 Ω (5 V) / 360 Ω (12 V) / 1440 Ω (24 V)
⚡ Tension d’activation	≈ 75 % de la tension nominale
🔄 Tension de relâche	≈ 10 % de la tension nominale
⚡ Puissance bobine	~0.36 W
⚙️ Temps d’activation	5 ms typique
⚙️ Temps de relâche	3 ms typique
🧲 Isolation diélectrique	1000 VAC entre bobine et contacts
🌡️ Température de service	–40 °C à +85 °C
📦 Dimensions	env. 15.7 × 10.6 × 11.8 mm

💡 Avantages

✅ Faible consommation (0.36 W)
✅ Format compact — parfait pour circuits imprimés (PCB)
✅ Isolation galvanique entre commande et puissance
✅ Haute fiabilité et temps de commutation rapide
✅ Disponible en 3 tensions de bobine (5 V, 12 V, 24 V DC)
✅ Commutation sûre jusqu’à 5 A (résistif)

⚠️ Précautions d’utilisation

🚫 Ne pas dépasser 5A / 250V AC ou 30V DC
🔄 Prévoir une diode de roue libre sur la bobine (si piloté par un transistor ou microcontrôleur)
🌡️ Éviter les environnements à forte chaleur ou humidité
🔧 Monter sur PCB propre et stable
⚙️ Si utilisé pour charges inductives (moteurs, relais, bobines), prévoir diode ou snubber RC

🧠 Applications typiques

Domaine	Utilisation
🤖 Arduino / ESP / MCU	Commande de lampes, moteurs, charges AC/DC
⚙️ Automatisation	Commande de relais, électrovannes, signalisations
💡 Domotique	Contrôle d’éclairage ou de petits appareils
🔋 Alimentation	Sélection ou coupure automatique
🔧 Électronique générale	Isolation et commutation de signaux
