🔌 Relais de puissance SRA-05VDC-CL / SRA-12VDC-CL / SRA-24VDC-CL – 20A

📦 Présentation générale

Le relais SRA-xxVDC-CL est un relais électromécanique de type SPDT (5 broches) conçu pour commuter des charges jusqu’à 20A. Il est largement utilisé dans les applications de commande de puissance, l’électronique industrielle, les cartes relais, les projets Arduino et l’automatisation.

📊 Caractéristiques techniques

Caractéristique	Valeur

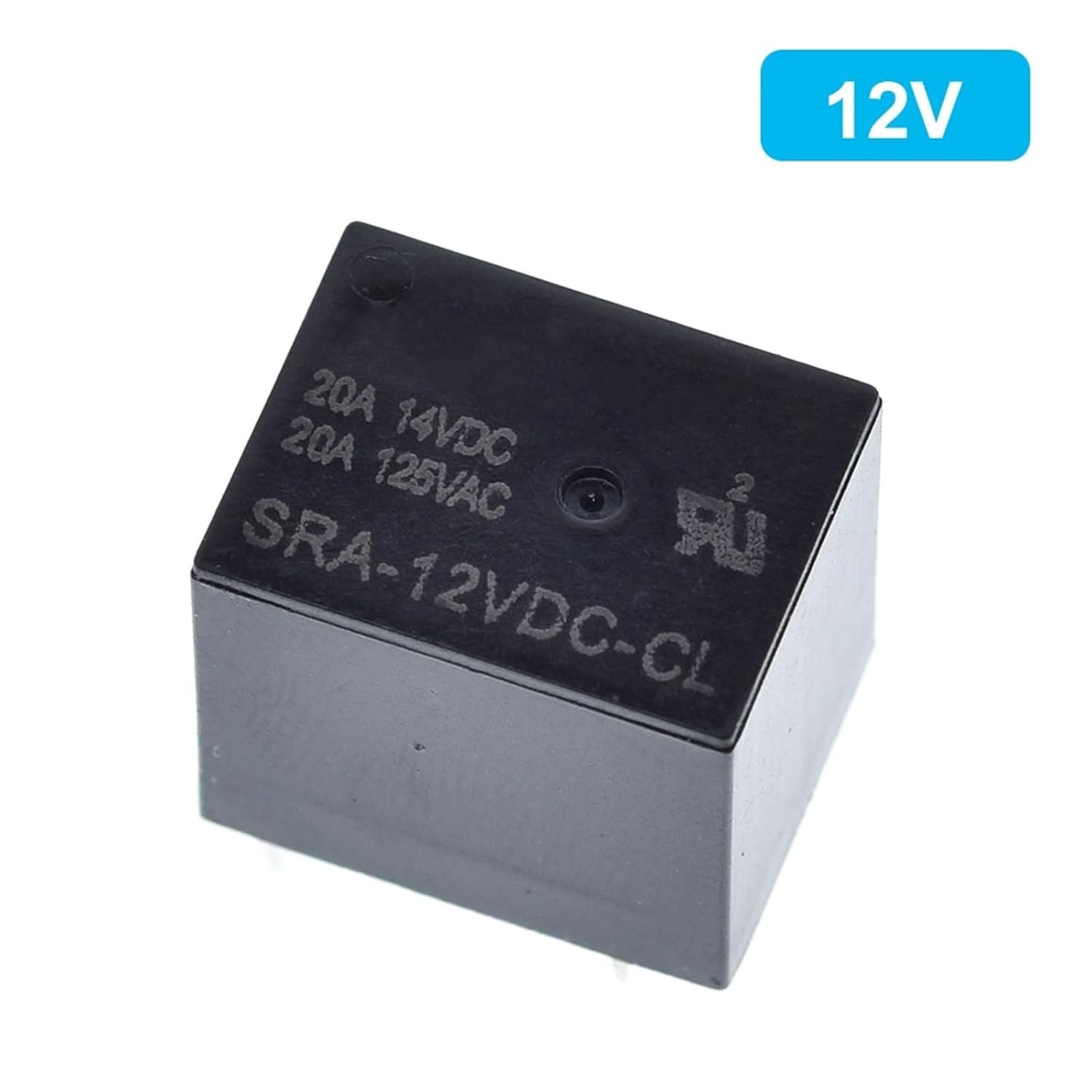

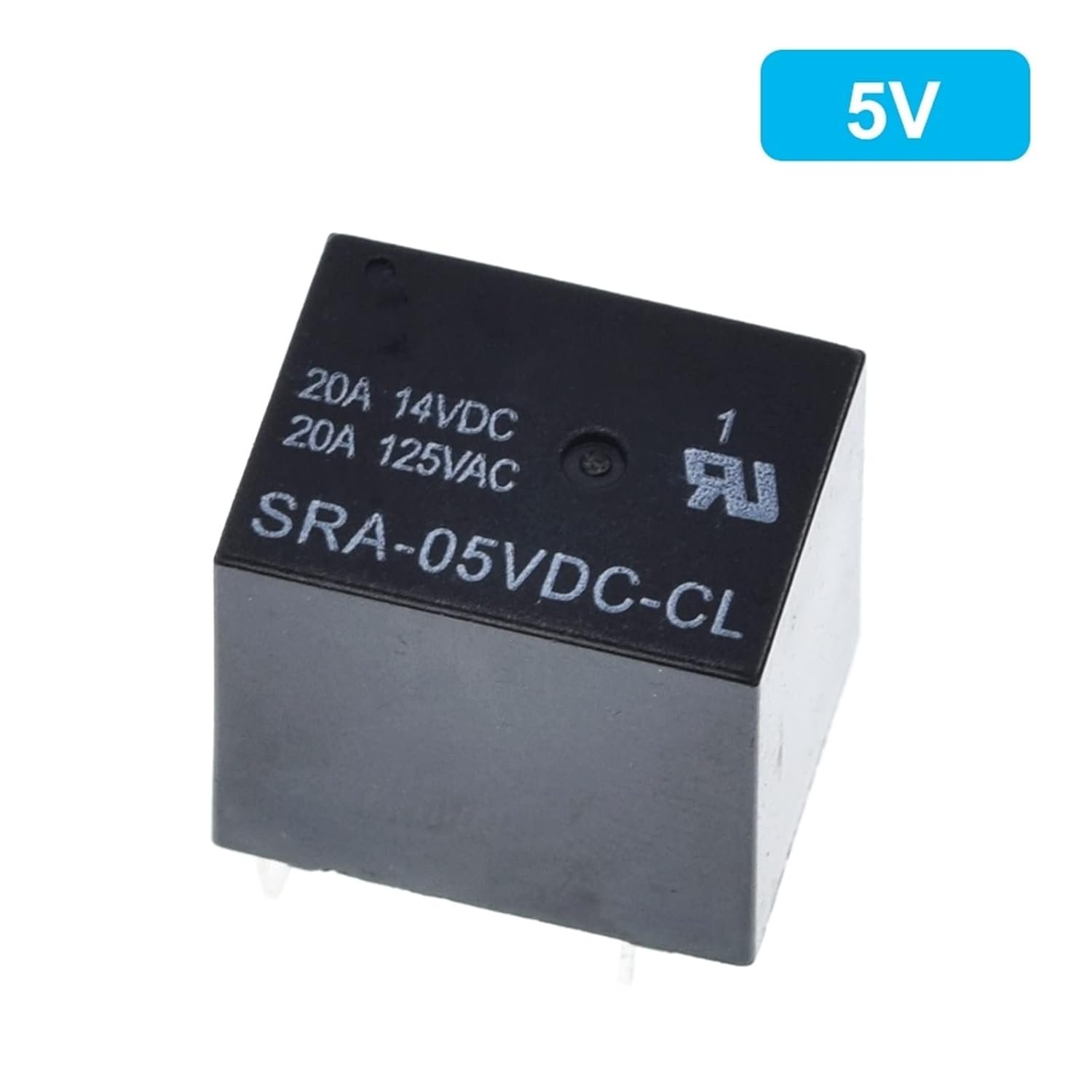

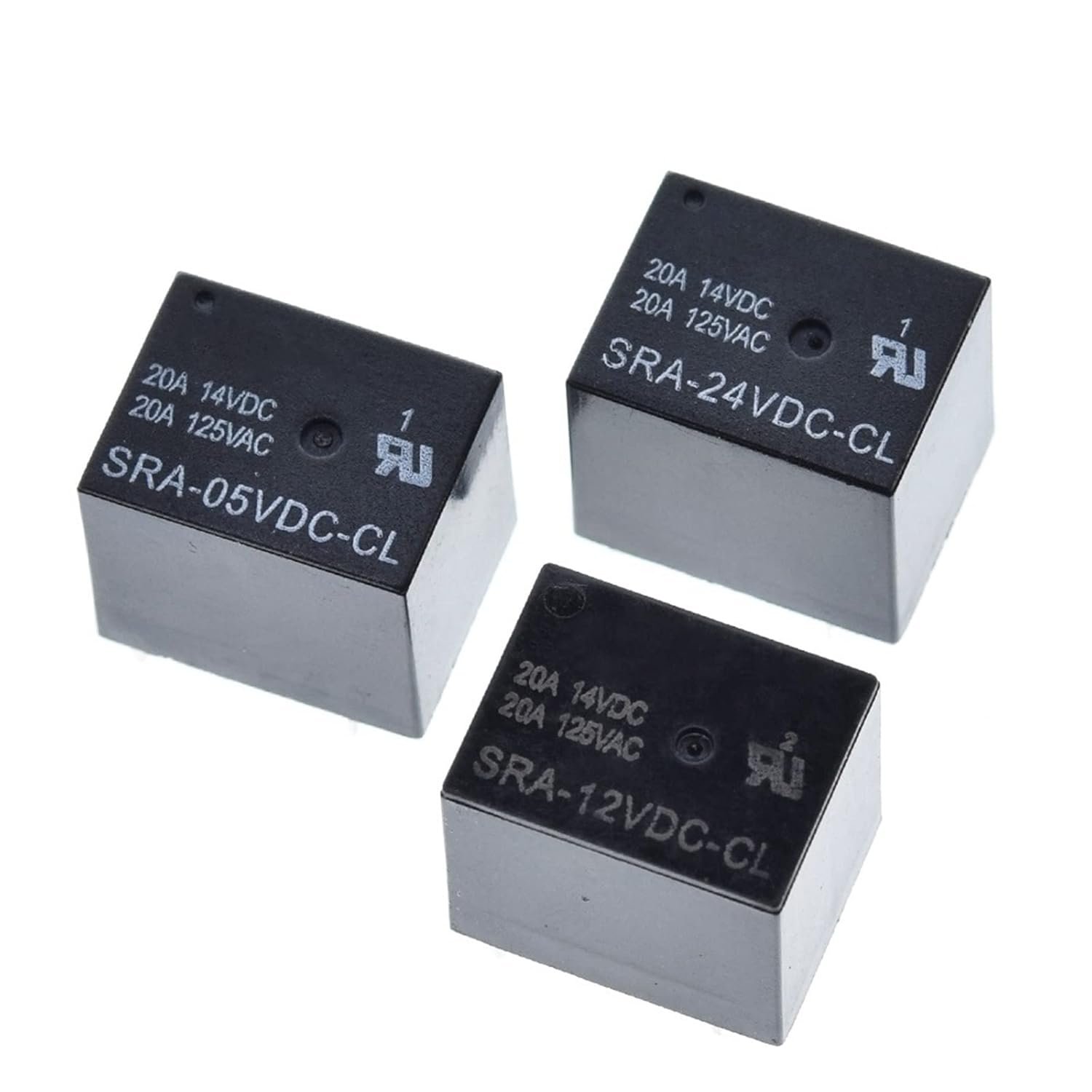

Références	SRA-05VDC-CL / SRA-12VDC-CL / SRA-24VDC-CL
Type de relais	SPDT (1 Form C – NO/NC)
Nombre de broches	5 broches
Tension bobine	5V / 12V / 24V DC
Courant de la bobine	≈ 72 mA (5V), 30 mA (12V), 15 mA (24V)
Résistance de la bobine	≈ 70 Ω (5V), 400 Ω (12V), 1600 Ω (24V)
Tension de commutation max	250V AC / 30V DC
Courant de commutation max	20A (NO), 15A (NC)
Durée de vie mécanique	> 10⁷ cycles
Durée de vie électrique	> 10⁵ cycles (à pleine charge)
Type de contact	AgNi (Argent-Nickel)
Isolation bobine-contact	≥ 1500 VAC
Température de fonctionnement	-40°C à +85°C
Dimensions	≈ 26 x 21 x 16 mm
Poids	≈ 15 g
Montage	traversant (PCB – THT)

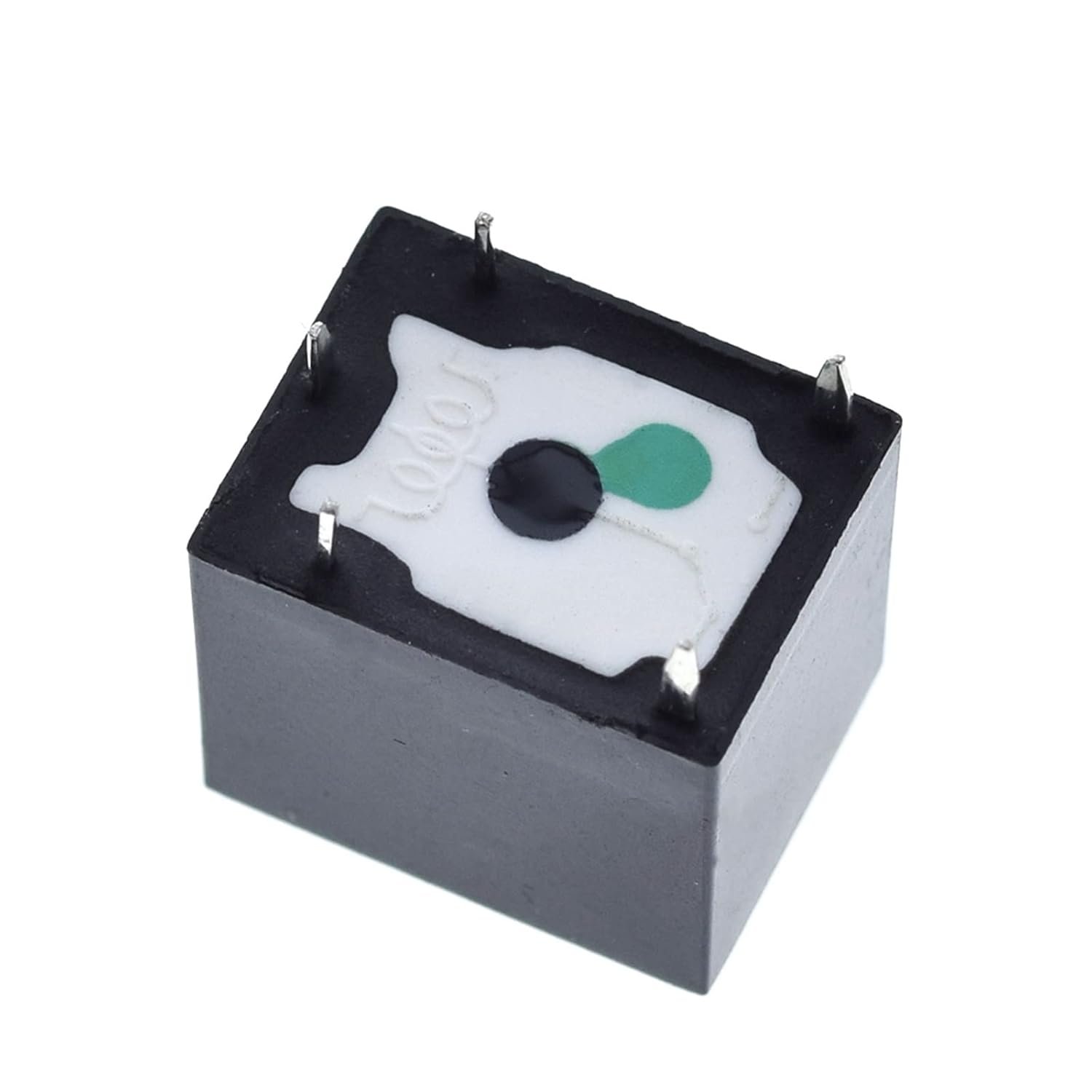

⚙️ Brochage (vue de dessous)

✅ Avantages

Capacité de charge élevée jusqu’à 20A en NO.
5 broches SPDT : permet la commutation NO ou NC.
Tensions de commande disponibles : 5V, 12V, 24V DC.
Idéal pour les charges CA ou CC.
Compatible avec Arduino, ESP32, STM32, etc.
Bonne durée de vie mécanique et électrique.

⚡ Applications typiques

Domotique (chauffage, pompe, éclairage)
Commande de moteurs, électrovannes, ventilateurs
Automatismes industriels
Cartes relais multicanaux
Projets Arduino / microcontrôleur avec charges lourdes
Systèmes de sécurité, alimentation et batterie

📌 Conseils d’utilisation

Utiliser une diode de roue libre (ex. 1N4007) pour la protection de la bobine.
Prévoir un transistor ou MOSFET pour piloter le relais via un GPIO.
Assurez-vous que le PCB supporte les courants élevés (largeur de piste adaptée).
Évitez d’utiliser la sortie NC pour des charges proches de 20A (elle est souvent limitée à 15A).
En cas de commutation de charges inductives, ajouter varistance ou snubber RC.

📷 Illustration indicative

Schéma SPDT 5 broches – modèle SRA-CL

🧾 Conclusion

Le SRA-xxVDC-CL est un relais de puissance fiable et robuste, idéal pour toutes les applications nécessitant une commutation jusqu’à 20A. Son format standard SPDT 5 broches, sa compatibilité microcontrôleur et sa large disponibilité en tensions de commande en font un excellent choix pour la domotique, l’automatisation ou la robotique.
