Relais de Puissance SLC – 30A (5V / 12V / 24V – SL-A 4 Pins & SL-C 5 Pins)

د.ج 700

UGS : ND Catégorie : RELAIS

Relais de Puissance SLC – 30A (5V / 12V / 24V – SL-A 4 Pins & SL-C 5 Pins)

Name: Relais de Puissance SLC – 30A (5V / 12V / 24V – SL-A 4 Pins &amp; SL-C 5 Pins)
SKU: 49812
Availability: InStock

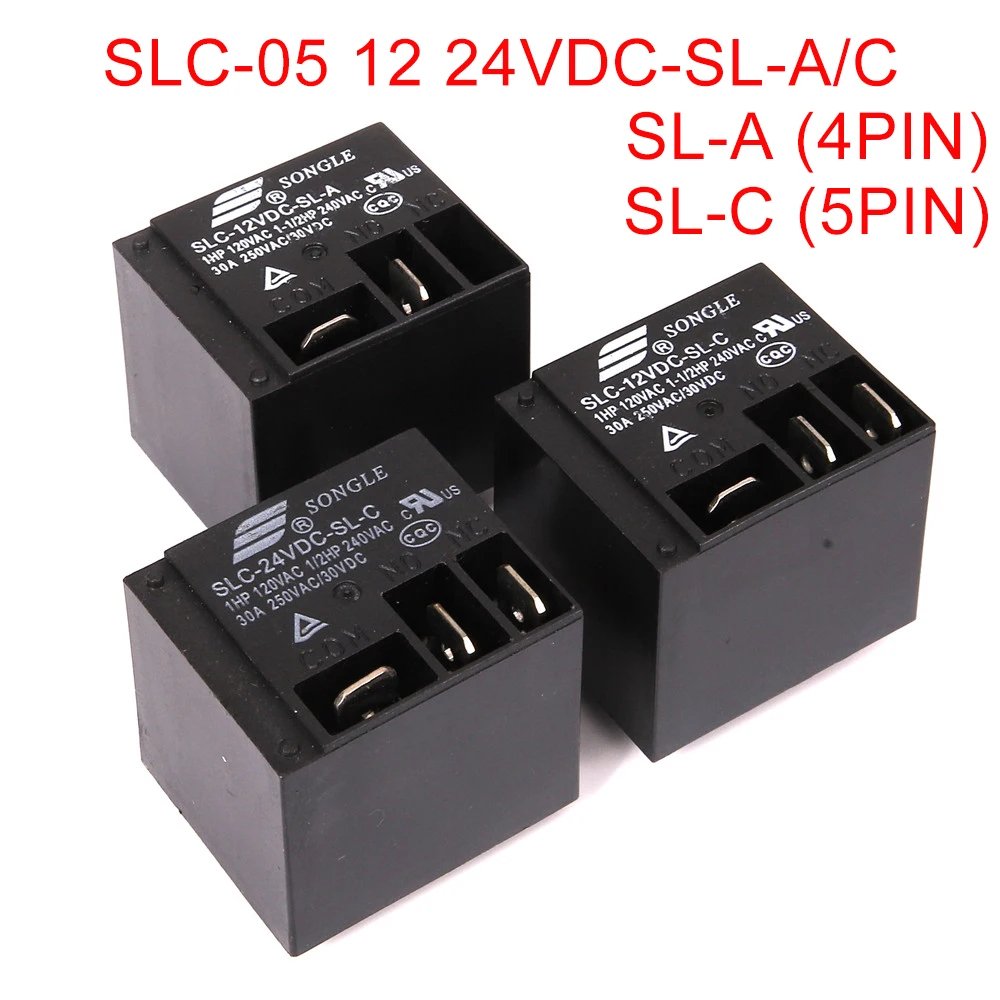

SLC-05VDC / SLC-12VDC / SLC-24VDC – SL-A (4 Pins) & SL-C (5 Pins)**

🟦 1) Présentation Générale

Les relais SLC sont des relais de puissance haute capacité capables de commuter jusqu’à 30A, idéals pour moteurs, pompes, chauffages, alimentations et contrôle industriel.
Deux familles existent :

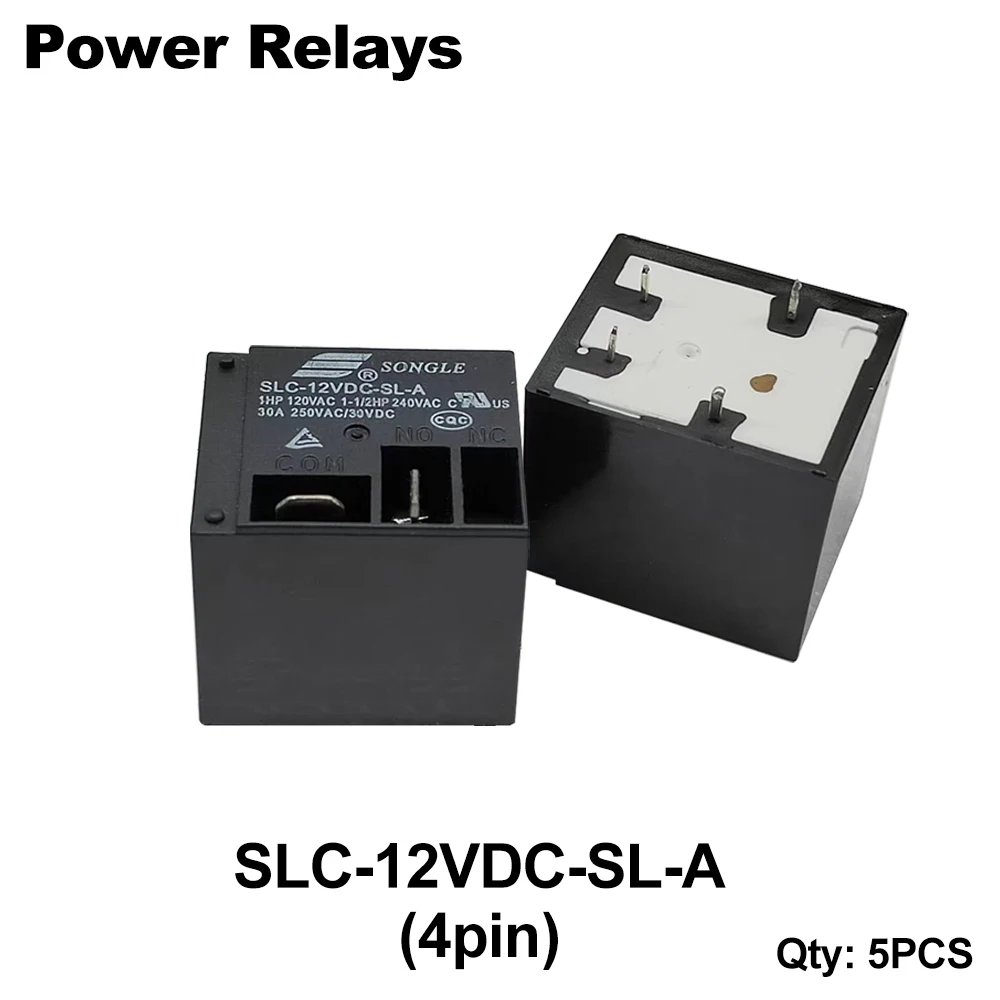

SL-A : modèle à 4 broches (SPST – NO)

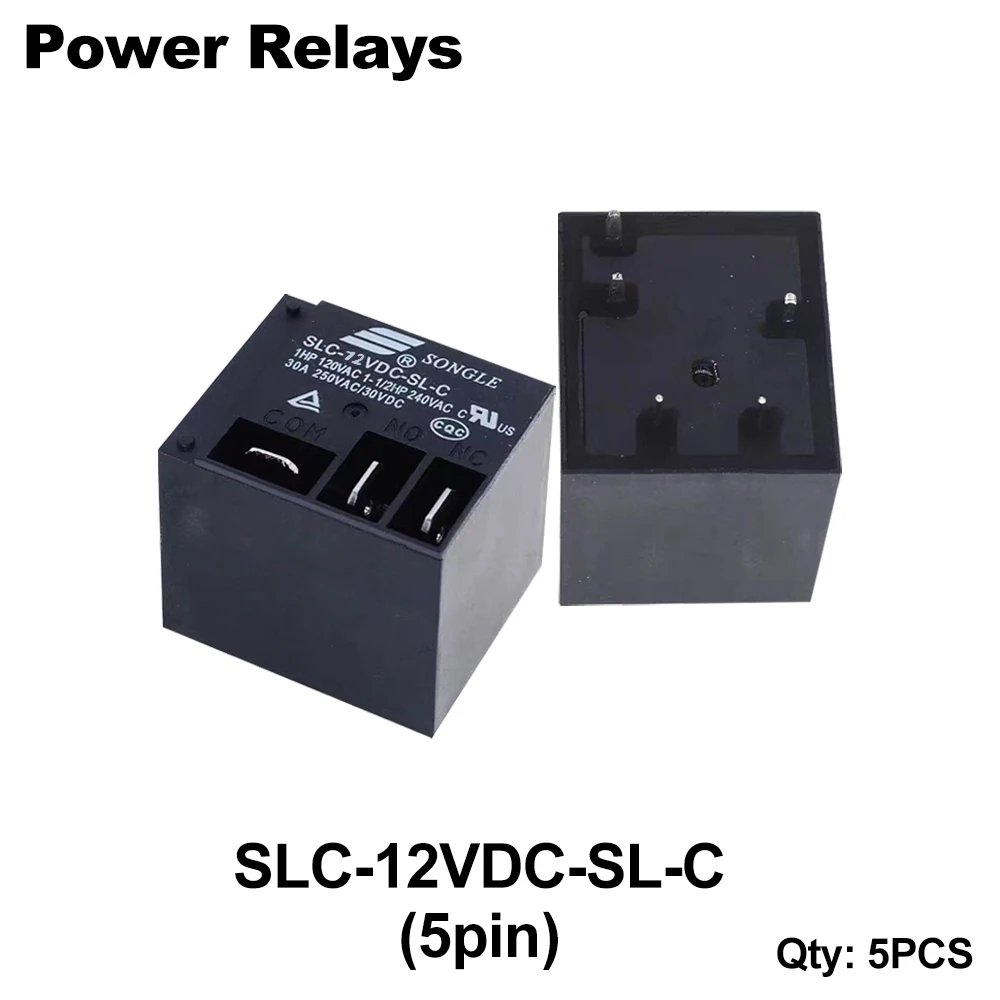

SL-C : modèle à 5 broches (SPDT – NO + NC)

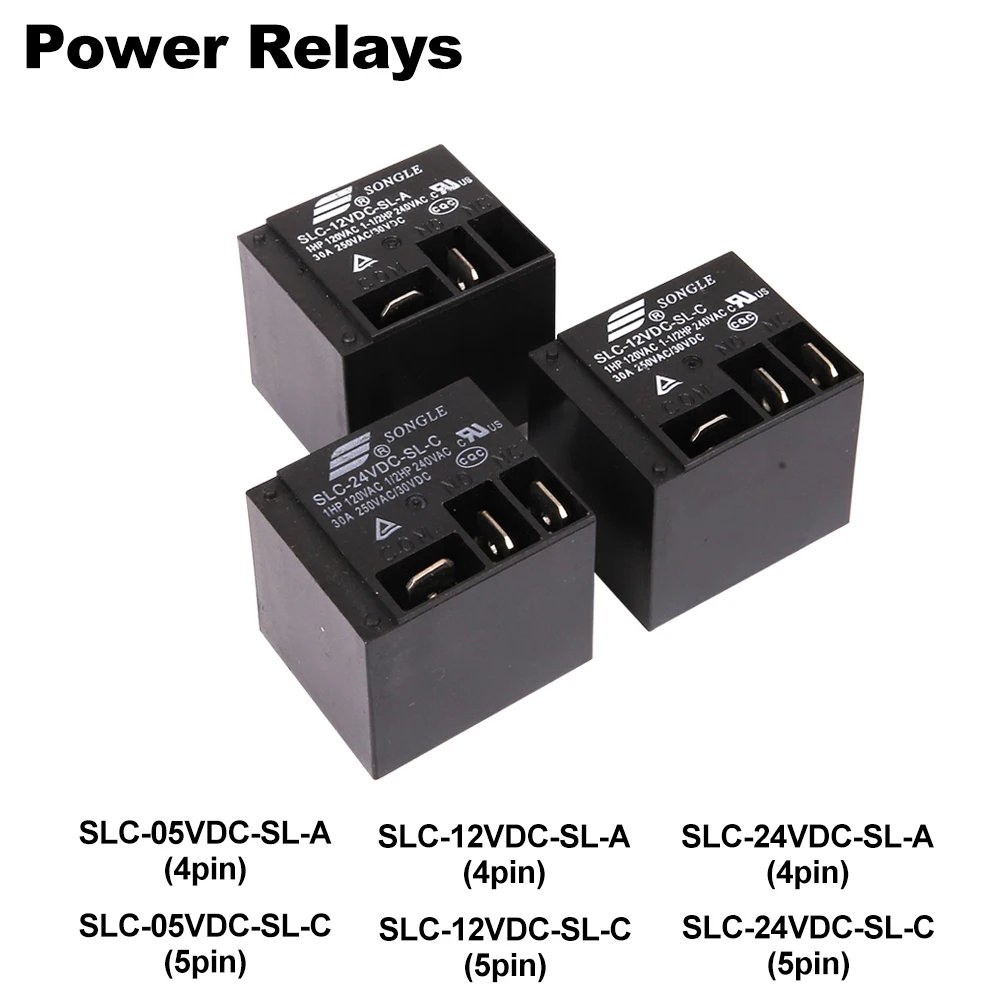

🟩 2) Versions Disponibles

🔌 Bobines disponibles :

🟢 SLC-05VDC → bobine 5V
🟢 SLC-12VDC → bobine 12V

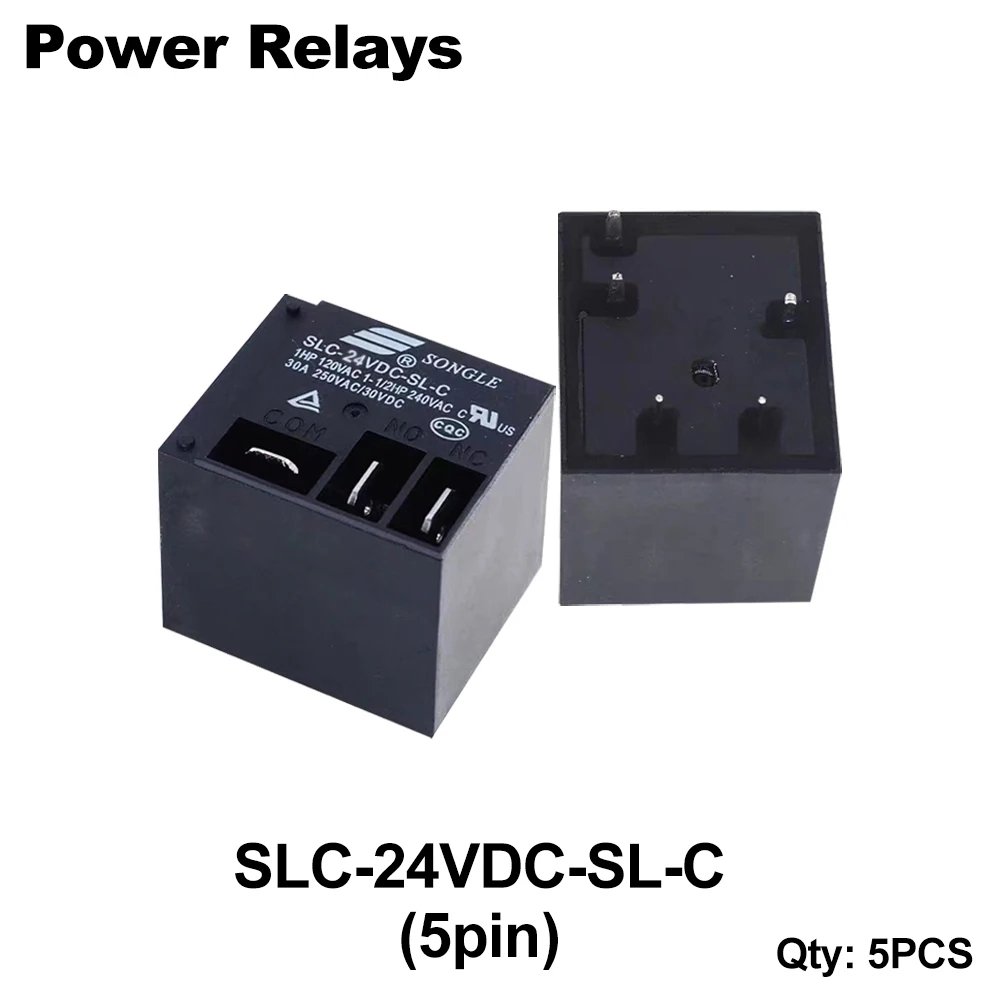

🟢 SLC-24VDC → bobine 24V

🔧 Configurations de broches :

🟦 SL-A = 4 broches (1 contact NO, simple)
🟪 SL-C = 5 broches (1 contact inverseur NO + NC)

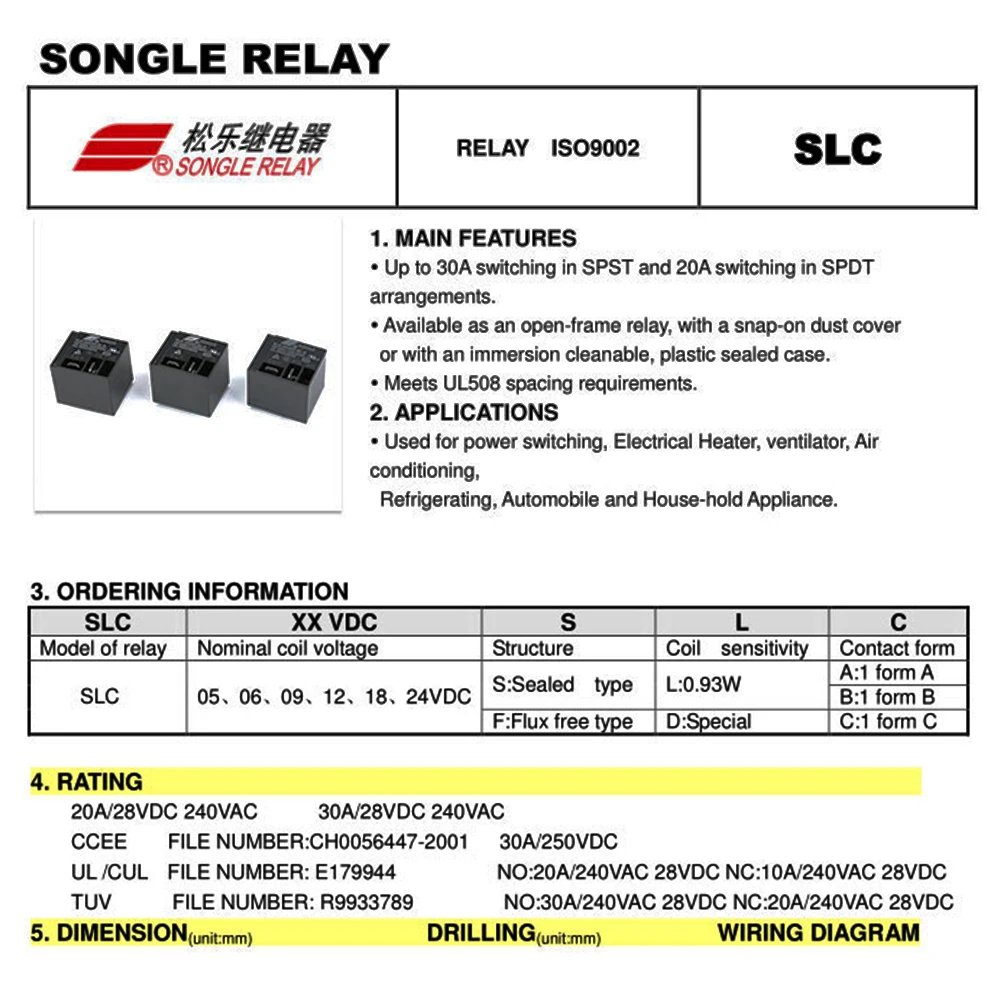

🟧 3) Caractéristiques Techniques

🔶 Paramètre	🔷 Valeur
Type de relais	SLC – Relais de puissance
Configuration contacts	SL-A : SPST / 4 pins SL-C : SPDT / 5 pins
Courant max	30A
Tension de contact	250VAC / 30VDC
Bobines disponibles	5VDC, 12VDC, 24VDC
Résistance bobine typique	70Ω (5V) / 270Ω (12V) / 1100Ω (24V)
Temps d’activation	10 ms
Temps de relâche	5 ms
Isolation bobine/contact	≥1500VAC
Durée de vie mécanique	≥10 millions de cycles
Durée de vie électrique	≥100 000 cycles
Montage	PCB – Broches traversantes

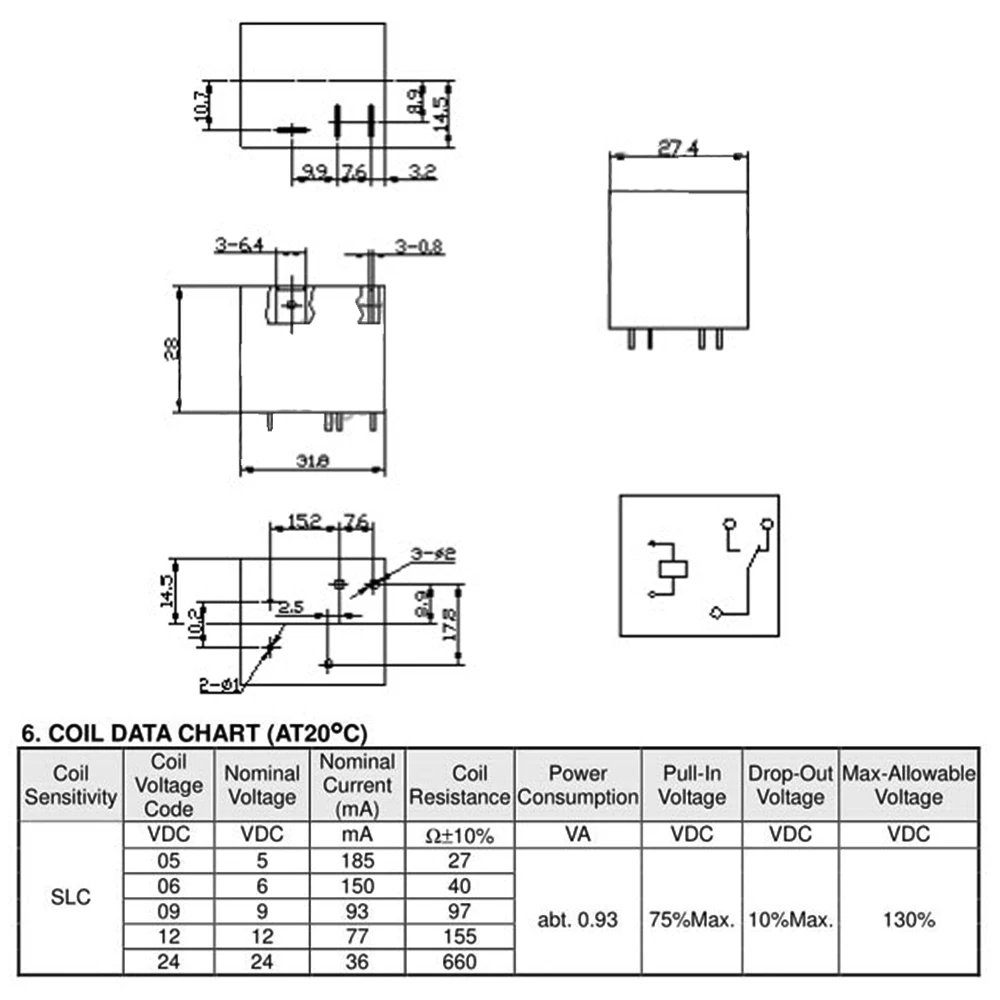

🟥 4) Schéma de Brochage (Couleur)

🔵 SL-A (4 broches – SPST NO)

Contact :
🟩 Pin 3 → COM
🟧 Pin 4 → NO

🟪 SL-C (5 broches – SPDT NO + NC)

🟪 5) Schéma de Câblage (En Couleur)

⭐ Commande d’une charge AC / DC (SL-A ou SL-C)

🛡️ Protection recommandée

Mettre une diode 1N4007 en parallèle sur la bobine :

🟨 6) Applications

🔥 Commande moteurs AC/DC
🔋 Chargement batteries / systèmes solaires
🚗 Accessoires automobile (phares, ventilateurs, klaxons)
⚙️ Machines industrielles
💡 Commande d’éclairage haute puissance
🏠 Automatisation & domotique

🟫 7) Avantages

⭐ Supporte 30A
⭐ Existe en version NO (4 pins) ou NO+NC (5 pins)
⭐ Disponible en 5V, 12V, 24V
⭐ Isolation élevée
⭐ Fiable et durable
