Name: Relais de puissance Panasonic NY-K – 5V / 12V / 24V DC – 5A – 4 broches (NO)
SKU: 42521
Availability: InStock

Relais de puissance Panasonic NY-K – 5V / 12V / 24V DC – 5A – 4 broches (NO)

د.ج 300

UGS : ND Catégorie : RELAIS

Relais de puissance Panasonic NY-K – 5V / 12V / 24V DC – 5A – 4 broches (NO)

📦 Présentation générale

Le Panasonic NY-K est un relais électromécanique miniature à 4 broches, avec 1 contact NO (normally open). Capable de commuter jusqu’à 5A sous 250V AC ou 30V DC, ce relais est reconnu pour sa qualité, fiabilité et durée de vie élevée, dans un format compact et standard PCB.

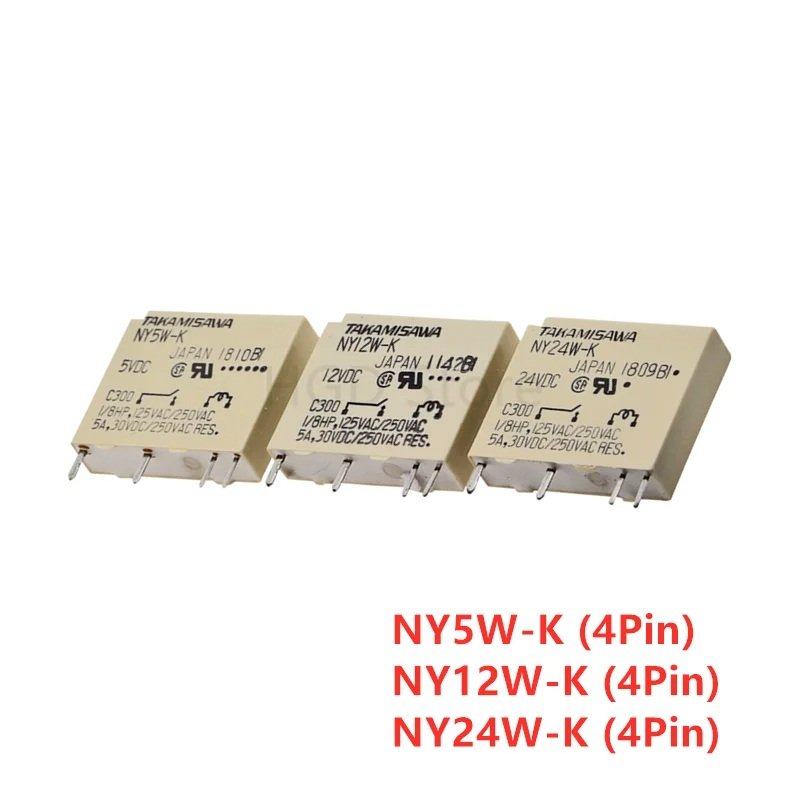

🔹 Références disponibles :

NY5W-K → Bobine 5V DC
NY12W-K → Bobine 12V DC
NY24W-K → Bobine 24V DC

📊 Caractéristiques techniques

Caractéristique	Valeur
Modèle	NY5W-K / NY12W-K / NY24W-K
Fabricant	Panasonic
Type de relais	SPST – 1 Form A (NO uniquement)
Nombre de broches	4 broches (COM, NO, Vcc+, GND–)
Tension de la bobine	5V / 12V / 24V DC
Courant de la bobine	≈ 80 mA (5V), 30 mA (12V), 15 mA (24V)
Résistance bobine	≈ 63 Ω (5V), 400 Ω (12V), 1600 Ω (24V)
Tension max de commutation	250V AC / 30V DC
Courant max de commutation	5A
Type de contact	Argent (AgNi ou AgSnO₂ selon version)
Durée de vie électrique	> 100 000 cycles à pleine charge
Durée de vie mécanique	> 10 millions de cycles
Température de fonctionnement	-40°C à +85°C
Isolation bobine-contact	≥ 1500 VAC (50/60Hz, 1 min)
Dimensions typiques	19.0 × 15.5 × 15.3 mm
Montage	Traversant (THT – à souder sur PCB)
Poids	≈ 10 g
État	✅ Neuf & Original (Panasonic authentique)

✅ Avantages

🔹 Original Panasonic, qualité industrielle certifiée.
🔹 Faible consommation, compatible microcontrôleurs.
🔹 Compact et robuste, idéal pour les circuits imprimés denses.
🔹 Versions en 5V, 12V, 24V → adaptées aux projets Arduino, ESP32, STM32, etc.
🔹 Excellente durée de vie mécanique et électrique.
🔹 Relais neuf, scellé, fiable.

⚡ Applications typiques

Cartes relais basse puissance
Appareils domestiques (chauffage, minuteurs, alimentations)
Domotique (lumières, ventilateurs, électrovannes)
Systèmes de sécurité
Projets Arduino ou Raspberry Pi
Équipements industriels légers
Modules relais PCB (1 canal)

📌 Conseils d’utilisation

Ajouter une diode de roue libre (1N4007) en parallèle de la bobine.
Utiliser un transistor ou MOSFET pour la commande depuis un GPIO.
Respecter les distances d’isolement si vous commutez du 230V AC.
Éviter les pics de courant prolongés > 5A pour préserver la longévité du relais.

🧾 Conclusion

Le relais NY-K de Panasonic (NY5W-K / NY12W-K / NY24W-K) est un composant de haute qualité, compact et fiable, idéal pour des applications où un seul contact NO suffit. Sa compatibilité microcontrôleur, sa capacité de 5A, et sa construction robuste en font un excellent choix pour vos circuits de commande basse puissance.
