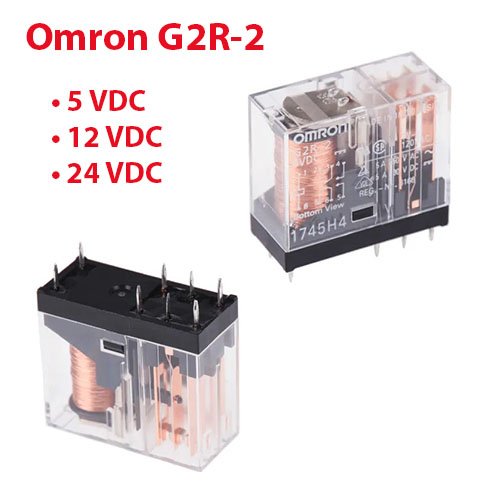

Name: Relais de puissance Omron G2R-1-E 48V 24V 12V 5V DC 16A
SKU: 42542
Availability: InStock

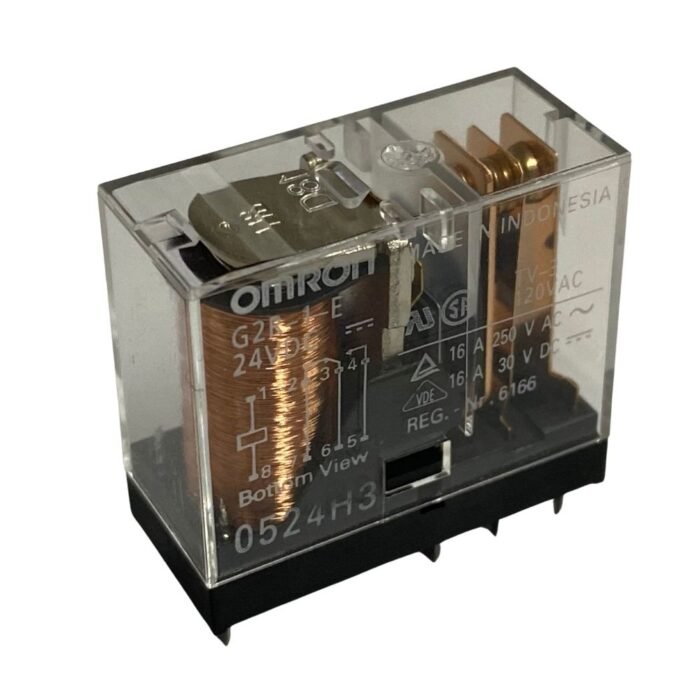

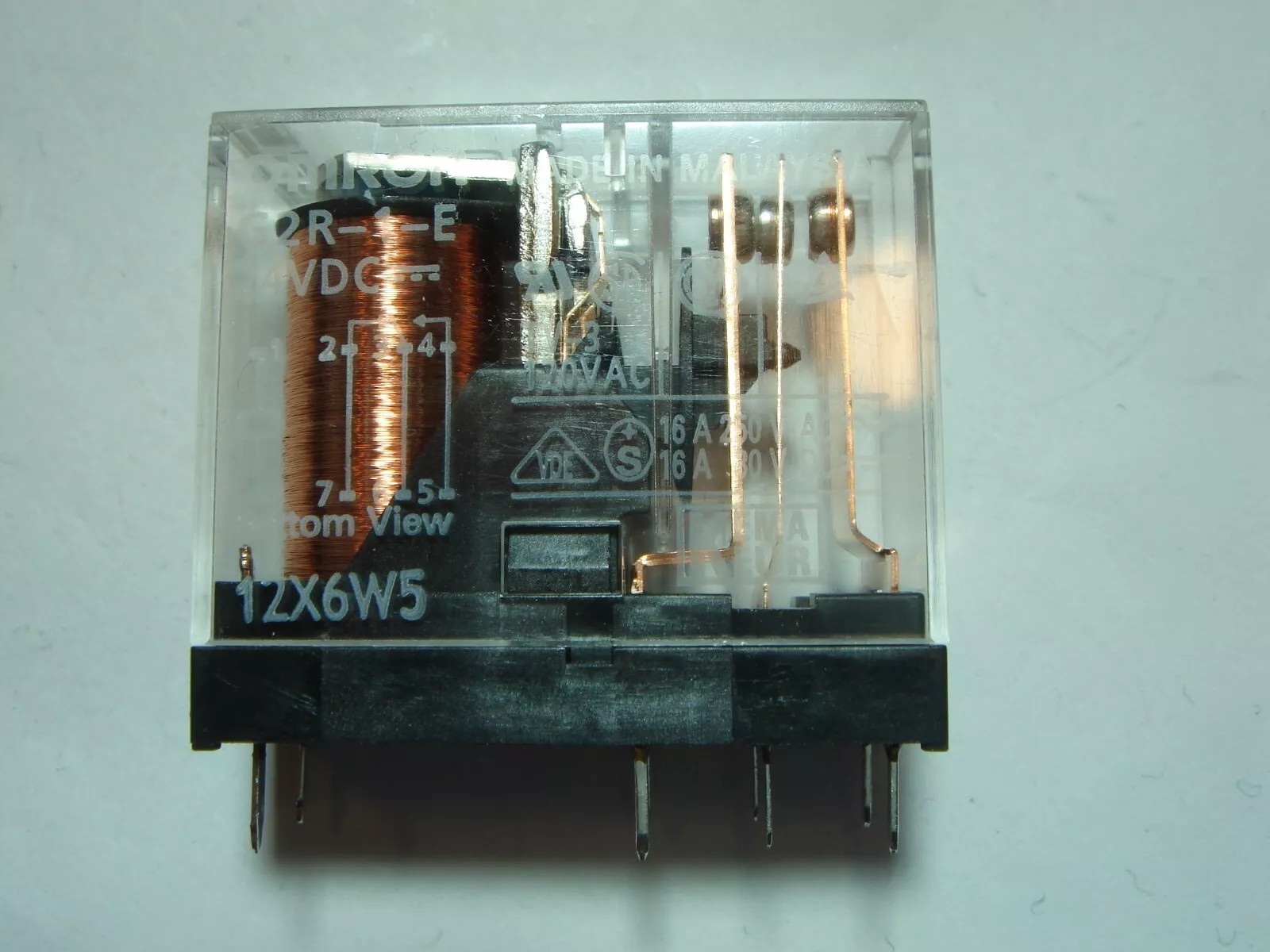

Relais de puissance Omron G2R-1-E 48V 24V 12V 5V DC 16A

د.ج 550

UGS : ND Catégorie : RELAIS

🔌 Relais de puissance Omron G2R-1-E – 5V / 12V / 24V / 48V DC – 16A – 8 broches

📦 Présentation générale

Le G2R-1-E de Omron est un relais électromécanique inverseur (SPDT) haute puissance, pouvant commuter jusqu’à 16A à 250V AC. Cette version 8 broches inclut des options supplémentaires comme LED de signalisation, suppression de surtension (diode ou varistance), ou encore connexion renforcée via socle DIN. Idéal pour l’automatisation industrielle, la domotique, ou le pilotage de charges lourdes via microcontrôleurs.

📊 Caractéristiques techniques

Caractéristique	Détail
Modèle	Omron G2R-1-E-DC5(S), DC12(S), DC24(S), DC48(S)
Type de contact	SPDT (1RT / 1 Form C – Inverseur)
Tension de la bobine	5V / 12V / 24V / 48V DC
Résistance de bobine	62.5Ω (5V), 360Ω (12V), 1440Ω (24V), 3840Ω (48V)
Courant bobine (typique)	80 mA (5V), 33 mA (12V), 16.7 mA (24V), 12.5 mA (48V)
Tension de commutation max.	250V AC / 30V DC
Courant de commutation max.	16A (résistif), 10A (inductif)
Puissance de commutation max.	4000 VA / 480 W
Durée de vie électrique	≥ 100 000 cycles
Durée de vie mécanique	≥ 10 millions de cycles

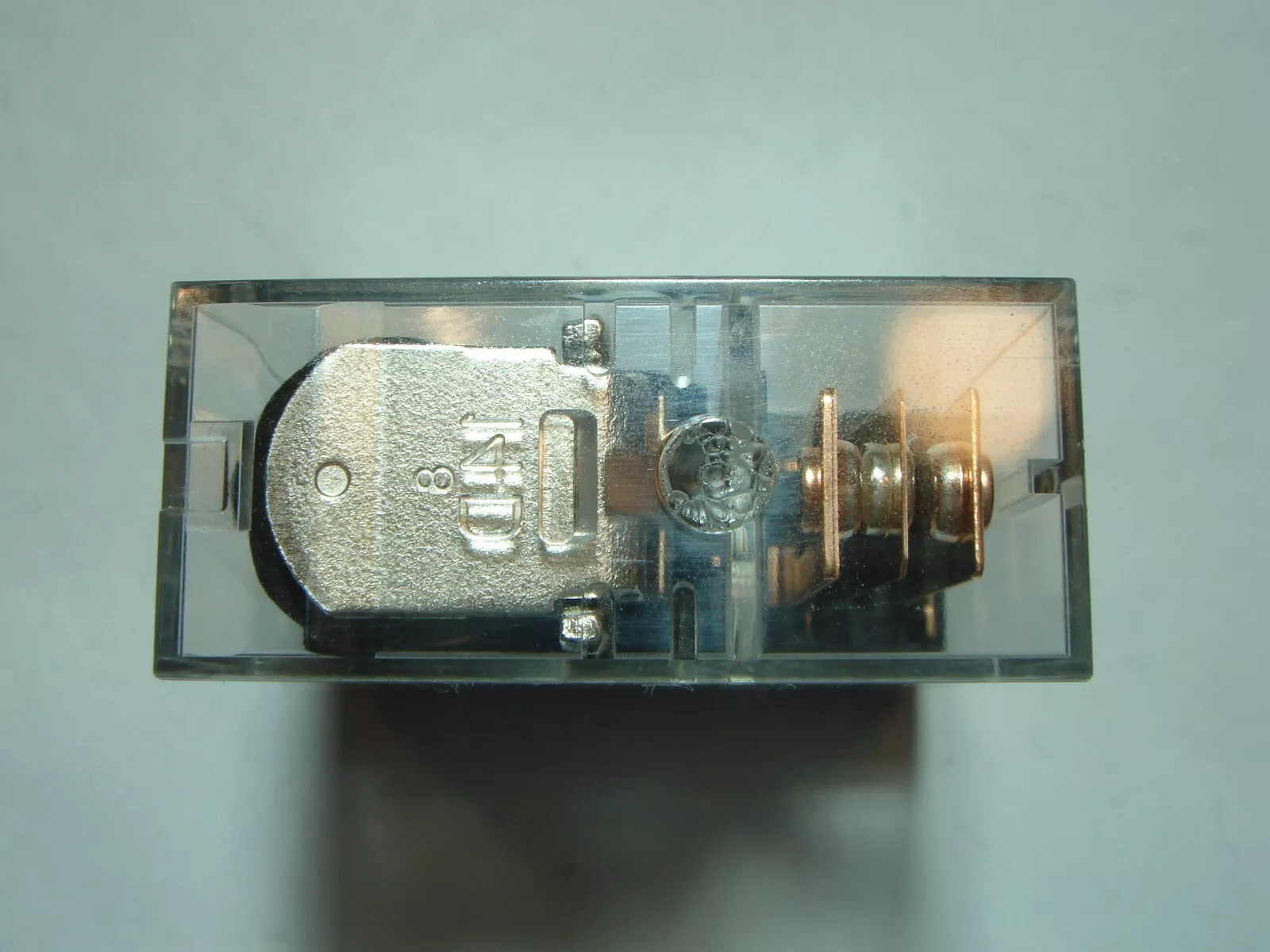

Type de boîtier	Transparent – auto-extinguible
Indicateur LED	Oui (modèle -S)
Suppression surtension	Diode de roue libre ou varistance (selon version)
Isolation bobine/contacts	5 000 V AC / 1 min
Dimensions	≈ 29 x 13 x 20 mm
Poids	≈ 15 g
Brochage	8 broches traversantes (THT)
Montage	Sur PCB ou socle DIN (P2R, PF113A, etc.)

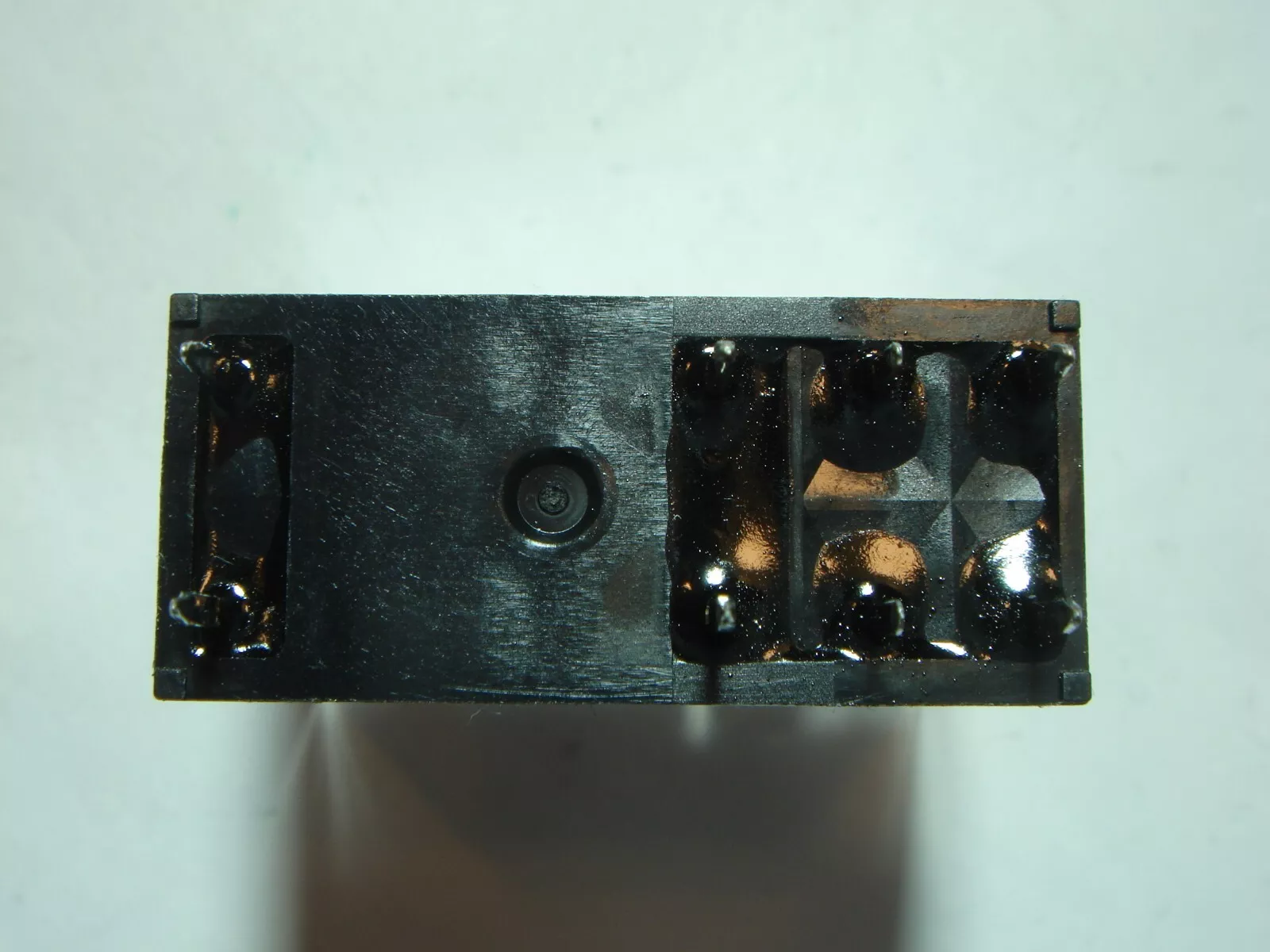

⚙️ Brochage 8 broches (vue de dessous)

✅ Avantages

🔋 Haute capacité : 16A à 250V AC.
🔎 Boîtier transparent : diagnostic visuel facile.
💡 LED intégrée : indication d’état de la bobine.
🔧 Option suppression surtension : diode ou varistance intégrée.
🛡️ Haute isolation électrique : 5000V entre bobine et contacts.
📐 Format standard industriel : compatible socles DIN et PCBs.
🛠️ Robuste et fiable : idéal pour usage continu, industriel ou domotique.

⚡ Applications typiques

Automatismes industriels (PLC, relais d’interfaçage)
Domotique : chauffage, volets, pompe, éclairage puissant
Tableaux électriques résidentiels ou tertiaires
Contrôle de moteur, ventilateur, électrovanne
Interfaces de puissance pour microcontrôleurs (via transistor)

🧰 Conseils de câblage

Utiliser un transistor NPN (TIP120, 2N2222) ou MOSFET pour piloter depuis un microcontrôleur.
Ajouter une diode de roue libre (ex : 1N4007) si la version n’en contient pas.
Prévoir une protection RC ou varistance pour charges inductives.
Monter sur platine ou support DIN pour maintenance facile.
