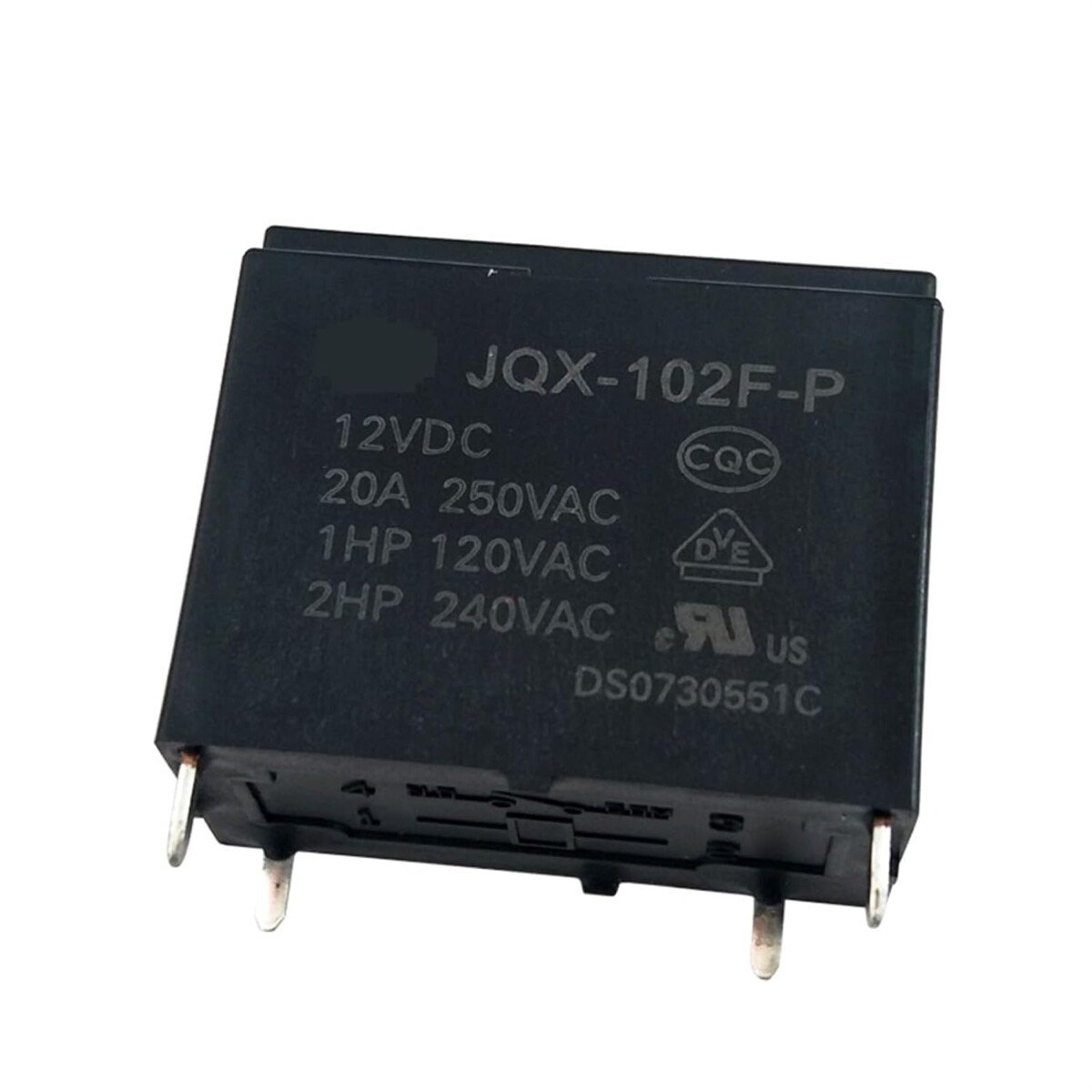

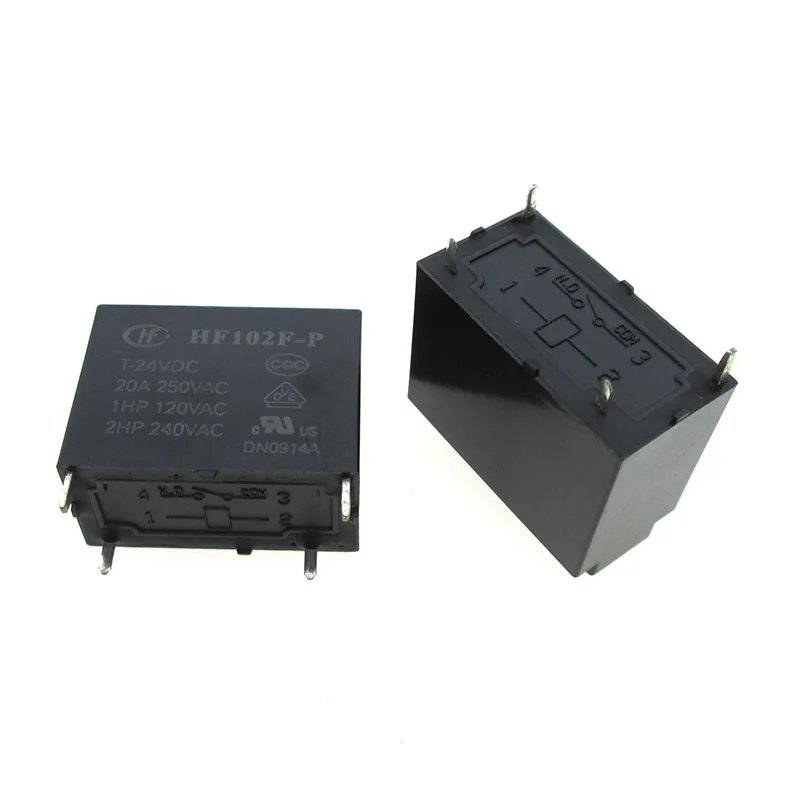

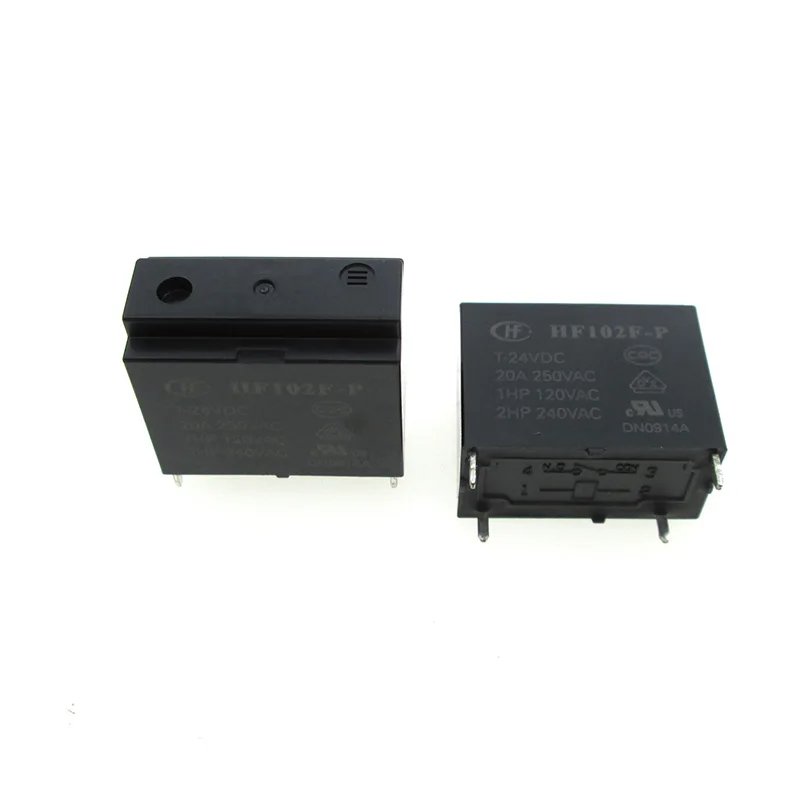

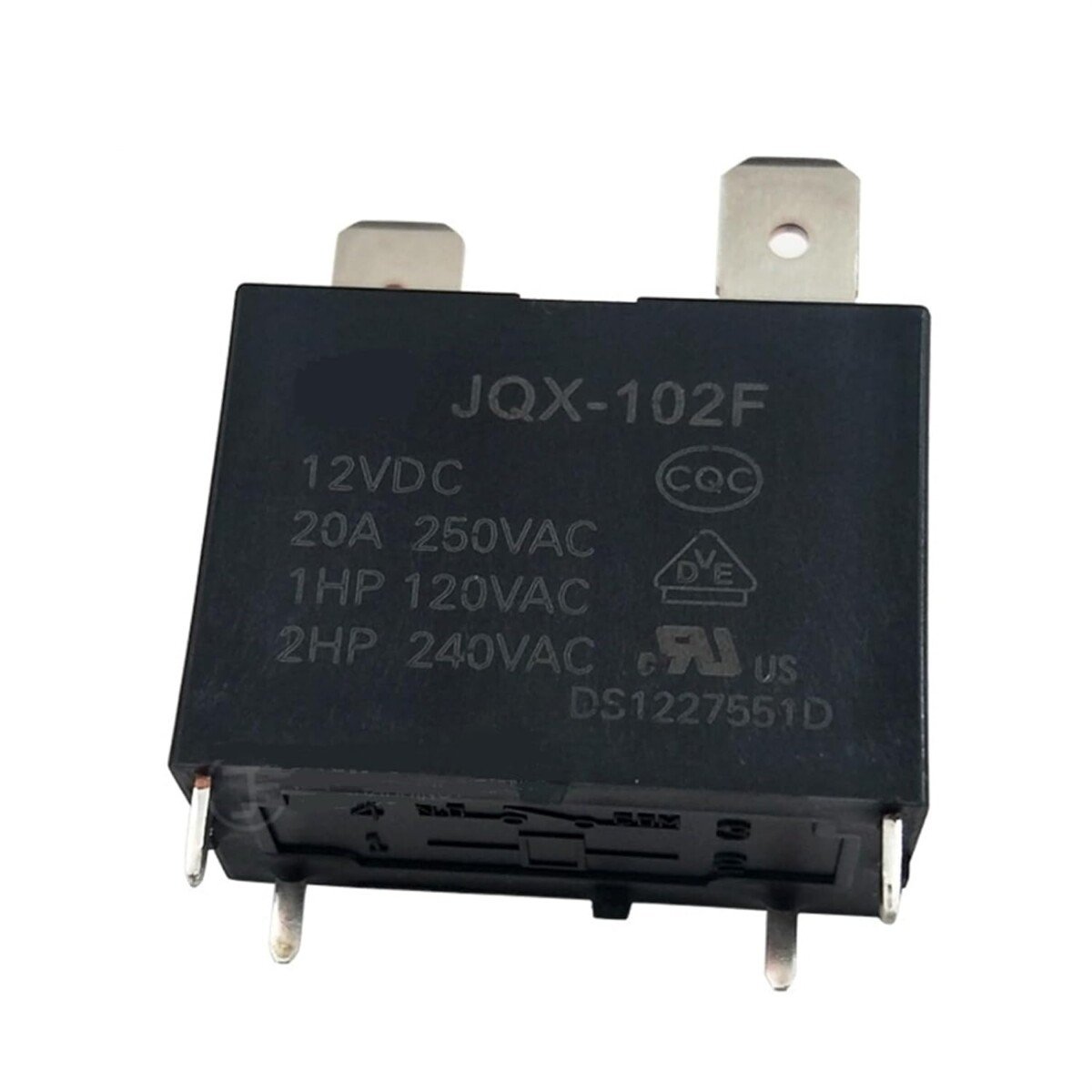

🔵⚡ Relais de Puissance JQX-102F-P – 12VDC / 24VDC (Haute Puissance)

🟦 1) Présentation Générale

Le JQX-102F-P est un relais électromécanique haute puissance capable de commuter de fortes charges AC ou DC.
Idéal pour : moteurs, alimentations, batteries, pompes et automatisation industrielle.

🟩 2) Versions Disponibles

  • 🟢 JQX-102F-P – 12VDC

  • 🟢 JQX-102F-P – 24VDC

🟧 3) Caractéristiques Techniques

🔶 Paramètre 🔷 Valeur / Description
Type de relais SPDT – 1C (1 NO + 1 NC)
Tension de bobine 12 VDC ou 24 VDC
Courant de contact max 40 A (selon version)
Tension de contact 250 VAC / 30 VDC
Puissance commutable ~4000 VA
Résistance bobine 110 Ω (12V) / 360 Ω (24V)
Isolation bobine / contact ≥ 1500 V AC
Temps d’activation ~10 ms
Temps de relâche ~5 ms
Température –40°C ➜ +85°C
Montage Broches PCB

🟥 4) Schéma de Brochage (Code couleur)

🟦 86 → +12V / +24V (Bobine +)
🟫 85 → GND (Bobine –)🟪 30 → Commun (Entrée charge)
🟩 87 → NO (Sortie active quand relais ON)
🟨 87a → NC (Sortie active quand relais OFF)

🟪 5) Schéma de Câblage (En Couleur)

🔌 Commande d’une charge AC

🟧 Phase AC → 30
30 → [ JQX-102F-P ] → 87 → ⚡ Charge → 🔵 Neutre AC
Bobine : 🟦 +12V/24V → 86
🟫 GND → 85

🛡️ Protection microcontrôleur

Ajouter une diode 1N4007 sur la bobine (anti-retour) :

1N4007 :
🔺 Anode → 85
🔻 Cathode → 86

🟨 6) Applications

  • 🔥 Démarrage moteur AC/DC

  • 🔋 Contrôle de batteries & panneaux solaires

  • ⚙️ Automatisation industrielle

  • 🚗 Systèmes auto, relais ventilateurs, klaxon

  • 💡 Lampes AC de forte puissance

  • 🏠 Domotique, relais généraux

🟫 7) Avantages

  • ⭐ Très forte capacité de commutation (jusqu’à 40A)

  • ⭐ Compatible 12V / 24V

  • ⭐ Robuste et fiable

  • ⭐ Longue durée de vie

  • ⭐ Excellente isolation électrique
