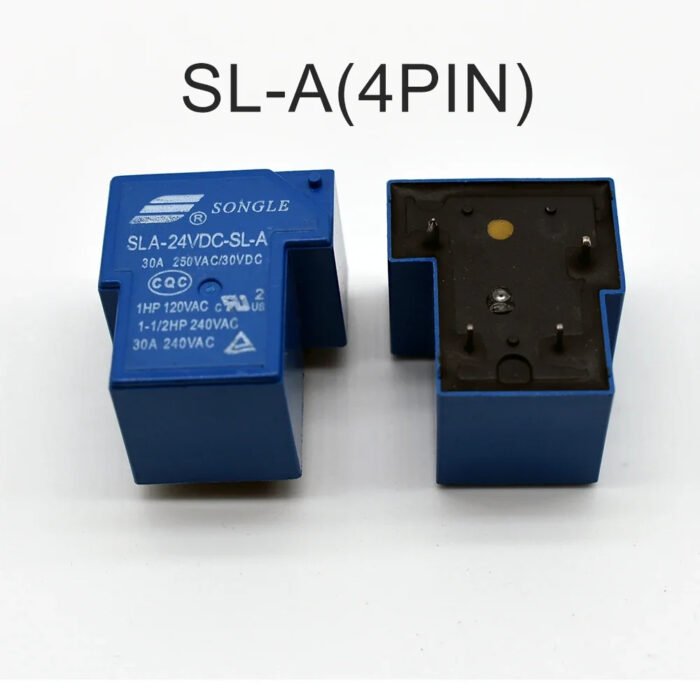

Relais de puissance 30A (5 PIN) (4 PIN) SLA-05/12/24VDC-SL-A

Broches

TENTION

Effacer

UGS : ND Catégorie : RELAIS

🔌 Relais de puissance 30A – 4/5 broches SLA-05/12/24VDC-SL-A

📦 Présentation générale

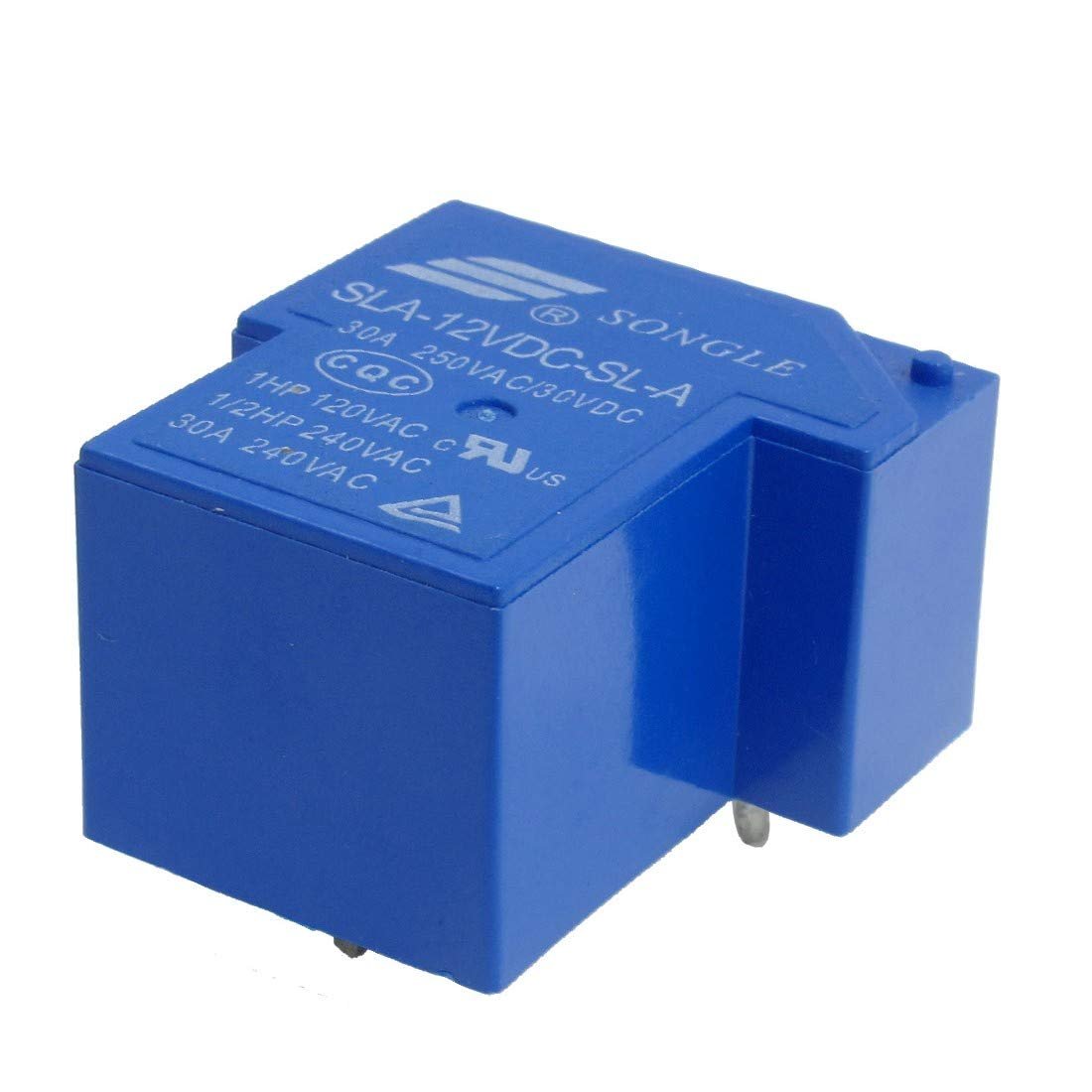

Le relais de puissance SLA-05VDC-SL-A, SLA-12VDC-SL-A ou SLA-24VDC-SL-A est un composant électromécanique à 5 broches, conçu pour commuter de fortes charges allant jusqu’à 30A. Il est utilisé dans les circuits de commande de puissance, les équipements industriels, les systèmes automobiles, et les projets Arduino ou CNC.

📊 Caractéristiques techniques

Caractéristique	Valeur

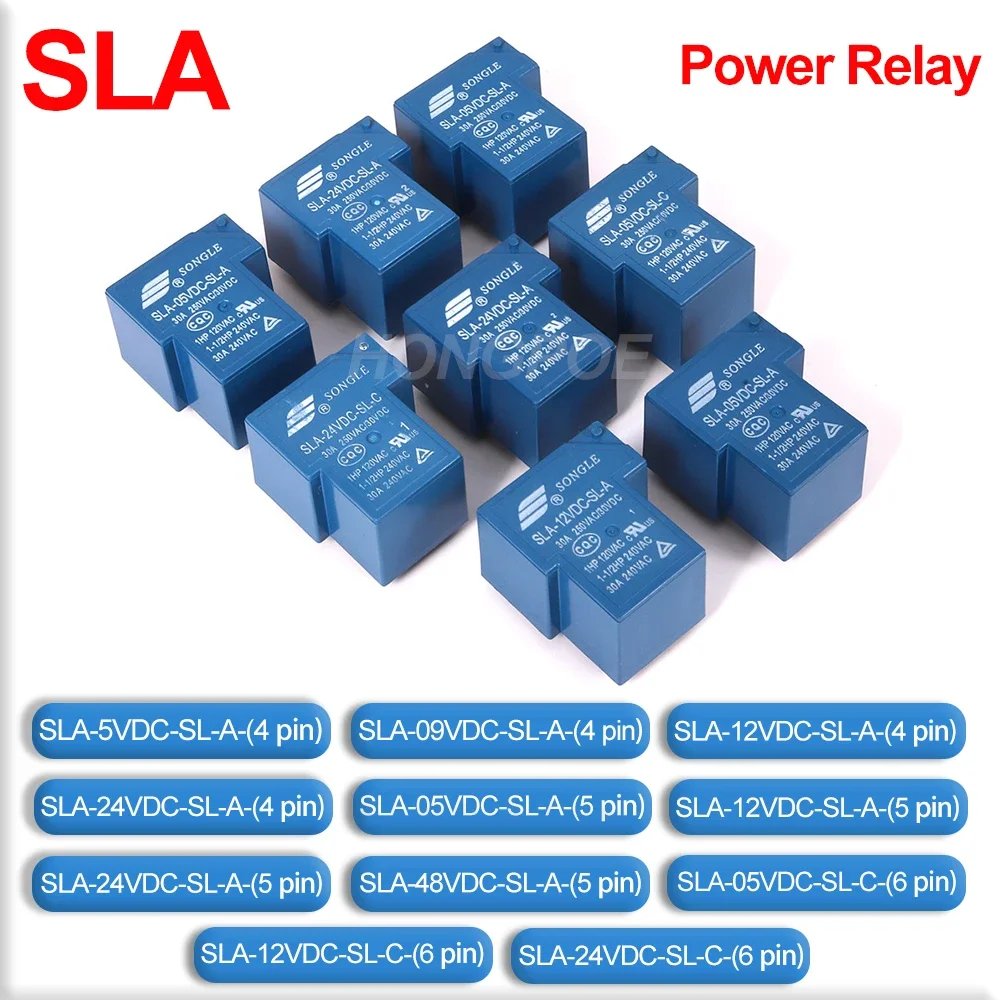

Référence	SLA-05VDC-SL-A / SLA-12VDC-SL-A / SLA-24VDC-SL-A
Type	Relais électromécanique SPDT (5 PIN) (4 PIN)
Tension de la bobine	5V DC / 12V DC / 24V DC
Courant de la bobine	≈ 89 mA (5V), 37.5 mA (12V), 18.7 mA (24V)
Résistance bobine	≈ 56 Ω (5V), 320 Ω (12V), 1280 Ω (24V)
Tension de commutation	Max. 250VAC ou 30VDC
Courant de commutation	Max. 30A

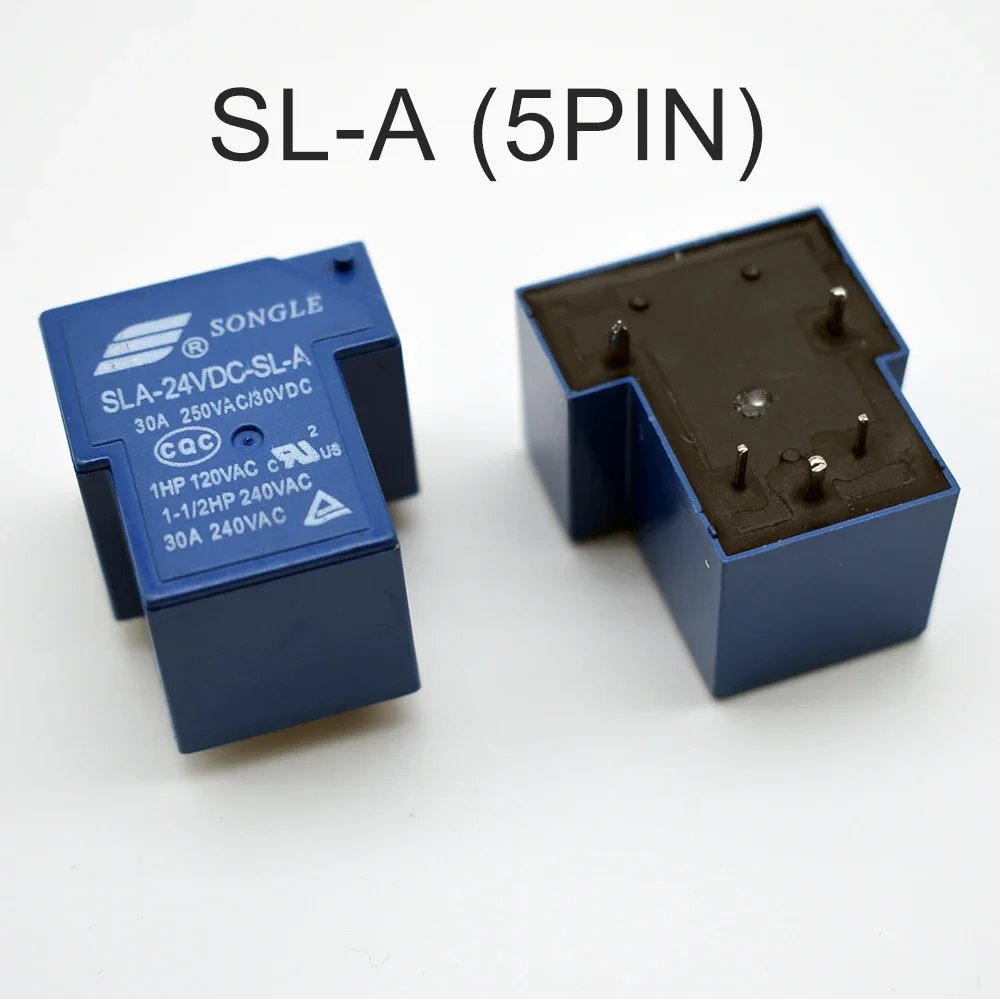

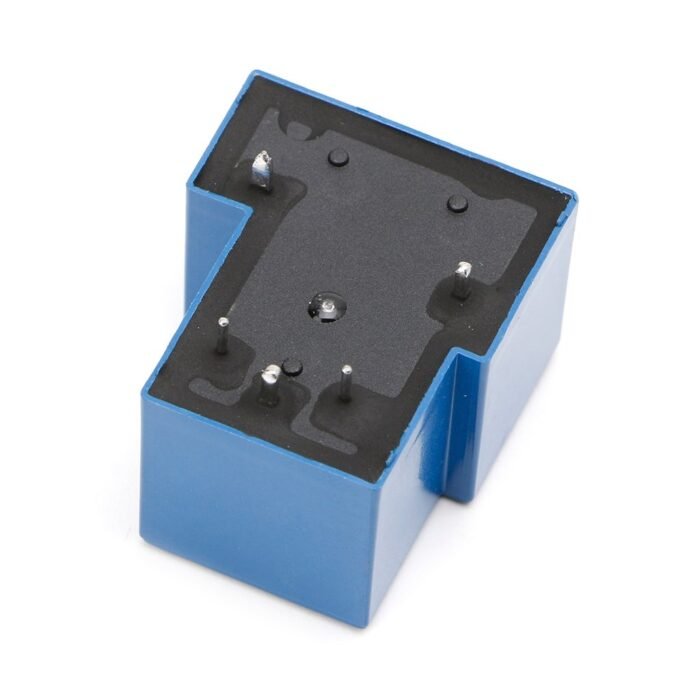

Configuration des broches	5 broches : NO, NC, COM, +, –
Type de contact	1 Form C (SPDT – normalement ouvert/fermé)
Durée de vie mécanique	> 10⁷ cycles
Température de fonctionnement	-40°C à +85°C

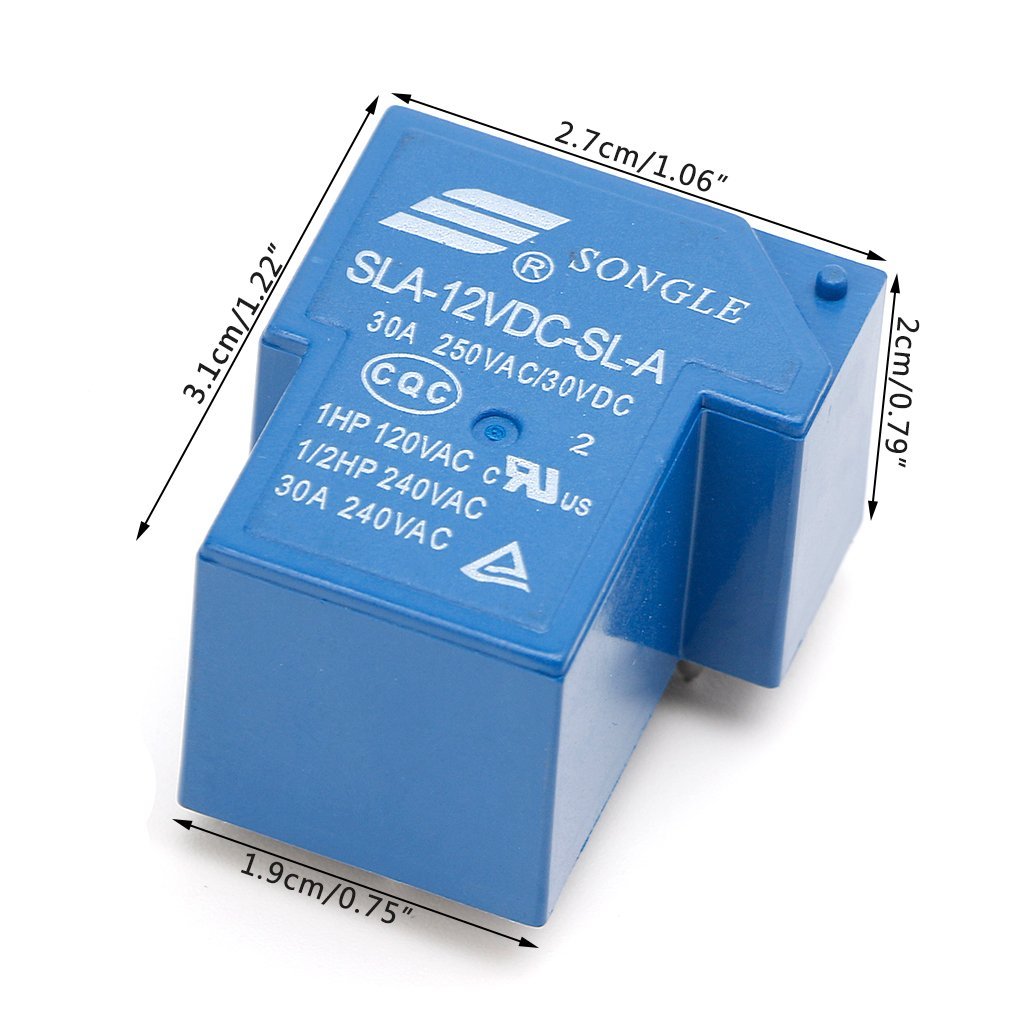

Dimensions typiques	32 x 27 x 20 mm (approx.)
Poids	≈ 30 g

✅ Avantages

Capacité de commutation jusqu’à 30A, idéale pour moteurs, chauffages, pompes, etc.
Versions en 5V / 12V / 24V adaptées à différents niveaux logiques (Arduino, Raspberry Pi, automates…).
Format standard SLA-SL-A compatible avec la plupart des circuits imprimés.
Durée de vie élevée, bonne fiabilité mécanique et électrique.
Compatible avec carte relais, bornier ou utilisation directe sur PCB.

⚡ Applications typiques

Automatisation industrielle
Systèmes de sécurité
Domotique (chauffage, éclairage, volets roulants)
Contrôle de moteurs, pompes ou ventilateurs
Projets Arduino / ESP32 / STM32
Commande de charges CA/CC lourdes

📌 Remarques & Conseils d’utilisation

Diode de roue libre recommandée si vous commandez le relais directement depuis un microcontrôleur.
Prévoir un transistor de puissance pour piloter le relais via une sortie logique 3.3V/5V.
Toujours isoler la puissance et la commande pour des raisons de sécurité.
