relais 5V 1 2 4 8 canaux OMRON SSR, STATIQUE 250V 2A

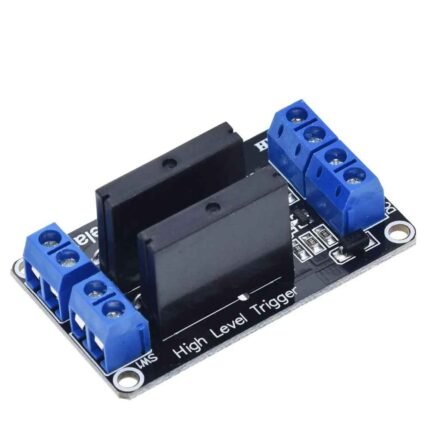

🔌 Module Relais Statique SSR OMRON 5V – 1/2/4/8 Canaux

✅ Caractéristiques générales :

• 🔧 Type de relais : Relais statique (SSR – Solid State Relay)

• 🏷️ Marque des composants : OMRON (ex: G3MB-202P)

• 🔢 Nombre de canaux : 1, 2, 4 ou 8

• ⚙️ Tension de commande : 5V DC (compatible Arduino, ESP32, Raspberry Pi, etc.)

• ⚡ Tension de commutation (sortie) : 100V à 250V AC

• 🔌 Courant maximal : 2A par canal

• 🛡️ Isolation : Optocoupleur intégré pour séparation logique/puissance

⚡ Côté Entrée (Commande Logique) :

• ✅ Compatible 3.3V ou 5V (TTL logique)

• 💡 LED intégrée sur chaque canal pour l’indication d’état

• 🔌 Broches typiques :

  • IN1 à IN8 → Signaux de commande depuis le microcontrôleur

  • VCC → +5V logique

  • GND → Masse

⚡ Côté Sortie (Charge AC) :

• 🌐 Sortie AC isolée, pour chaque canal :

  • AC IN → Phase (L)

  • AC OUT → Vers la charge (lampe, moteur, etc.)

• ❌ Aucun clic → fonctionnement silencieux

• 🔋 Pas d’usure mécanique → durée de vie prolongée

• ⚠️ Uniquement pour charges AC ! (Ne pas utiliser avec DC)

🏠 Applications typiques :

• 💡 Domotique (lampes, prises, volets)

• 🏭 Automatisation industrielle

• 🔁 Commutation fréquente sans bruit

• 🔄 Remplacement de relais mécaniques

📌 Recommandations :

• 🔥 Ne pas dépasser 2A par canal (préférer <1.5A pour sécurité)

• 🌬️ Prévoir une bonne ventilation si plusieurs canaux actifs

• 🧰 Bien séparer la basse tension (logique) de la haute tension (AC)
