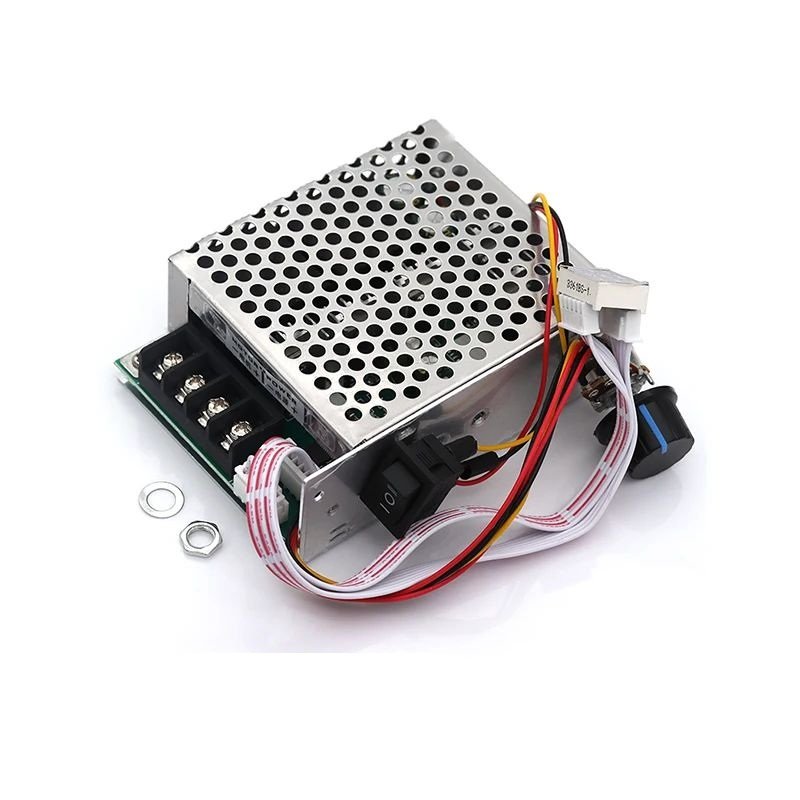

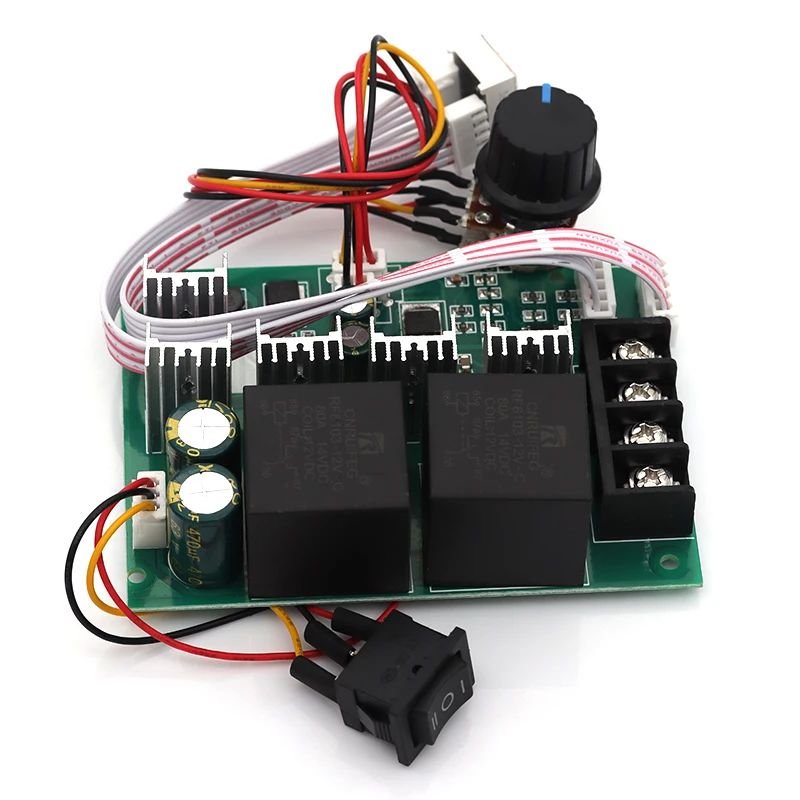

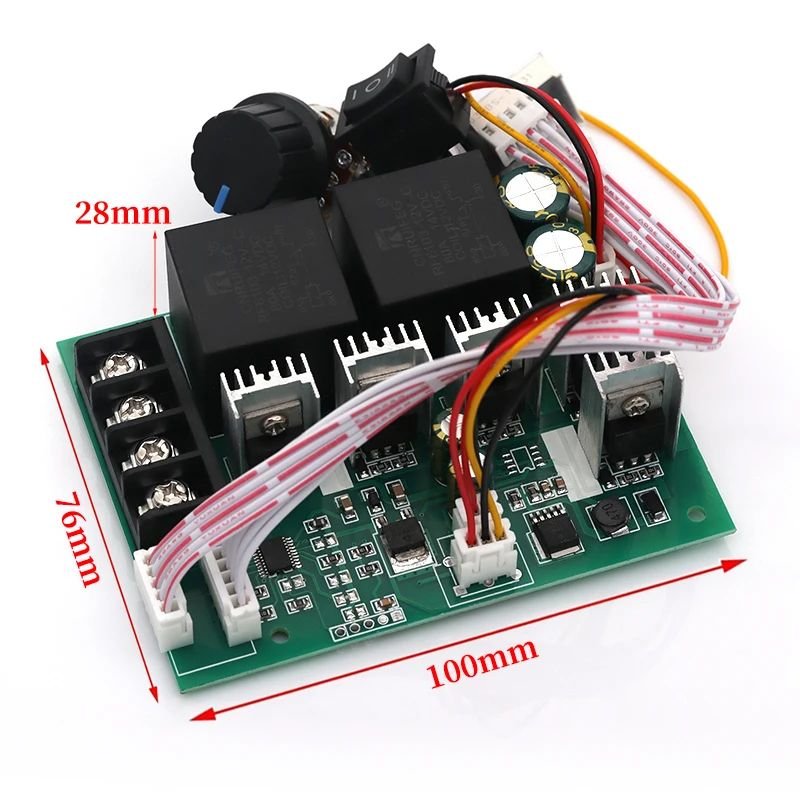

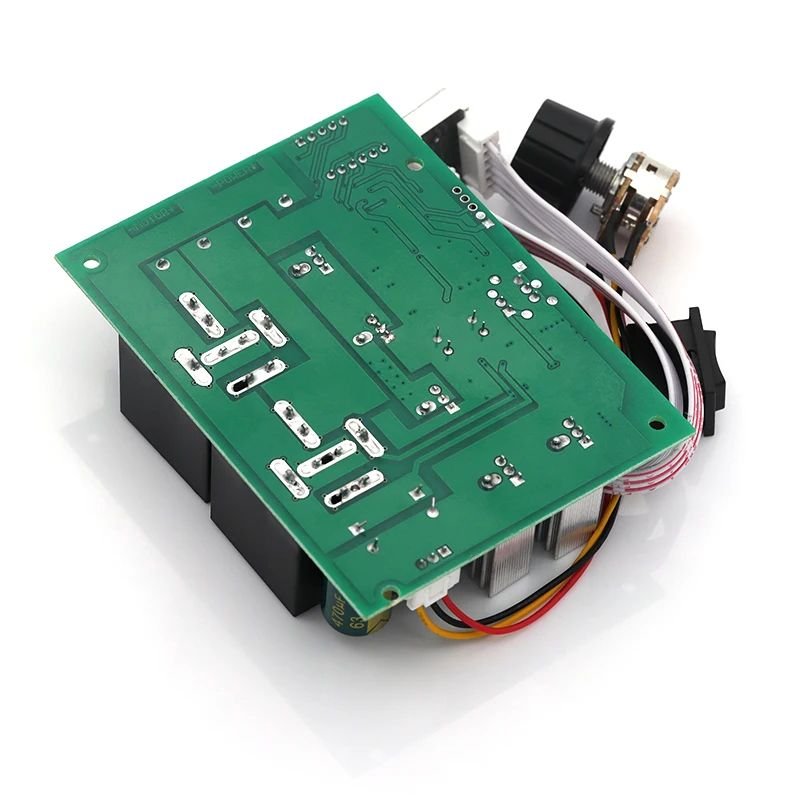

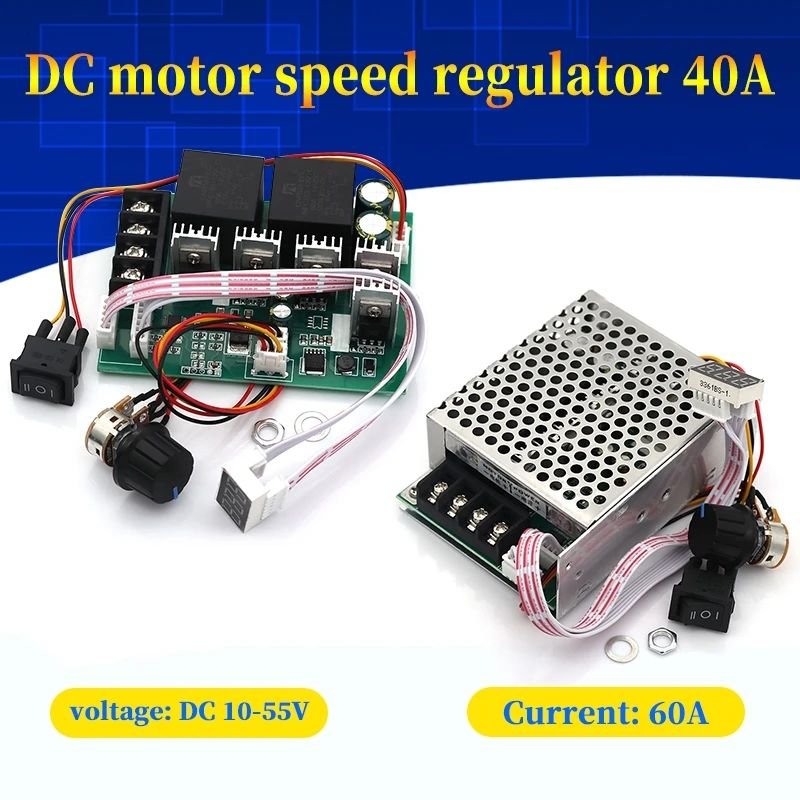

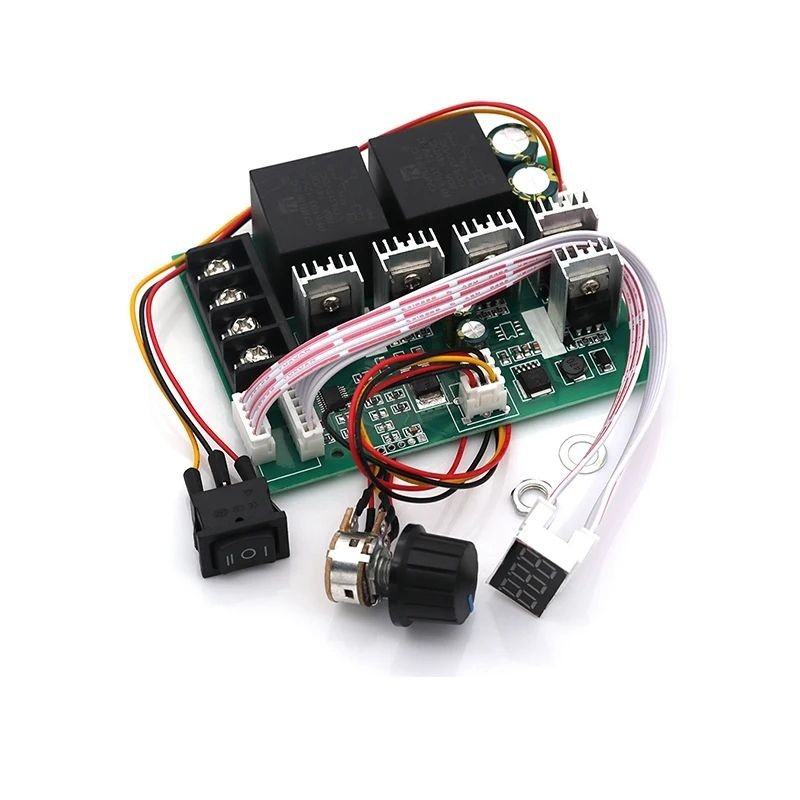

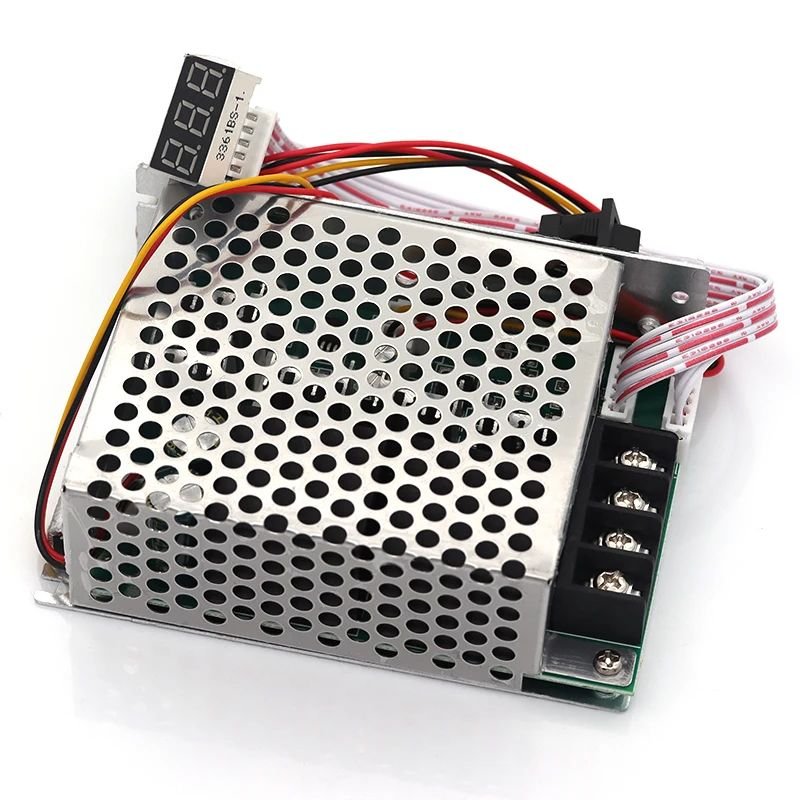

🔧 Contrôleur de Vitesse PWM Haute Puissance DC 10–55V / 60A
Pour moteurs à courant continu – vitesse variable – affichage numérique – usage industriel ou DIY
📐 Caractéristiques Techniques
| 🔎 Caractéristique | 💡 Valeur / Détail |
|---|---|
| 🔌 Tension d’entrée | DC 10V à 55V |
| ⚡ Courant de sortie maximum | Jusqu’à 60A (refroidissement obligatoire à >20A) |
| 🔋 Tension de sortie PWM | 0V à tension d’entrée (modulée par rapport cyclique) |
| 🌀 Fréquence PWM | 15 kHz – 25 kHz |
| 🧮 Résolution de réglage | 0 à 100% (affichage en pourcentage sur écran LED) |
| 📟 Contrôle | Potentiomètre rotatif / Clavier à bouton-poussoir |
| 🧊 Refroidissement | Dissipateur + ventilateur (souvent inclus ou recommandé) |
| 🔁 Rotation inversable | Non – nécessite inverseur ou pont en H externe |
| 🛡️ Protection | Inversion de polarité (certains modèles) |

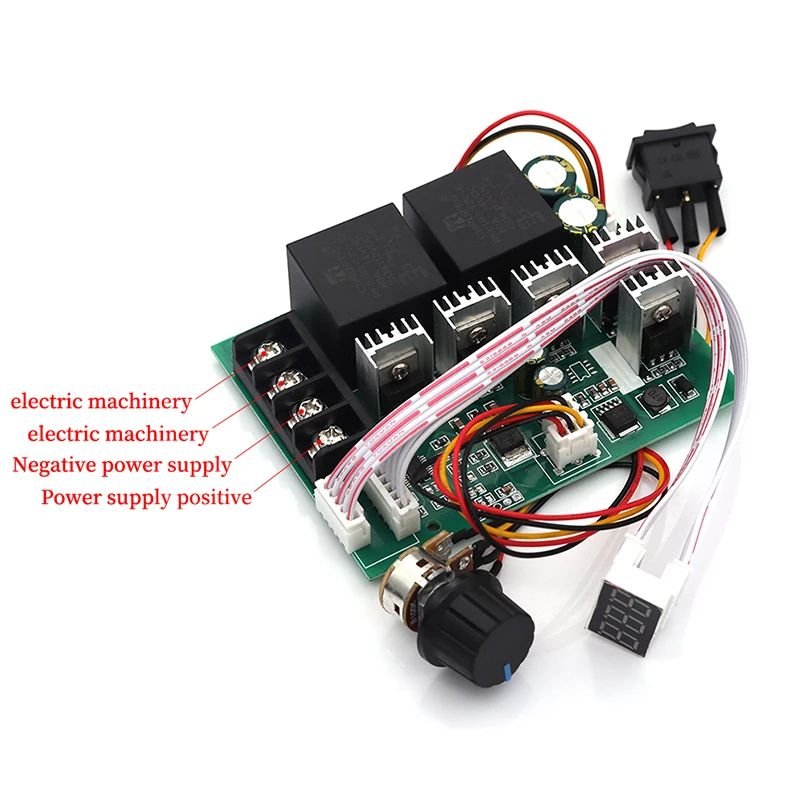

| 🔗 Interface | 2 bornes entrée / 2 bornes sortie |
🧠 Applications Pratiques
| ⚙️ Domaine | 🛠️ Exemples d’utilisation |
|---|---|
| 🏭 Industrie légère | Convoyeurs, pompes DC, extracteurs |
| 🚗 Robotique / Voitures DIY | Moteurs d’entraînement de roue, ventilateurs, chenilles |
| 🛠️ Atelier DIY / CNC | Perceuses, petites fraiseuses manuelles à moteur DC |
| 🌀 Ventilation / Éclairage | Ventilateurs puissants, régulation de LED haute puissance |
| 🏡 Domotique | Réglage de pompes d’arrosage, volets à moteur DC |
🟢 Avantages Clés
-
✅ Large gamme de tension compatible : 12V, 24V, 36V, 48V DC
-
✅ Idéal pour moteurs de grande puissance
-
✅ Écran LED clair pour retour visuel immédiat
-
✅ Réglage continu fluide de la vitesse
-
✅ Compatible avec Arduino (si on remplace le potentiomètre par un PWM soft)
-
✅ Compact, facile à intégrer dans des projets DIY
✅ Conclusion
Ce module est indispensable pour tout projet nécessitant un contrôle précis de la vitesse d’un moteur DC puissant. Il combine une grande capacité de courant, une interface intuitive, un prix abordable, et une grande fiabilité pour un usage domestique ou semi-industriel.
