Name: Porte-fusible Transparent🧯 à Montage PCB – 5×20 mm / 6×30 mm
SKU: 43072
Availability: InStock

Porte-fusible Transparent🧯 à Montage PCB – 5×20 mm / 6×30 mm

UGS : ND Catégorie : Non classé

📦 Description Générale

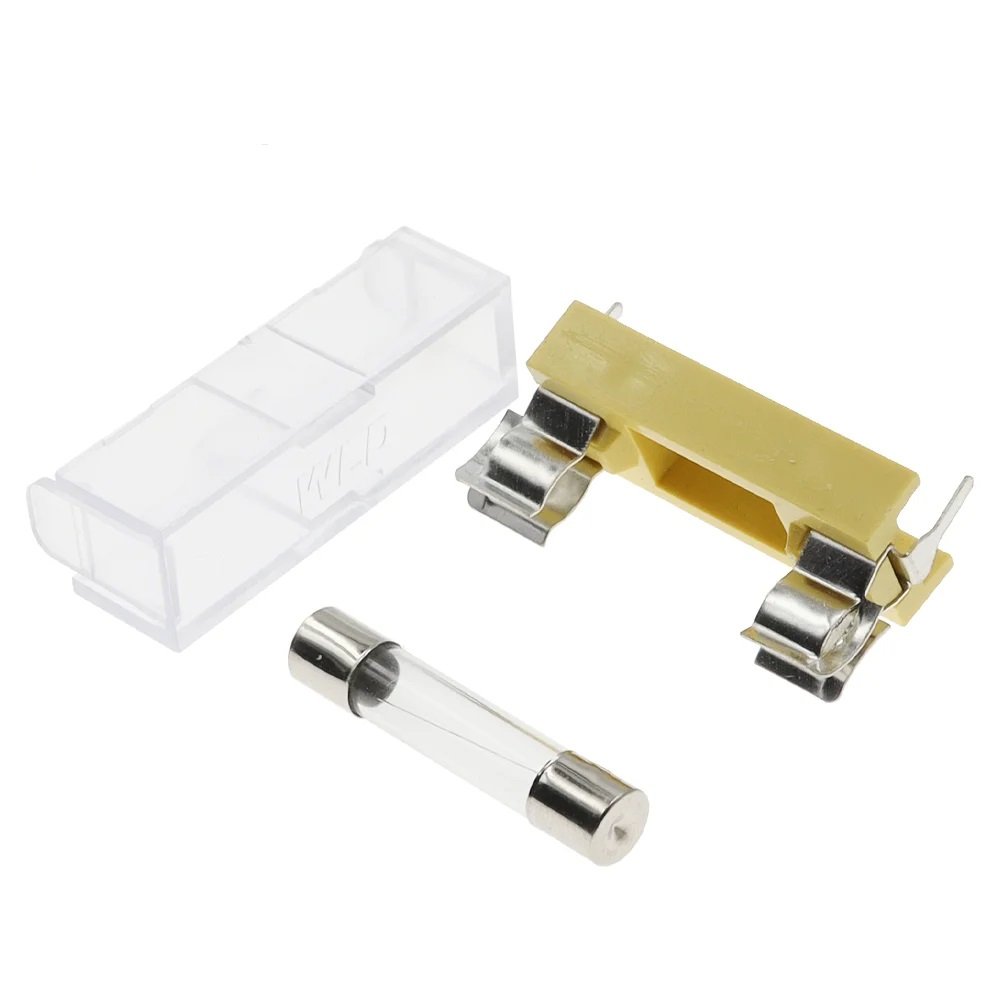

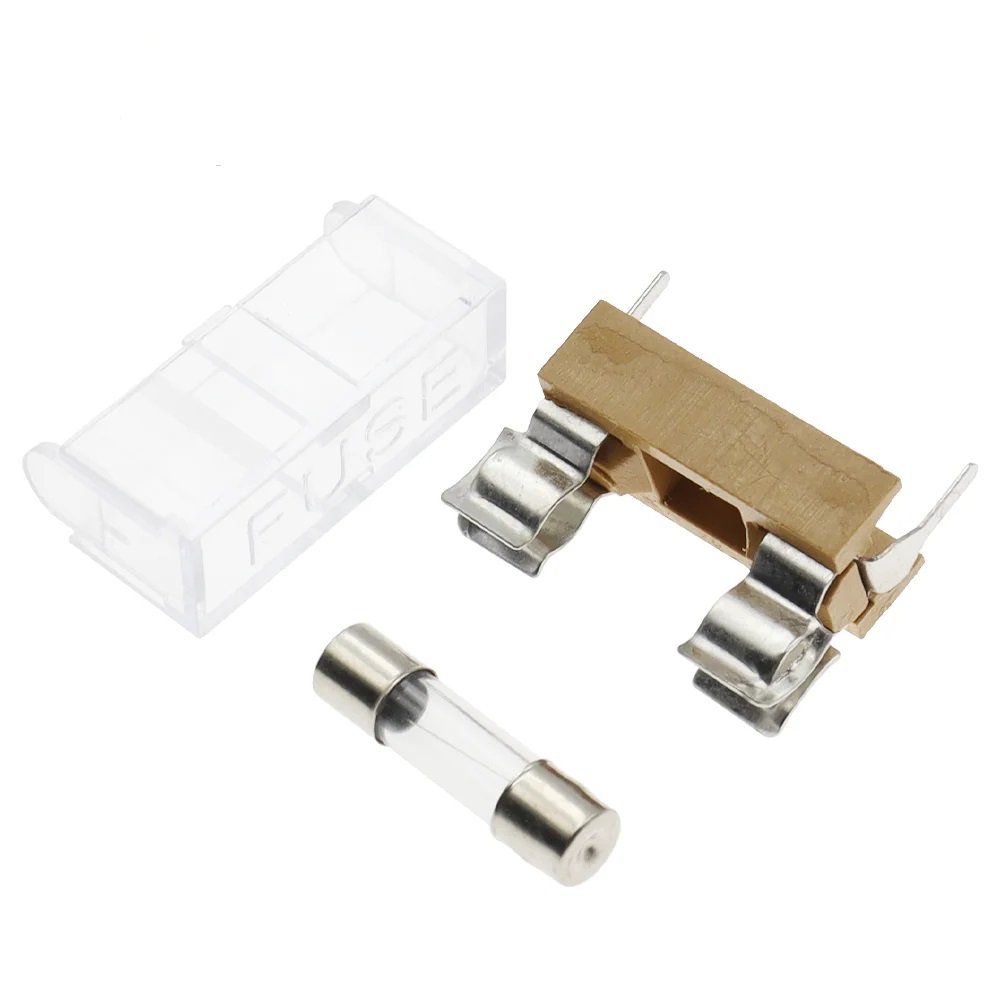

Ce porte-fusible est conçu pour être soudé directement sur un circuit imprimé (PCB). Il accepte des fusibles cylindriques de 5×20 mm ou 6×30 mm selon le modèle.

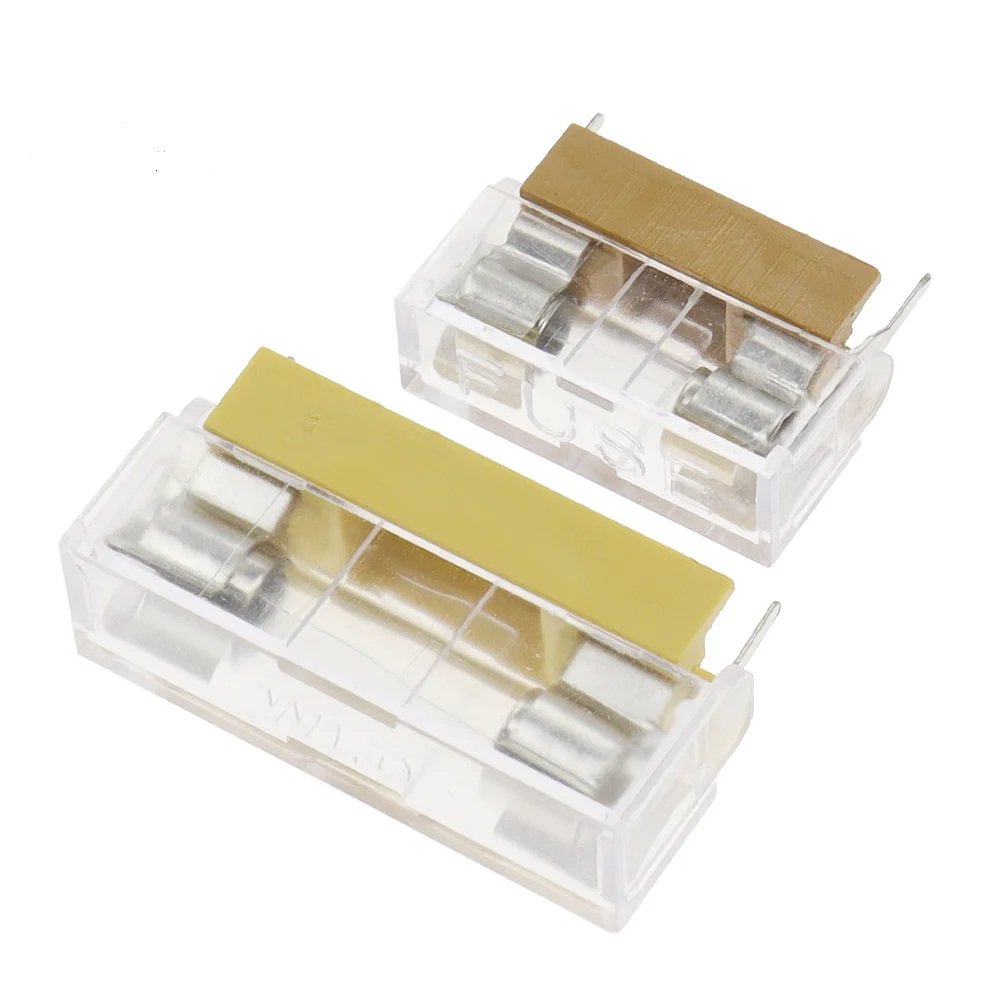

Le corps transparent en polycarbonate ou polyamide permet une inspection rapide de l’état du fusible sans le retirer, ce qui facilite la maintenance.

📊 Caractéristiques Techniques

Caractéristique	Détail
Type de montage	Sur circuit imprimé (PCB)
Fusible compatible	5×20 mm ou 6×30 mm
Tension maximale	Jusqu’à 250V AC
Courant maximal	Jusqu’à 10 A (dépend du modèle)
Matériau du corps	Polycarbonate transparent
Matériau des contacts	Laiton étamé / cuivre nickelé
Température d’utilisation	-40°C à +85°C
Isolation	Conforme aux normes IEC/UL

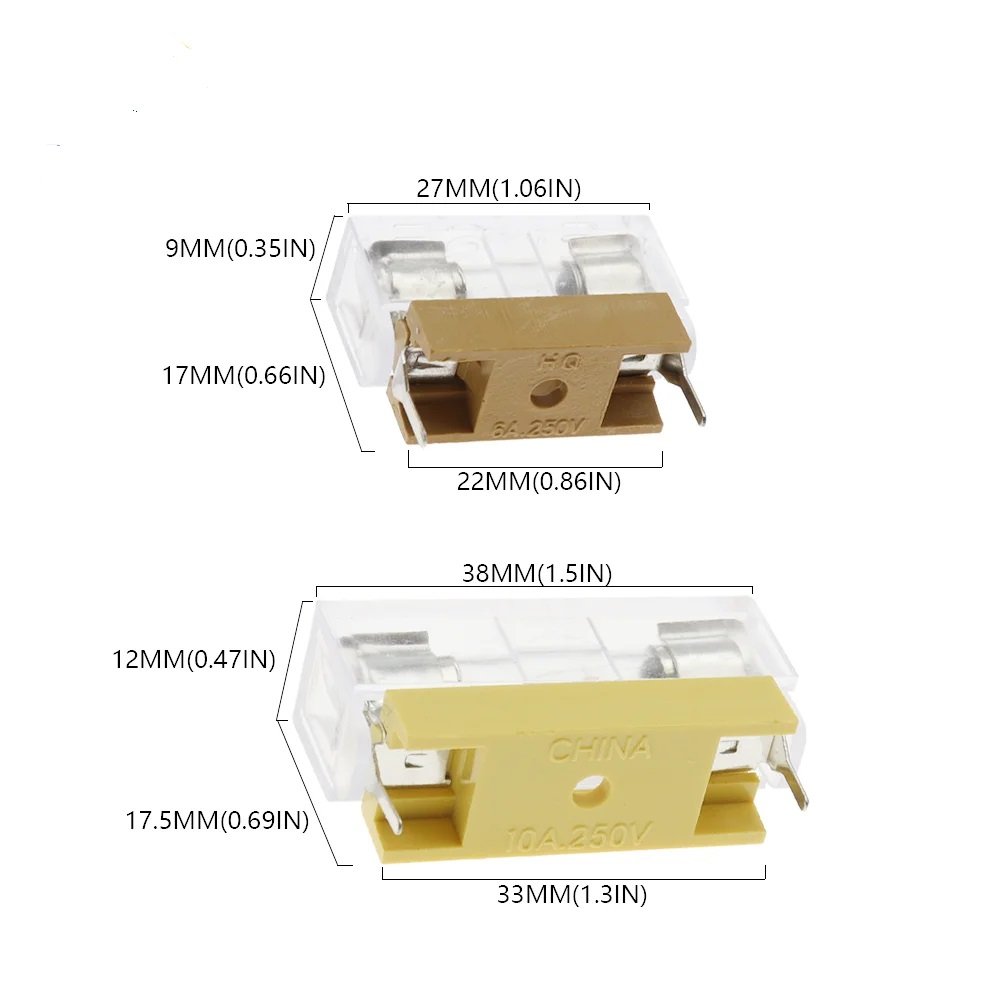

📐 Dimensions typiques

🔹 Modèle pour fusible 5×20 mm :

Longueur totale : 22–25 mm
Hauteur PCB : ~10 mm
Entraxe de soudure : 18–20 mm
Diamètre interne : Ø5 mm

🔸 Modèle pour fusible 6×30 mm :

Longueur totale : 32–35 mm
Hauteur PCB : ~12 mm
Entraxe de soudure : 26–28 mm
Diamètre interne : Ø6.3 mm

📌 Certains modèles disposent d’un couvercle à clip pour sécuriser le fusible en place.

🧩 Applications courantes

Domaine	Utilisation
🧰 Électronique générale	Protection de circuits imprimés
🔌 Alimentation AC/DC	Intégration de fusibles 250V dans circuits
💡 Éclairage LED / néons	Sécurité contre court-circuits
📻 Audio, Hi-Fi, multimédia	Protection contre surintensité
🏠 Appareils domestiques	Remplaçable rapidement, maintenance simplifiée
