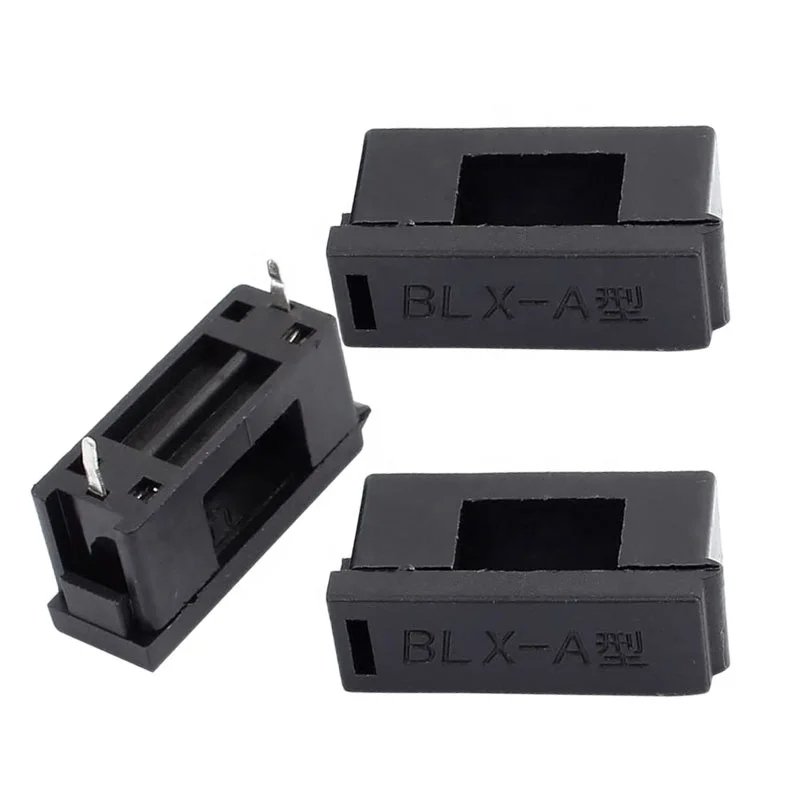

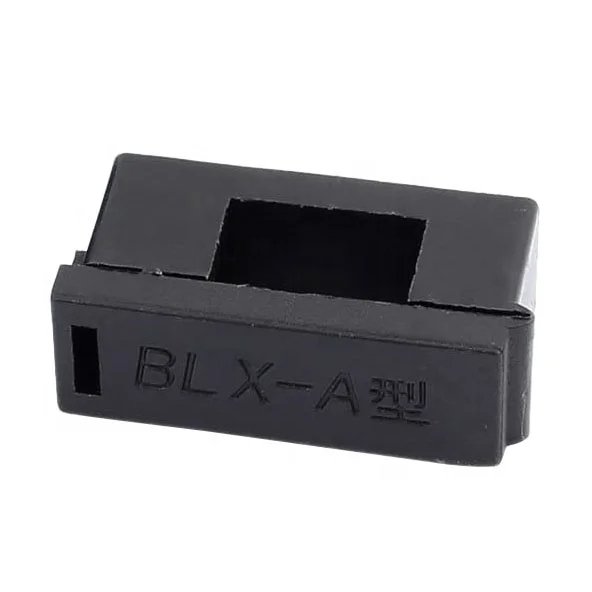

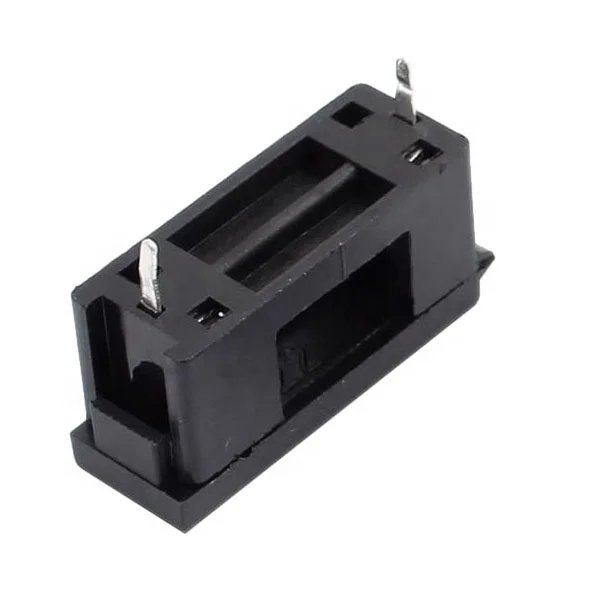

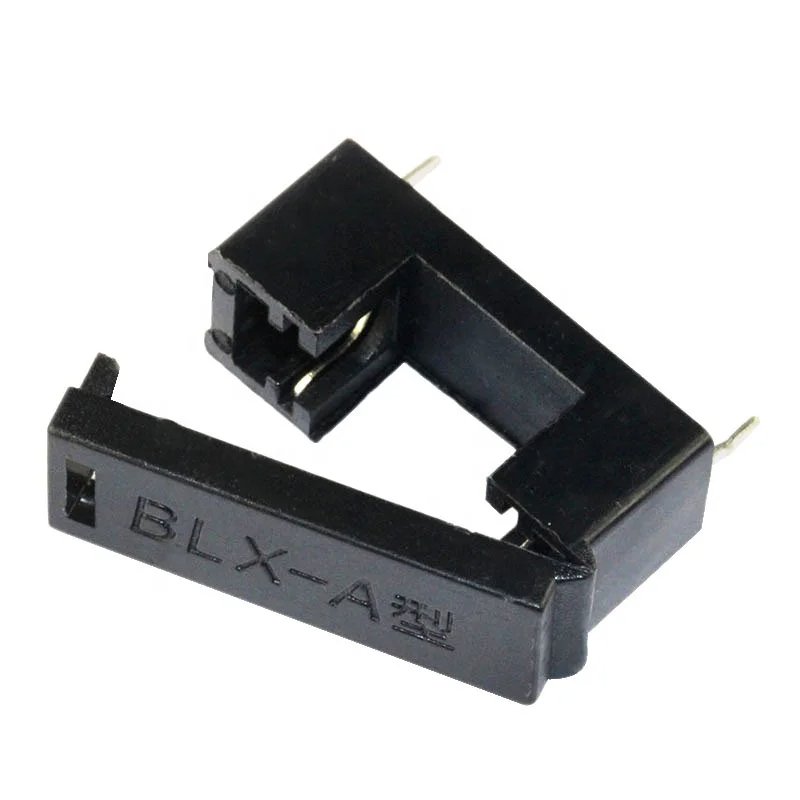

Le porte-fusible BLX-A est conçu pour être monté directement sur un circuit imprimé (PCB). Il accepte les fusibles standards 5×20 mm, qu’ils soient à action rapide (F) ou temporisée (T). Il est largement utilisé dans les alimentations, équipements audio, domotique, dispositifs industriels, etc.

📊 Caractéristiques Techniques

Paramètre	Valeur
Format fusible	Ø5 mm × 20 mm
Tension maximale	250 V AC
Courant maximal	Jusqu’à 6.3 A (selon le fusible utilisé)
Type de montage	Sur PCB (traversant, à souder)
Matériau du boîtier	Thermoplastique résistant à la chaleur
Matériau des contacts	Cuivre étamé ou nickelé
Température d’utilisation	-40°C à +85°C
Conformité	RoHS, CE, UL / IEC 60127-6

📐 Dimensions typiques (BLX-A)

Paramètre	Valeur
Longueur totale	~22 mm
Largeur	~7.5 mm
Hauteur	~8 mm
Entraxe des pattes	~20 mm
Diamètre interne	~5.2 mm

📌 Existe aussi en variantes fermées ou clipsées.

🧩 Applications types

Domaine	Utilisation
🔌 Alimentation AC/DC	Protection contre surintensités
🖥️ Appareils électroniques	Sécurité intégrée sur carte PCB
🔊 Audio/vidéo	Prévention des courts-circuits
⚙️ Équipements industriels	Systèmes de contrôle, petits moteurs
🧪 Cartes de développement	Tests et prototypes

✅ Avantages du BLX-A

🔧 Montage simple sur PCB (2 pattes soudables)
🧲 Compatible avec tous les fusibles 5×20 mm (rapide/lent)
🧩 Compact et fiable
🔍 Possibilité d’inspection facile si associé à fusible en verre
🔁 Fusible remplaçable sans dessouder le support

Sold out

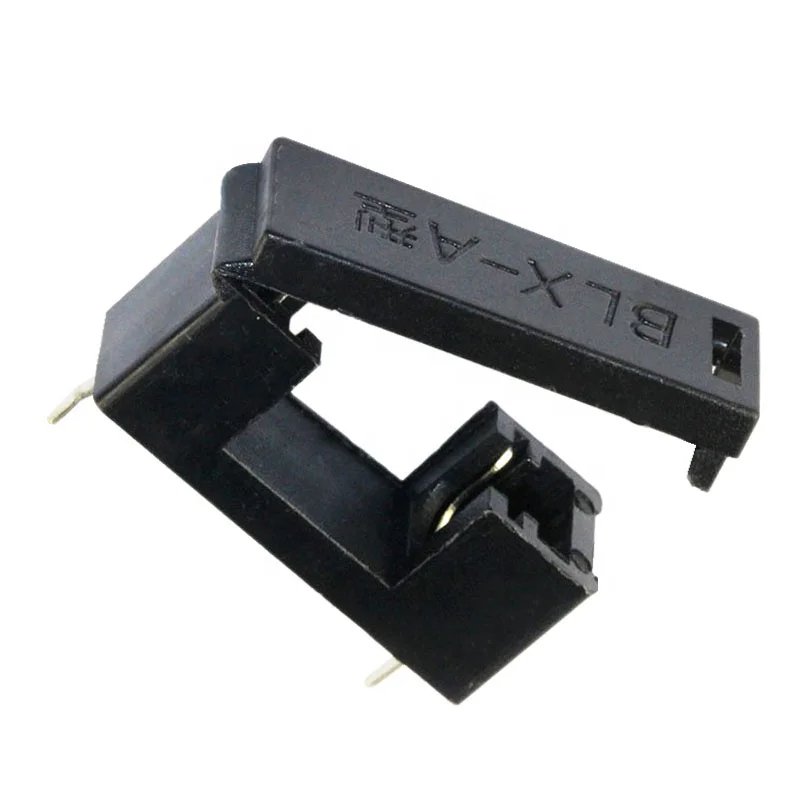

Porte-Fusible PCB BLX-A – Format 5×20 mm – Image 1

Porte-Fusible PCB BLX-A – Format 5×20 mm – Image 2

Click to enlarge

Porte-Fusible PCB BLX-A – Format 5×20 mm

Porte-Fusible PCB BLX-A – Format 5×20 mm – Image 3

Porte-Fusible PCB BLX-A – Format 5×20 mm

Name: Porte-Fusible PCB BLX-A – Format 5×20 mm
SKU: 43088
Availability: OutOfStock

د.ج 100

📌 EMPLACEMENT : PO75

Rupture de stock
