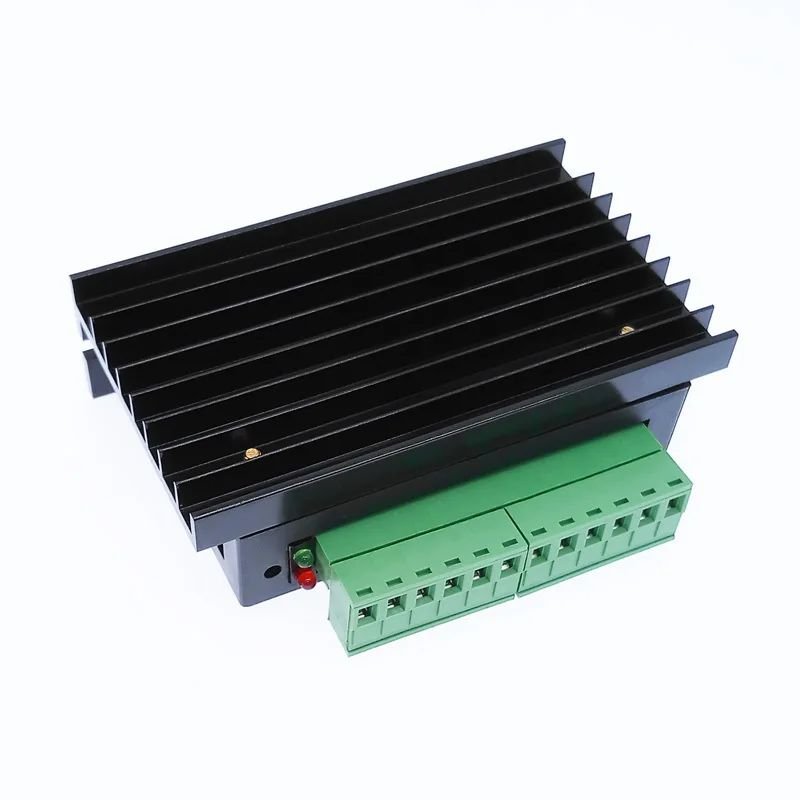

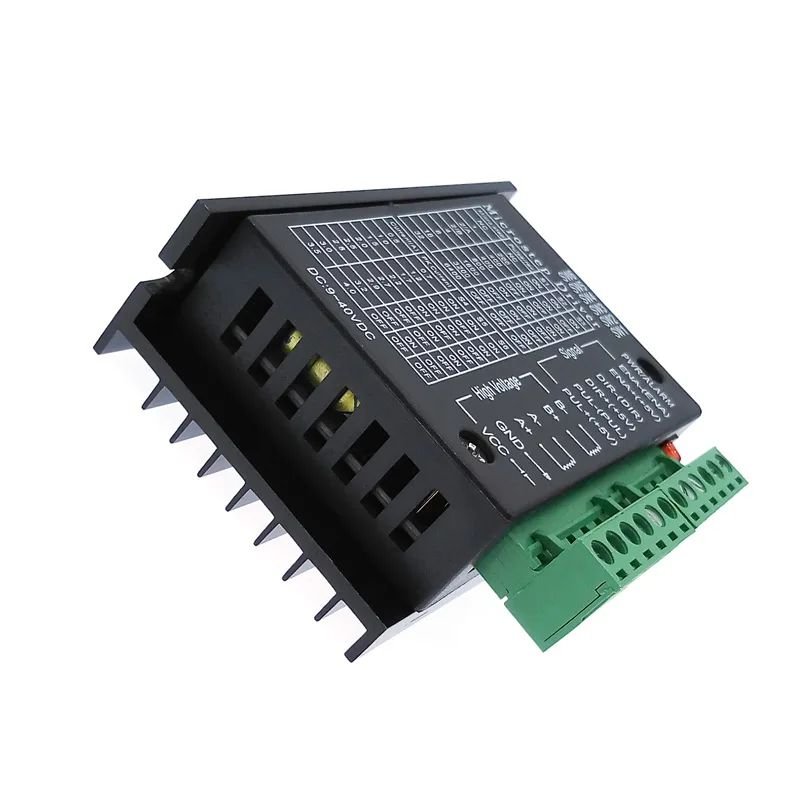

🌀 Pilote Moteur Pas à Pas TB6600 (Amélioré 4.0A / 32 Micro-Pas)
Pour moteurs NEMA 17, 23 et 34 (42/57/86) – Compatible CNC, imprimantes 3D, robots
🎯 Présentation Générale
Le TB6600 est un pilote de moteur pas à pas basé sur le contrôleur Toshiba TB6600HG. Il permet un pilotage précis et puissant de moteurs pas à pas bipolaires (NEMA 17, 23, voire 34) jusqu’à 4A. Très utilisé dans les machines CNC, imprimantes 3D, et projets robotiques nécessitant force et précision.
📐 Caractéristiques Techniques
| 🔧 Spécification | 📊 Détail |
|---|---|
| ✅ Modèle | TB6600 (version améliorée) |
| 🔌 Tension d’alimentation | 9V à 42V DC |
| ⚡ Courant de sortie | 0.5A à 4.0A (réglable par DIP switch) |
| 🌀 Micro-pas | Jusqu’à 32 micro-pas |
| 🎯 Compatibilité moteurs | NEMA 17, NEMA 23, NEMA 34 |
| 🔄 Type moteur | Pas à pas bipolaire (4 fils) |

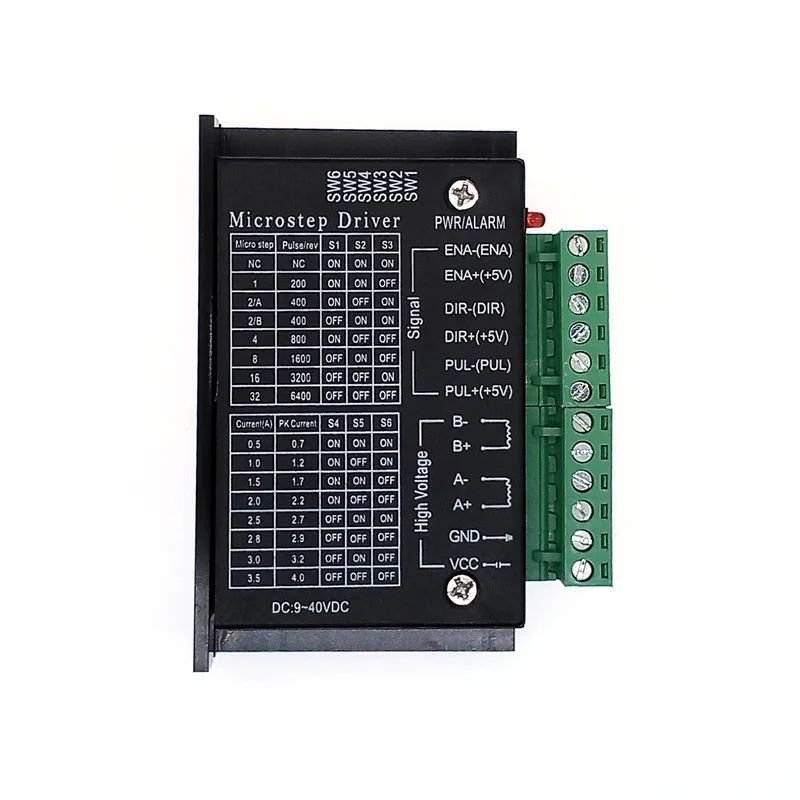

| 🔗 Interface de commande | DIR (direction), PUL (pulse), ENA (enable) |
| 🧠 Tension logique d’entrée | 3.3V à 24V compatible TTL (Arduino, PLC, etc.) |
| 🔥 Protection intégrée | Surchauffe, surintensité, court-circuit |

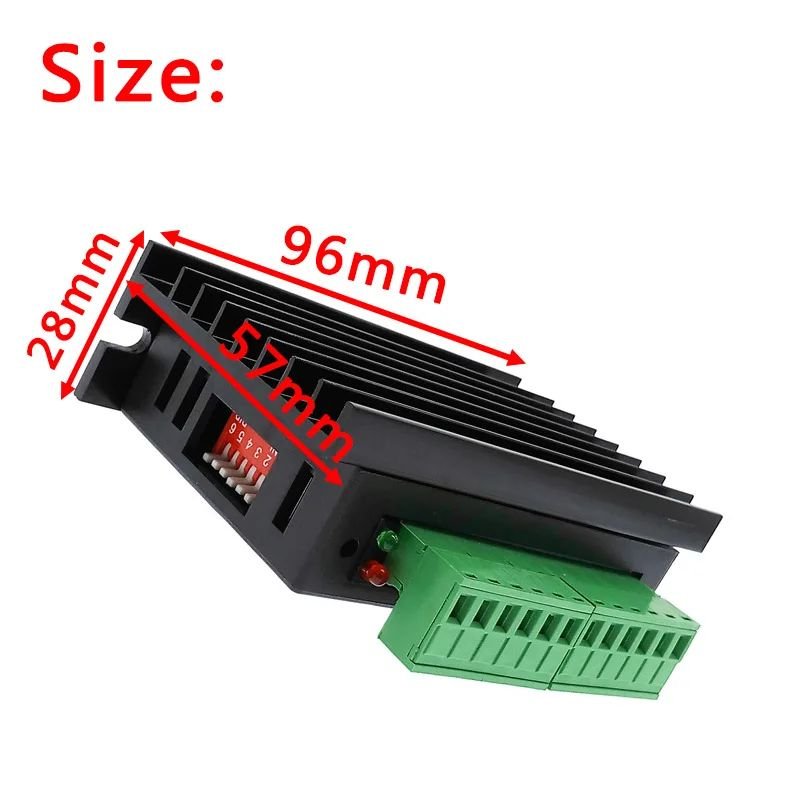

| 📏 Dimensions | ~96 x 56 x 33 mm |
🟩 Avantages
✅ Haute compatibilité avec moteurs puissants
✅ Contrôle très précis avec 32 micro-pas
✅ Protection thermique, surintensité et court-circuit
✅ Supporte de larges plages de tension (jusqu’à 42V)
✅ Interface compatible Arduino / ESP / PLC / MACH3
🧠 Applications
🔹 Machines CNC (fraiseuses, découpe laser)
🔹 Imprimantes 3D grandes tailles
🔹 Tête robotisée ou bras automatisé
🔹 Machines de gravure/découpe
🔹 Tours et fraiseuses contrôlées par Arduino ou Mach3
🔹 Robots de puissance nécessitant couple élevé
✅ Conclusion
Le TB6600 est un excellent choix pour les projets nécessitant précision, puissance et fiabilité. Il est largement utilisé dans les machines industrielles DIY ou semi-pro, compatible avec de nombreux moteurs et plateformes de contrôle.
