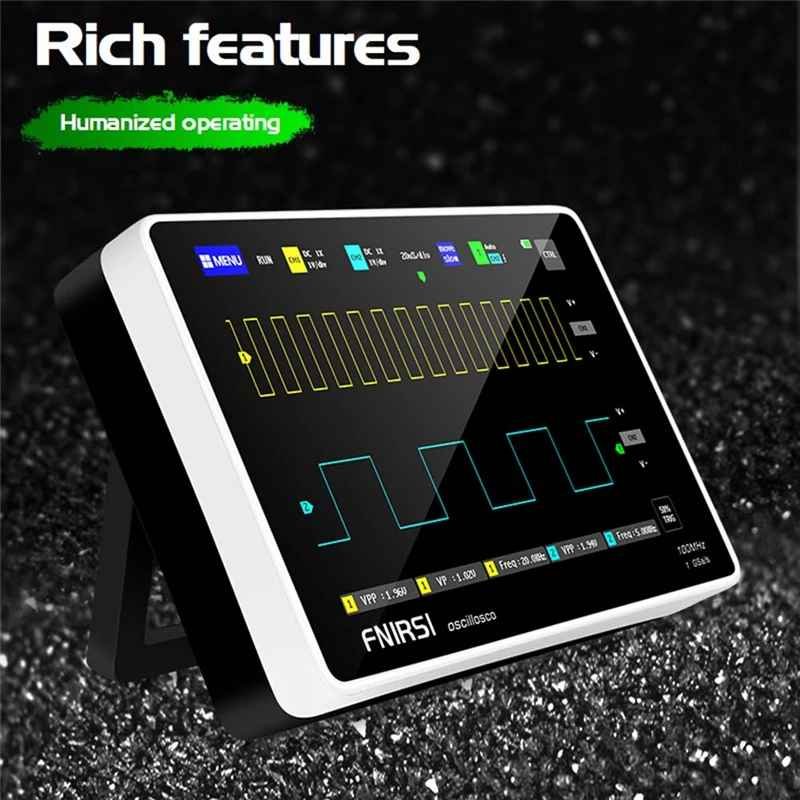

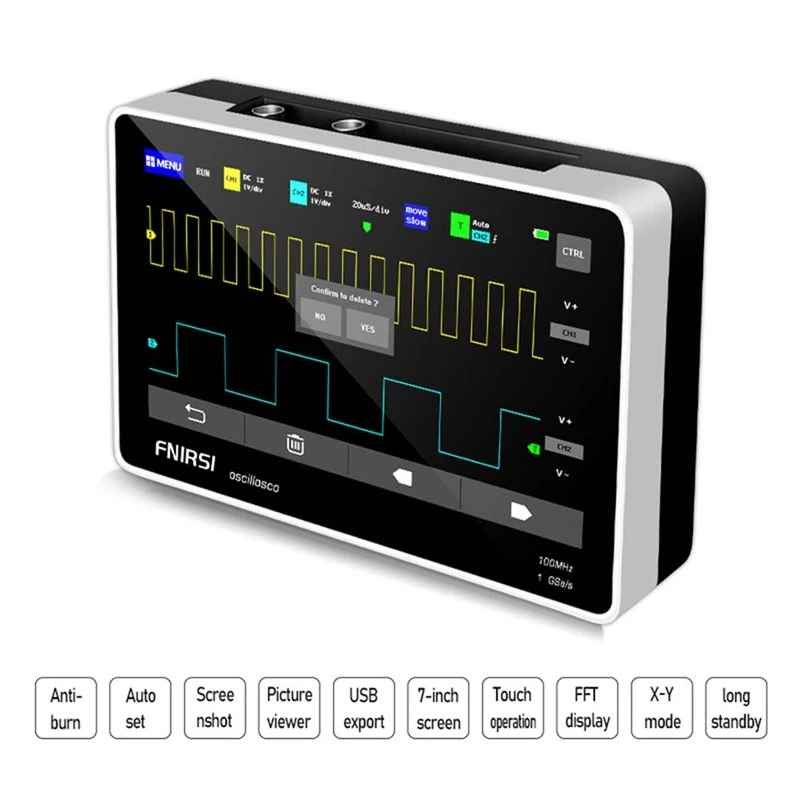

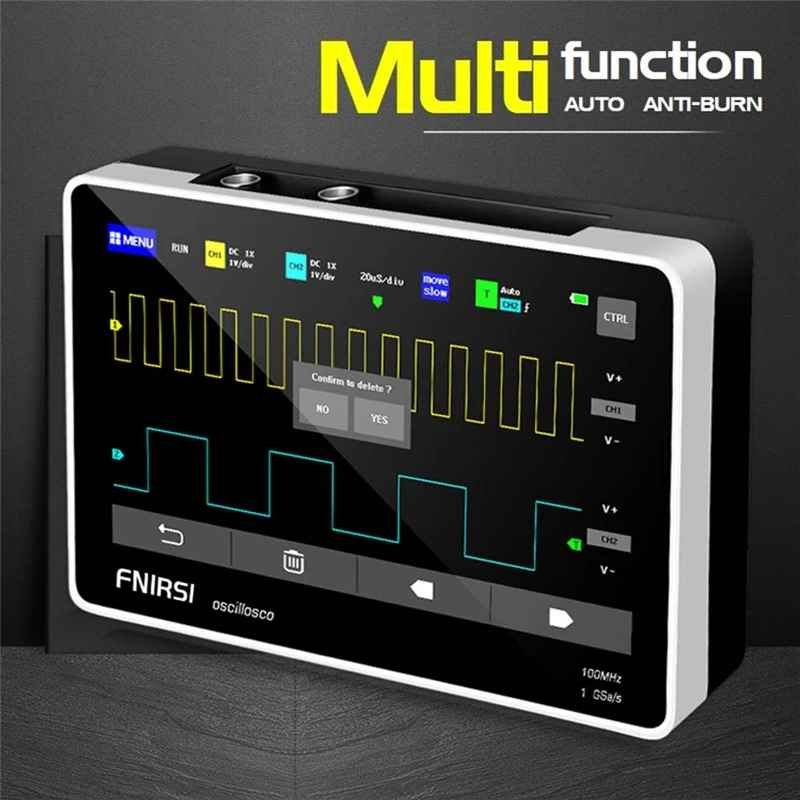

🎛️FNIRSI-1013D Tablette Oscilloscope numérique double canal
د.ج 40000
📌 EMPLACEMENT : AA02
1 en stock
Description
Le FNIRSI 1013D est un oscilloscope numérique portable offrant un excellent rapport qualité-prix. Il convient parfaitement aux applications de dépannage, d’apprentissage et de projets électroniques nécessitant un outil compact et efficace. Pour un usage professionnel intensif, des modèles plus avancés pourraient être envisagés.
🔧 FNIRSI-1013D – Oscilloscope Numérique Portable à Double Canal 🔧
🟢 Double canal | 🔵 Écran tactile 7″ | 🟣 1 GSa/s | 🟠 100 MHz (théorique) | 🔋 Batterie 6000 mAh
🧰 CONTENU DE LA BOÎTE
| 📦 Contenu | ✔ Inclus |
|---|---|
| 🖥️ Oscilloscope FNIRSI-1013D | ✔ Oui |
| ⚡ 2 sondes 100 MHz (1X/10X) | ✔ Oui |
| 🔌 Câble USB-C | ✔ Oui |
| 🔋 Chargeur secteur | ✔ Oui |
| 📘 Manuel d’utilisation | ✔ Oui |
⚙️ SPÉCIFICATIONS TECHNIQUES
| 📌 Paramètre | 🔍 Détail |
|---|---|
| 🔄 Nombre de canaux | 🟢 2 (CH1 et CH2) |
| 📶 Bande passante | 🔵 100 MHz (réel ≈ 20 MHz efficace) |
| 🧠 Échantillonnage | 🟣 1 GSa/s (temps réel) |
| 📏 Plage verticale | 🔴 50 mV/div à 500 V/div |
| 🕒 Base de temps | 🔵 10 ns/div à 50 s/div |
| ⚠️ Entrée max tension | ⚠ ±40 V (sonde 1X), ±400 V (10X) |
| 🧮 Mémoire tampon | 🟠 240 Ko |
| 📺 Écran | 🟣 Tactile 7″, 800×480, couleur LCD |
| ✍️ Fonctions avancées | FFT, XY (Lissajous), mesures automatiques |
| 🧲 Déclenchement | Auto / Normal / Single (montant ou descendant) |
| 💾 Stockage interne | 1 Go (formes d’ondes + captures d’écran) |
| 🔋 Batterie | 6000 mAh (USB-C) – jusqu’à 4h d’autonomie |
| ⚖️ Poids | 650 g environ |
| 📐 Dimensions | 184 × 124 × 50 mm |
🎯 FONCTIONS CLÉS
| ✅ Fonctionnalité | 💡 Description |
|---|---|
| 📡 Double affichage | Voir deux signaux en simultané |
| 👆 Écran tactile | Navigation par geste (pincement, zoom, etc.) |
| 💾 Mémoire intégrée | Jusqu’à 1000 formes d’onde & captures |
| 📊 Analyse FFT intégrée | Analyse spectrale d’un signal |
| 🔎 Cursors & auto-mesure | Vpp, Vavg, RMS, fréquence, période, etc. |
👍 AVANTAGES
🟢 + Très bon rapport qualité/prix
🔵 + Idéal pour le diagnostic embarqué ou la maintenance terrain
🟣 + Grand écran lisible, même en atelier
🟠 + Mode tactile réactif & simple à prendre en main
⚠️ LIMITATIONS À CONNAÎTRE
🔴 – Bande passante réelle limitée (~20 MHz)
🟡 – Interface simplifiée (pas de déclenchement complexe)
⚫ – Pas d’export direct vers PC en temps réel
🔍 IDÉAL POUR
✅ Dépannage électronique 📟
✅ Tests de microcontrôleurs (Arduino, STM32…) 🧠
✅ Analyse de signaux basse et moyenne fréquence 📉
✅ Réparation sur site ou atelier mobile 🧰
✅ Environnement éducatif / démonstration 🎓
