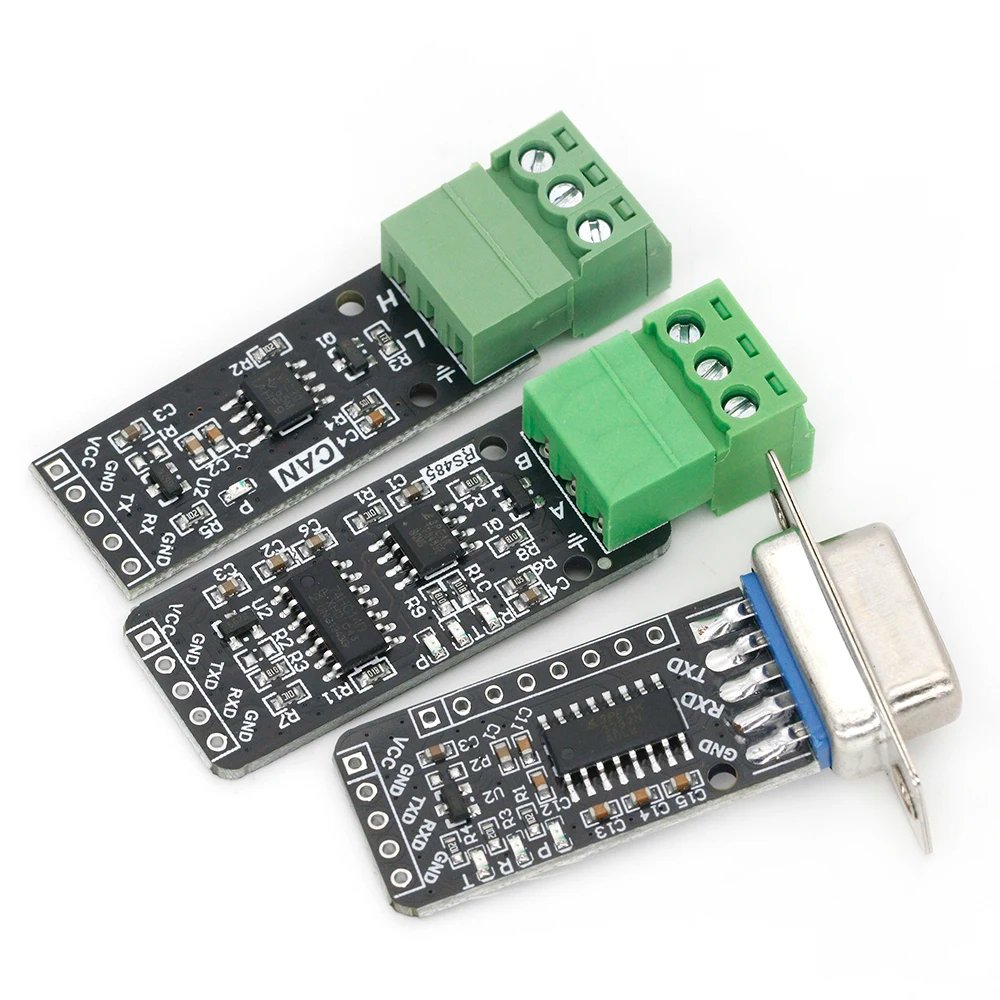

⚙️ Modules de Communication Industrielle TTL – RS485 / CAN / RS232

Ces modules assurent la conversion fiable entre signaux TTL (Arduino, STM32, ESP32…) et les principaux protocoles de communication industriels longue distance : RS485, CAN-BUS et RS232.
Ils garantissent une transmission stable, protégée contre le bruit et adaptée aux environnements exigeants 🔧.

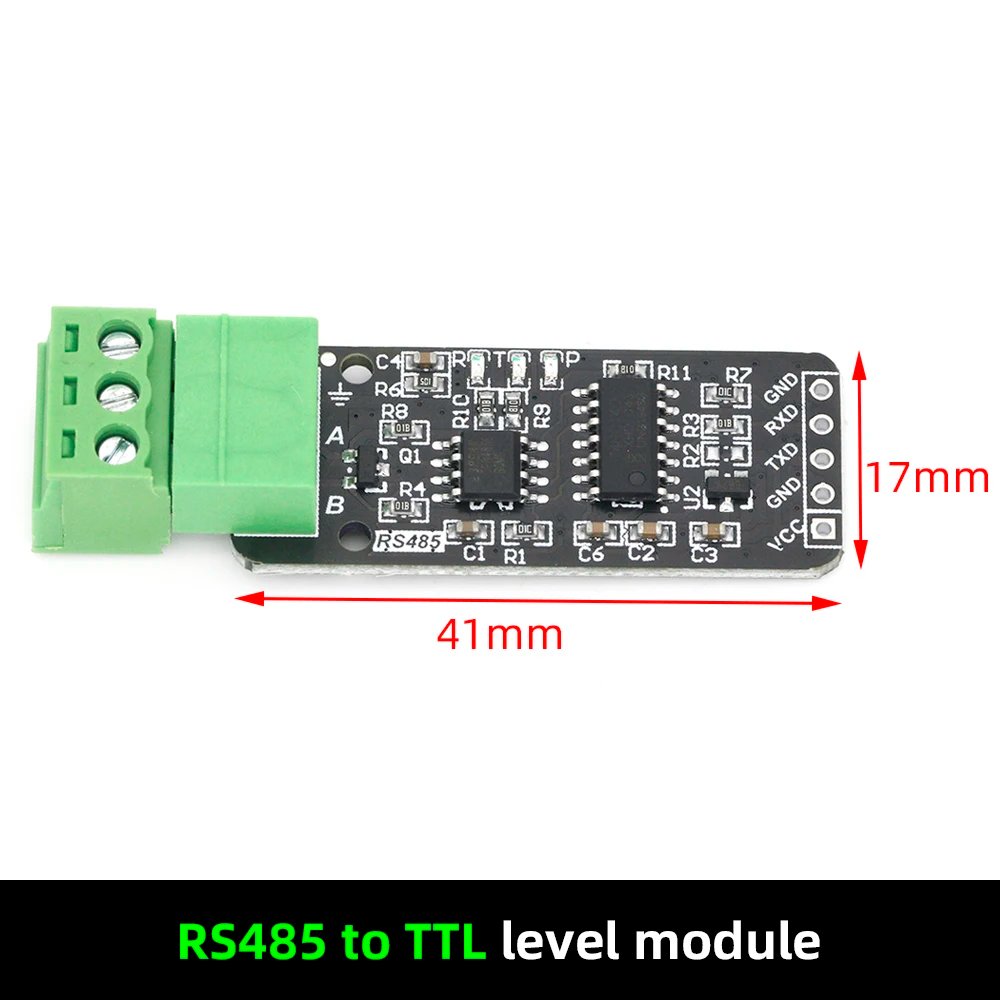

🟦 1️⃣ Module RS485 – TTL ↔ RS485 (MAX485 / SP3485)

📘 Description :

Le module RS485 convertit les signaux UART (TX/RX) d’un microcontrôleur vers la norme RS485 différentielle, permettant une communication longue distance jusqu’à 1200 mètres.
Basé sur le circuit intégré MAX485 (ou équivalent SP3485), il assure une transmission half-duplex à faible consommation.

📊 Caractéristiques Techniques

🌟 Avantages

✅ Transmission sur longue distance
✅ Résistant au bruit industriel
✅ Compatible avec Arduino, ESP32, STM32, Raspberry Pi
✅ Faible consommation d’énergie
✅ Idéal pour les réseaux Modbus RTU

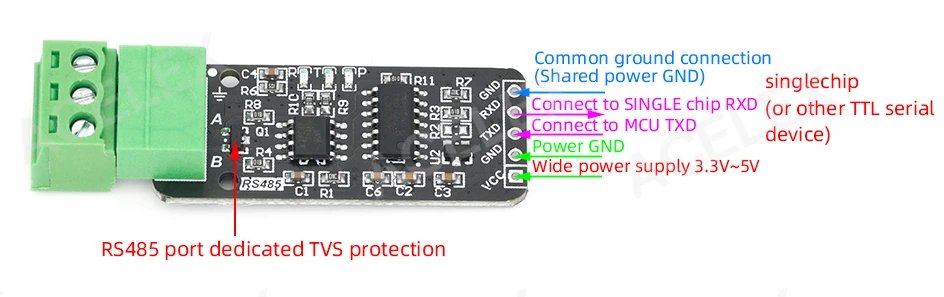

🔌 Exemple de Connexion (Arduino ↔ RS485)

⚙️ Applications

• Réseaux Modbus RTU

• Automatisation industrielle

• Capteurs distribués longue distance

• Contrôle de moteurs, panneaux solaires, compteurs intelligents

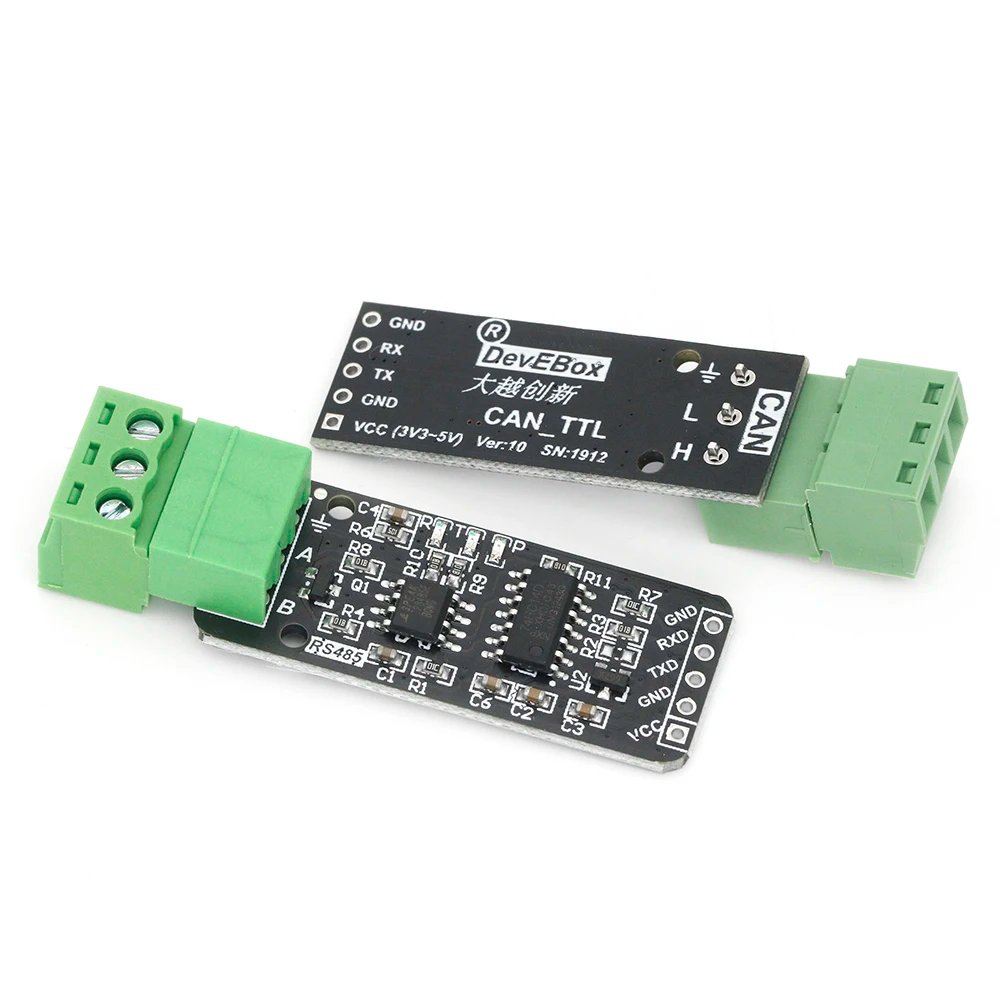

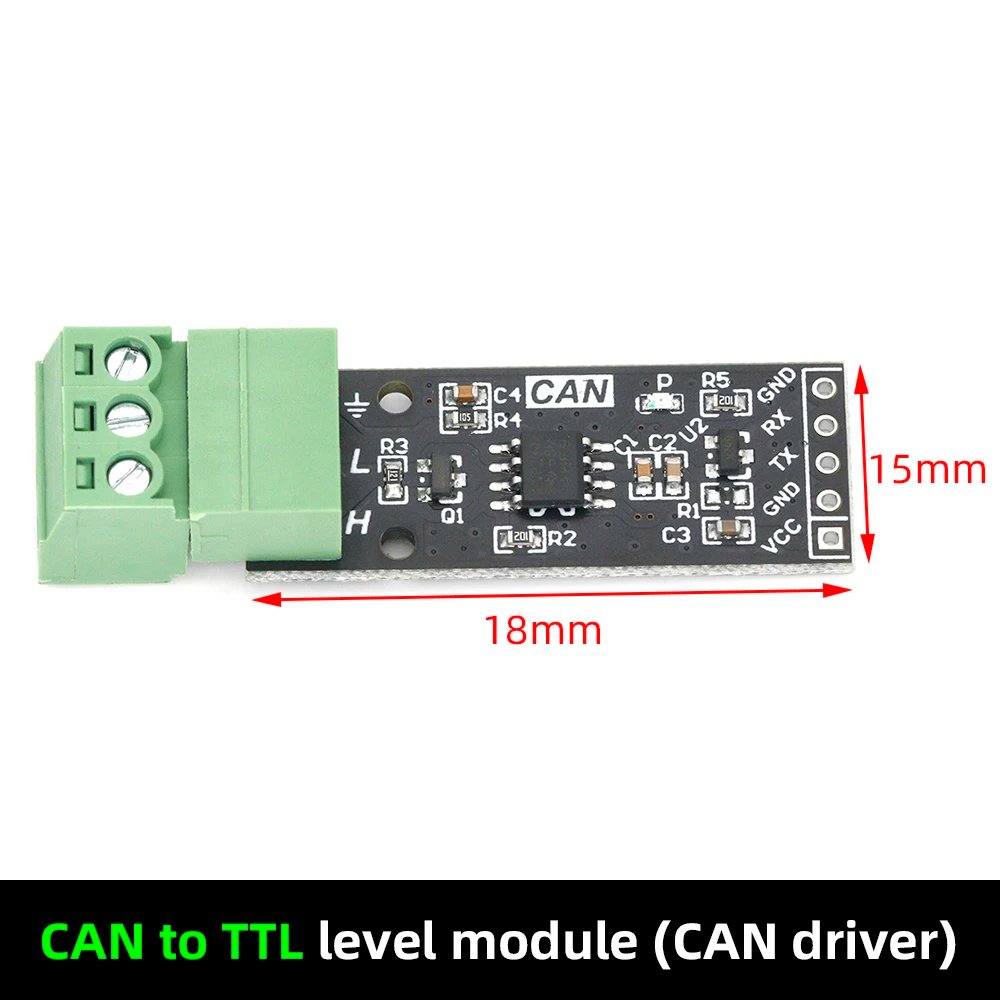

🟩 2️⃣ Module CAN-BUS – TTL ↔ CAN (MCP2551 / TJA1050)

📘 Description :

Ce module CAN est conçu pour convertir les signaux UART (TTL) en bus CAN, norme largement utilisée dans les véhicules et systèmes industriels.
Grâce au couple MCP2551 + TJA1050, il assure une communication robuste, rapide et tolérante aux interférences.

📊 Caractéristiques Techniques

🌟 Avantages

✅ Communication rapide et fiable
✅ Très faible taux d’erreur
✅ Résiste aux interférences électromagnétiques
✅ Connexion multi-nœuds (jusqu’à 120 appareils)
✅ Compatible Arduino, STM32, Teensy, ESP32

⚙️ Applications

• Automobile (bus CAN)

• Robotique et automatisation industrielle

• Systèmes embarqués et contrôle moteur

• Capteurs de réseau CAN

🔌 Schéma de câblage simple

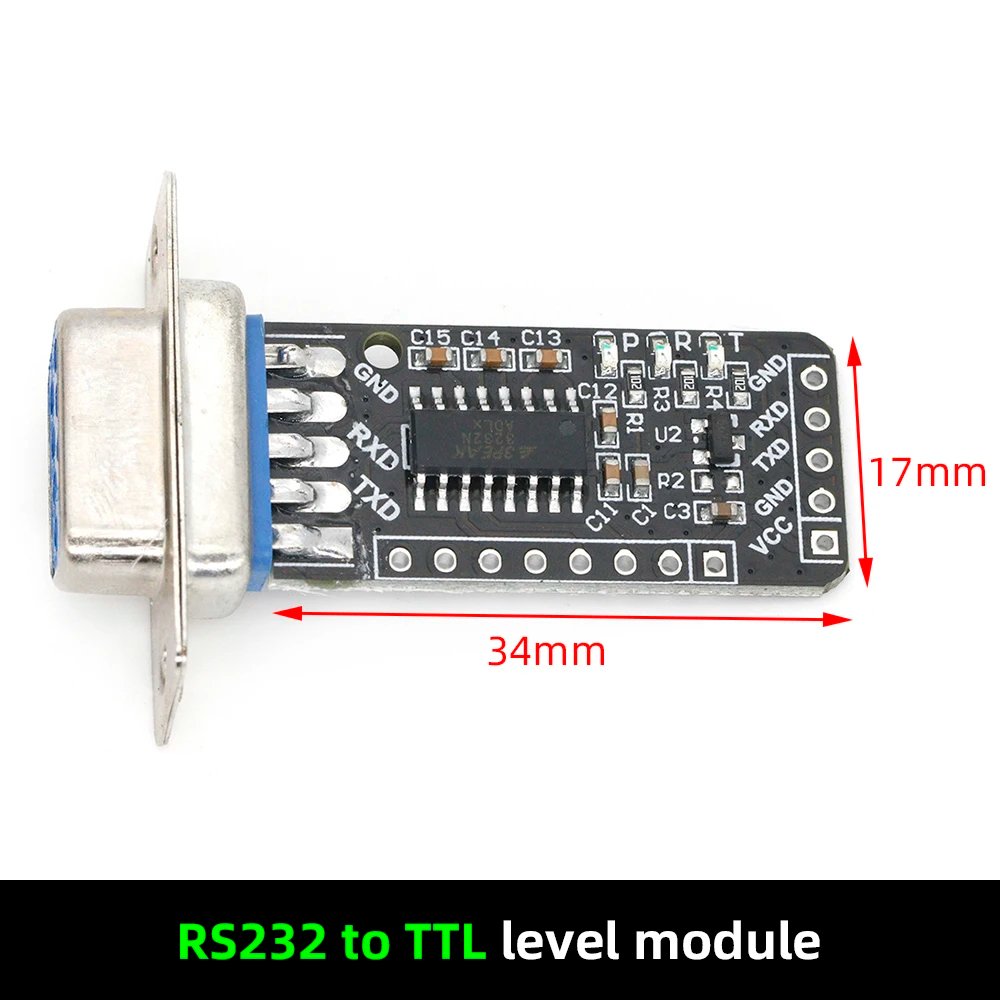

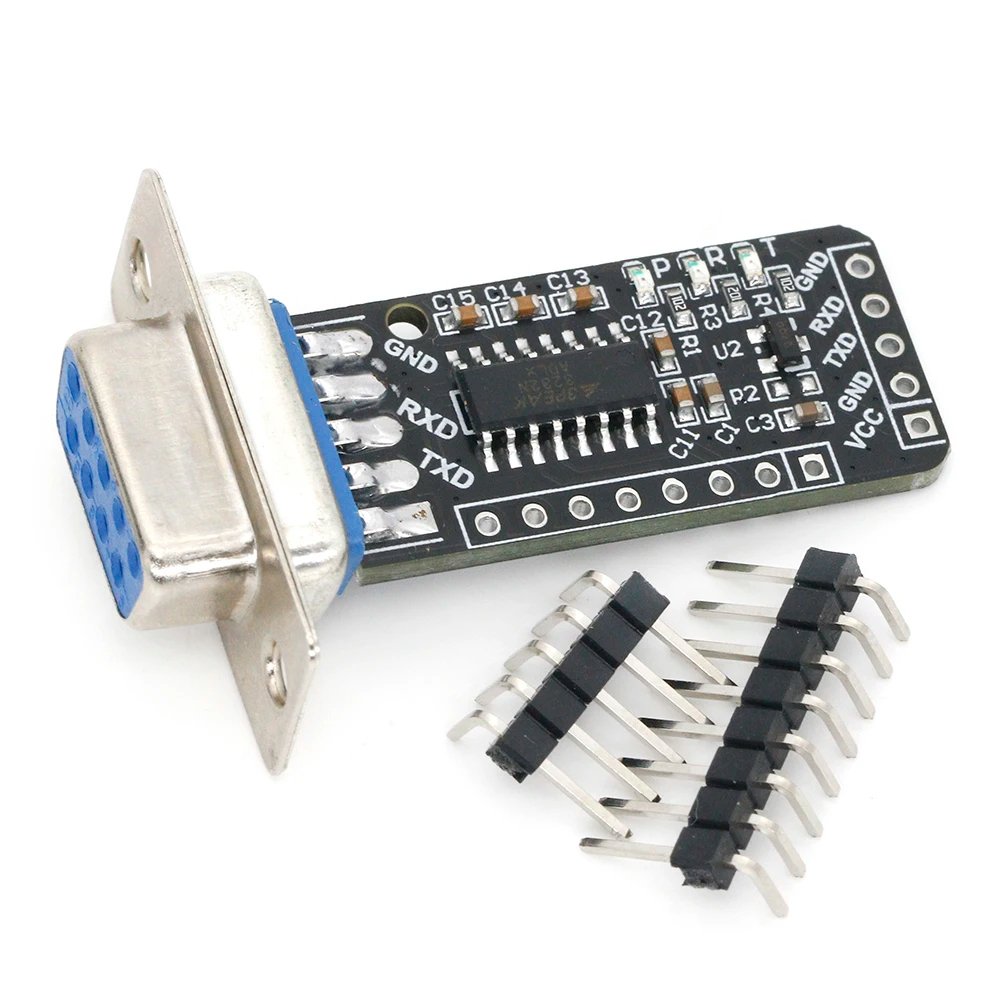

🟨 3️⃣ Module RS232 – TTL ↔ RS232 (MAX232)

📘 Description :

Ce module permet la conversion RS232 ↔ TTL, idéal pour connecter un microcontrôleur à un PC via port COM série.
Le circuit MAX232 intègre des condensateurs de charge pour générer les niveaux ±12V requis par le standard RS232.

📊 Caractéristiques Techniques

🌟 Avantages

✅ Communication directe avec un PC
✅ Conversion fiable sans perte de données
✅ Compact et facile à utiliser
✅ Compatible avec adaptateurs USB-RS232
✅ Excellent pour le debug ou la programmation série

⚙️ Applications

• Connexion PC ↔ Arduino / ESP32

• Appareils industriels RS232 (modems, GPS, lecteurs de cartes)

• Analyseurs série, enregistreurs de données

• Configuration d’équipements réseau / IoT

🟥 🔚 Conclusion Générale

Les modules TTL vers RS485, CAN et RS232 sont des interfaces indispensables pour vos projets de communication industrielle, automobile et domotique.
Ils garantissent :

• Une transmission stable,

• Une compatibilité universelle (3.3V / 5V),

• Et une installation facile sur toutes les plateformes Arduino, ESP, STM, Raspberry Pi.

💡 Résumé global
