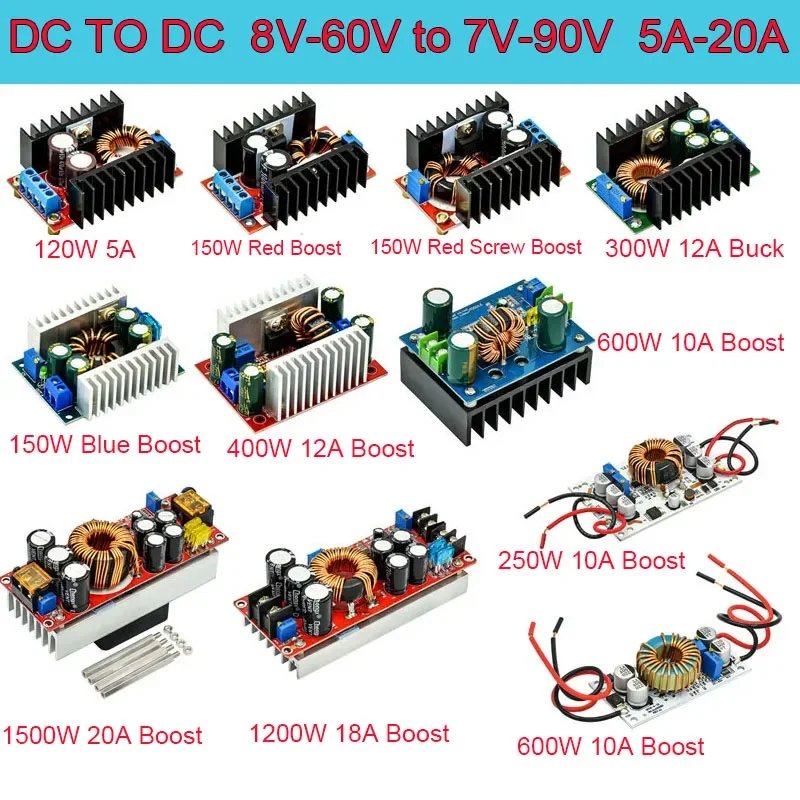

📘 Comparatif complet des modules Boost DC-DC de 150W à 1500W

🟦 Introduction

Les modules élévateurs de tension (DC-DC Boost Converter) permettent d’augmenter une tension continue d’un niveau inférieur vers un niveau supérieur tout en maintenant un rendement élevé.
Chaque modèle diffère par :
✔ la puissance
✔ le courant maximal
✔ la plage de tension d’entrée/sortie
✔ la présence du courant constant (CC)
✔ la dissipation thermique
✔ la taille et le poids

Ce guide présente tous les modèles de 150W à 1500W, avec tableaux, comparaison, avantages et applications.

🟧 Tableau Comparatif Global

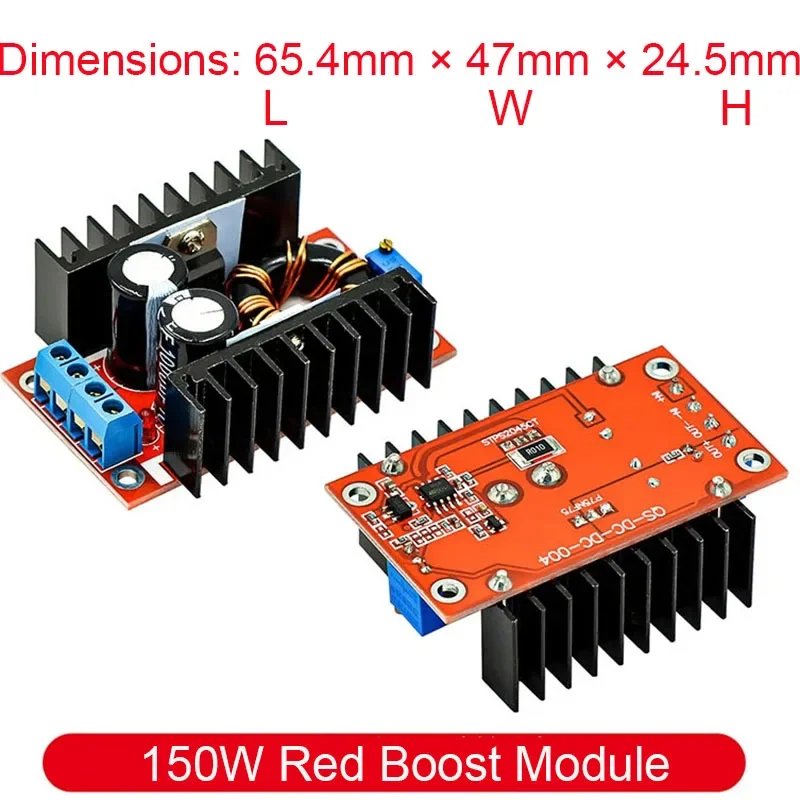

🔵 1 — Module Booster 150W (Rouge)

📋 Caractéristiques

🔵 2 — Module Booster 150W (Bleu)

📋 Caractéristiques

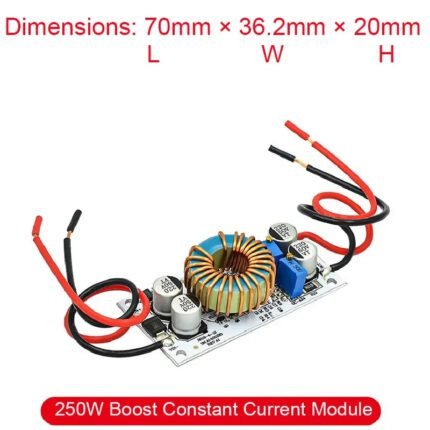

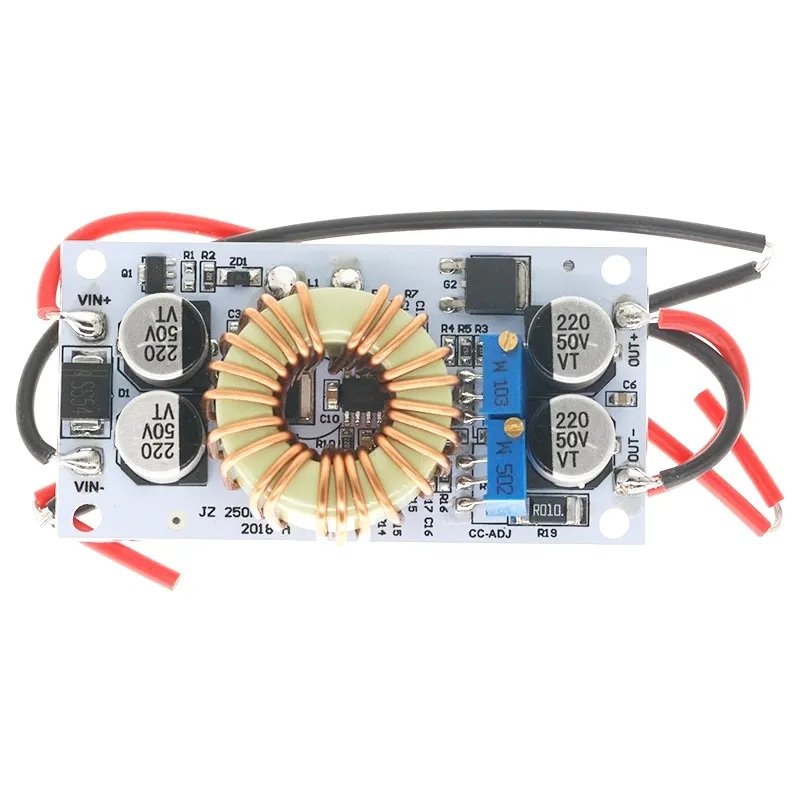

🔵 3 — Module Booster 250W

📋 Caractéristiques

🔵 4 — Module Booster 400W

📋 Caractéristiques

🔵 5 — Modules Booster 600W

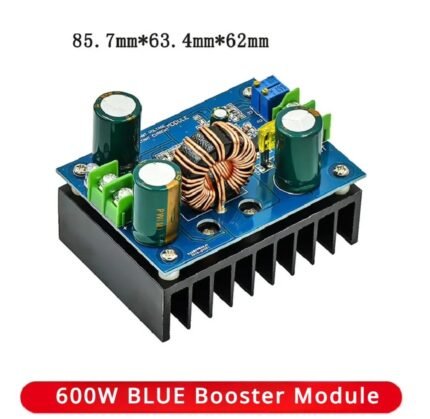

🟦 (A) 600W – Version Bleue

🟨 (B) 600W – Version Blanche (avec CC)

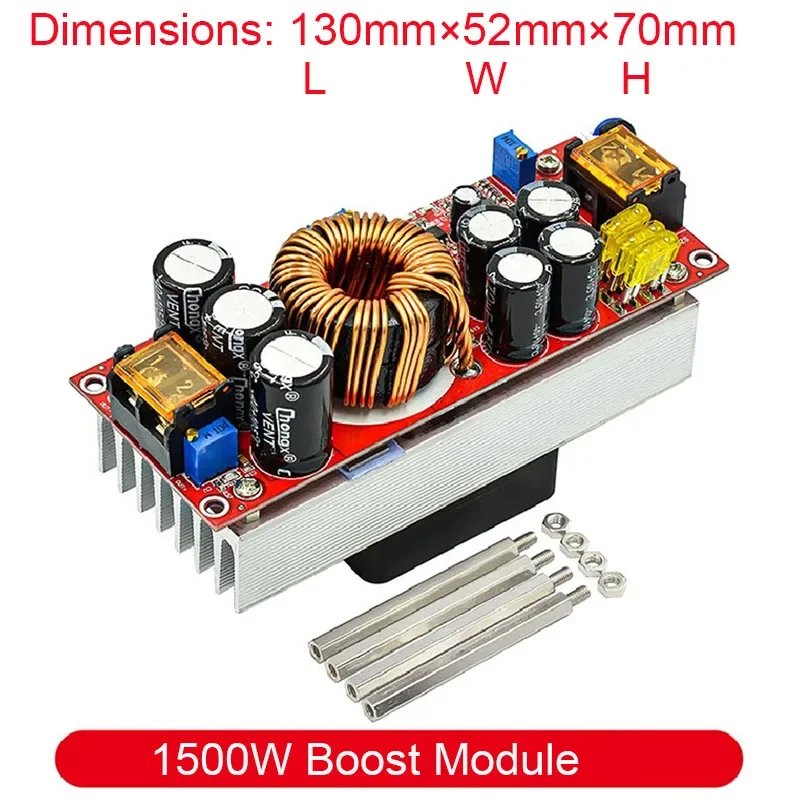

🔵 6 — Module Booster 1500W

📋 Caractéristiques

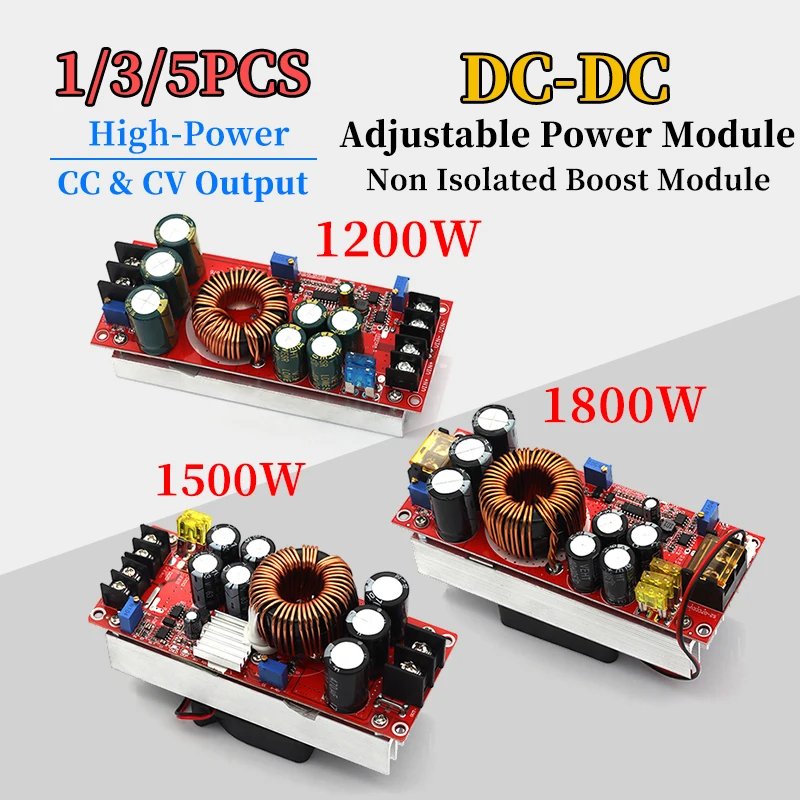

Ce sont bien des modules DC-DC Boost non isolés à régulation CC/CV (courant constant & tension constante).

👉 Ils augmentent une tension continue d’entrée vers une tension plus élevée en sortie.
👉 Entrée et sortie partagent la masse (non isolé).

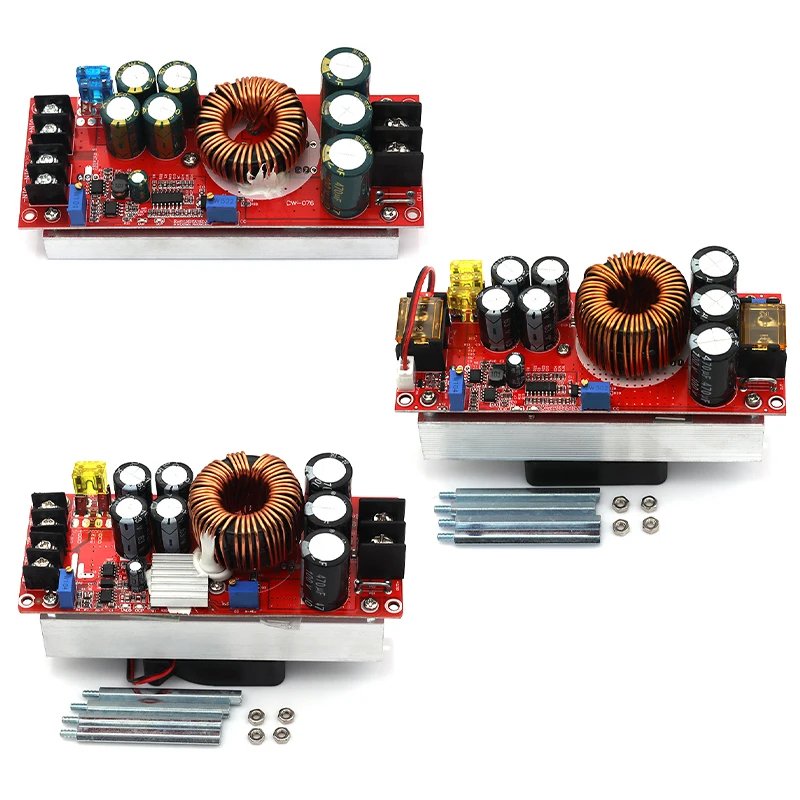

Sur les puissances annoncées (1200 / 1500 / 1800 W)

⚠️ Très important : ces valeurs sont des puissances crête théoriques, pas une puissance continue réaliste.

En pratique :

👉 Pour atteindre les valeurs max :

• Tension d’entrée élevée (48–60V)

• Refroidissement très sérieux

• Courants énormes côté entrée (et donc pertes + chauffe)

Détails techniques (avec réalité terrain)

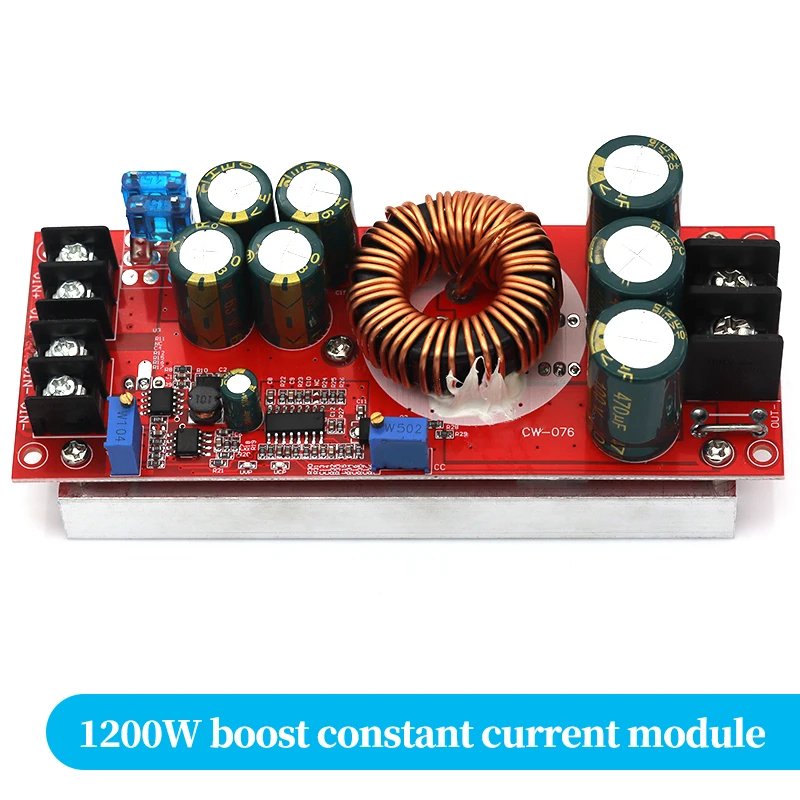

🔴 Modèle 1200W

• Entrée : ~8–60 V

• Sortie : ~12–80 V

• Courant entrée max : ~20 A (théorique)

• ✔️ Bien pour :

  • Alimentation réglable

  • LED haute puissance

  • Petits montages labo

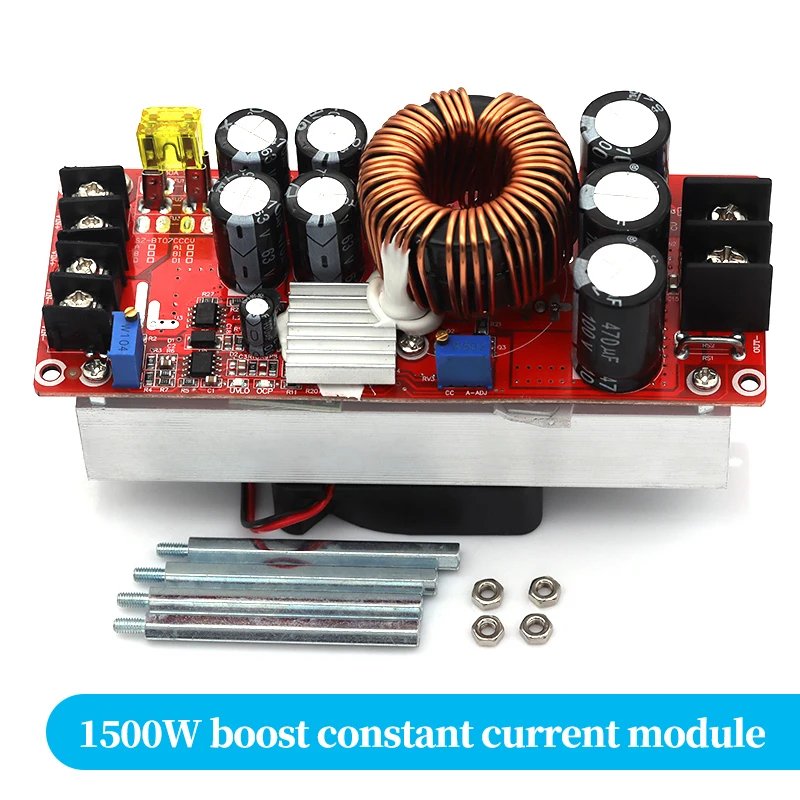

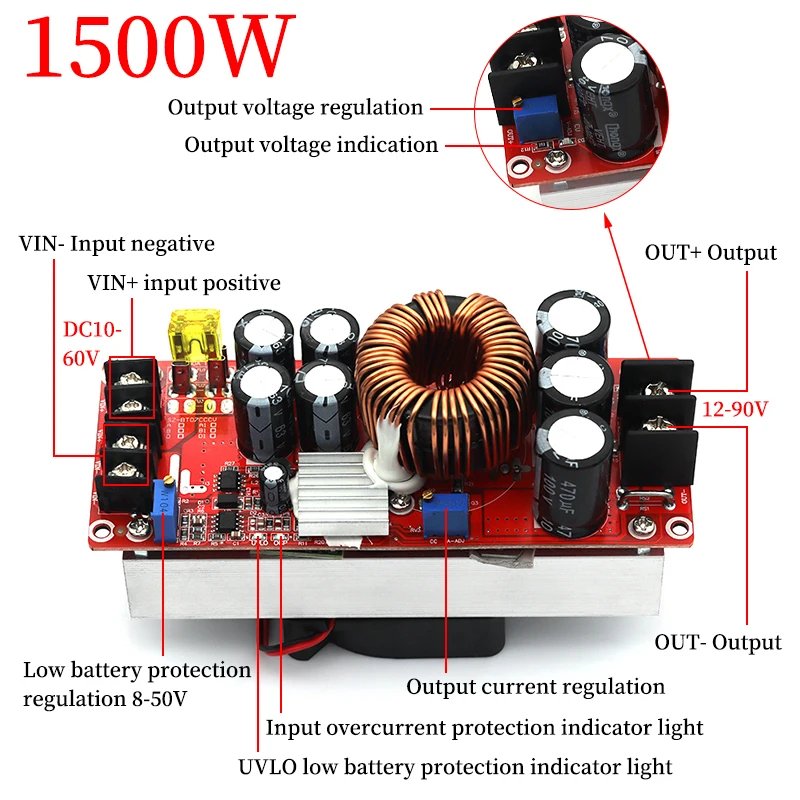

🔴 Modèle 1500W

• Entrée : ~10–60 V

• Sortie : ~12–90 V

• Courant max : ~30 A

• ✔️ Bon compromis puissance / taille

• Ventilateur souvent intégré (ou à ajouter)

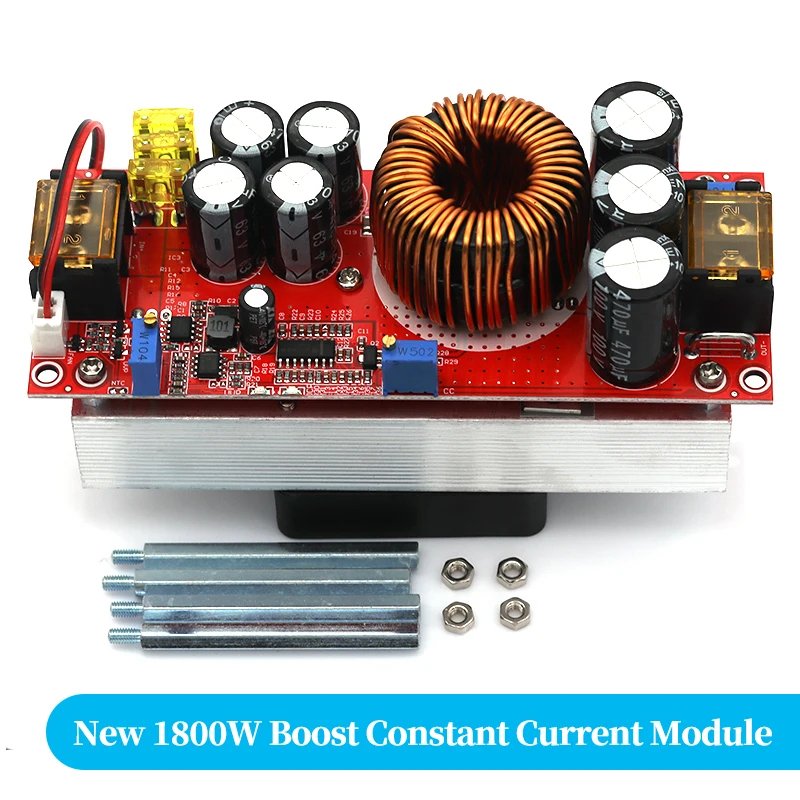

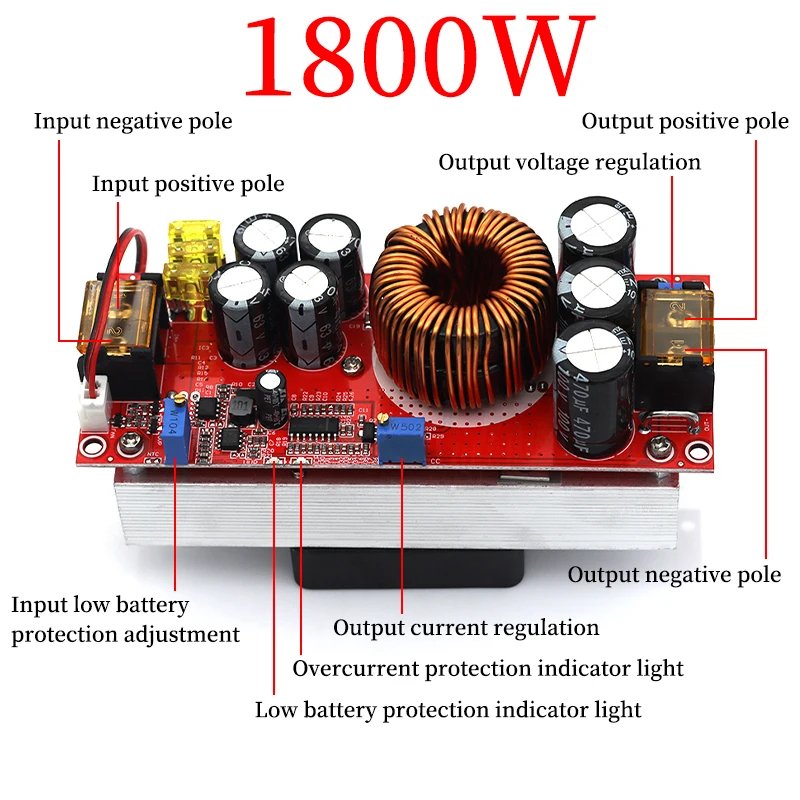

🔴 Modèle 1800W

• Entrée : ~10–60 V

• Sortie : ~12–90 V

• Courant max : ~40 A

• Rendement annoncé 98% → plutôt 92–95% réel

• ✔️ Pour :

  • Vélo électrique (boost tension batterie)

  • Chargeurs puissants

  • Alims DIY haute puissance

Régulation CC / CV (super important)

• CV (Constant Voltage) → tension fixe

• CC (Constant Current) → limite de courant

👉 Indispensable pour :

• Charger des batteries (Li-ion, LiFePO₄, plomb)

• Alimenter des LED puissantes

• Protéger un montage sensible

⚠️ Toujours régler :

1. Courant d’abord

2. Puis tension

Refroidissement (point critique 🔥)

Ces modules chauffent énormément.

✔️ Recommandé :

• Ventilateur actif en permanence

• Flux d’air réel (pas juste un petit ventilo décoratif)

• Pâte thermique correcte sous le dissipateur

• Éviter boîtier fermé

👉 Le ventilateur “intelligent” qui démarre à 60 °C = souvent trop tard

Protections (à ne pas surestimer)

En général :

• ✔️ Fusible

• ✔️ Limitation de courant

• ❌ Protection inversion de polarité pas toujours fiable

• ❌ Pas de vraie protection thermique interne

👉 Ajoute fusible externe + diode ou MOSFET de protection si montage sérieux.

Usages typiques (bons choix)

✅ Vélo électrique
✅ Systèmes solaires
✅ Alimentation de labo DIY
✅ LED haute puissance
✅ Chargeur batterie personnalisé

❌ À éviter :

• Applications critiques sans isolation

• Environnements fermés sans refroidissement

• Fonctionnement proche du max en continu

🟧 Tableau Comparatif Global

🟩 Applications recommandées

🟥 Différences essentielles

• Les modèles 250W, 400W et 600W blanc offrent un mode courant constant (CC) idéal pour LED haute puissance et batteries.

• Les modèles 150W rouges et bleus sont légers et compacts mais sans CC.

• La série 600W et 1500W est conçue pour des charges lourdes nécessitant beaucoup de courant.

• Le 1500W est le plus robuste : idéal pour projets industriels, moteurs, scooters électriques, panneaux solaires…

🟦 Conclusion

Les différents modules Booster couvrent une large gamme de besoins — du petit montage électronique jusqu’aux systèmes à haute puissance.
Le choix dépend principalement de :
✔ la tension d’entrée
✔ la tension souhaitée en sortie
✔ le courant nécessaire
✔ l’application (LED, moteur, batterie, inverter…)
