Présentation du produit

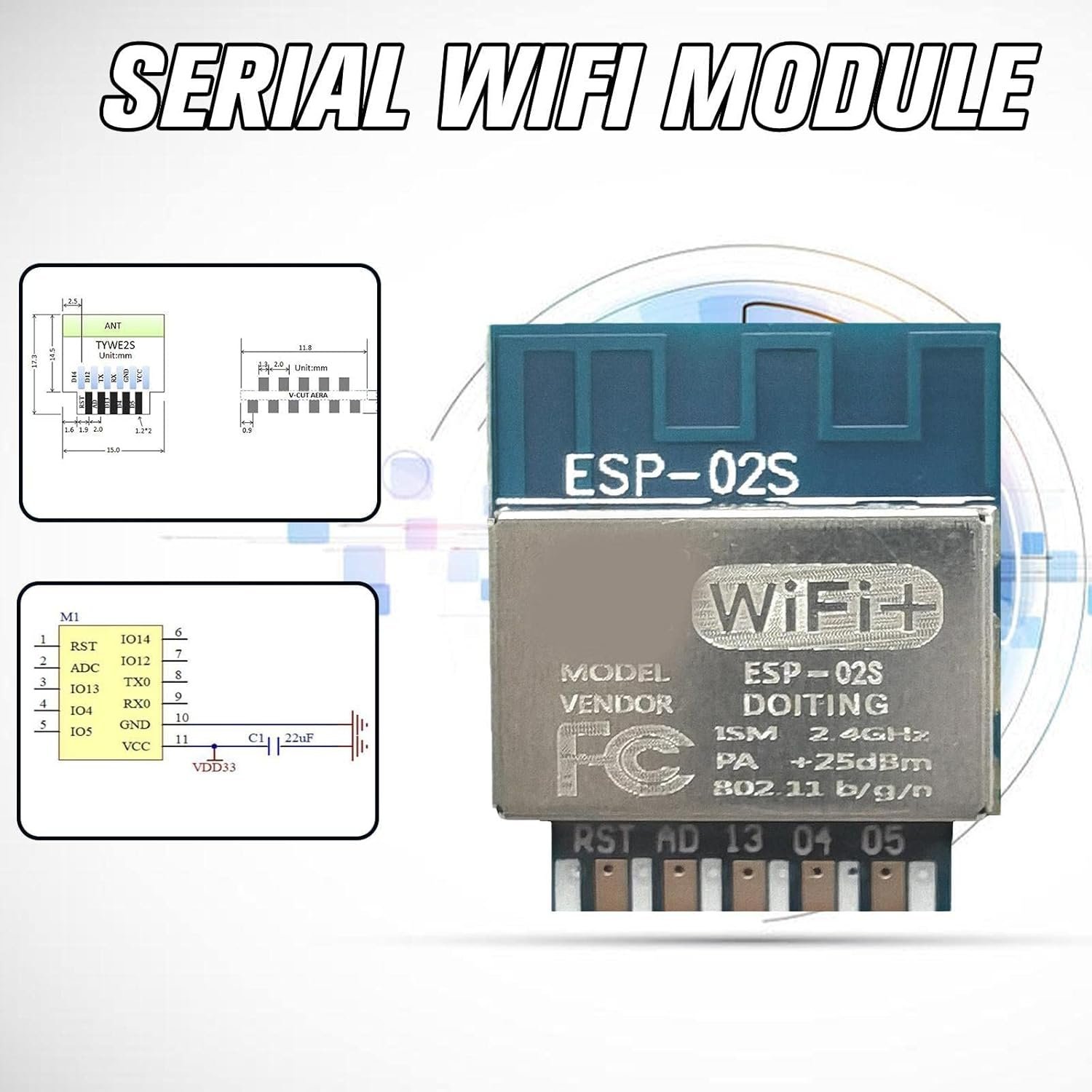

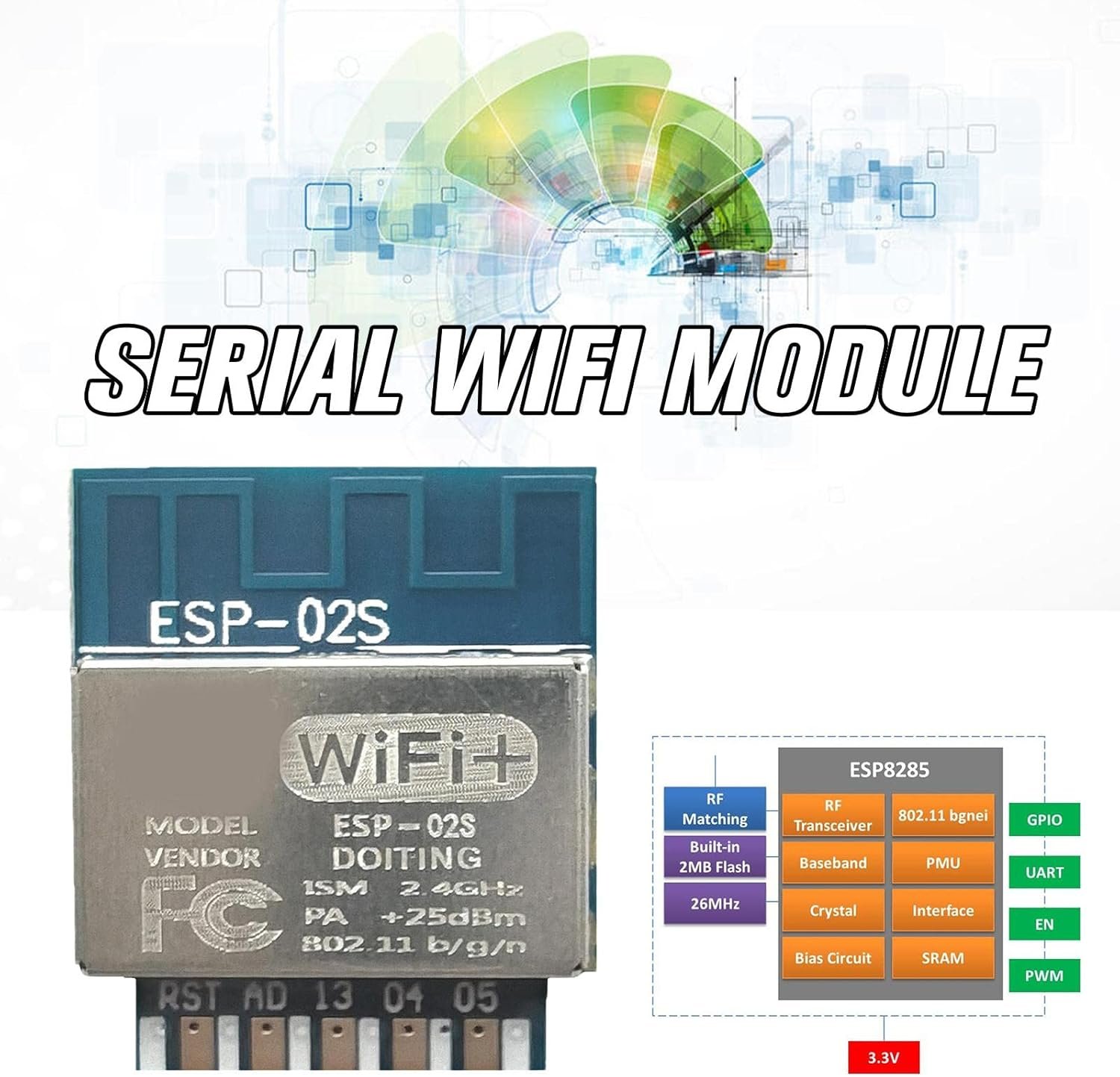

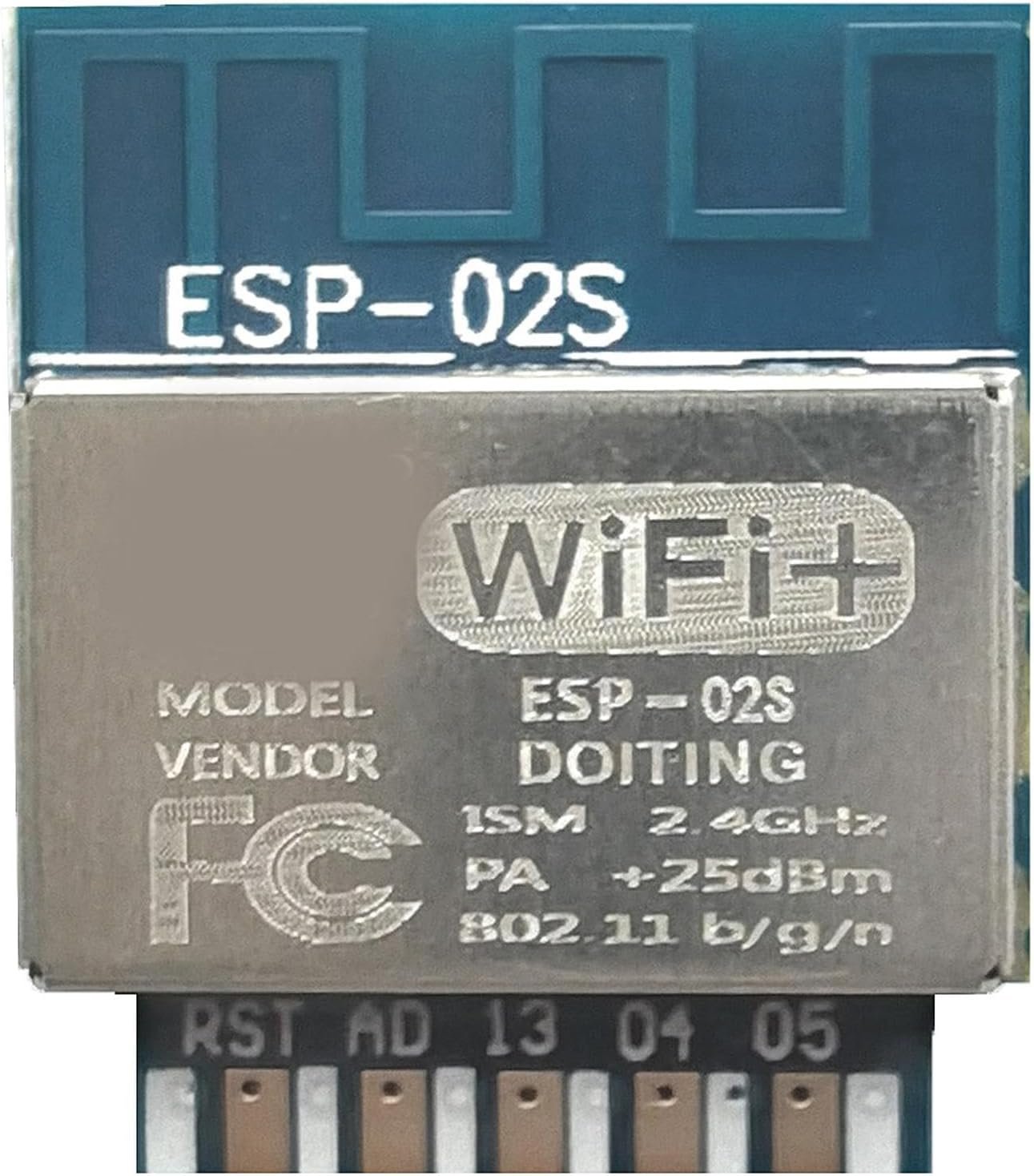

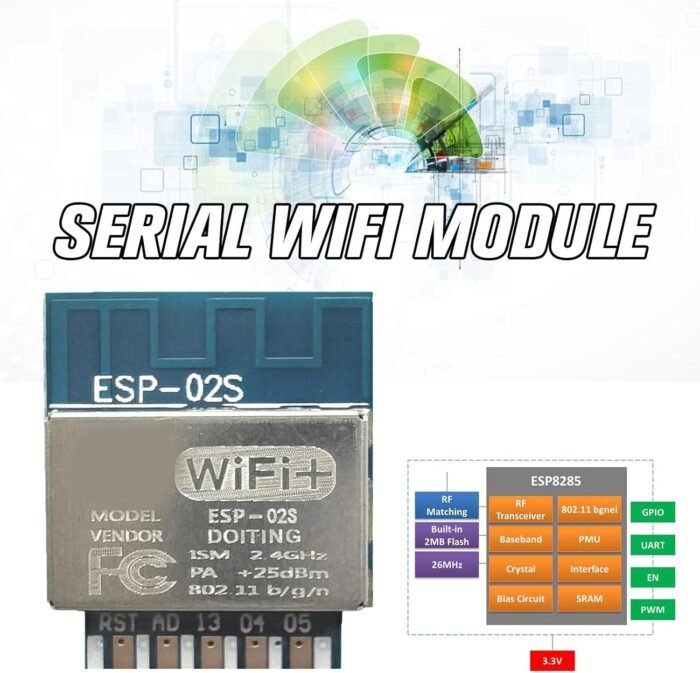

TYWE2S (ESP-02S) est un module WiFi peu coûteux et de petite taille, le module est emballé avec des doigts dorés, ce qui est pratique pour les produits de soudage enfichables.La puce du module est ESP8285, sa mémoire intégrée est de 16 Mbits, l’ESP8285 utilise un flash intégré, qui offre de meilleures performances antistatiques que l’ESP8266.

Applications

Maison intelligente, Internet des objets industriel, marché transparent.

Spécifications techniques

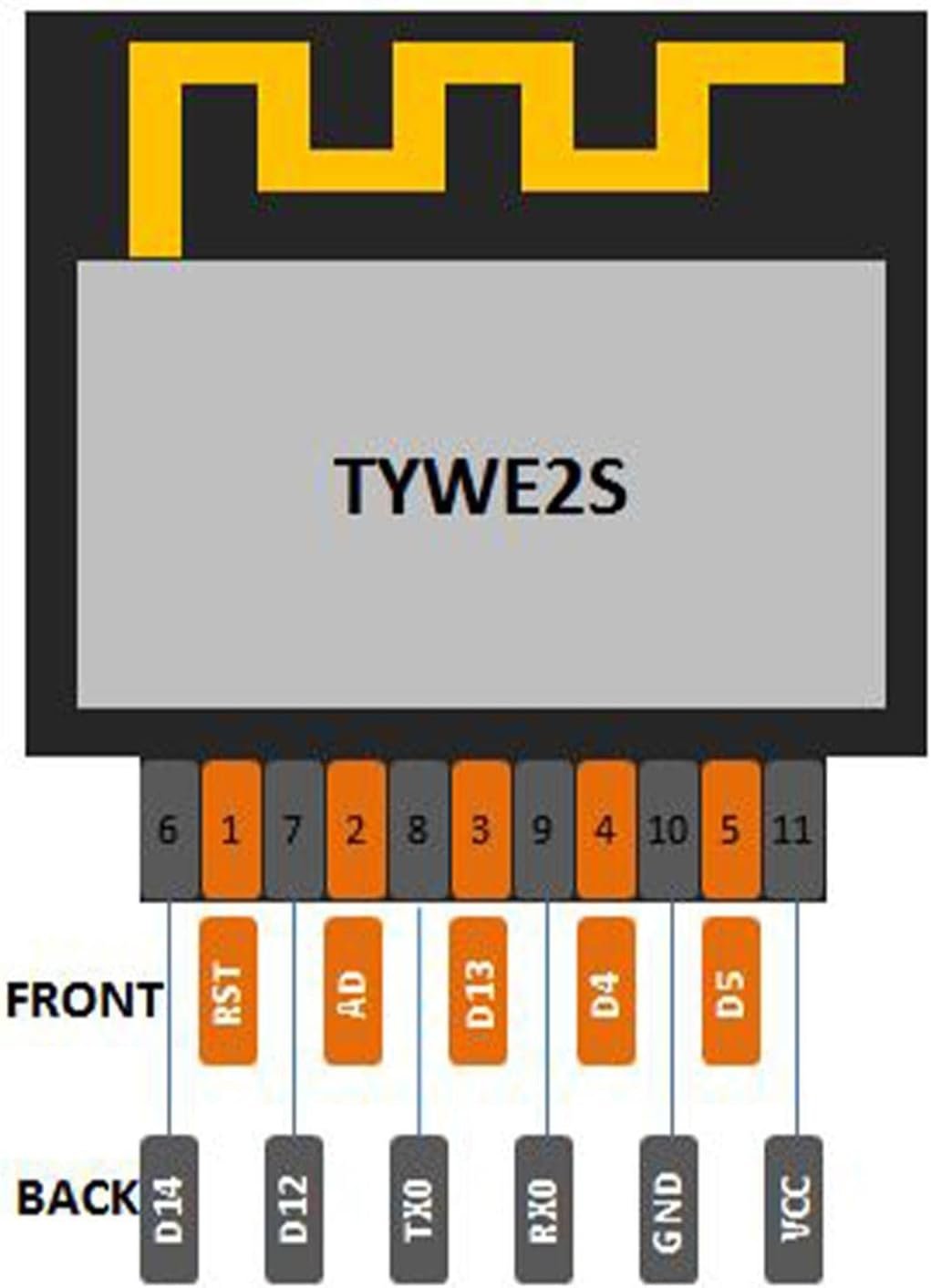

A. Schéma de définition des broches

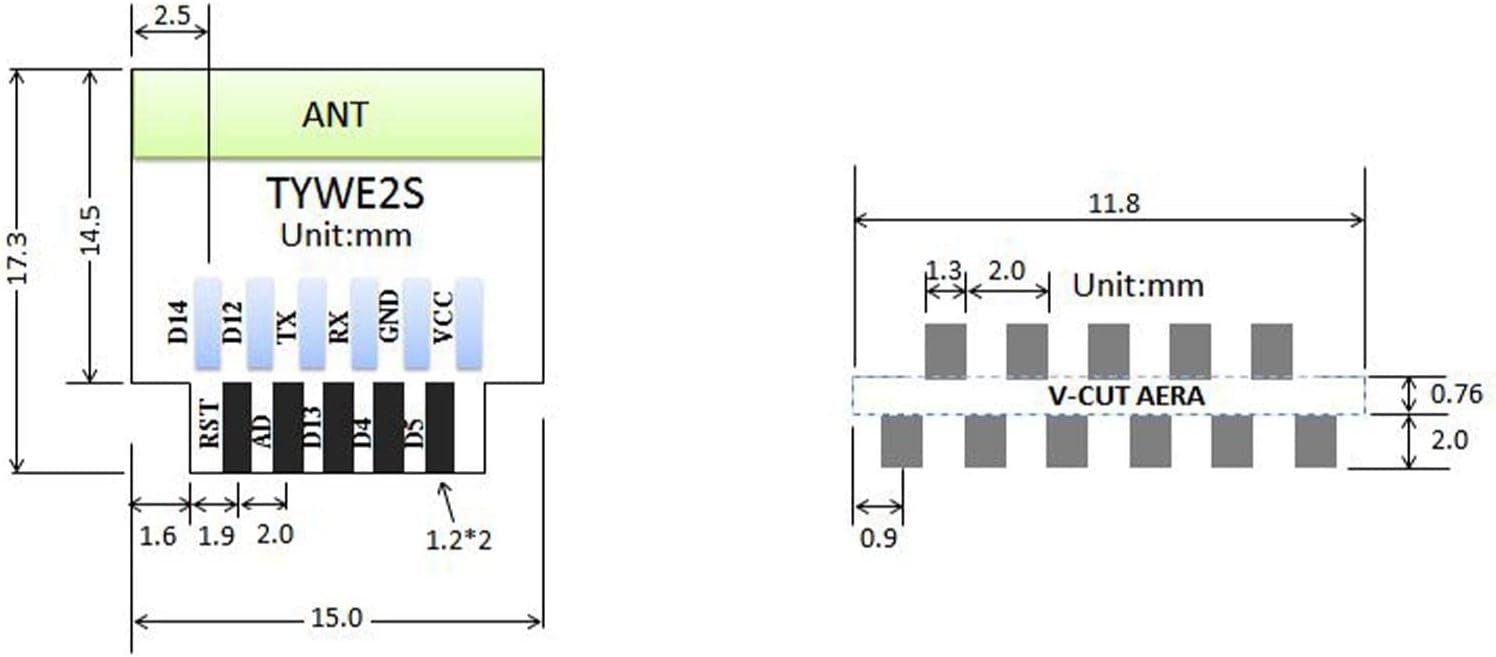

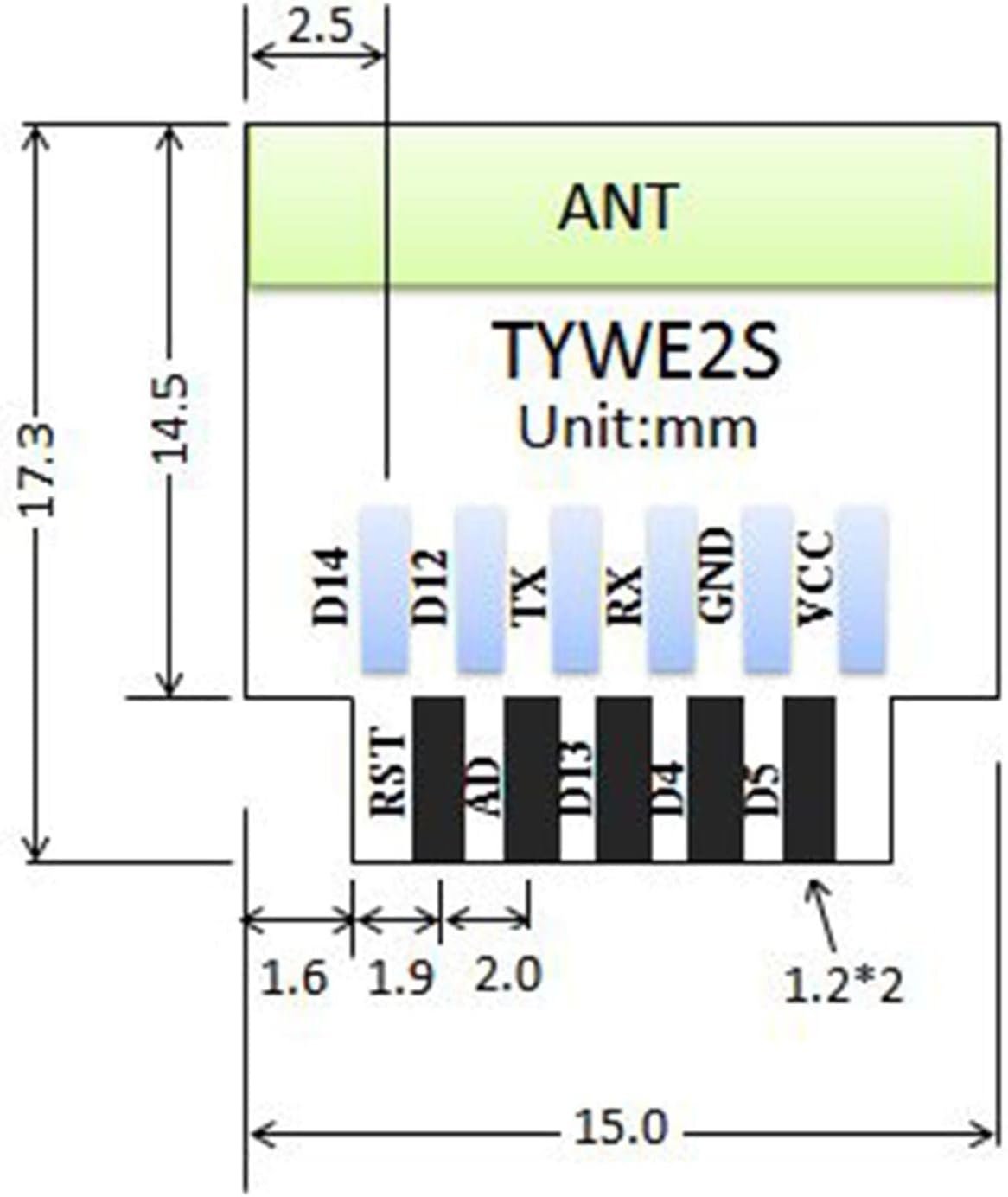

B. Dessin du package du module

C. Schéma d’application

D. Comment programmer : GPIO0 peut être programmé tant que le niveau bas est mis à la terre.Après la programmation, annulez la mise à la terre, sinon cela ne fonctionnera pas.

Remarque

1.Le courant instantané maximum de la fréquence radio ESP8285 peut atteindre 400 ~ 500 mA, donc la valeur minimale d’alimentation est de 500 mA.Les LDO tels que XC6206 et 7533 ne peuvent pas être utilisés ;

2.La capacité antistatique de l’ESP8285 est légèrement plus faible.Faites attention à la protection électrostatique pendant la saison sèche en hiver ;

3.Sur la base de l’alimentation électrique de 500 mA, il est recommandé que le câblage entre l’alimentation et la terre ne soit pas inférieur à 30 mil.Si la ligne électrique dispose de voies, il est recommandé de faire 2 à 3 pour éviter tout écart de production de PCB ;

4.Pour de meilleures performances RF, veuillez vous référer à la méthode de placement du module dans le manuel.Si le produit a des exigences de certification, il est recommandé qu’il n’y ait pas de câblage parallèle à proximité de l’antenne PCB et que l’interface de téléchargement soit réservée loin du pad d’antenne ;

5.Il est recommandé d’effacer le module avant de télécharger le programme, sinon il risque de défaut de démarrage ;

6. Si le module ne démarre pas normalement et continue de redémarrer, il est recommandé de vérifier la ligne d’alimentation, y compris les paramètres du matériau d’alimentation, la largeur de la trace d’alimentation, les voies sur la trace d’alimentation, les diodes connectées en série à l’alimentation, etc. ;
