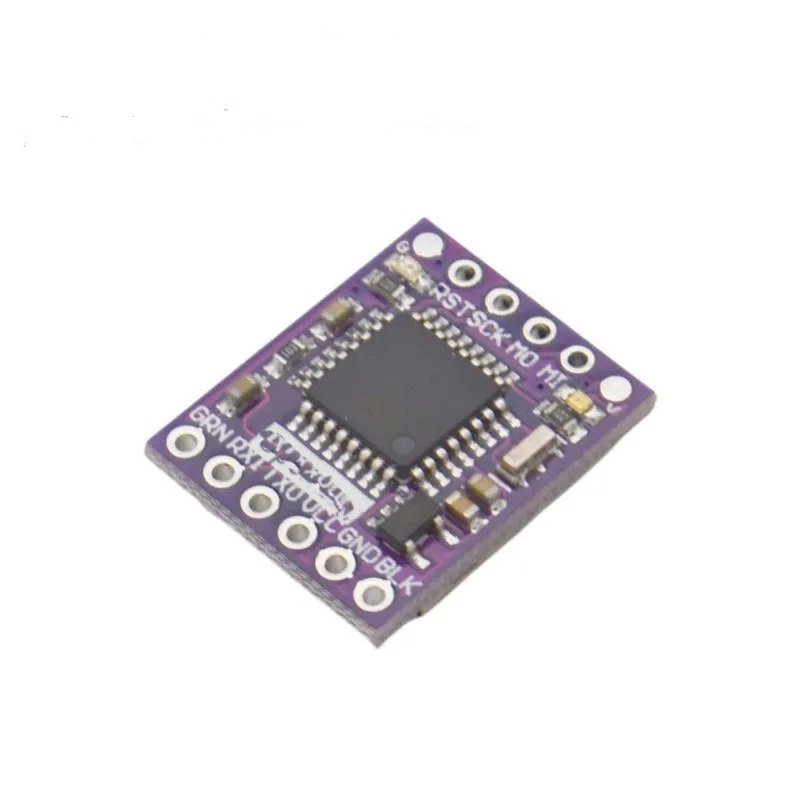

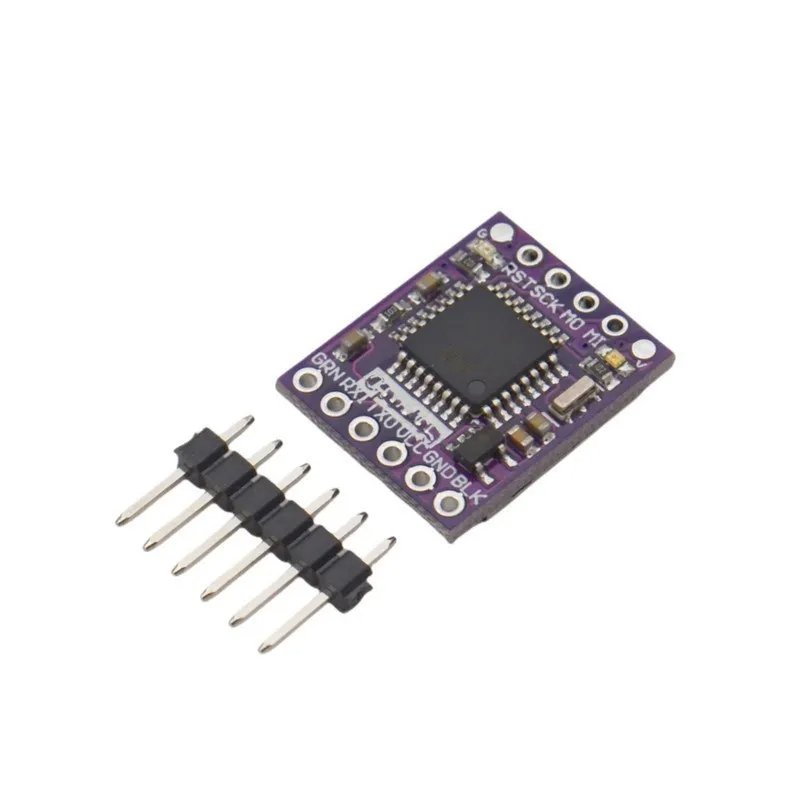

Le module OpenLog est un enregistreur de données série (UART ou SPI) compact basé sur un microcontrôleur ATmega328 (le même que celui utilisé dans l’Arduino Uno).

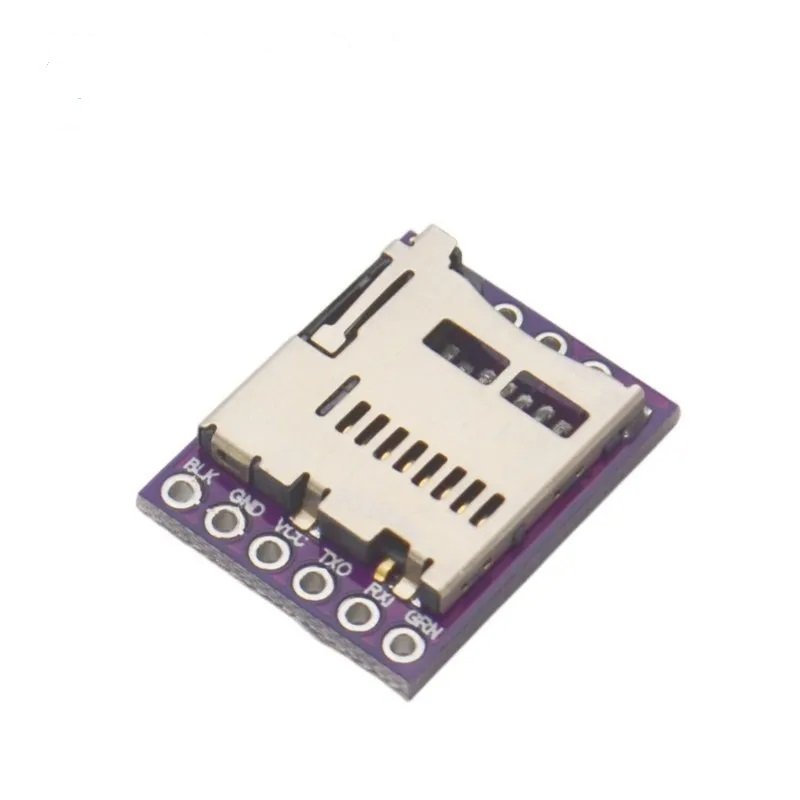

Il permet de recevoir des données via port série ou SPI et de les enregistrer automatiquement sur une carte microSD au format FAT32.
OpenLog est conçu pour fonctionner de manière autonome : il suffit de le brancher à une source de données série, et il écrit tout ce qu’il reçoit dans un fichier .TXT sur la carte SD.

C’est un outil précieux pour l’enregistrement de données environnementales, GPS, capteurs industriels, ou tout autre projet nécessitant la sauvegarde autonome de logs.

📊 Caractéristiques Techniques

🔧 Paramètre	⚙️ Valeur / Détail
🧠 Microcontrôleur	ATmega328
💾 Stockage	Carte microSD (jusqu’à 32 Go – FAT16/FAT32)
🔌 Interface série	UART (par défaut), SPI optionnel
⚡ Alimentation	3.3V – 5V (régulateur intégré)
🔄 Vitesse série (baud)	9600 par défaut, configurable jusqu’à 115200
📁 Fichiers	Création automatique : LOG###.TXT
📐 Dimensions	~18 × 21 mm
🔧 Firmware	Open-source (modifiable via bootloader)

🧰 Connexions principales

📌 Broche	🔍 Fonction
VCC	Alimentation (3.3V – 5V)
GND	Masse
RXI	Entrée série UART (depuis Arduino)
TXO	Sortie série UART (optionnel)
DTR	Reset auto pour programmation
MOSI/MISO/SCK	Communication SPI (optionnelle)

📦 Fonctionnalités clés

✅ Enregistrement automatique dès réception de données
✅ Création automatique de fichiers .TXT
✅ Compatible carte microSD jusqu’à 32 Go
✅ Interface série compatible avec Arduino, GPS, modules sensors
✅ Firmware open source et modifiable

📍 Applications typiques

📘 Application	💡 Exemples
🌡️ Acquisition de données	Température, humidité, pression…
🛰️ Enregistrement GPS	Coordonnées, vitesse, temps (avec NEO-6M…)
🔧 Monitoring industriel	Tension, courant, vibrations…
🧪 Enregistrement scientifique	Données expérimentales Arduino/RPi
🛠️ Débogage embarqué	Capture des logs UART ou SPI

✅ Avantages

✅ Compact, léger, basse consommation
✅ Fonctionne sans microcontrôleur externe une fois configuré
✅ Parfait pour les projets en autonomie ou sur batterie
✅ Compatible avec de nombreux capteurs et systèmes embarqués
✅ Facilement intégrable à un projet Arduino

⚠️ Conseils d’utilisation

⚠️ Attention à	💡 Conseil
🔌 Niveaux logiques	RXI est 3.3V : utiliser diviseur de tension si nécessaire
🧾 Format de fichier	microSD en FAT16 ou FAT32 uniquement
🧠 Vitesse série	S’assurer que le baud rate correspond à la source
📤 Sécurité des données	Toujours éjecter proprement la carte SD
