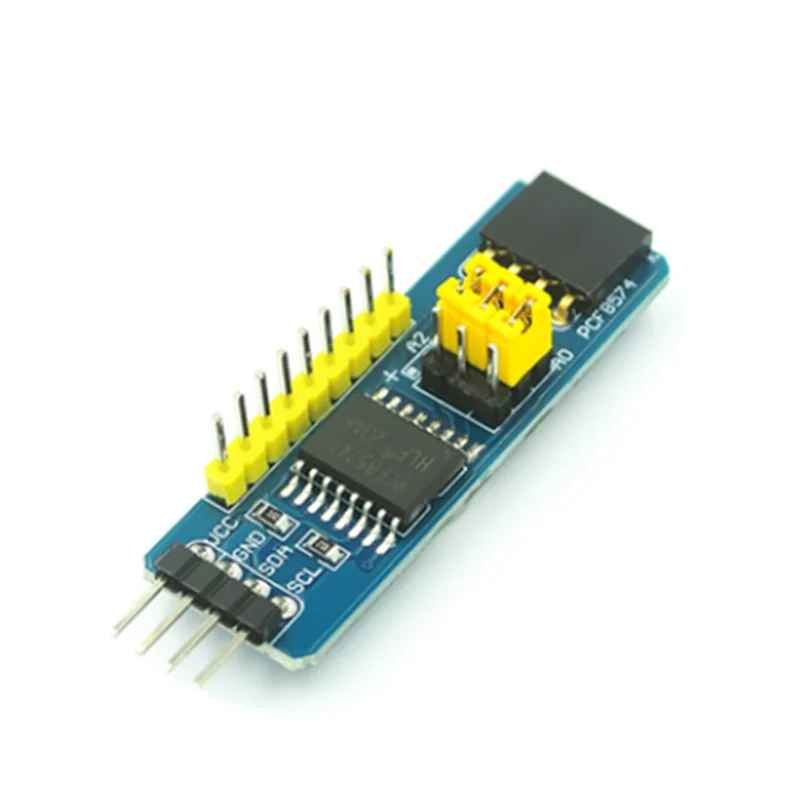

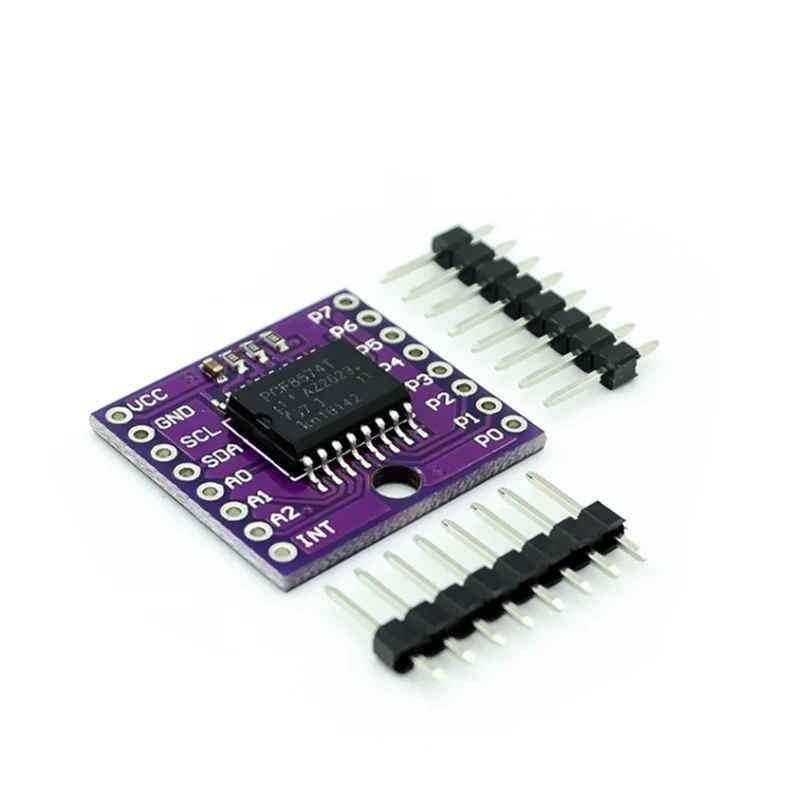

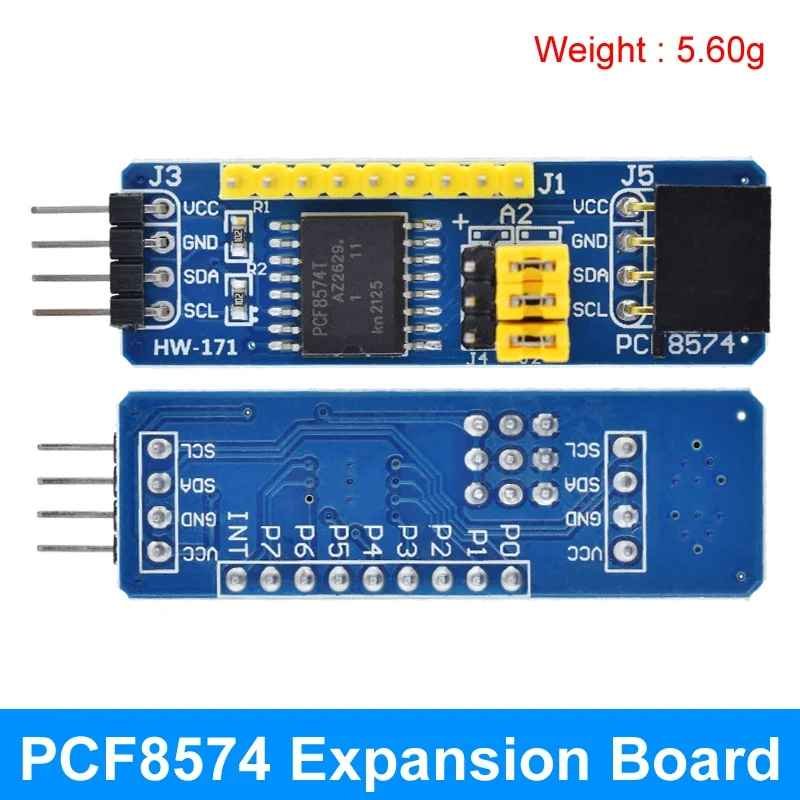

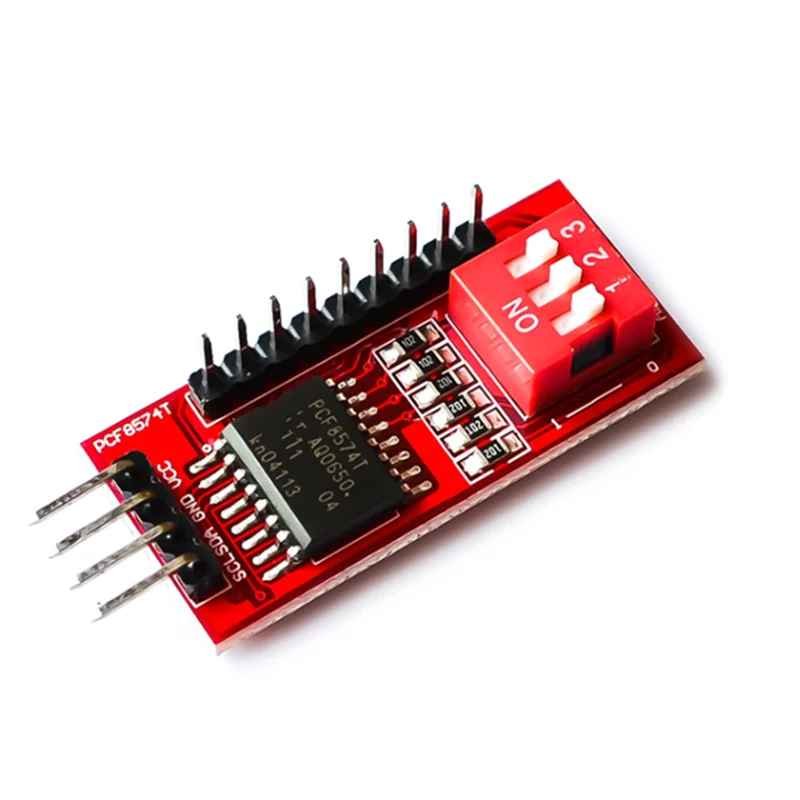

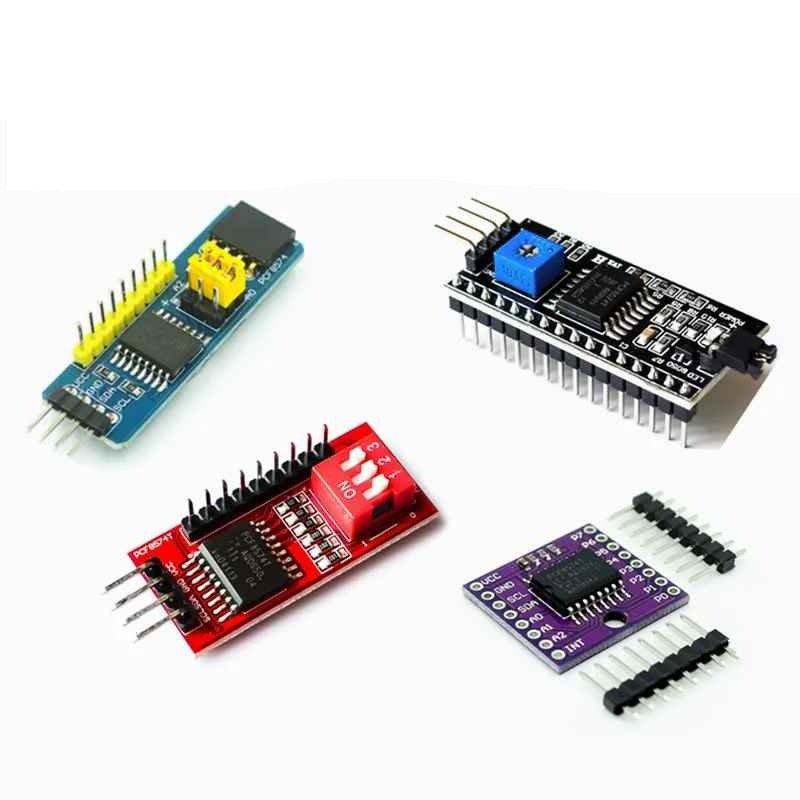

Module Multiplexeur pcf8574t i2c 8 Bits

Le PCF8574 (ou PCF8574T) est un expandeur de port GPIO 8 bits utilisant le bus I2C, très utilisé pour étendre les entrées/sorties d’un microcontrôleur comme un Arduino, ESP32, ou Raspberry Pi.

🔧 Caractéristiques principales :

• Interface I2C (adresse entre 0x20 et 0x27 selon les pins A0, A1, A2)

• 8 ports GPIO bidirectionnels : P0 à P7

• Compatible 3.3V ou 5V

• Peut servir de multiplexeur logique pour les boutons, LEDs, relais, etc.

• Faible consommation d’énergie

🧩 Schéma de connexion de base

📝 Remarques

• Les GPIO sont open-drain, donc il est conseillé d’ajouter des résistances de pull-up si vous lisez des entrées.

• Par défaut, les ports sont en entrée avec un état HIGH.
